Batteries et panneau solaire.

La tension au régulateur donne la tension de la batterie la plus haute, normal. La deuxième tension du régulateur, celle qui vient du panneau est normale, ton panneau fonctionne.
Par contre avoir 13,7 et 12,4 sur les bornes de deux batteries en // veut dire que tu as un faux contact ou une oxydation entre la batterie à 13,7 et l'autre. Ca peut être sur la cosse batterie ou sur le câble ou le câble lui-même.

est tu sur d'avoir fait un montage en //
combien à tu a l'entrée du parc ??
alain

Impossible de telecharger l.image

J'essaie plus tard

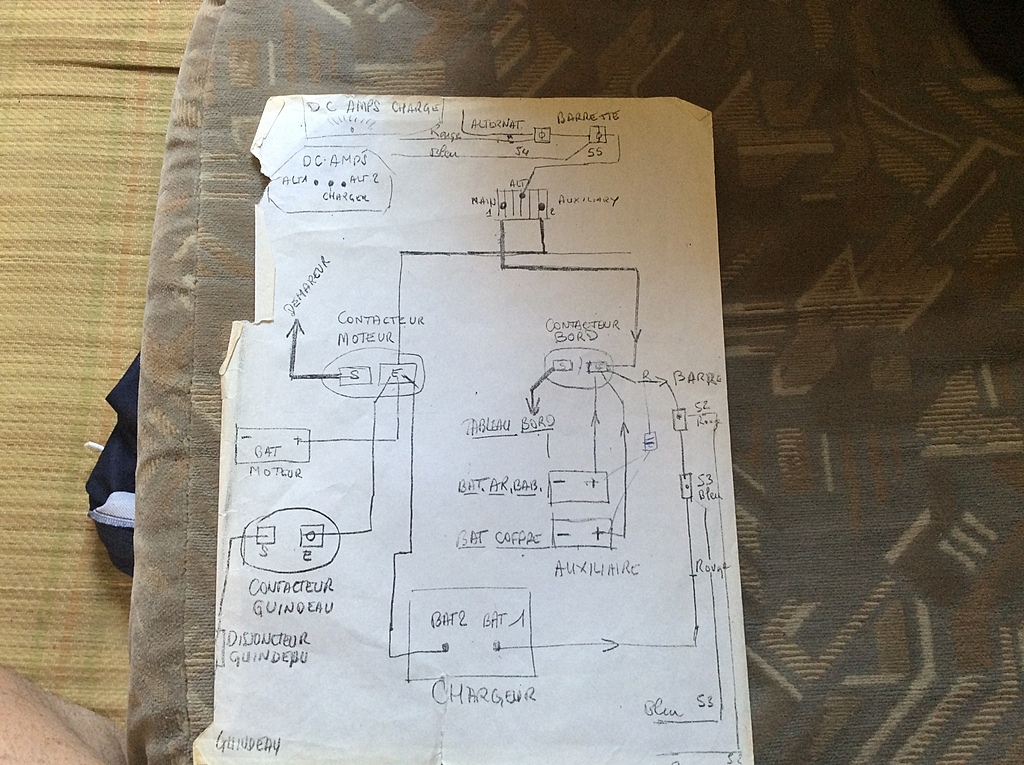

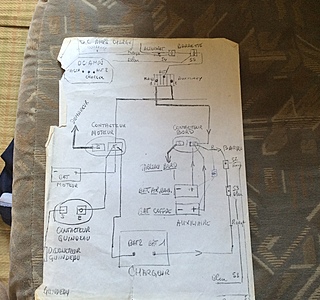

j'arrive à comprendre ton schéma ,il n'y a rien de conventionnel et c'est monté n'importe comment .
si tes deux batteries sont bien en // que tu mesures l'une ou l'autre la tension devrait être la même ,en série cela peut être différent .
tous les - devraient être reliés ensemble avec un cb juste avant les batteries
je crois qu'il faudrait simplifier tout ça avant de changer les batteries .
alain

Oui, comme Alain, avec une remarque, les batteries ont toutes leur (-) commun? On ne le sait pas en regardant le dessin. Il n'y a pas de coupe batterie (-) général, pas forcément grave mais on manque d'infos à ce sujet du groupage des (-).

Les deux batteries de service (auxiliaire) "BAT.AR.BAB. et BAT.COFFRE" sont en // mais quelle est la longueur de câble entre chaque (+) et le contacteur du bord ? Est-elle identique, et quel est la section de ces câbles. Je pense qu'il y a problème entre ces batteries (-) vers le commun négatif et (+) vers le contacteur de bord.
Le produit contact, oui, mais bon, le mieux et le plus rapide, c'est démontage des cosses, nettoyage / dégraissage des bornes batteries et des cosses, inspection du sertissage ou fixation des câbles sur les cosses et remontage à sec après nettoyage. Ensuite enduire de graisse pour éviter la corrosion.

Les cosses doivent être serrées sur les bornes mais elles ne doivent pas être enduites de graisse avant montage pour un meilleur contact.

Tu dis :
L'an passé ca ne fonctionnait pas car j'avais branche le plus et le moins du panneau sur La même batterie. Cela n'a t il pas mis La deuxieme batterie out ?
Là, on est pas sur place, as-tu vérifié les niveaux d'acide si c'est possible (si batterie sans entretien, impossible) mais c'est une piste, hélas...
Philippe
P.S: Pour l’électricien, tu verras en dernier ressort. Vérifies déjà les longueurs, aspects, type de batterie.

J'ai eu le même probéme cette semaine . Constaté qu'une de mes deux batteries était morte . Elle a 3 ans ,Tudor 90 A sans entretien .
Elle est montée en parralélle avec une quasi identique ,cela à toujours bien fonctionné depuis des lustres . Mais depuis 3 ans j'ai un panneau 50 w avec un régulateur Victron 10 A et je me demande si le fait d'avoir branché le panneau sur cette seule batterie n'a pas causé les dégâts . Je ne suis pas très expert en la matière non plus.
Je précise, que l'hiver je branche sur ma deuxième batterie un tout petit panneau d'entretien de charge avec des pinces .

Ça ressemble à une batterie agonisante...
