Barre franche Lamellé collé, cintrage.

Bonjour à tous, je souhaite refaire ma barre franche, et je la voudrais à double cintrage. J'ai bien sur d'anciens fils les éléments à prendre en compte. Mais bon, je ne sais pas où trouver ces lattes , suffisamment fines pour être cintrées.
d'autant qu'il n'en faut qd même pas des tonnes: j'ai calculé il me faudrait l'équivalent de 1.50m X 0.05 X 0,05. Donc je n'ai pas envie de me retrouver avec une palette.
Pour info, je suis dans le sud Finistère.

L'équipage
07 sept. 2022
07 sept. 202207 sept. 2022
1

si tu n'as pas de machine, passer par un menuisier local qui te débitera ton bois


07 sept. 2022
2

Bonjour,

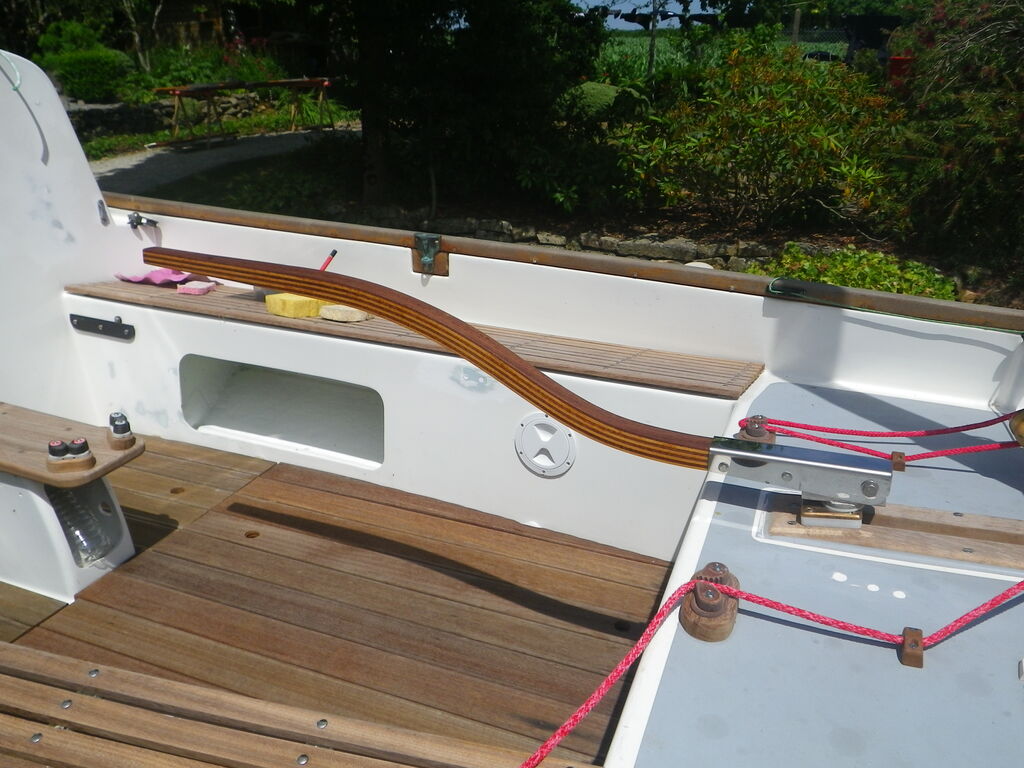

J'ai fait ça sur un de mes anciens bateau.

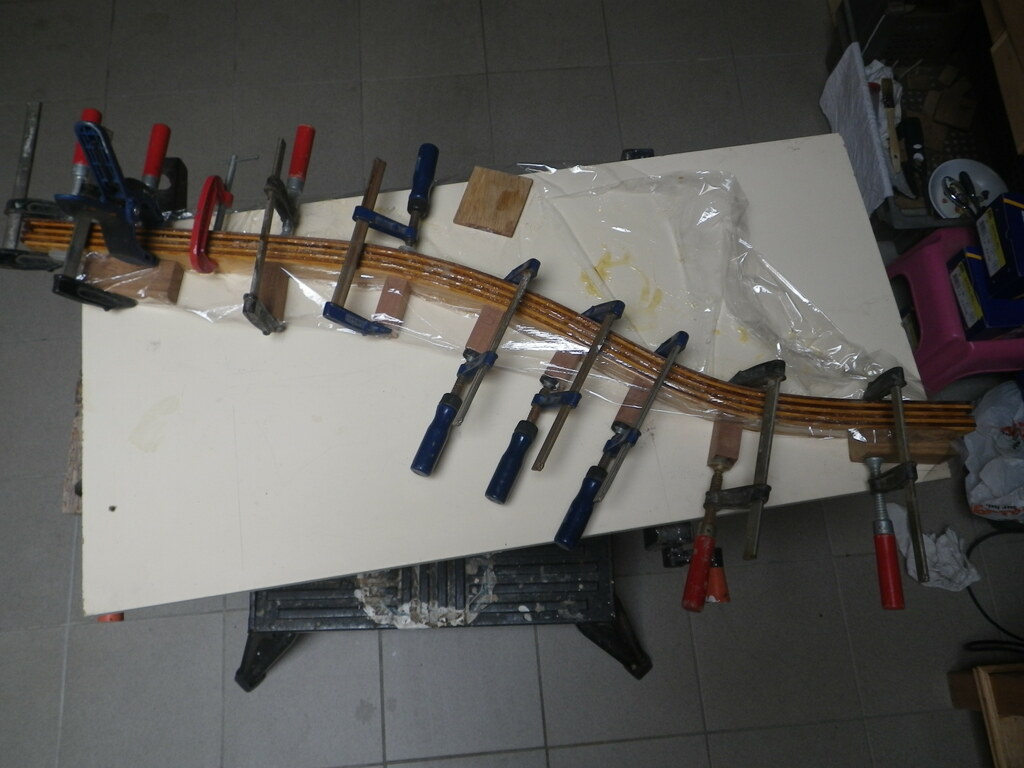

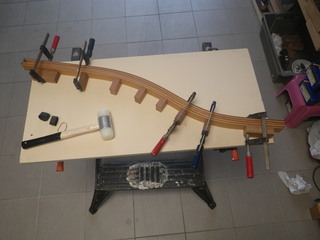

J'avais deux tasseaux en deux essences différentes, j'ai déligné ceux ci avec une scie circulaire sur table pour en faire des lattes d'environ 5mm d'épaisseur.
Je suis a Caudan, près de Lorient, donc pas très loin, si tu as du délignage à faire , passe me voir.
Si tu n'a pas de bois dispo, je peux regarder en début de semaine prochaine ce que j'ai.


bil56:joli !·le 07 sept. 2022 19:02
Icare50:Merci pour l'info, çà ressemble bien à ce que j'aimerais avoir. Je te recontacte la semaine prochaine. Je suis du côté de Concarneau.·le 08 sept. 2022 09:15
07 sept. 2022
0

Combien de plis?
Quelles essences de bois?


07 sept. 2022
0

8 plis de mémoire au niveau de la ferrure en inox.
Un bois rouge et un blanc que j'avais chez moi, mais quelle essences ???
Le tout collé à la PPU 100


Polmar:Quelle protection de la PPU qui n'aime pas trop les UV? (Je ne me souviens pas où j'ai découvert cette information 😟).·le 08 sept. 2022 09:20
Calypso2:la ppu 100 aucun probleme d'uv on parle de la 100 pas l'autre ·le 08 sept. 2022 09:22
07 sept. 2022
0

frêne et sapelli par ex ...


Calypso2:non Christophe pas de frêne dans ce cas ça pourri vite au contact de l'eau ..plutot de l'acajou et sapelli ou du hetre ·le 08 sept. 2022 09:24
08 sept. 202208 sept. 2022
0

Bjr

Et faire des tranches en IPE ? j'aimerai refaire ma barre mes premiers critères sont la solidité et la durabilité dans le temps, la facilité d’exécution,.... l’esthétisme arrivant vers la fin.
je pensais raboté x planches en Ipé à 4 mm et de faire l'assemblage comme cela ?
vous pensez que ça sera trop rigide pour faire les 2 courbures ? (barre en S plutôt très prononcé ).(plus que celle de yann)


James :L'ipe est tres beau et solide,mais risque d'être un peu gras pour le collage,acétone indispensable avant pour l'époxy. Il est très lourd,c'est un bois de fer qui coule.Dans le même genre densité il y a le cumaru,bois de lames de terrasse, imputrescible aussi, qui se colle bien plus facilement et a une jolie couleur or.Pour le cintrage je ne sais pas,ce sont des bois très denses et rigides ·le 08 sept. 2022 10:20
FredericL:La rigidité des lames varie avec le cube de l'épaisseur. Si on veut les cintrer avec un rayon faible, il faut réduire l'épaisseur des lames. La durabilité viendra surtout de la protection initiale et de l'entretien. Je préconise collage et revêtement époxy 3 couches, puis vernis ou peinture PU bi-composants pour la protection anti UV. ·le 08 sept. 2022 10:31
a_guy:Merci James et FredericL comme je suis une pipe en bois ;=) je vais plutôt essayer en cumaru (j'aime beaucoup ce jaune) .comme j'ai aussi besoin de refaire mes lattes de bois qui seront aussi collé ,vissé (suite à vos message je viens de lire que effectivement IPE n'est pas le plus facile à collé) donc je change mon fusil d’épaule pour mon projet et autant avoir une certaine harmonie dans les bois Merci à tous les deux pour l'alerte .·le 08 sept. 2022 11:50
James :Je t'en prie.Attention à prepercer le cumaru même pour y visser dedans,et bien large,sinon on y casse les vis dedans...J'ai fait mes bancs de cockpit en cumaru il y a 15 jours et j'ai utilisé des vis de 4 mm pour fixer les lattes en les utilisant comme taraudage.C'est bloqué sans aucun écrou et la visseuse utilisée à un couple élevé ·le 08 sept. 2022 15:53
08 sept. 2022
0

Je l ai fait en CP de 3mm placage acajou double face. Tu découpe des lamme de la largeur et longueur de ton projet de barre. Tu fait un profit sur un madrier de 50 mm d eisseur et tu donne avec de nombreux serre joint le serrage de 4 a 5 lamme max enduit époxy.... Séchage. Tu peux glisser un tissue de verre de temps en temps aussi pour amener une structure mécanique complémentaire.... Je collais a l époxy un peu chargée.... Avec au final 15 a 20 plus du as ton profil que ton rabbot ponçage amèneront a ta finition. Ma barre est en place depuis 22 ans etbeaucoup de nav au compteurs avec régulateur d allure dessus...


08 sept. 2022
0

Pour le cintrage, la vapeur de l'autocuiseur est une bonne alliée. La faire passer dans un tube PVC dans lequel les lames auront été placées. mettre des gants pour manipuler.

Perso, pour avoir une raideur maximum, je mettrais bien une couche de carbone entre les lames.


08 sept. 2022
0

Si on met du carbone, il faut le mettre à l'extérieur, c'est là où il sera le plus efficace. Entre les lattes de bois il n'est pas très utile.
Dans ce cas, le bois ne sert que de support, autant faire l'âme en mousse PVC (Airex), ce sera plus facile à travailler, on peut la chauffer pour la cintrer.
Mettre de la matière au niveau de la mèche, les efforts sont importants.


08 sept. 2022
0

merci pour toutes ces infos, mais pratiquement comment chercher et où trouver ces lattes. Sur le net je ne m'y retrouve pas: Tongafigi parle de placage de 3mm, çà semble intéressant, en variant 2 essences différentes, mais bon, il faut trouve qui peut détailler de petites quantités.


08 sept. 2022
0

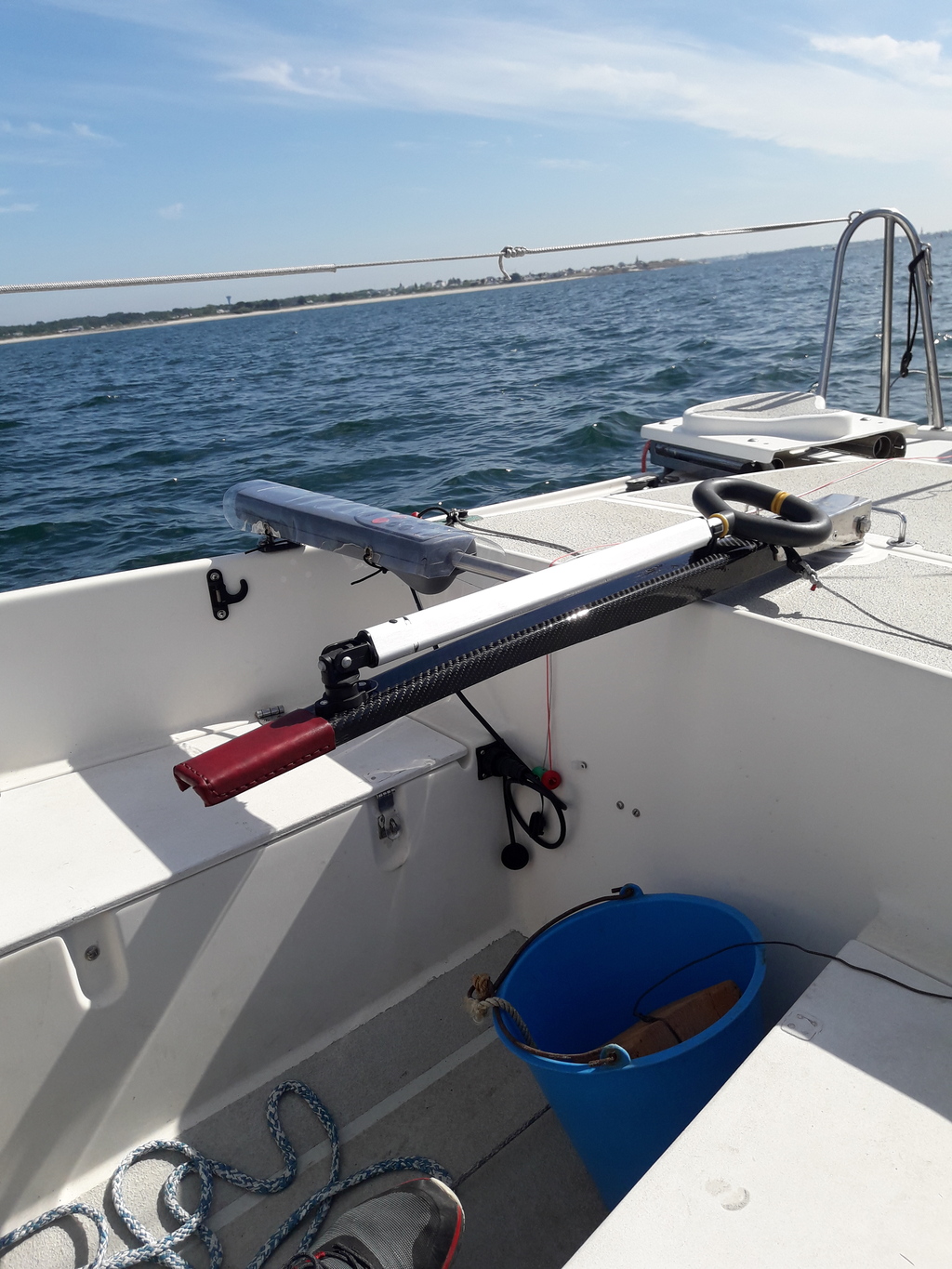

Ou alors, la faire entièrement en carbone, c'est ce que j'ai fait pour mon H-Boat
petiteplaisance.blog4ever.com[...]/
Dernier petit +, un habillage cuir là ou se pose la main 👍.


James :Magnifique !·le 10 sept. 2022 10:03
Patxaran:ça me paraît le plus facile à faire et le plus résistant. Attention à la liaison métallique (couple galvanique), ne surtout pas mettre d'alu.·le 10 sept. 2022 11:26
08 sept. 2022
1

Comme il t'a été précisé plus haut, le mieux est que tu t'orientes vers un menuisier. Aucun marchand de bois raisonable ne te proposeras des bois de qualité dans ces très petites dimensions.
En prime, tu peux lui demander des lattes rigoureusement dégauchies et rabotées (c'est son métier de savoir faire ça), ce qui est primordial pour un collage efficace (je rappelle que plus la couche de colle entre deux substrats est mince, plus le collage est efficace, quelle que soit la colle - sinon, on n'ytilise pas de la colle, mais une colle-mastic ou quelque chose du même tonneau). Et plus l'interface entre deux lattes sera mince, moins il y aura de chances que de l'eau s'infiltre (il faudra donc que tu serres tes lattes comme une mule, compte une bonne dizaine de serre-jounts, et des qui serrent bien).

D'ailleurs en parlant de colle, je reviens sur l'idée du contre-plaqué.
Je ne trouve pas qu'elle soit bonne, pour deux raisons.
La première, c'est qu'il faut trouver du CtP avec des bois de bonne (non, excellente) qualité. C'est assez rare de nos jours, il faut trouver les bons négociants en bois (surtout pas aller en GSB de bricolage).
La seconde, probablement plus sensible encore, on ne sait pas (en général) comment ça a été collé. Donc, avec un peu de (mal)chance, on va super bien coller les lattes entre elles, mais c'est la colle entre les 3 plis à l'intérieur du CtP qui va lacher.


FredericL:Si c'est un collage à l'époxy, il n'y a aucun problème hors esthétique à avoir un joint de colle épais. Je plussoie pour les serre-joints. L'autre problème du contreplaqué, c'est que les plis transversaux ne servent à rien ou presque pour un usage de barre franche, et au final ça fait une barre moins résistante. ·le 08 sept. 2022 19:46
roc:Si, un peu tout de même (pour l'epoxy) : même si c'est moins important qu'avec d'autres colles, si c'était aussi solide.... on ferait des barres en époxy (pur) !Pour les plis transversaux, en plus ils seront plus sujet au pourrissement si de l'eau se pointe dessus.·le 08 sept. 2022 20:11
FredericL:L'époxy ne s'utilise pas pur pour le collage du bois, mais chargé aux microfibres. C'est plus solide que le bois, c'est le bois qui lâche à côté du collage. ·le 08 sept. 2022 22:20
roc:Quand j'écrivais "époxy pur" c'était une figure de style...·le 10 sept. 2022 22:11
08 sept. 2022
1

mettre une feuille de plastique entre le support et les lattes sinon apres pour les decoller ça risque d'étre compliqué .
cintrer un peu plus courbe que ce que l'on veut obtenir car lorsque l'on enleve les serre joint ça s'ouvre un peu
et faire plus large car il faudra raboter pour faire propre


roc:Oui pour le plastique. Un truc classique consiste à mettre du scotch d'emballage sur le gabarit : c'est lisse comme un cul de bébé, et ça restera collé au gabarit, ça ne viendra pas avec la pièce !·le 08 sept. 2022 20:13
08 sept. 202208 sept. 2022
0

Jose a raison, il y a toujours un petit retour sur le cintre.
Comme j'ai été super feignant sur la barre franche j'ai découpé la forme de profil dans du cp fin et collé plusieurs feuilles ensemble que j'ai shapées et ensuite résinées en carbone.


10 sept. 2022
0

Et la faire tout en résine epoxy ?
j'ai un stock de fibre de tout genre. faire un moule, le remplir de fibre et de résine, laisser sécher et retirer, puis, poncer à dimensions, et finitions à venir.
Est ce que çà peut être une solution, solidité, pérennité ...?


10 sept. 2022
1

Ça va faire une barre très lourde, pas forcément solide, et le boulot va être important, entre la fabrication du moule et la finition.
Il vaut mieux faire une âme en bois léger ou en mousse pvc, et la draper avec des tissus de verre ou de carbone.


James :Plus plus ·le 10 sept. 2022 11:30
roc:3 fois plus !·le 10 sept. 2022 22:11
