barre a roue whitlock

Je remonte la colonne de barre à roue suite au changement de roulement.
Je me pose la question sur le montage de la tige de commande entre safran et colonne de barre

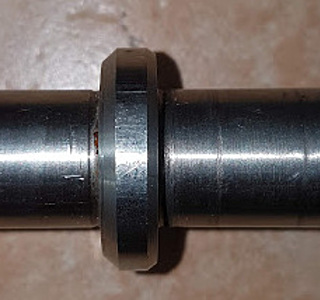

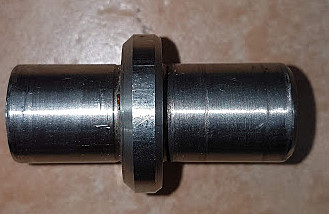

Sur les photos vous trouverez la tige de commande et un axe.
Cet axe va dans les 2 sens et j'ai un doute pour le remontage.
Dans un sens l'axe dépasse de environ 1mm de la rotule et la rondelle porte sur l'extérieur de la rotule et autre cas de montage l'axe est en retrait et c'est la rondelle qui porte sur la rotule.
d’où mon hésitation au remontage
Sur l'axe il y a aussi un bord plus chanfreiner que l'autre.
Quand je monte L'arête plus chanfreiner coté rotule l'axe est en retrait.
Merci pour votre aide

L'équipage
17 mai 2020
18 mai 2020
0

D'habitude dans un système à rotule, l'axe qui traverse la rotule porte complètement

18 mai 2020
0

comment la rotule est'elle fixée sur l'axe de pivotement ?
s'il est taraudé avec vis ce blocage il n'y a pas d'hésitation
autrement je ne vois pas
alain

18 mai 202016 juin 2020
0

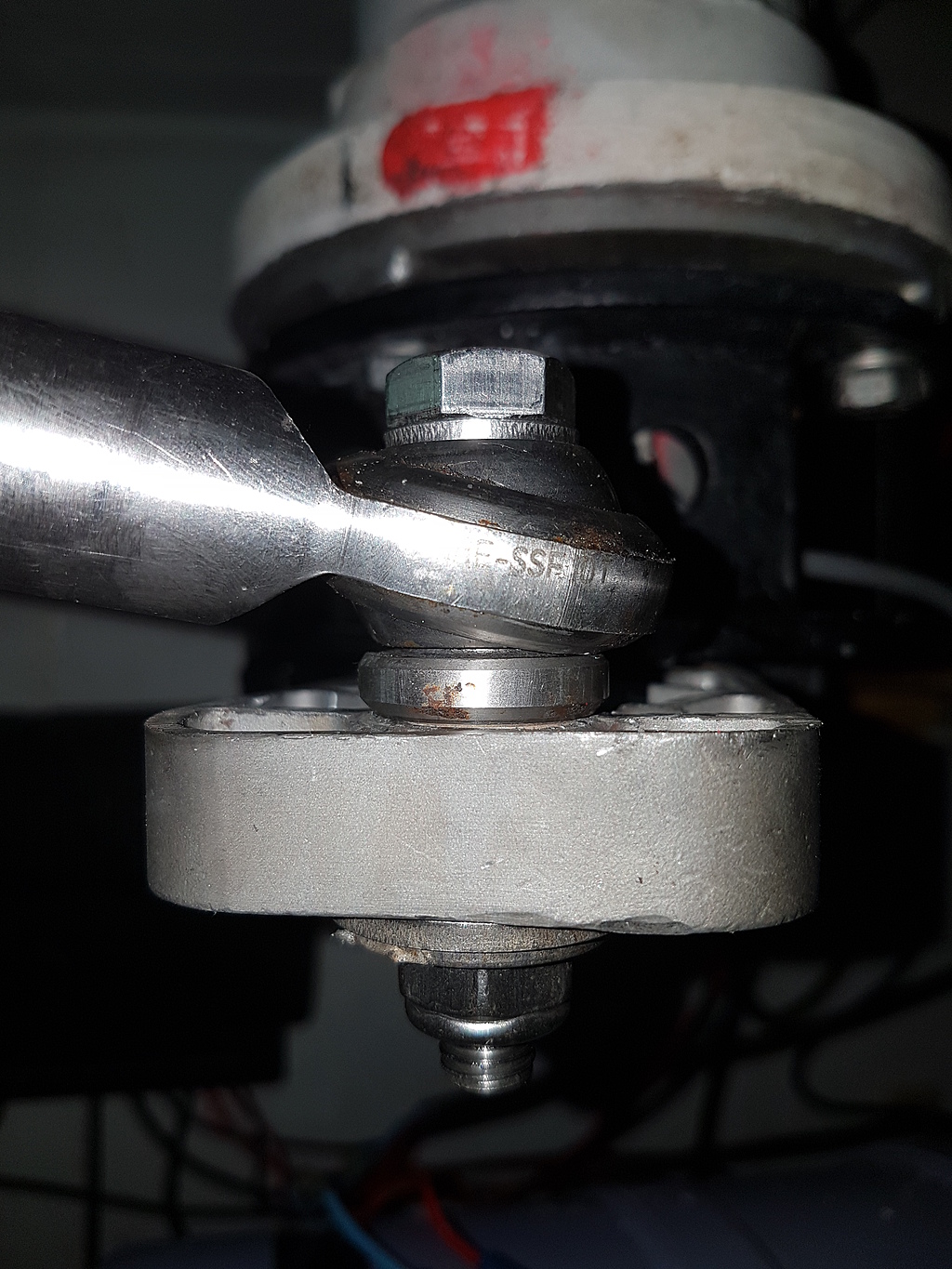

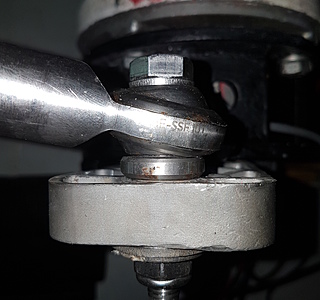

Voici une autre photo pour le montage de cette tige sur la barre a roue
C'est un boulon entièrement fileté qui traverse la rotule.
La rotule et la bague ne sont pas filetées mais lisse et c'est un ecrou qui bloque le tout
D’ailleurs su la photo normalement la bague est à l'envers mais j'ai un doute

20 mai 2020
1

c'est bizarre cette angulation ,en remontant le cantilever ou pourrait diminuer ou au moins fermer cet angle ,mécaniquement de n'est pas bon .
alain
