Barographe en voilier

Bonjour

J’avais envie de mettre un baraugraphe dans mon voilier.
De type avec une aiguille sur un papier ( par exemple marque Naudet)

Pour L’aspect suivi pression atmosphérique Et météo. Mais aussi pour le côté plaisir ...

Avec la petite aiguille qui bouge et le bateau qui bouge aussi, est-ce une bonne idée ? Techniquement réaliste ?

Et si vous l’avez fait, comment vous l’avez installé ?

L'équipage
23 oct. 2020
23 oct. 2020
0

Et en plus c'est beau!
j'en aui deux modèles a vendre petit et grand, je garde le non vendu!!!


Lorem Ipsum:Tu aurais une petite photo du petit ? Tu me fais rêver...·le 23 oct. 22:10
Papytee:mes deux barographes sont sur les petites annonces du site hisse et ho...·le 23 oct. 22:31
23 oct. 2020
0

il est tenu avec un sandow et calé sur le bord de l'équipet, c'est tout


23 oct. 2020
1

Tu peux régler la fermeté du traceur.


Papytee:oui il y a un bouton de réglage pour la pression du stylet et divers réglages pour la pression atmosphérique, la vitesse de défilement de la bande enregistreuse, et relevage du stylet encreur.·le 05 nov. 12:15
23 oct. 2020
1

Ça résiste bien aux mouvements du "véhicule", tous les bateaux en avaient à une époque, et on mettait les mêmes plombés sur tous les planeurs, pour enregistrer leurs perfos.


23 oct. 202023 oct. 2020
0

Voir photo jointe.
Il a traversé deux fois l'Atlantique comme ca, n'a jamais bougé meme au pres dans le gros temps, et a toujours bien fonctionné. Comme Papytee, un sandow pour le tenir en place, et c'est bon.


23 oct. 2020
0

Merci pour vos retours


23 oct. 2020
0

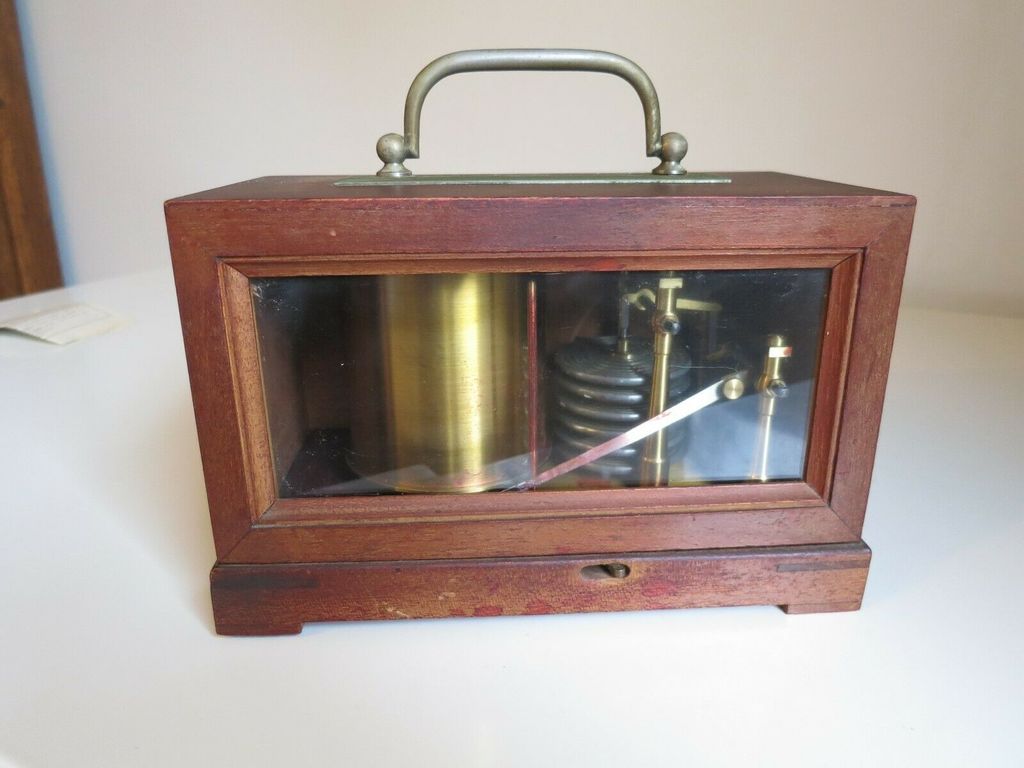

J'ai le même (Naudet, petit modèle) depuis 1980. Il en est à mon 4e voilier et tient la forme, même si j'ai récemment remplacé le mouvement d'horlogerie mécanique par un mouvement à quartz.
Le flacon d'encre acheté en juillet 1980 chez Sambroni à Marseille est à peine entamé!


23 oct. 2020
0

Moi pareil, il a fait entre autres deux traversées de l'Atlantique dans les années 80 et toujours opérationnel, bien que le bateau ne navigue plus !


24 oct. 2020
-1

Pour moi c’est capteur de pression sur le bus NMEA 2000, avec mémorisation de l’historique. Le logiciel peut ensuite faire les graphes, et même alerter en cas de descente rapide.


Lorem Ipsum:Ah ah, c'est tout de suite moins romantique !·le 24 oct. 11:26
tatihou:Quand meme super si pas de cerveau le logiciel genere une alarme si tu n est pas capable d interpreter la pente d une droite·le 26 oct. 13:48
24 oct. 2020
0

C'est ça un baraugraphe ?

J'ai trouvé ça sur mon voilier & je veux m'en débarrasser


yantho:Ça c'est un sondeur destiné aux chauves-souris. ·le 24 oct. 09:07
Hugor:Que viennent faire les Chauves-S ici ?? Tu te confonds avc Bigard ?·le 26 oct. 01:13
BS13:C'est parce que ta photo est à l'envers, visualise la chauve-souris et tu comprends 😂😂😂·le 26 oct. 01:47
Hugor:L'image de l'époque !

Tant que c'est pas à l'envers ça ne serait français.. à méditer sans larmes !·le 26 oct. 08:08


yantho:Bonjour BS13 à tout compris. Et je redis c'est un sondeur pas un baro graphe. ·le 26 oct. 08:23
24 oct. 2020
0

Cela s'est fait.
Une donnée supplémentaire collectée: l'état de la mer.
Le déplacement vertical de l'aiguille sera un souvenir des navigations agitées ;-)


24 oct. 2020
0

Question connexe:
les feuilles (300 x 90 mm) qui font un tour en 7 jours existent en plusieurs échelles (9 ou 6 HPa).
Comment savoir quelle est la bonne taille?

Et remarque:
Le prix des feuilles pique les yeux!


Papytee:tu peux les photocopier, le grand modèle 90mm305mm, le petit 67mm225mm. tu obtient sur une feuillle A4 ou américaine trois bandes pour le petit modèle et deux bandes pour le grand. les miens sont 9HPa le grand modèle est vendu avec 50 feuilles de relevé, c'est quasiment une année de navigation! ces appareils ont des réglages de la vitesse de défilement et de la pression atmosphérique et par économies on peut les faire tourner sur deux semaines, les graphes se superposant mais on suit bien la trace quand même.·le 24 oct. 09:32
24 oct. 202024 oct. 2020
0

Pour l'installation il existe ou existait une suspension munie d'un ressort à spirale vendue avec le baromètre du plus bel effet

je complete : si votre baro enregistreur n'est pas suspendu souple à chaque vague celà revient a lui donner une plus ou grande tape dessus ..imaginez la précision ensuite des indications ???


Papytee:dans l'axe du bateau il bouge moins.·le 24 oct. 11:29
Lulu2:Pour la météo, on se fiche un peu de la précision. Ce qui compte, ce sont les tendances et la rapidité des variations, ce qui reste lisible malgré l’épaisseur du trait.·le 05 nov. 12:53
24 oct. 2020
1

pour les feuilles... jusqu à 3 semaines sur la même laissent une bonne lisibilité. Et on peut se depanner avec du papier blanc, (pour autant qu'il y ait un autre baro à bord) car ce sont surtout les mouvements relatifs et l angle des pentes qui sont parlants...


24 oct. 2020
0

Et pour l'encre, du bleu de Méthylène (non, ce n'est pas une jeune recrue grecque).


Lorem Ipsum:Ah ah ah !·le 24 oct. 11:54
24 oct. 2020
0

Oui les consommables sont chers.
Photocopies couleurs @du papier, comme dit ci dessus.
Pour le stylet, l’encre à tampons est très bien, j’ai choisi du bleu.
Je garde une feuille 4 semaines, mais c’est une de trop.
Dans la houle, le tracé est chahuté, je note en face à quelle traversée ça correspondait, bons souvenirs.
Et suivre l’evolution du tracé est souvent précieux pour anticiper un coup de vent.
@ lolapo, comment régler le tracé ? Merci


Papytee:photocopies noir et blanc moins cheres! et faisable sur n'importe quelle imprimante!·le 24 oct. 15:09
24 oct. 2020
0

Pour la photocopie, tout à fait d'accord, mais encore faut-il ne pas avoir consommer la dernière feuille! :-( :-( :-(


canadabzh:Le dernier remplace ! Comme aux toilettes ;-)·le 24 oct. 17:33
24 oct. 202024 oct. 2020
1

le stylet du mien est complètement out, pointe feutre sèche impossible à réutiliser, si vous en avez une en rab en état de marche je serai très intéressé, elle se glisse sur la languette en métal de env. 3mm de largeur mais si c'est un modèle un peu différent je saurai l'adapter, j'ai l'encre.
merci
@canadabzh : désolé pour cet aparté, pour te répondre au sujet des mouvements du bateau, j'utilise le mien depuis très longtemps, il est juste sécurisé sur un morceau de mousse, jamais vu l'aiguille sauter ou dévier, et sur feuille à 7 jours c'est vraiment utile d'utilisation


nautonier:Je viens de fixer le mien dos à la cloison...je retiens que je dois intercaler une mousse amortisseur , bonne idée! Merci. Dans quelle encre puis-tremper le stylet avant qu'il ne soit sec ?·le 24 oct. 23:31
Papytee:j'utilise une encre de marque Trodat pour réencrer les tampons encreurs, lcette encre ne sèche pas dans la petite réserve du stylet, achetée sur le web 10€ mais il y en a pour des années...·le 24 oct. 23:39
Quizas:oui mais lorsque le feutre du stylet est complètement sec et depuis longtemps il ne se réhydrate pas, c'est cuit, c'est pourquoi je recherche un stylet fonctionnel même si ce n'est pas exactement le bon modèle j'arriverai bien à le fixer sur la languette métal de 3mm de large·le 26 oct. 11:05
Papytee:je n'ai pas de stylet sur feutre mais un godet triangulaire tout acier laitonné, pas de séchage·le 05 nov. 20:57
26 oct. 2020
0

Merci, je vais chercher...


26 oct. 2020
0

J'ai celui ci sur mon bateau
Très précis, avantage du barographe classique et de l'électronique, le rouleau ne se change qu'une fois par an.
Aucune interférence avec les mouvements du bateau.
Précision et qualité suisse

www.romarrange.com[...]af.html


Papytee:1000€ c'est pas donné, le look des anciens est très décoratif...·le 26 oct. 09:48
05 nov. 2020
0

Si vous avez un club de planeur à proximité, ils pourraient être prêts à vous en céder un - c’était utilisé pour contrôler les vols de performance. Depuis qq années ils sont passés aux loggers électroniques, mais il reste sûrement des barographes traînant au fond d’un placard.
En revanche l’échelle de temps est très courte, mais ça se règle peut-être ?


05 nov. 2020
0

Bonsoir,

quelqu' un connaît-il la procédure pour régler la position du contre-poids sur un barographe Naudet (petit modèle, ancien, avec mouvement d' horlogerie mécanique)?

Gorlann
