bague inférieure safran Mélody

Bonsoir,
je cherche comment démonter et remplacer la bague inférieure du safran de Mélody.
Quelqu'un connaît-il la manip?
Merci

L'équipage
19 juin 2008
19 juin 2008
0

Un dessin
valant mieux qu'un long discours, je recherche ce soir dans mes dossier et je le scanne.
Si je ne trouve pas, alors je me lancerai dans une description.
Le changement de la bague inférieure se fait sans déposer le safran; par contre, il y a aussi une bague intermédiaire (dans le bas du tube de jaumière), et là, il faut tout déposer.

A+

20 juin 2008
0

merci de rechercher
merci de rechercher. Effectivement, la bague intermédiaire nécessite de déposer entièrement le safran.
Mais la bague inférieure est contenue dans un espèce de sabot métallique qui se fixe sur la coque en s'emboitant par dessous.
Coté safran, la meche est dans la bague qui est ellemême dans cette piece métallique. Le problème est que sous cette pièce se trouve la compensation du safran qui empèche de descendre et déboiter l'ensemble. C'est ce casse-tête là qu'il faut résoudre.
J'essaie de mettre une image demain soir.

20 juin 2008
0

C'est quoi ?
Bonjour,
Je ne comprends pas bien ce que ça veut dire:

"sous cette pièce se trouve la compensation du safran "

Peux tu exliquer svp.

Amicalement.
François-Xavier

20 juin 2008
0

Mon croquis
est à bord, je ne l'ai pas sous la main;

En fait, dans le safran, dans la partie que tu appelle la compensation, il y a un bloc de bois démontable, d'environ 8cm, qui une fois ôté, permet de dégager la crapaudine vers le bas.
Le plus souvent, on ne voit pas cette pièce démontable, car les joints et les logements de têtes de vis sont mastiqués, beurrés d'antifouling, etc.
la pièce est fixée par deux vis de chaque coté (soit 4 en tout), vissées du haut vers le bas à 45°.

Je vais essayer de faire un croquis à main levée.

20 juin 200816 juin 2020
0

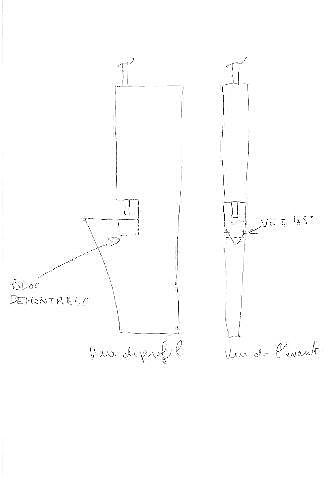

Voilà,
J'espère que ce sera lisible.
C'est une opération que j'ai déjà faite, donc à ta disposition pour tout renseignement comlémentaire.

Philippe

20 juin 2008
0

salut
si tu parles de la bague qui se trouve gans un tube au fond du cofre arrière
je viens de le faire
1, il faut sortir le safran en levant le bateau ou en creser un trou profond
ensuite avec un tube j'ai chassé la bague par le coffre AR il faut oser frapper fort.
il y a le tube qui risque de sortir un peu, je l'ai également enlevé, puis fais refaire la bague, replacé le tube avec la bague (pas facile)
et repositionner le safran (lourd, pas dans l'axe etc...
du bouleau mais pas trop
bon courage

20 juin 2008
0

ho la la
y a trop de fautes désolé :-( :-( :-(
