Bague hydrolube bronze et congélateur...

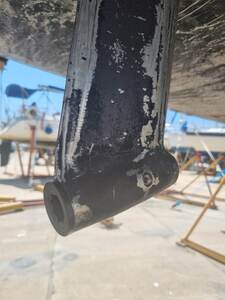

Bonjour je suis au chantier à Faro Portugal et je change ma bague hydrolube bronze...après avoir retiré l'ancienne bague j'ai essayé d'installer la nouvelle. La nouvelle bague comme l'ancienne on été tourné sur mesure en 2016 à las palmas gran canarias. L'ancienne bague avait été rentrer en force par un système de vis. Malheureusement je n'arrive pas à rentrer plus de 2cm de la bague hydrolube dans la chaise...malgré mon système de vis sur un tige filetée inox de 12mmm. J'envisage de faire tourner la bague avec une côte de moins deux dixièmes ? Autre solution le congélateur pour la bague en bronze ? Toutes les propositions sont les bienvenus !

L'équipage
#bague#helice#moteur#Sélection
yvesbtzyvesbtz
14 mai 2023
Calypso2Calypso2
14 mai 202314 mai 2023

il exite des bombes d'azote que l'on trouve en Grande surface de bricolage ...plus un peu de graisse dans le tube

yvesbtzyvesbtz
14 mai 2023

J'ai une glacière congélateur à bord qui peut descendre à -20 degrés. Est-ce suffisant ?

fritz the catfritz the cat
14 mai 2023

une bague hydro bronze ou neoprène baguée bronze ?
quand je change la mienne qui est baguée bronze je la passe à la toile émeri pour l'ajuster pour qu'elle rentre en appuyant légèrement ,ce sont les vis latérales qui la tiennent .
penser à la dépose future ...
alain

yvesbtz:Neoprene baguée bronze. Le mécanicien marine de las palmas m'avait affirmé que ma chaise d'arbre n'était pas vraiment ronde...cela expliquait la difficulté à monter la bague hydrolube. Mais je pense que la côte à aussi été mal prise ? Enfin la bague hydrolube tourner sur mesure n'ait pas parfaitement ronde non plus... je pense que deux dixième de mm de moins serai une bonne solution ?·le 14 mai 12:39
yvesbtz:Je peux poncer à l'abrasif à l'eau la bague hydrolube avec un résultat satisfaisant ?·le 14 mai 12:43
fritz the cat:pourquoi à l'eau à terre c'est mieux ,de la toile emeri en rouleau ,ça va très bien .·le 14 mai 16:01
LAKS:Si ni la chaise ni la bague ne sont parfaitement rondes, c'est qu'elles légèrement ovales, non ?Dans ce cas en tournant la bague et en tatonnant ça devrait rentrer·le 14 mai 18:59
fritz the cat:il y a une chanson comme ça /il n'est ni rond ,ni carré ,ni pointu exct .....·le 15 mai 11:54
Ajouter un commentairePublier
MamitaMamita
14 mai 2023

Salut,
Pourquoi ne pas essayer une bague résine ?

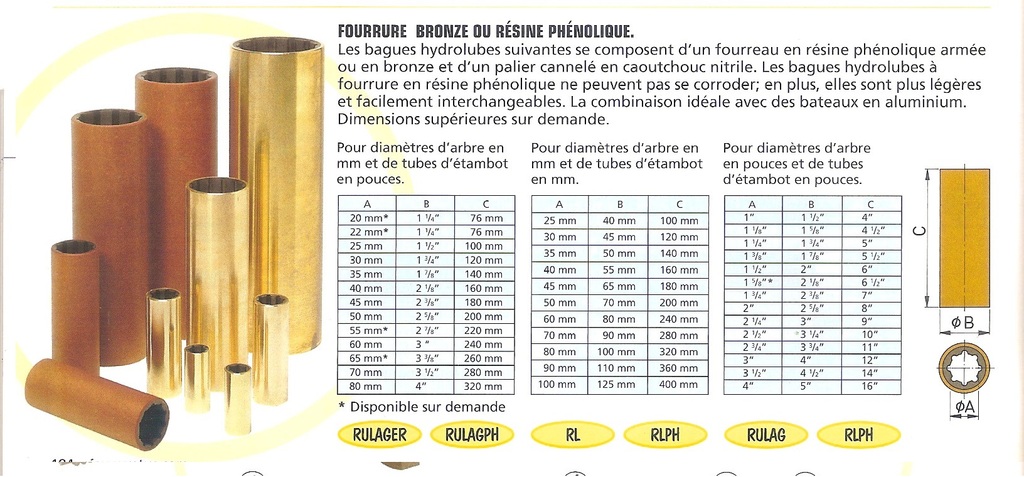

Si j'en crois un catalogue V.tus, il semblerait que les bagues hydrolubes a fourrure en résine phénolique soient plus facilement interchangeables...
Quant a mettre une bague au congéla avant montage, bonjour pour l'enlever par la suite !
Ne pas avoir des dimensions aux Normes, ca implique chaque fois de re-faire une bague spéciale, ce qui n'est pas idéal et faisable "partout"...
Enlever des 1/100 ou 1/10 au tour, c'est faisable: la bague n'a pas besoin d'une mesure au 1/100e.
Mamita

fritz the cat:s'il le faut passer un coup d'alésoir dans la chaise pour qu'elle soit à une cote standard et en avoir une d'avance ,un fil de pêche c'est destructeur .alain·le 14 mai 15:59
yvesbtz:Pour enlever la vieille bague je l'ai scier proprement Après c'est venu sans forcer avec la tige filetée inox.·le 14 mai 17:24
Mamita:Re, Un copain me propose une bague hydraulube en "gaiac"... "le bois qui coule" (avec l’ébène !), appelé parfois le ""bois de fer", tellement il est dense et solide; bois exotique employé entre autres, pour des réas de poulie....Mamita ·le 15 mai 18:25
fritz the cat:ce n'est pas possible une bague hydro dure cans ce montage c'est utilisé si l'arbre est sur deux paliers avec un accouplement souple .la bague hydro dans ce cas est le seul point fixe et tout le reste est mobile ,donc si on met du rigide les vibrations vont tout démonter ·le 15 mai 18:48
matelot@19001:En espagnol la bague hydrolube est aussi appelée "Guayacán" ce qui signifie aussi gaïac. C'était aussi utilisé sur les gros bateaux et comme palier sur les turbines électriques. Le bois de gaïac est auto-lubrifiant.·le 15 mai 18:52
fritz the cat:le gaiac n'est pas spécialement souple et va transmettre les vibrations à la chaise qui la transmettra à la coque et ainsi de suite ?ce genre de palier peut être utilisé dans des montages rigides comme sur les grosses unitées .·le 17 mai 09:53
Ajouter un commentairePublier
philou2philou2
14 mai 2023

Les bagues résine ce n'est pas l'idéal, cela gonfle et rend difficile le démontage.
Pour moi le mieux c'est d'ajuster ta bague à la toile émeri.

Cédric 1983Cédric 1983
15 mai 2023

si tu la rentres grace à la dif de température, bon courage pour la dépose!!!

QuizasQuizas
15 mai 2023

salut,
poncer la bague à l'abrasif à l'eau ... bon courage
perso à l'arrache comme d'hab je ponce à la meuleuse disque de 200 jusqu'à ce que ça rentre sans forcer et je remplace les vis de maintien nylon par des inox en perçant légèrement le bronze de la bague pour que les vis maintiennent bien le tout, ça ne bouge pas et aucun problème au démontage, et si il y a la place laisse dépasser de 5 à 10mm ta bague à l'extérieur du tube d'étambot, plus facile à démonter au prochain changement

yvesbtz:C'est une bonne idée 💡 ! Merci !·le 15 mai 22:23
Super Typhoon:Quand je dois changer la bague de mon bateau je ne l'enfonce pas à fond. Si je dois la démonter je mets un peu de WD40 et je la tourne à la clef Ridgid.,Je laisse + ou - la moitié du diamètre de l'arbre d'hélice comme distance entre l'hélice et la bague, car l'arbre d'hélice et l'hélice avancent en marche avant. ·le 15 mai 22:46
Ajouter un commentairePublier
yvesbtzyvesbtz
16 mai 2023

Cela va me coûter un peu de euros mais je vais la faire tourner pour diminuer la côte de 1/10 ou 2/10 de mm. Je vais me concentrer sur la prise de côte !

Super Typhoon:Il faudrait que vous nous disiez quel est le diamètre de l'arbre d'hélice, la longueur de la bague hydrolube et son diamètre extérieur. J'ai un catalogue, je pourrai probablement vous dire de combien vous devrez la diminuer.·le 16 mai 12:44
yvesbtz:Salut, arbre de 22mm et diamètre 36.2 mm pour la chaise d'arbre. La longueur de 100 est suffisante. ·le 17 mai 11:16
Super Typhoon:Vous devriez avoir un arbre de 25 mm en théorie.·le 17 mai 17:36
Mamita:Re, En 22 x 36 x 70, c'est des dimensions de bagues en élastomère graphite !Mamita·le 17 mai 17:53
yvesbtz:Oui j'en ai d'ailleurs commandé une chez france hélice. Je vais la recevoir demain.·le 17 mai 19:43
Ajouter un commentairePublier
red skyred sky
16 mai 2023

Sur les sites anglais et sur TYBOAT, il y a de nombreuses bagues aux cotes exotiques, approchants de 1 ou 2 dixièmes les cotes métriques.
Me suis fait avoir en mettant en cause mon pied à coulisse pour les cotes intérieures et extérieures, le pied à coulisse qui avait justement mesuré 25,4 sur la ligne d'arbre et une cote tout aussi exotique dans le tube.....

Super Typhoon:25,4 mm c'est pile un pouce.·le 16 mai 12:31
red sky:et oui. Le chantier m'a fait d'autres blagues de ce genre, notamment avec des ridoirs au pas impériale d'un côté, et métrique de l'autre....·le 16 mai 12:33
Ajouter un commentairePublier
MamitaMamita
16 mai 2023

Re,
Sur un vieux catalogue SE.MI, il y a des bagues résine ou bronze avec des dimensions:
a) en mm, diametre interieur et diametre exterieur

b) en pouces, diametre interieur et diametre exterieur
c) en mm, diametre interieur et en pouces diametre exterieur
Si ca intéresse quelqu’un...
Mmita

bil56bil56
16 mai 2023

voir là :
francehelices.net[...]olubes/

philou2philou2
16 mai 2023

On trouve toutes les possibilités :
materielbateau.com[...]-et-imp
materielbateau.com[...]periale
materielbateau.com[...]etrique

fritz the catfritz the cat
17 mai 2023

ce serait plus malin de passer un alésoir dans la chaise pour la mettre à une cote standard et d'avoir une bague d'avance .

Mamita:Re, Entièrement d'accord... c'est le plus simple et le plus logique !Mamita ·le 17 mai 14:34
yvesbtz:Oui mais la côte standard c'est 38.1...ma chaise d'arbre d'hélice c'est 36.1...je vais continuer à tourner mes bagues hydrolube.·le 17 mai 15:00
fritz the cat:sur mon boat la bague bronze nitrile fait 25/35/100je lui passe un coup de toile pour qu'elle rentre sans forcer je marque les emplacement des vis ,je la ressors ,je perce et je taraude à 4 mm pour mettre deux vis tête fraisées en inox avec une peu de loctite ,je n'ai pas besoin de sortir l'arbre seulemnt l'hélice BDC·le 18 mai 09:44
Ajouter un commentairePublier
yvesbtzyvesbtz
18 mai 2023

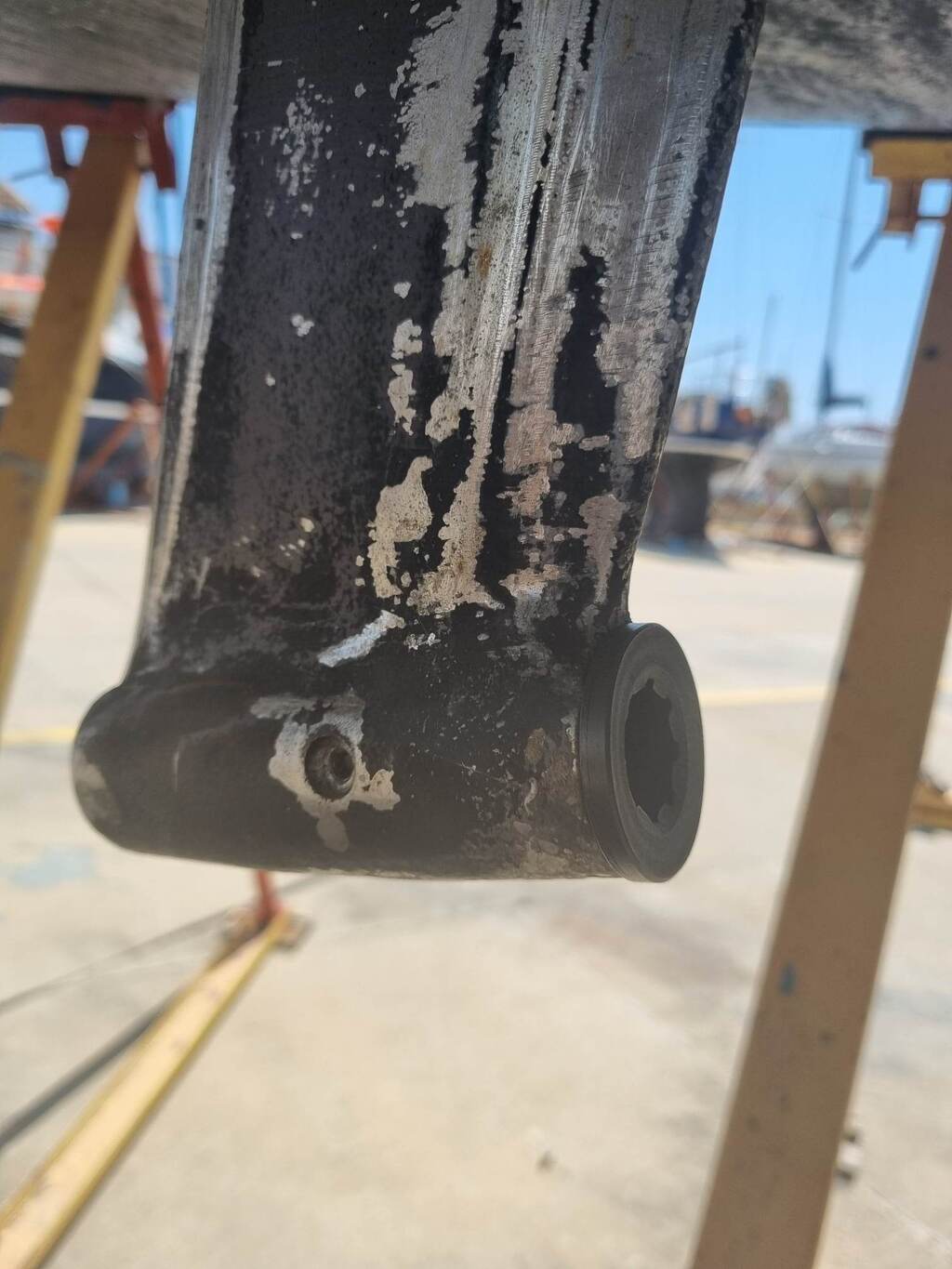

Je viens de recevoir la bague élastomère à collerette 22/36/80
De chez France hélice.
francehelices.net[...]465-mm/
Cela rentre sans forcer et sans jeux...je pense que je vais monter cette bague.

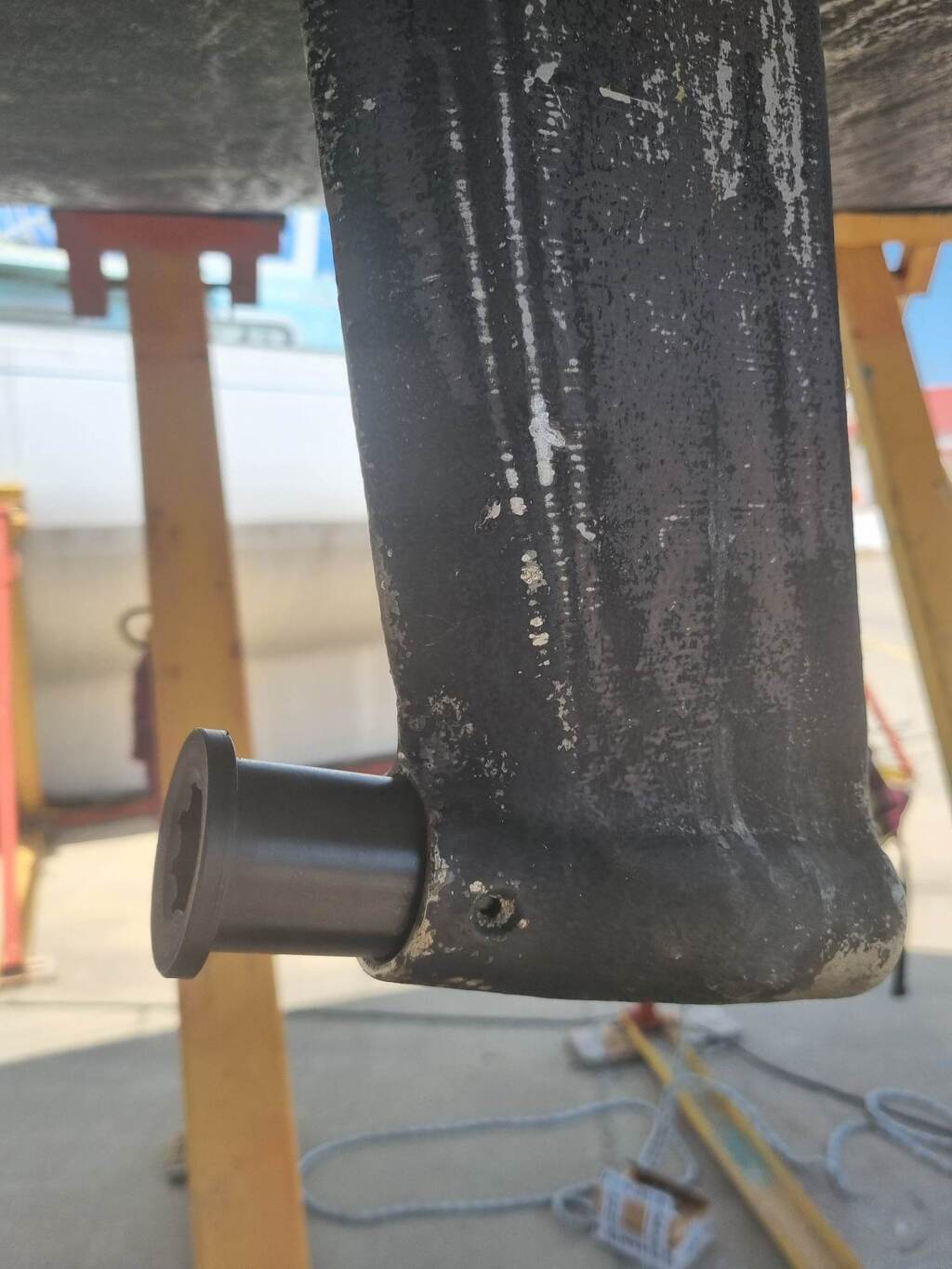

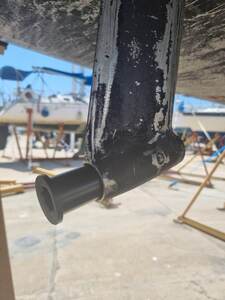

Mais je m'interroge sur l'emplacement de la collerette ?
Si la collerette est en haut de la chaise face à la marche avant je n'ai pas besoin de repercer des trous... si la collerette est en bas face marche arrière je dois repercer mes deux trous pour les vis nylon...
La position de la collerette est importante pour la lubrification de la bague élastomère ?

fritz the catfritz the cat
18 mai 2023

normalement on monte la collerette sur l'arrière ,ça évite de déposer l'arbre pour la changer ,
perso j'en aurais commandé 2 ;
ALAIN

fritz the cat:pour remonter ton arbre passe le au produit de vaisselle ,ça glisse tout seul .·le 18 mai 16:58
fritz the cat:normalement c'est le trou de la chaise qui doit être taraudé pour tenir la vis sur ce modèle de bague s'il est foiré tu peux repercer ailleurs et tarauder de nouveau .·le 18 mai 16:58
yvesbtz:Oui pour les deux c'était mieux...merci beaucoup pour tes commentaires avisés. Je vais monter la collerette sur l'arrière. ·le 18 mai 17:14
Ajouter un commentairePublier
