Bague hydrolube

Bonjour amis navigateur,
J’aurais une question technique.

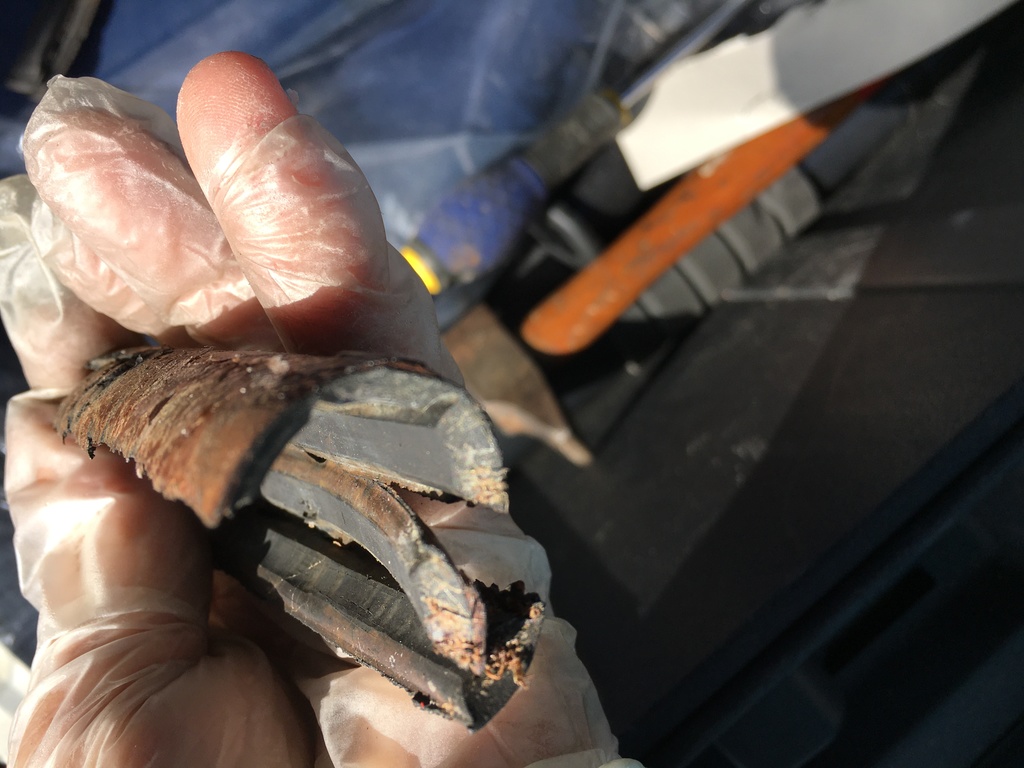

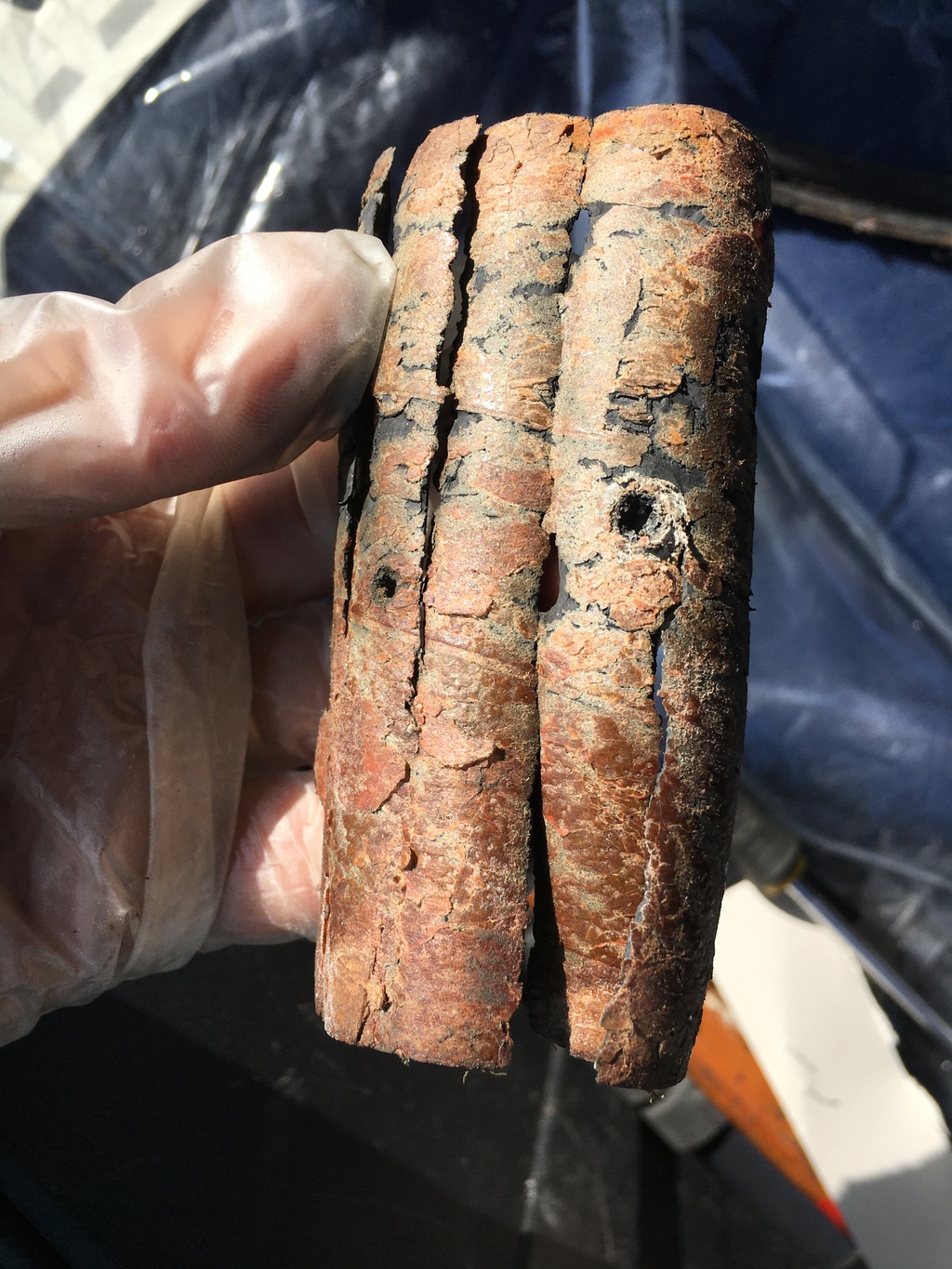

Je change ma ligne d’arbre, mon presse étoupe et ma bague hydrolube. En démontant cette dernière je me suis aperçu qu’elle était fortement abîmée. Il reste une sorte de bague en très mauvais état qui ressemble à du mica. Je ne sais pas si ce sont les restes de l’ancienne bague hydrolube ou si cette bague est sensée recevoir la nouvelle. Qu’en pensez vous ? Pour moi je pensais mettre la nouvelle bague sur une surface en laiton ???

L'équipage
17 sept. 2020
17 sept. 2020
0

ce sont les restes.


17 sept. 202017 sept. 2020
0

salut
ben elle est nickel ta bague hydrolube, remet la en l'état ! non j'déconne
apparemment tu avais une bague laiton, le tube c'est ce qu'il en reste et l'intérieur a été bouffé, bouffé comme ça je n'avais jamais vu, soit elle date de la dernière guerre mondiale soit tu avais tellement de concrétions sur l'arbre que ça l'a détruite.
en principe ta bague laiton rentre direct dans le tube d'étambot, il n'y a pas de bague laiton que tu puisses enlever et dans laquelle va se mettre une bague hydrolube donc ton tube en laiton en photo c'est la bague hydrolube ou du moins ce qu'il en reste. tu retrouves la même en prenant le diamètre exact de ce tube en laiton que tu as enlevé, tu la remets dans le tube d'étambot et tu l'assures avec les 2 petites vis pour ne pas qu'elle tourne dans le tube d'étambot


17 sept. 2020
2

Hello
Sauf votre respect, il s'agit d'une bague hydrolube résine.
Je viens de changer la mienne qui était, hélas sensiblement dans le même état. C'est notablement dispo chez Maucour


17 sept. 2020
0

Quelqu’un a une idée pour extraire Les reste de l’ancienne bague en résine ? C’est complètement soudé 😥


Hubert, de Cherbourg:J'ai fait au tour une tige inox une partie au diamètre de la chaise l'autre au diametre de l'intérieur de la bague résine puis tapoté avec un marteauFaire tenir par un aide quelque chose de lourd pour assurer le contre coup·le 17 sept. 2020 23:10
17 sept. 2020
0

Le mieux serait de passer une lame de scie à métaux et de faire délicatement une fente. Ensuite, avec un tournevis enlever les couches progressivement; ça part comme un feuilleté. ça ferait penser à un tube en carton dans un rouleau de Pécul....
avec délicatesse j'y ai passé 1 heure environ. Dans mon cas le tube d'étambot était en époxy d'où les infinies précautions. Dans le vôtre c'est laiton ou bronze.
Théoriquement, il doit y avoir des vis en nylon qui empêchent la bague de tourner; l’objectif étant d'éviter qu'en cas d'usure excessive de la bague, l'arbre ne viennent s’abîmer au contact des susdites vis.


17 sept. 202017 sept. 2020
0

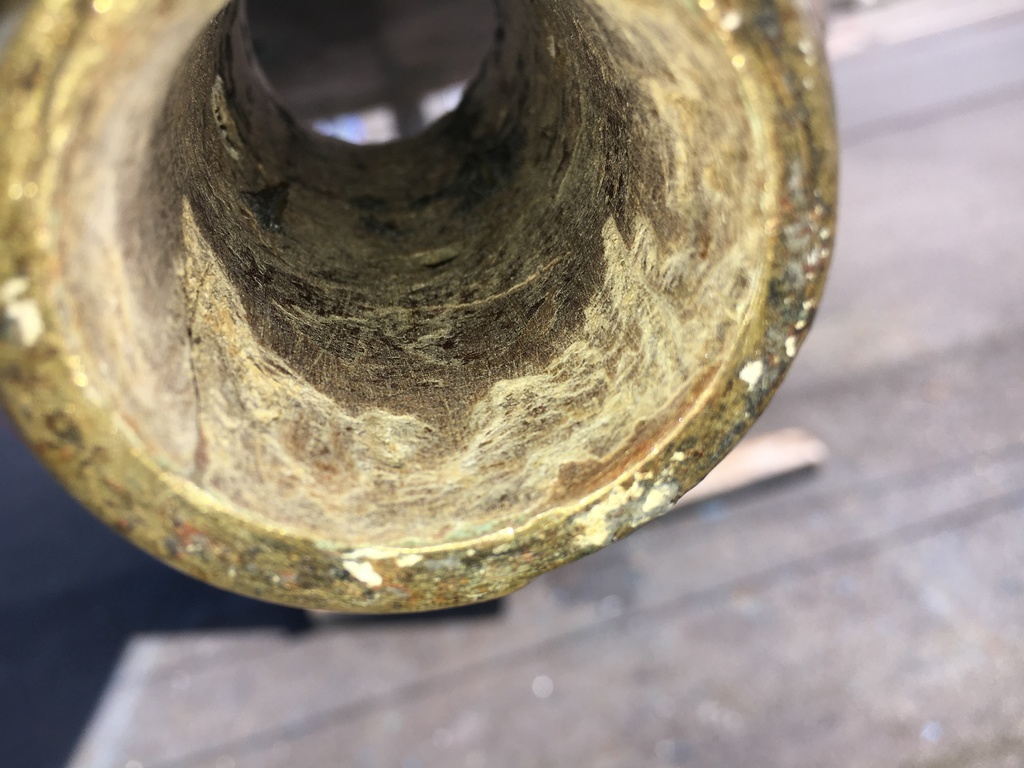

il y a effectivement un truc que je n'ai pas compris : la photo N°3 du tube en laiton qui parait posé sur une table, c'est le tube d'étambot ou le tube de chaise d'arbre qui a été déposé ou bien c'est la bague hydrolube laiton qui a été enlevée ? parce que si c'est le tube d'étambot effectivement c'était bien une bague résine, auquel cas nettoyer le tube d'étambot et en remettre une autre bague résine ou laiton. désolé pour cette confusion mais c'est quand même bizarre cette photo de tube d'étambot sans strat autour avec le jour au travers, tu as démonté aussi le tube d'étambot?


17 sept. 2020
1

Bonjour
je raconte ma bagarre avec ma bague hydrolube dans mon blog
Voir vers la fin ou j'enlève les restes de la bague en résine avec un ciseau a bois

aventuretanteal.blogspot.com[...]017/10/

Jef


18 sept. 2020
0

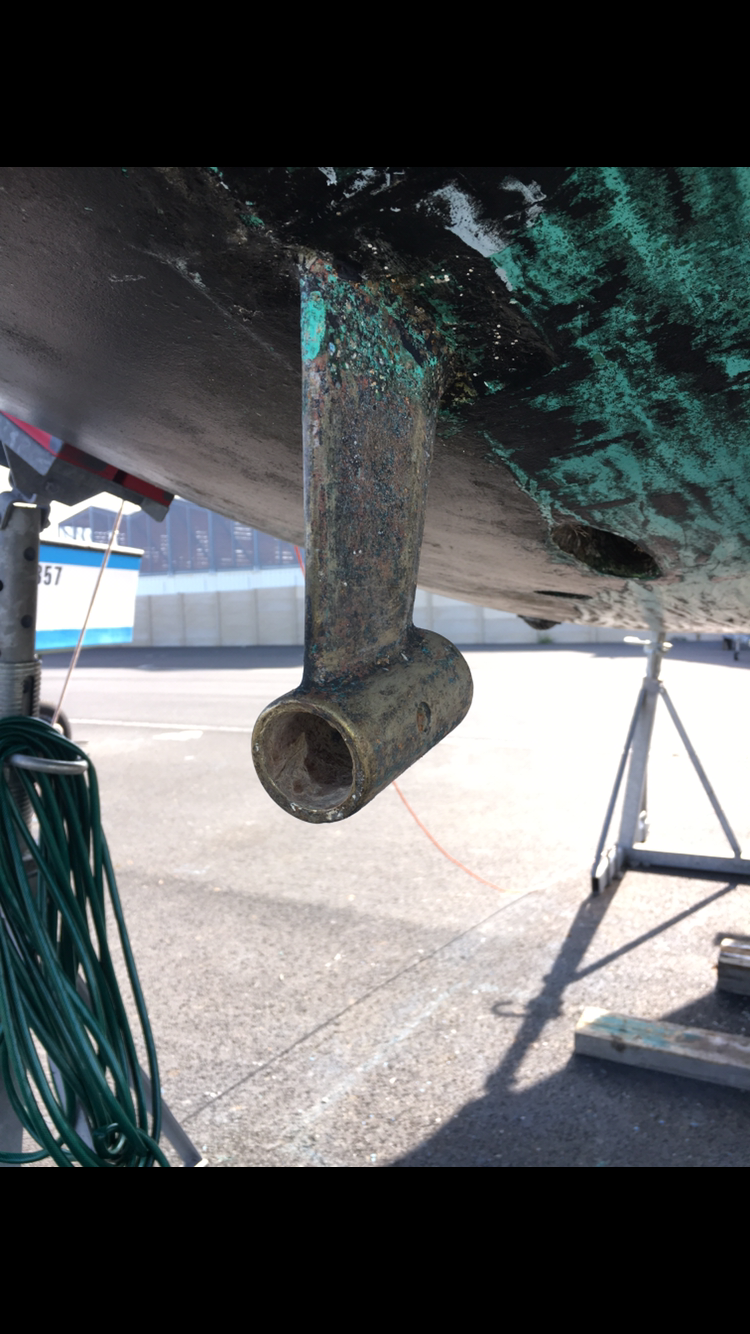

Voici une photo qui ôtera tous les doutes


18 sept. 2020
1

oookaiii ! donc tout a été dit sinon que pour ta prochaine bague prend là en laiton, même si usure anormale ça ne se désagrège pas comme une bague support résine, et c'est plus facile à enlever surtout si tu la prends légèrement plus grande que le tube de ta chaise et tu en laisses dépasser quelques millimètres, tu pourras même la changer sans enlever l'arbre !


18 sept. 2020
0

Merci à vous tous qui m’avez aiguillé dans cette manip j’ai réussi. C’était bien les résidus de l’ancienne bague hydrolube👍
Une dernière chose, le diamètre du tube de la chaise a un diamètre de 40mm. J’ai deux diamètres extérieurs qui me sont proposés pour une ligne d’arbre de 25mm. Soit 36mm soit 40mm.
Si je mets une bague de 36 elle flotte dans la chaise. Si je mets un bague de 40mm il faut que je l’enfonce en force.

Qu’en pensez-vous ?


Hubert, de Cherbourg:Si la chaise fait 40 il faut bien sûr une bague de 40Il faut que la portée sur la chaise soit parfaitement poncée sur toute la surface avec un abrasif à l'eau.Surtout si l'ancienne bague a été colléBien graisser au montageAvec du liquide vaisselle si c'est une bague tout caoutchoucAvec de la graisse si bague gainée bronzeMême chose pour enfiler l'arbre dans la bague : liquide vaisselle.·le 18 sept. 2020 18:31
Navigateur50:Avec du liquide vaisselle. Je retiens 👍Hubert j’accepte votre aide fin du mois si vous êtes dispo. J’ai regardé sur un tutoriel qui préconise de monter la bague hydrolube en même temps que la ligne d’arbre. ·le 18 sept. 2020 19:02
18 sept. 2020
0

Salut,
"...Une dernière chose, le diamètre du tube de la chaise a un diamètre de 40mm..."
Surtout si la bague de 40 rentre en force, tu es sur que c'est bien 40mm?

Ne serait ce pas plutôt du 38,1mm ? Auquel cas c'est une cote en pouce: c'est à dire 1pouce 1/2 et la longueur de la bague serait de 101,6mm
Baguée résinée, intérieur en Adipréne:
diamètre intérieur: 25mm
diamètre extérieur: 38,1mm (soit 1p 1/2)
longueur totale: 101,8mm

Si c'est le cas, ta bague de 25 x 40mm n'entrera pas !
Mamita


22 sept. 2020
2

Si la bague hydrolube est trop grande tu la fait rectifier chez le tourneur du coin car le laiton c est du beurre ? Tu prend bien la dimension intérieure du tube d 'étambot et yu la fait usiner un poil en dessous de façon a avoir un glissement ou frottement gras
Le tourneur te mettra la cote qui va bien pour obtenir ce frottement gras.
Tu lubrifie bien la bague pour la rentrer et tu la bloque avec la vis quitte a marquer legèrement la position de la vis sur la baque avec un coup de foret dans le passage de la vis ( attention de ne pas flinguer le filetage)

Au prochain démontage tu sortira ta bague très facilement, avec un peu de chance en ayant juste a déposer l 'hélice


Quizas:j'en ai rectifié une à la disqueuse, en étant soigneux c'est jouable mais par un tourneur c'est sans doute mieux !·le 22 sept. 2020 23:57
