Avis sur schéma électrique tableau 12 volts

Bonjour,

Après avoir refait le 220 et le circuits 12 volts (charge et distribution) avec votre aide, je vous sollicite à nouveau pour me conseiller sur le schéma que j'envisage pour mon tableau 12 volts.

Il s'agit d'un montage d'origine qui a été modifié certainement au fil des années et des propriétaires sans pour autant supprimer ce qui n'est plus utilisé ou en faisant des rajouts que je trouve hasardeux. Je souhaite donc le réviser et le remettre au propre.

Le montage repose sur un tableau électrique et des barres de distribution.

Merci pour vos avis !

L'équipage
11 nov. 2019
11 nov. 2019
0

Bonsoir,

Pour remonter... joli schéma !

Peut-être un relais pour le frigo ?

Et séparer quelques trucs alimentés par le "M/A" marqué "VHF", est-il nécessaire de tout "allumer" pour recharger la VHF portable ?
Et le PC peut aussi êtres séparé.

11 nov. 201916 juin 2020
0

Re salut Alberto 314,

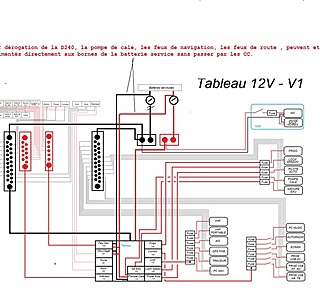

La D240 prévoit des exceptions concernant l'alimentation de la pompe de cale, les feux de route , les feux de navigation, considérés comme éléments de sécurité et de pouvoir les alimenter en direct sur les bornes batteries de service sans passer par les CC.
Je note que ta pompe de cale n'est pas une pompe automatique. Dans certain montage , cette pompe de cale peut être branchée aux bornes de la batterie moteur.
Ci joint ton schéma avec les modifs citées plus haut.
Mamita

12 nov. 2019
0

Bonjour,

Merci pour vos retours que je vais appliquer (sauf déplacement du PC).

Petite question : dans le schéma j'ai 3 blocs fusibles :
2 qui ont un (+) commun, un qui permet de dispacher quasiment tous les instruments en calibrant un fusible pour chaque appareil et l'autre qui fait la même chose pour le "confort".

Le 3ème bloc fonctionne avec 5 circuits différents (pas de (+) commun). Du coup je me demande s'il est utile car les interrupteur du tableau sont calibrés et du coup les fusibles ne font-ils pas double emploi puisqu'il n'y a qu'un seul appareil par circuit ?

Merci pour votre éclairage.
