Avis sur récepteur radio XHDATA D-808

Bonjour,
Quelqu’un aurait osé acheter ce petit récepteur radio (FM stéréo/SW/MW/LW SSB RDS Bande Air et Band Multi à si vil prix que ça semble un gadget par rapport au Tecsun PL-600 ou 880 qui est trois fois plus cher ?
J'ai lu des essais et avis de radio écouteurs (SWL) qui disent que sa sensibilité et sélectivité en OC est remarquable et bien supérieure au Tecsun.

L'équipage
25 jan. 2021
26 jan. 2021
0

Bonjour PhilGé,
Très bon récepteur radio, voici la notice

:-)


26 jan. 2021
0

Merci de ta réponse, j'avais déjà trouvé la notice en anglais (ce qui ne me dérange pas).
Pas de réception en LW, ce qui est "normal" vu qu'il n'a pas de cadre pour cette bande d'onde, mais pas génial.
Est-il sensible aux parasites, rayonnement (genre alimentation à découpage)?
L'as-tu essayé pour faire du décodage fax MTO avec la prise casque audio ?

26 jan. 2021
0

Pour recevoir des Fax météo, il faut éteindre toutes les alimentations en 220 V (l'ordi doit être sur batterie) et avoir une antenne correcte. Certaines LED sont aussi "bruyantes", à tester.

26 jan. 2021
0

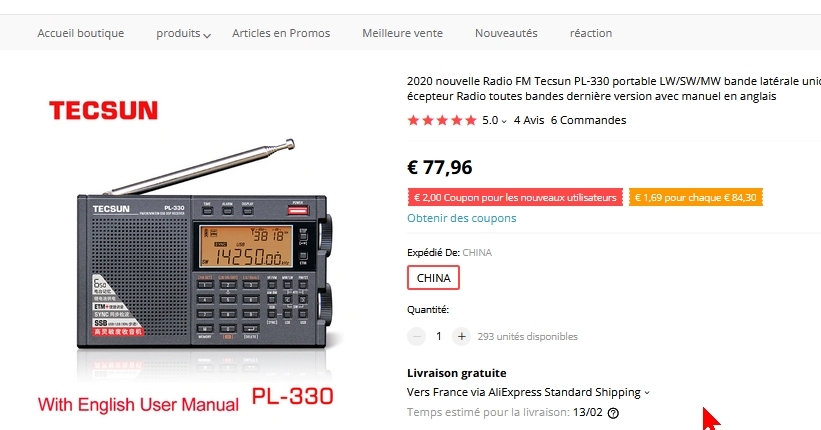

Il faudrait comparer avec le nouveau Tecsun PL-330 à 78 € (Si c'est bien la BLU (= SSB) qui t'intéresse en premier)

26 jan. 202126 jan. 2021
0

Merci des infos, Pytheas, pour les fax, il vaut mieux éviter les parasites (qui brouillent l'écoute...), je sais, mais je demande sa sensibilité, donc son niveau de blindage au rayonnement externe. Le PL-330 vient de sortir, peu de comparatifs actuellement.
La BLU m'intéresse, mais pas que, bien sûr.
Edit :
Je peux très bien me faire (ou refaire) un avec quelques cartes de crédits usagées, mais bon... ;-)

Je suis tombé sur un site arabe qui compare les trois récepteurs XHData, PL660 et PL330. Donc je réponds à ma question en même temps, jusqu'à plus ample informé et en faisant le tri suivant les besoins et envies, les caractéristiques, la taille...

En environnement bruyant (parasites 220V):
XHdata> PL660> PL330 pour OC
XHdata> PL330> PL660 pour FM
PL660> XHdata> PL330 pour AM

Sur réception de signal faible amplifié avec une antenne MLA30+: PL660>PL330>D808
Dans ce cas, le PL330 est légèrement mailleur que le D808.

De façon globale, il semble que le 660 est un poil meilleur que le 330 qui est meilleur que le 808.
La qualité de fabrication du 808 est un cran en dessous des 660 et 330. Le bruit blanc en usage sur le HP interne du 808 semble pour certains assez important, ils finissent pas le délaisser.
Certains ont été jusqu'à acheter une antenne de PL330 pour l'installer sur le 808.

26 jan. 2021
0

D'après les retours que j'ai eu via un ami, le xhdata marche vraiment bien.

13 fév. 2021
0

Question : Quel est le câble ou le cordon à utiliser pour la sortie audio vers un ordinateur ?
Mon ordinateur a un jack femelle à 4 entrées (audio stéréo et micro), est-ce que la sortie du D-808 a le même système de jack ou faut-il un jack à trois broches (sans micro) ?
Merci d'avance, Phil

13 fév. 2021
0

De mémoire, sortie line out de la radio vers la prise micro du PC avec câble jack.

13 fév. 2021
0

Merci, Smart Sails, mais ça ne me donne pas le type de jack à utiliser de chaque côté du cordon.
:-)

13 fév. 2021
0

Le classique, simple fil et jack 3,5mm aux deux extrémités.

13 fév. 2021
0

Merci

20 fév. 2021
0

Bon, le câble classique n'a pas marché, j'ai acheté un adaptateur mâle TRSS d'un côté et sortie femelle micro et audio en TSS de l'autre, le son arrive dans l'ordinateur sur l'entrée micro sans saturer, c'est déjà ça de fait.
Maintenant, vu que les parasites me brouillent l'écoute (oui, je sais, facile mais de circonstance...), il faut que je coupe les diverses alimentation pour essayer d'avoir moins de bruit. Chose faite pour un test non concluant...
J'ai deux soucis à résoudre :
- L'antenne. Je suis à la maison, à l'étage, j'ai laissé pendre le fil d'antenne fourni avec la radio, je reçois mal la BLU. Comment faire, j'ai possibilité de tirer un câble électrique dehors, mais quelle longueur et comment le coupler à l'antenne de la radio ? J'entoure l'antenne radio autour du câble qui me sert d'antenne et qui est suspendu dehors? Et si oui, ou l'entourer, au bout ou ailleurs?
- Le calage de la fréquence. J'ai les tables d'émission à jour (14 janvier 2021) et j'essaie de recevoir Hambourg Pinneberg ou Northwood sur les fréquences indiquées sans succès, j'entends un sifflement plus ou moins aigu ou audible mais rien sur JWR ou Fldigi.
J'ai cru lire qu'il fallait se mettre en LSB et retrancher 1,9kHz de la fréquence d’émission, soit, par exemple pour Hambourg sur 7880kHz, afficher la fréquence de 7878 kHz puis affiner manuellement, ou pour Northwood, 8040kHz et se caler sur 8038,1 kHz.
J'ai bon ?

20 fév. 2021
0

Salut PhilGé,

Sur mon Tecsun le câble est un câble bricolé jack simple (2contacts) côté PC et un TRSS OMPT côté radio.

je pense qu'Hambourg est en USB avec un décalage vers le bas de 1,9kHz et je pense que Northwood n'existe plus (je n'en suis pas sûr mais je pense)

D'une manière générale en maritime 80% est en USB ce sont les amateurs qui utilisent le LSB

20 fév. 202120 fév. 2021
0

Bonjour, c'est toujours décalage de 1,9 kHz vers le bas pour ces stations.
Et oui Northwood existe toujours, je l'ai encore reçu fort et clair aujourd'hui à Tenerife.
Mais ces jours-ci tout passe bien, pourtant je suis dans le port de Santa Cruz de Tenerife, donc un port bien parasité.

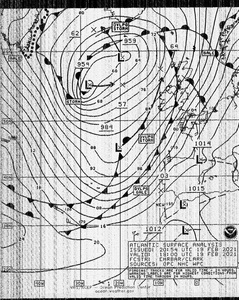

Et hier soir j'ai chopé de belles cartes de Boston en 9110 kHz, pourtant je suis du mauvais côté de l'île (2800 milles tout de même).

20 fév. 2021
1

des Açores je reçois bien Northwood mais effectivement leurs horaires d'émission sont assez fantaisistes, par contre Boston nada bien que ce soit juste en face, par nuit claire je vois l'émetteur !
le seul truc que l'on reçoit partout fort et clair c'est radio Habana Cuba 15140Khz, en ce moment ils font une super promo : 3 mojitos = 1 vaccin cubain gratuit, bourré et immunisé c'est tentant, j'hésite ...
ou alors je reste sur le vaccin portugais, le spoutnik, c'est un cocktail à base de Porto, la deuxième dose perturbe tellement ton ARN messager que ton génome ne retrouve plus son ponton, te reste plus qu'a compter sur ton binôme dopé au ginkgo biloba !

21 fév. 202121 fév. 2021
0

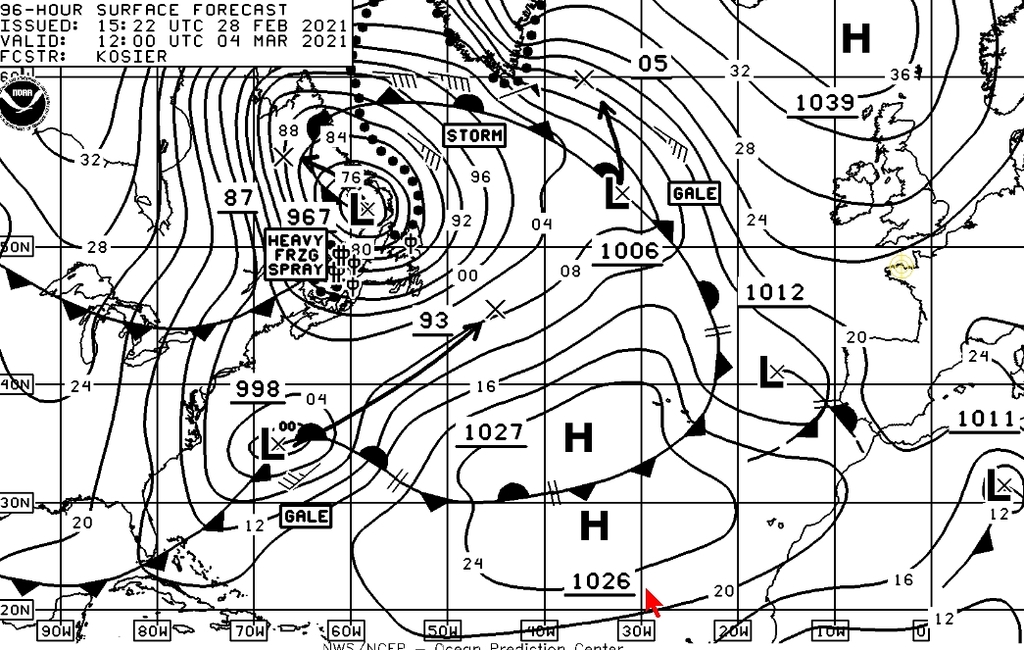

Té, zyva, Radio-Boston d'hier soir. Un peu rayé sur la fin mais bien lisible.
Et d'ailleurs ce soir le front froid vient de nous passer dessus : jusqu'à 35 noeuds dans le port.

21 fév. 2021
0

depuis mon premier hiver aux Açores je rêve d'un front froid canario !
ici c'est une dep tous les 2 jours, moyenne houle 6m, 35nds en permanence avec rafales à 50 et un grain toutes les 20 minutes,
très jolie ta carte, perso j'ai arrêté ça me déprime

21 fév. 2021
0

Merci de vos réponses, mais soyez un peu plus précis et dans le sujet.
USB ou LSB ?
L'antenne, des idées, schémas, type de couplage ?
Arci boubou

21 fév. 202121 fév. 2021
0

C'est USB, donc on enlève 1,9 kHz pour régler le récepteur.
Et pour l'antenne une pince croco sur l'antenne du poste, et 12 mètres de fil.

21 fév. 2021
0

Merci Michel, noté et fait, j'ai mis une rallonge d'environ 12-14m entre deux garcettes à l'horizontale, plein Sud (je ne peux pas faire autrement, je suis orienté plein Sud et réglé la radio à -1.9kHz.
Je vais voir ce que ça donne.

21 fév. 2021
0

Si ça ne marche pas c'est qu'il y a un autre problème. Hambourg module toute la journée, quand ce ne sont pas des messages c'est leur indicatif, donc si ça marche tu le sais tout de suite. Il faut essayer les trois fréquences.

21 fév. 2021
0

1 - Réglage: USB, fréquence de l'émetteur - 1,9kHz
2 - Antenne: longueur peu cruciale en réception. Un hauban ou le pataras peut suffire. Heureusement, sinon, il faudrait une boîte d'accord fort chère ou des tas d'antennes différentes ! Pratique, cette petite antenne moulinet qui se clipse sur l'antenne du poste. On déroule tout et basta.
3 - Pour la liaison ordi-poste de radio, attention, dans certain cas il faut un jack mono (et non stéréo) C'est le cas du Sony sw7600gr. Il faut essayer s'il n'y a pas de diagramme sur les prises.
4 - Choix de la fréquence:Northwood: essayer 4610 ou 8040 KHz
Pour les autres, voir le guide du NOAA de Janvier 2021.
www.weather.gov[...]fax.pdf

21 fév. 2021
1

PhilGé parle d'essais à la maison.
Sinon un long fil horizontal qui fait le tour du plafond de la pièce ça peut marcher aussi.

21 fév. 2021
0

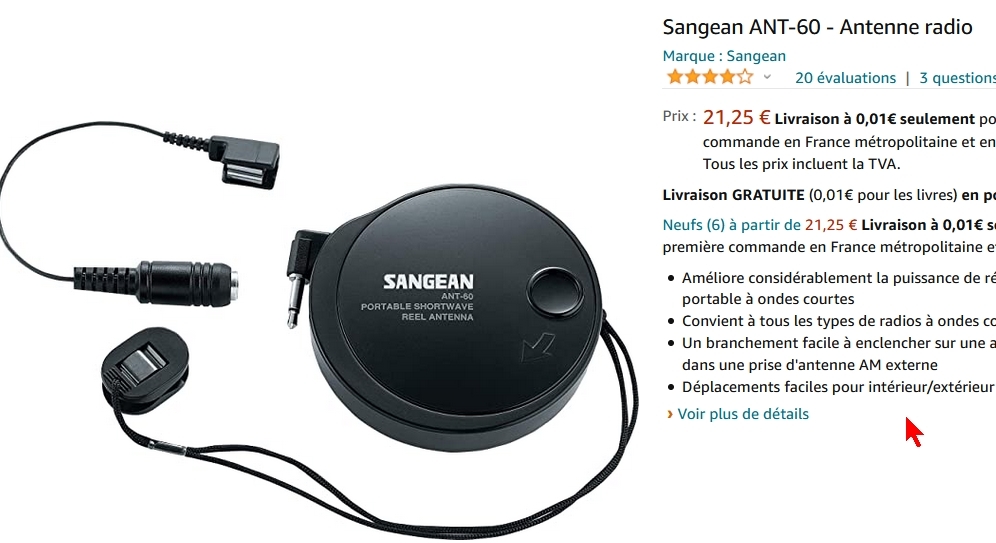

J'ai un ami qui a acheté chez tecsun cette antenne.
www.tecsunradios.com.au[...]ntenna/
Il a de bons résultats en intérieur et à terre.
Il y a une vidéo sur Youtube.
m.youtube.com[...]/watch

21 fév. 202121 fév. 2021
0

Pas la bonne gamme de fréquences:
Frequency Coverage 520 – 1710 kHz (Ondes longues GO et moyennes PO)
Northwood (par exemple) 4610 ou 8040 KHz (Ondes courtes)

Pour mieux comprendre: Aux fréquences de Northwood (et cela s'applique aux autres stations), il faut en théorie une antenne quart-d'onde d'environ 16 m pour la fréquence basse et de 9,5 m pour la fréquence haute) (300 000 000 / 4610 000 x 4 = 300 000 / 4610 x 4). En fait, une antenne d'une dizaine de m fonctionne correctement. Pour les GO et PO, étant donné la puissance des émetteurs, un petite antenne fonctionne correctement, même si elle est peu efficace. On ne peut pas utiliser une antenne de 150 m à 45 m pour cette gamme !

21 fév. 202121 fév. 2021
0

Oui, mais dans la pratique, ça fonctionne.

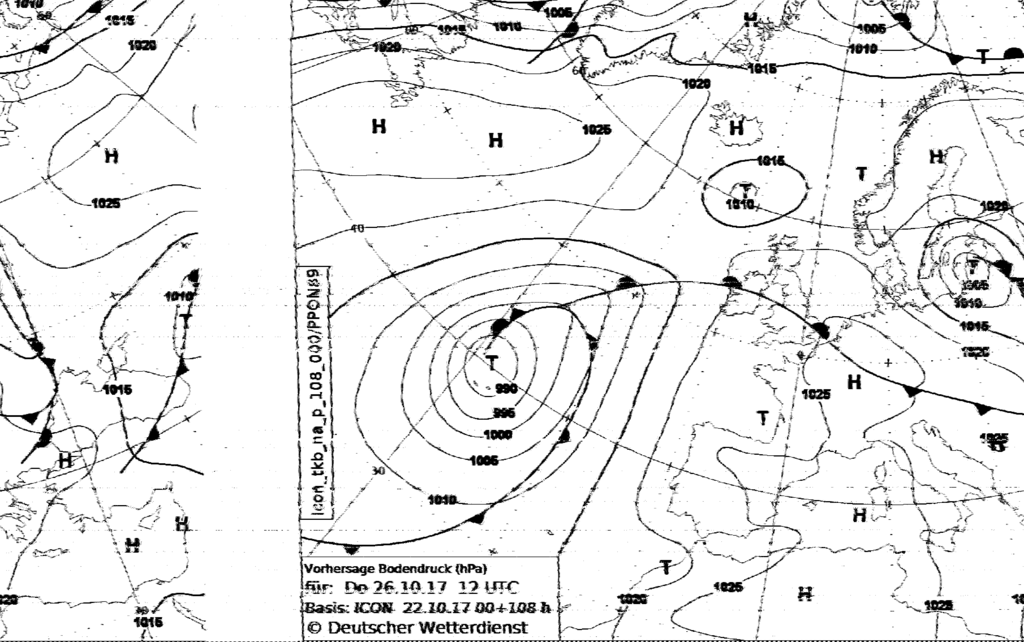

Tout comme je reçois les le dwd avec le récepteur sdr branché sur l'antenne VHF en tête de mât, ou encore les cibles AIS jusqu'à 3 milles avec une antenne pour le wifi(c'était un test pour s'amuser).
A priori le fil de longueur non calculée dans le plafond, ou dans les vaigrages sur le papier c'est pas fait pour, dans la pratique ça marche très bien.

21 fév. 2021
0

Ca ne va pas marcher au large, quand tu es loin des émetteurs de fax météo de faible puissance, souvent en réception par réflexion sur les couches iono. Il faut une antenne adaptée ! (Il y a en plus des interférences puissantes: orages, autres stations ....)

21 fév. 2021
0

Bonjour,
Pour info en pistant leboncoin on trouve régulièrement des sangean ats 909 ou tecsun 660 ou 880 à moins de 100 euros. Après trois mois tapis dans l'ombre, je viens hier d'acheter un tecsun PL-880 pour 85 euros.

21 fév. 2021
0

La réception des fax se fait en OC, pas en PO ou GO, et pas envie d'acheter quelque chose qui ne fonctionne pas et vaut le prix de la radio.
Fabien, le D-808, je l'ai acheté 65€.
Bon, je vais voir si je reçois les Anglais ou l'Allemagne, Boston, pas sûr...
Je vais aussi voir pour le logiciel...
Là, direction sieste !
;-)

21 fév. 2021
0

Bon, pas concluant. J'ai reçu un "truc qui n'était pas sur les fréquences UK ou D, je ne sais d'où, mais en tout cas, pour avoir une "musique", il me semble que si je me cale sur la fréquence moins 1.9kHz, je ne reçois rien d'audible, si je suis sur la fréquence (ex: 8040, Northwood, j'entends la musique des électrons...
Avec le gros problème que lorsque je mets le jack, je n'entends plus rien mais ne contrôle pas le shift qui me permettrait d'essayer de me caler au mieux sur les bips.
Mais ne reçois rien, 7 tentatives, que du bruit sauf une. Et non lisible.
Pas évident...

22 fév. 2021
0

Tes 'couleurs" sont inversées. Il peut y avoir un réglage sur ton logiciel pour résoudre ce problème.
Pour le son, tu dois le recevoir sur l'ordi, pas sur le poste comme tu as branché le câble de liaison qui shunte le HP du poste. Continue avec le réglage fin, et ça devrait marcher

22 fév. 2021
0

Le problème des essais à la maison, c'est souvent les parasites comme l'éclairage des rues la nuit et tous les bruits électroniques qui nous entourent, idem dans les ports. Ca marche souvent mieux au large. La réception est souvent meilleure néanmoins la nuit. On peut aussi orienter l'antenne d'une dizaine de m perpendiculairement à la direction de l'émetteur.

22 fév. 2021
0

cela peut peut-être t'aider:keralas.free.fr[...]teo.htm

22 fév. 2021
0

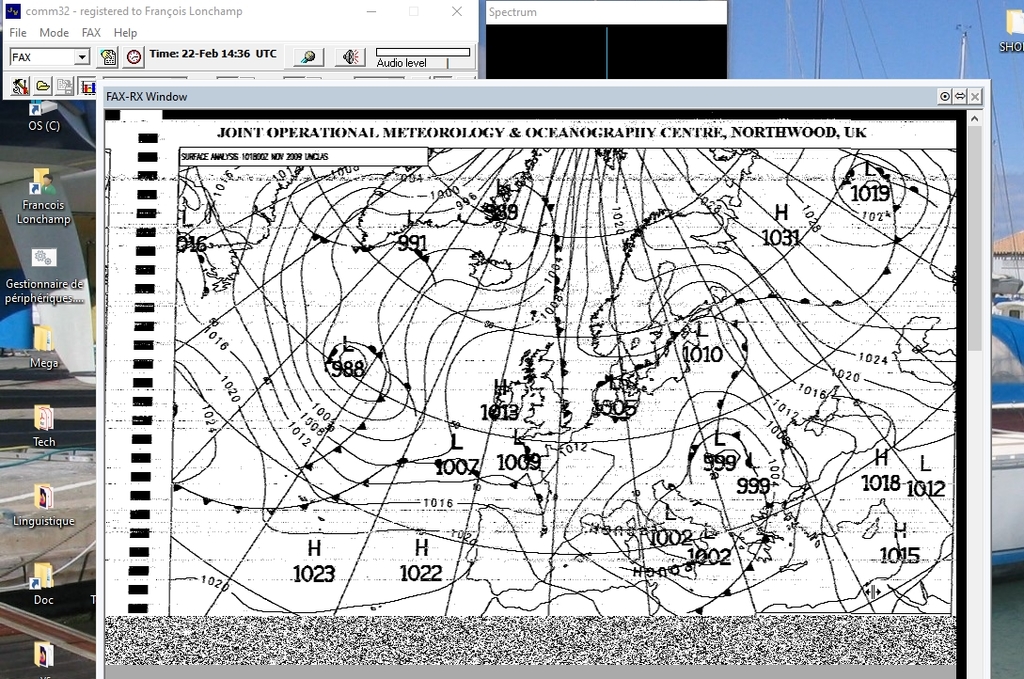

Pour le logiciel, il y a la version d'évaluation gratuite de JVCOMM32, pleinement fonctionnelle, mais qui marque les fax avec un gros tampon JVCOMM32. Idéal pour mettre au point. Conçu pour les vieux Windows, mais marche encore avec W10.
www.jvcomm.de[...]ee.html

22 fév. 2021
0

@Pytheas, ayant cité JWX et Fldigi, je suis sous Linux. En passant, je n'arrive pas à comprendre ni à utiliser Fldigi, ceux qui l'utilisent me seraient peut-être d'un certain secours...
L'image que j'ai fourni je peux l'inverser, mais l'essentiel n'est pas là, elle provient de JWX, logiciel très simple qui semble fonctionner (surtout pour recevoir des parasites. Mais ces parasites semblent plus du QRM qu'autre chose...

Le site de Keralas, j'ai visité, mais il est sous Win et utilise un logiciel payant. Pour le moment, moyens minimums, je teste d'abord, j'investis ensuite.

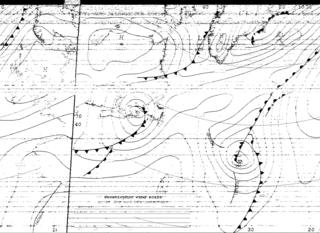

Voici le résultat de tout de suite, fichier audio et image résultant de la tentative de prise du bulletin "24 hours surface prognosis" en cours de route bien sûr puisque je ne peux écouter la radio en même temps que j'envoie le signal dans l'ordinateur, il y a donc coupure...
J'aimerais savoir si je suis bien syntonisé par rapport au son entendu puisque pour le moment, je suis au pifomètre, j'essaie de m'accorder sur le son. La radio affiche 8039kHz avec un shift de moins 17 (%, cerises, tomates, je ne sais pas) en USB, donc pas du tout la fréquence que je devrais afficher par rapport à ce que vous me dites, soit 8040-1.9= 8038.1kHz.
Pour l'image, ben je ne comprends pas la relation par rapport au son reçu et enregistré...


22 fév. 202122 fév. 2021
0

"_Le problème des essais à la maison, c'est souvent les parasites comme l'éclairage des rues la nuit et tous les bruits électroniques qui nous entourent, idem dans les ports. Ca marche souvent mieux au large. La réception est souvent meilleure néanmoins la nuit. On peut aussi orienter l'antenne d'une dizaine de m perpendiculairement à la direction de l'émetteur. _"
Oui, Pytheas, je sais ça, mais je suis à au moins 25 m (et caché par d'anciennes maisons en pierre de taille du premier lampadaire (et le seul du coin).
L'antenne est externe, couper les diverses alimentations d'ordinateur et ampoules ne change rien de façon audio) à ma réception actuelle. Je n'ai que du parasite ou rarement une "carte".
Pour la nuit, je n'en suis pas encore là, désolé, et pour l'orientation, difficile de bouger l'antenne. Actuellement, elle est orientée plein Sud (180°) à l'horizontale, si j'essaie de la mettre perpendiculaire, elle sera contre mon mur, ma maison, ça risque d'être pire.
Il faudrait que je trouve d'autres émetteurs du genre Boston alors ?

Edit : J'ai trouvé le moyen d'écouter simultanément le son émis par la radio mais ça me crée des parasites alors que toute alimentation électrique est coupée alentour... Mais bon, j'entends distinctement la nuance entre porteuse, bips de début et fin de transmission et QRM ambiant en fin d'émission, c'est déjà ça !!

Sur le listing des émetteurs de la NOAA, que veulent dire les colonnes à droite "120/576" et les autres chiffres à droite ?
Merci

22 fév. 2021
0

Boston est trop loin quand on est en France avec un petit poste, il faut essayer Bracknell et Pinneberg. Je ne sais plus quoi te conseiller...

22 fév. 2021
0

Tout ce que je peux te dire c'est que je reçois bien à l'oreille Bracknell à 8039 KHz en Bretagne à cet instant avec un Sony SW7600G sur ma terrasse avec juste l'antenne métallique du poste !!!.
Peut-être se procurer ce type de modèle (Sanjean, Sony...) en occaz à 100 € sur LBC ?

22 fév. 202122 fév. 2021
0

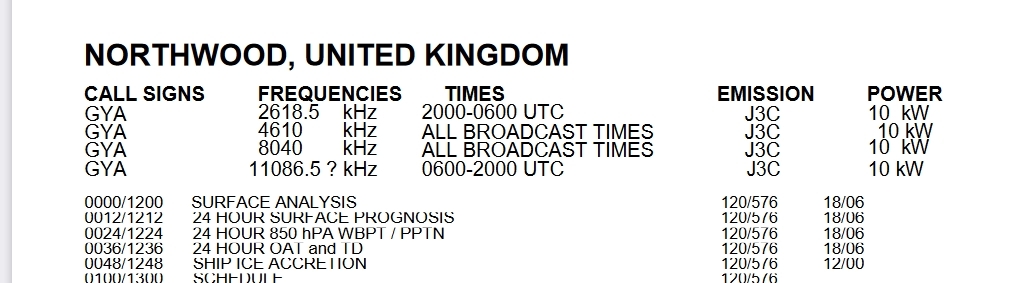

120/576: C'est un réglage pour le logiciel de réception. C'est bon car tu as une image correcte. Nombre de lignes par minute et points par ligne si mes souvenirs sont bons. C'est standard.
Le reste, je ne vois pas ce que tu veux dire...

22 fév. 2021
0

Si tu veux dire valid time, c'est l'heure où les données sur le fax ont été validés.
Exemple
0430/1636 Surface weather chart 120/576 00/12
Par exemple, pour l'émission de 0430 UTC, les infos sont celles valides à Minuit (00 UTC).
pour l'émission de 16h36 UTC, ce sont les données météo à 12 h UTC

22 fév. 2021
0

Ils sont où, en Europe? je ne les vois pas sur le listing.

22 fév. 2021
0

Oups, désolé, Bracknell c'est aujourd'hui Northwood (vieille habitude), l'émetteur anglais du MetOffice. Pinneberg c'est Hambourg/Pinneberg, l'émetteur allemand du DWD (météo allemande) à Pinneberg.

22 fév. 2021
0

Le poste est-il branché sur alim ou est-il sur batterie? C'est toujours mieux d'être sur batterie pour les essais

22 fév. 2021
0

Je ne sais pas si SeaTTY fonctionne sous Linux, mais c'est beaucoup plus simple que des usines à gaz comme Fldigi quand il s'agit seulement de recevoir des MeteoFax et du RTTY.
Au fait, tu as essayé Hambourg en RTTY ? Quand on débute c'est plus facile que les fax.

22 fév. 2021
0

Merci des réponses, Pythéas, je comprends mieux. Je suis sur Northwood (2618.6, 4610 et 8040kHz et 10kW) et / ou sur Hambourg/Pinneberg (3855, 7880 et 13882.5kHz et 10 ou 20kW). J'ai mémorisé les six fréquences.

@ Smart Sails : Le poste est sur batterie, d'ailleurs il a une durée d'utilisation impressionnante sur cette batterie unique, une 18650 li-ion.
L'ordinateur est en essai soit sur secteur, soit sur batteries, et tout éteint alentour, mais sans grand changement...

@Michel : SeaTTY est uniquement pour les windowsiens, hélas, et je n'ai pas Wine ou équivalent, à chaque fois que j'ai essayé de l'installer, Wine, je n'ai jamais rien pu en faire, donc...
@ tous : Est-ce que le fichier audio semble correctement syntonisé, au bon accord (à l'oreille) ?
Est-ce que de mettre l'antenne ou le fil servant d'antenne parallèle au mur de la maison et proche de celui-ci peut influencer sur la réception, surtout le fait d'être proche du mur ? SI je le mets // au mur, je serai perpendiculaire aux deux émetteurs cités ci-dessus, mais si d'être en // au mur n'est pas bon... Là, le câble est plein Sud, dégagé (relativement) de toute aspérité.

22 fév. 2021
0

Je le mettrais parallèle au mur et donc perpendiculaire à la direction des émetteurs.

22 fév. 202122 fév. 2021
0

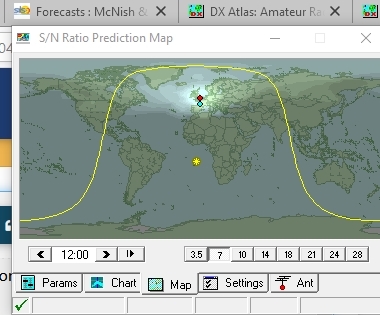

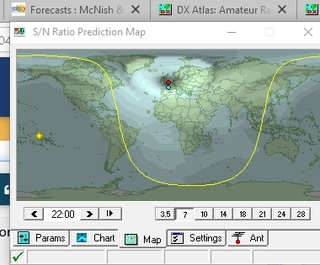

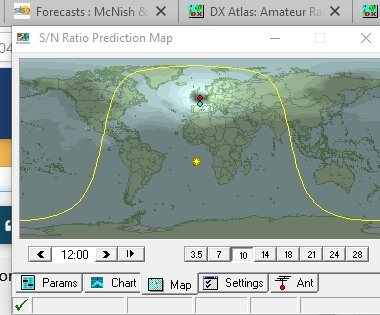

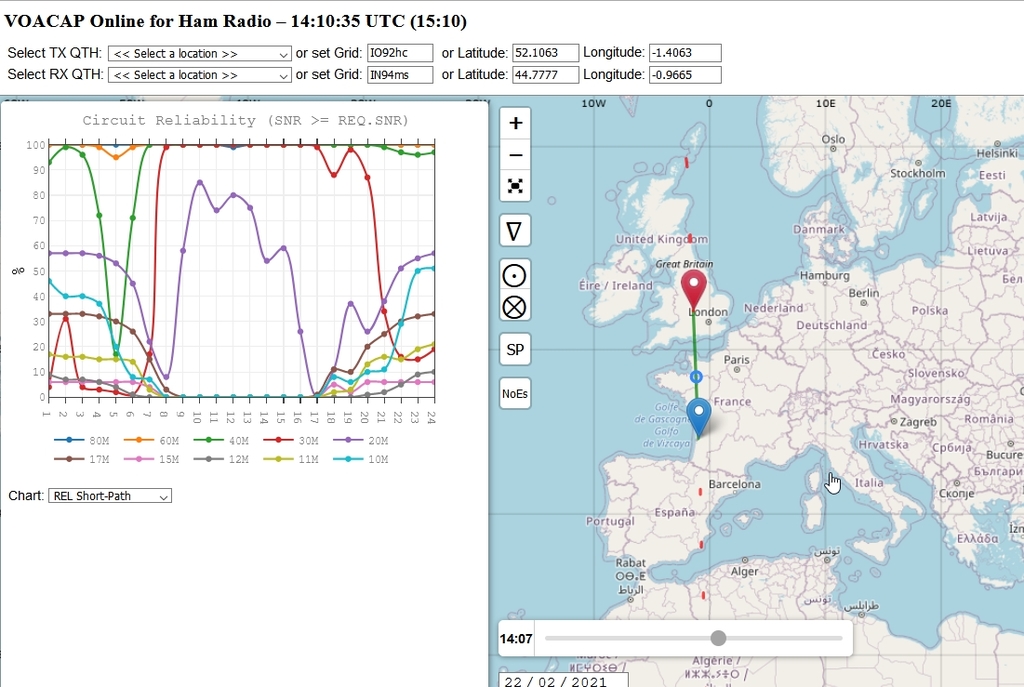

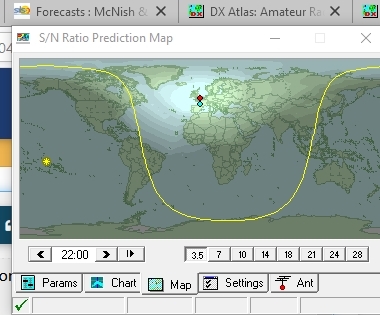

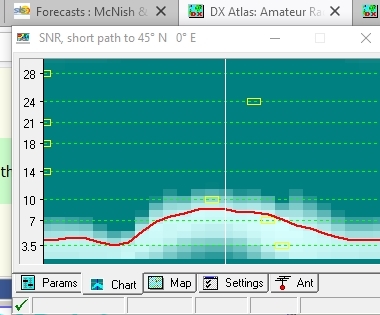

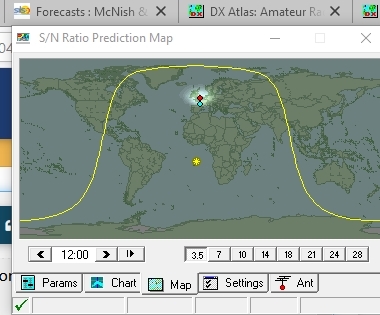

Concentre toi sur les fréquences 4610, 8040 et 7880. Les autres ne marchent pas bien en Europe. Il existe des logiciels et des sites pour choisir la meilleure fréquence et l'heure de la journée pour la réception en OC mais ce sont des usines à gaz
Exemple
www.voacap.com[...]/hf/
On voit que la longueur d'onde 60 m marche bien toute la journée. (60 m = 5000 KHz)

22 fév. 2021
0

Pour ton fichier son : c'est bien un fax, mais ça n'a pas l'air parfaitement syntonisé. En plus il y a du fading. Essaie d'ajuster à l'oreille, en prenant exemple sur les fichiers son qu'on trouve ici et là.


22 fév. 2021
0

Je le mettrais parallèle au mur et donc perpendiculaire à la direction des émetteurs.

Bon, je vais essayer ça.
Question subsidiaire, et si le câble qui me sert d'antenne est trop près du mur sans le toucher ?

Bon, j'ai trouvé en cherchant les explications que je demandais et sur lesquelles Pytheas a répondu et je mets le ici pour d'autres personne éventuellement :
www.f4fjp.fr[...]des.htm

Descendre sur le paragraphe "FAX".

22 fév. 202122 fév. 2021
0

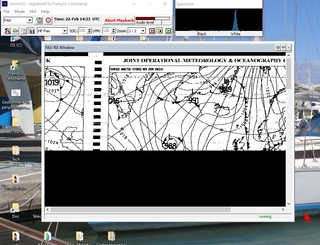

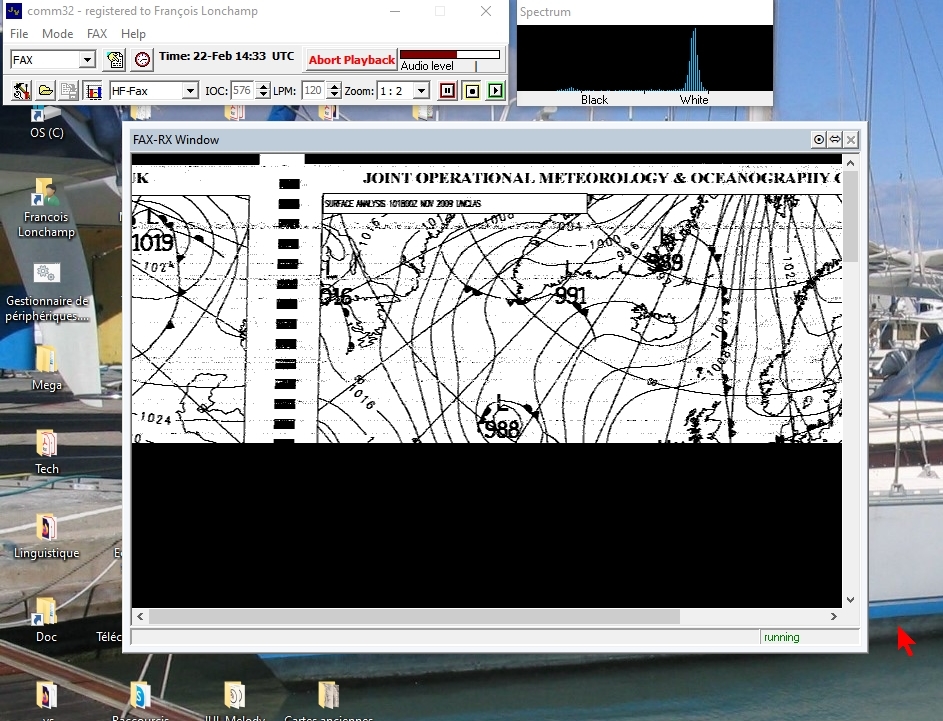

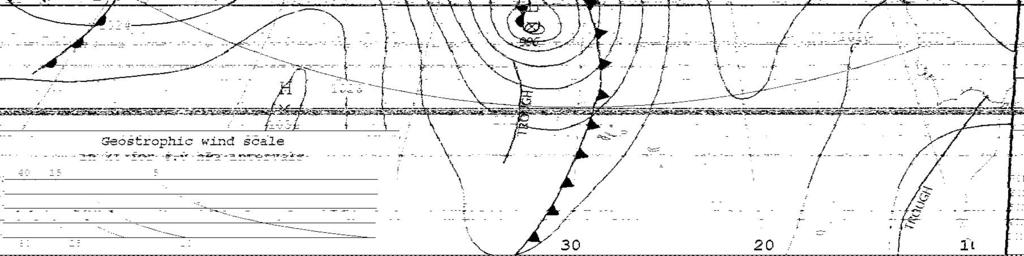

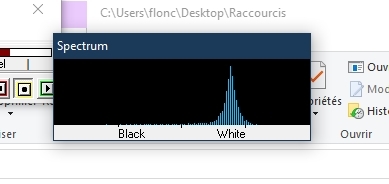

Voici le mien (réception partielle), avec le décodage. Comme la synchro du début a été ratée, il faut ensuite l'ajuster manuellement. Ca peut servir de test. Il est un peu 'slanté' (penché) mais cela peut aussi se rectifier.


22 fév. 2021
0

Merci, ça aide à entendre le "vrai" son et à tester le logiciel qui d'ailleurs, me coupe la page en deux. A creuser de mon côté...

Est-ce qu’il y a ici, dans ceux qui lisent ou interviennent des personnes qui ont ce récepteur D-808 ? Apparemment, 29810, mais on ne le voit plus intervenir, d'autres ?

Est-ce qu'il y a des personnes sous Linux et avec quel logiciel de décodage ?

Merci

22 fév. 2021
0

Je n'ai que linux j'utilise fldigi, mais pour la réception j'utilise un récepteur sdr.

22 fév. 2021
0

Merci, j'ai essayé fldigi, une usine à gaz que je n’ai pas compris...

22 fév. 2021
0

Il y a un "certain temps" j'ai testé acfax et hamfax , ils fonctionnent , leurs interfaces sont..euh..anciennes , tester ne coûte rien , s'ils sont dispos dans ta distro.
Fldigi me semble avoir de la mémoire et n'a pas besoin de trop de réglages.

22 fév. 2021
0

Je viens de réinstaller Fldigi, lu la doc, appliqué les réglages, rien...
Et que l'antenne soit plein sud ou perpendiculaire au signal ne change pas grand chose ua niveau de QRM.

22 fév. 2021
0

On peut brancher une terre sur ton récepteur ?

23 fév. 2021
0

Une terre, hormis peut-être en passant par le jack d'antenne à modifier, je ne vois pas.
Il est alimenté par batterie comme beaucoup de ces petits récepteurs.

23 fév. 2021
0

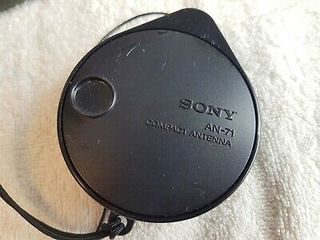

Il me semble me souvenir que sur le Seangean que j'avais, j'avais mis un fil de terre sur le jack, que je reliais à la coque en alu.

22 fév. 2021
0

liste des émissions et fréquences radios :
www.weather.gov[...]fax.pdf
pour les autres fréquences : chercher masterplan sur www.imo.org[...]/fr/
exemple wwwcdn.imo.org[...]lan.pdf
il y en d'autres.

23 fév. 2021
0

Je viens d'essayer avec un fil blindé provenant d'un casque audio, en reliant les deux fils D et G et en les soudant au fil d'antenne, à son extrémité, quasi pareil, plus de bruit qu'autre chose.

Et comment mettre à la terre ce genre d'antenne, là, je cale.
Est-ce que quelqu'un a des schémas d'antenne filaire à installer à terre, longueur, diamètre fil, endroit de la prise du signal, etc. ?

D'après Pytheas, il faut que le fil soit perpendiculaire à la réception. Ça, c'est très facile à faire lorsque l'antenne est fixée sur le pataras, mais à terre, elle est plus souvent horizontale et je ne veux pas investir dans une antenne pour faire mumuse, autant passer par Windy, mais le but n'est pas là. Comment s’entraîner à terre ?

23 fév. 2021
0

A terre et au port cela passe toujours très mal : au port à cause de la forêt de mats, en ville à cause des immeubles en béton et de la position horizontale de l'antenne.
Essayer au pied d'un arbre en montant l'antenne sur une branche à la verticale (antenne long fil).
Ou bien tenter de faire pendre l'antenne depuis un balcon ou en se raccordant à l'antenne télé.
L'antenne ne se met pas à la terre, mais à la masse du poste.

23 fév. 2021
0

Excellents conseils de olcdlm ! (terre, position de l'antenne...). Ecarte bien la radio (sur piles) de l'ordinateur (sur batterie) qui rayonne quelquefois pourtant beaucoup (vérifie en approchant la radio tout près de l'ordinateur si le bruit de fond devient plus intense). Dans ce cas un câble blindé entre le radio et l'ordinateur peut aider...

23 fév. 2021
1

ne pas confondre terre et masse, cela n'est pas du tout la même chose.
la terre ou la mer donne une tension zéro.
la masse est une référence, qui peut être négative ou positive (comme sur certaine voiture américaine qui choisisse le pôle + de la batterie comme masse).

23 fév. 2021
0

olcdlm, toi qui semble "savoir", en tout cas bien plus que moi, je te remercie en passant de tes conseils (et je n'oublie pas les autres...);
J'ai le dernier tableau des fréquences de la NOAA, je crois l'avoir signalé plus haut et de toute façon, lors d'une réception de fax, la "musique" est bien particulière...

  • J'ai tenté dans un premier temps avec l'antenne d'origine, un simple fil terminé par un jack, fil pendu de la fenêtre à l'étage, donc vers le bas, orienté plein Sud (j'ai l'impression de radoter). Pas grand chose, réception brouillée.

  • Ensuite, j'ai sorti une rallonge (15m) que j'ai tendu entre ma fenêtre et un arbre en la fixant par une garcette des deux côtés, rien ne touche ni le mur, ni l'arbre. Elle est donc inclinée de ma fenêtre (4.5m) jusqu'à 1.5m du sol. Les trois fils de la rallonge, soudés, j'ai "couplé" l'antenne filaire fournie avec la radio en l'entourant sur une 50-aine de centimètres sur la rallonge, même résultat.

Suivant le conseil de Pytheas, vu que l'antenne était plein Sud et que mes émetteurs sont plein Nord, elle est donc parallèle au signal émis, je l'ai placé le long du mur à environ 50cm de celui-ci, elle est donc perpendiculaire au signal émis par l'Allemagne et Northwood. Même motif.

  • Laissant l'antenne toujours perpendiculaire au signal, j'ai soudé l'âme un fil blindé sur le bout de mon "antenne" et de l'autre, j'ai un jack que j'ai mis dans la radio. Même souci, je reçois, (enfin, j'entends le signal) mais il semble qu'il y a plus de QRM qu'autre chose.

Je viens de tester en rapprochant la radio de l'ordinateur ou en l'éloignant, il n'y a pas de différence audible dans le niveau du bruit.

Je veux bien tenter de mettre un fil sur le toit (orienté Est-Ouest), ou de le tendre orienté Est-Ouest du toit (10m) vers le sol, mais comme demandé plus haut, quelle longueur, diamètre fil, endroit du piquage, et faut-il un contrepoids (terre), et dans ce cas, puis-je me mettre sur un radiateur en fonte du circuit de chauffage ?

Je viens de lire pas mal de sites ou wiki concernant les antennes filaires, j'y retourne pour essayer de comprendre, mais le bruit semble bien important par rapport au signal...

23 fév. 2021
0

Juste un mot. Tu sembles confondre antenne en émission (complexe car on veut l'accorder au mieux en fréquence et minimiser les pertes et le bruit pour conserver le maximum de puissance d'émission) et antenne en réception où un simple fil de cuivre (et même un hauban) suffit, de longueur approximative (une dizaine de m en quart d'onde). Elle reçoit une large gamme des fréquences OC, et c'est le filtre de la radio (plus ou moins étroit, aujourd'hui numérique) qui discrimine les émissions, avec réglage grossier (souvent 1 KHz) et fin (dérive en température et variation de la tension pour la partie analogique, vieillissement de l'électronique, partie numérique simplifiée pour garder le prix raisonnable etc...)
Quant au bruit de fond (le souffle), deux hypothèses: Une radio de mauvaise qualité, ou le 'pick up' d'un source externe à la radio (ce qu'on recherche avec nos conseils)

23 fév. 202123 fév. 2021
0

Je viens de lire le manuel (en anglais, la traduction en français est moins 'claire'). Pour la gamme OC (SW)
SW / Meter Button
·With the radio on, quickly press to start SW band and select meter band
and change between frequencies according to popular meter bands.
·Press and hold SW band for 2 seconds to activate ATS feature.
·With shortwave you can listen to radio signals from around the world.
Signals are usually received best at night and early morning when the
earth's ionosphere does not cause interference with the bouncing signals.
This radio has several bandwidth filters to reduce interference.
Select which one sounds best by pressing the 'BANDWIDTH' button after
a station is tuned in

L'ATS (tuning auto) est-il en fonction ? Sans doute pas une bonne idée pour les météofax.
Quel est le réglage du bouton BANDWIQTH (largeur de bande du filtre fréquentiel) ?
(500Hz, 1K, 1.2K, 2.2K, 3K, 4K) La valeur par défaut est 1 KHz en mode SSB

24 fév. 2021
1

il y a truc tout bête, c'est qu'il faut monter le son pour bien recevoir le signal, je n'avais rien jusqu'à ce que j'augmente le son !
suis pas un spécialiste du tout, j'ai cherché.

24 fév. 2021
0

Bonjour,

j' en suis au même stade, et avec les mêmes résultats que PhilGé!

Ayant également l' intention de me confectionner une antenne provisoire à la maison pour faire des essais, je lis vos réponses et conseils avec beaucoup d' intérêt.

De ce que j' ai constaté sur le bateau, avec une antenne "long-fil" (environ 9m30) tendu entre la tête de mât et le portique, et relié au poste par un coaxial avec l' âme à l' antenne et la tresse à la coque (en alu), lorsque le bateau flotte, je reçois "un peu", mais rien du tout lorsqu' il est échoué.

j' en ai déduit que la tresse rélliée à la masse devait probablement avoir une grande importance.

Gorlann

24 fév. 2021
0

Gorlann29, à moins que tu aies un récepteur portatif sur pile, il faut intercaler un condensateur entre la tresse et la coque pour éviter d'avoir le négatif batterie à la coque. Côté récepteur la tresse est connectée ?
Mais cela ne change rien pour la réception. Il est étrange que ça ne fonctionne pas quand le bateau est échoué, surtout que ta coque est nue il me semble.

24 fév. 2021
0

Pour l' instant, j' ai fais mes essais avec un vieux Sangean ATS 818 alimenté par piles, et un Nasa HF3 branché sur le 12v du bord.

il faut effectivement que je rajoute un condensateur entre la tresse et la coque.

Gorlann

24 fév. 2021
0

je pense que tu confonds masse et terre.
lorsque tu mets la tresse à la coque, tu la mets à la terre ( la mer) et non à la masse.
la tresse dois se trouver sur la masse du poste.

24 fév. 202124 fév. 2021
0

La confusion vient peut-être que souvent, on doit mettre la masse du poste à la terre (c'était le cas sur mon ICOM M710)

Et il faut aussi dire que la réception HF dans la bande 40-60 m n'est pas fameuse en ce moment dans la journée !

24 fév. 2021
0

Oui, j' ai toujours tendance à confondre la masse et la terre.

en fait, comme apparemment sur le bateau çà a l' air important en réception de mettre la coque à la mer (terre), est ce que pour une antenne terrestre, on ne pourrait pas relier la tresse du coaxial à un piquet de prise de terre, et l' âme à un "long" fil d' une dizaine de mètre?

Gorlann

24 fév. 2021
0

Oui bien sûr, ce sera un gros plus, mais parfois le bruit augmente beaucoup. Si tu as des radiateurs de chauffage central chez toi cela fait une bonne terre, c'est ce que je faisais quand j'étais ado et que je construisais des postes de radio.

24 fév. 2021
0

OK, merci pour l' info.
Quand j' aurais un moment, je bricolerai une antenne en branchant la tresse sur un radiateur en fonte pour faire des essais, et ferai un retour pour la communauté.

Gorlann

24 fév. 2021
0

De Pytheas :L'ATS (tuning auto) est-il en fonction ? Sans doute pas une bonne idée pour les météofax.
Quel est le réglage du bouton BANDWIQTH (largeur de bande du filtre fréquentiel) ?
(500Hz, 1K, 1.2K, 2.2K, 3K, 4K) La valeur par défaut est 1 KHz en mode SSB

Non, il n'est pas en fonction, je sélectionne les fréquences manuellement et la largeur de bande est sur 1K ou 1.2K, j'ai aussi essayé les autres mais je me rends compte que c'est trop ou pas assez.
Et avec tout coupé autour de moi, j'essaye d'éliminer les parasites, mais bon, difficile apparemment.
Je sais aussi que je suis uniquement en réception, longueur du fil d'antenne d'environ 15m. Mais je demandais s'il fallait une boite d'accord ou des selfs d'accord, ou si je devais me mettre à un endroit autre que le bout du fil d'antenne, ce que je fais.
Radio de mauvaise qualité, je viens d'envoyer un petit mot au vendeur, mais bon, il n'est que vendeur, sa réponse est nulle, je vais me tourner vers le fabricant directement pour divers conseils. Cette radio est encensée sur le Net par les "écouteurs", il n'y a pas de raison, ou alors c'est la faute à pas de chance d'être tombée sur la seule radio merdique / 10 000 produites...

De olcdlm : il y a truc tout bête, c'est qu'il faut monter le son pour bien recevoir le signal, je n'avais rien jusqu'à ce que j'augmente le son !
Testé, et avec JWX, on voit vite si on sature ou pas, donc je reste dans la limite des 75% de modulation sur l'indicateur.
Mais vu qu'l y a beaucoup de QRM, je crois que le problème vient en partie de là, il faut que j'élimine ça... Le signal est englobé dans le bruit.

24 fév. 2021
1

Et quand tu écoutes les radios commerciales en ondes courtes AM ça donne quoi ?

24 fév. 2021
1

Le principe d'une réception quelle qu'elle soit est de faire sortir le signal utile du bruit.
Toutes choses égales il est évident que moins il y a de bruit plus on a de chance de sortir le
signal. Avant d'accuser le récepteur d'être mauvais il faut déjà bien comprendre tous les paramètres
qui influent sur une réception, particulièrement dans les gammes d'ondes visées, et essayer avec patience d'optimiser ce qui peut l'être. Sur Internet le Monde des radio amateurs est très présent avec beaucoup de documentations très utiles, disponibles, qu'il est souhaitable de lire pour avancer.

24 fév. 202124 fév. 2021
0

Ce soir (19h 10) 4610 était fort et relativement clair en Bretagne avec l'antenne du poste. Essaie la nuit tombée plutôt que le jour. Rien sur 8040 et 7880. 3855 est également OK.

24 fév. 2021
0

Bonjour
Question à ceux qui savent
Est-ce que cette antenne pourrait convenir?
fr.aliexpress.com[...]15.html
Je suis archi-nul en radio j'aimerais bien me lancer, je possède un sony ICF-SW77.
Y a-t-il un intérêt pour la méditerranée?
Désolé si je pollue ce fil.

24 fév. 2021
1

AMHA, cette antenne est bien compliquée. Essaie à l'oreille avec 10 m de fil de cuivre et une pince crocodile à mettre au bout de l'antenne du poste pour commencer. Les fichiers audio de ce fil te montrent ce que tu dois entendre en ajustant avec le tuning fin. Les météofax couvrent la Méditerranée. Si ca marche, et que tu es sous Windows, essaie JVCOMM32 en version gratuite en fabriquant le câble très simple qui va bien.
On peut aussi recevoir les Navtex mais je n'ai pas d'expérience perso.

24 fév. 2021
0

merci Pytheas54 je vais me lancer

24 fév. 202124 fév. 2021
0

Il y a quelques vidéos d'un Xhdata D808 recevant meteofax:

www.qwant.com[...]/

www.qwant.com[...]/

www.qwant.com[...]/

J'ai également entendu dire qu'un certain nombre d'unités avaient du mal à recevoir correctement les sw.

.

25 fév. 2021
0

@ldpjour, merci pour ces liens, et surtout, merci d'utiliser Qwant. Enfin quelqu'un qui comprend (un peu)...
;-)

26 fév. 2021
0

J'aime Qwant! J'ai trouvé ces liens parce que j'envisage d'acheter le d-808 mais je n'ai pas encore décidé :-)

24 fév. 2021
-1

De 19001 : Si tu as des radiateurs de chauffage central chez toi cela fait une bonne terre, c'est ce que je faisais quand j'étais ado et que je construisais des postes de radio.
J'ai des radiateurs en fonte, mais hélas, ils sont partiellement reliés par des tuyaux plastique, donc pas bon.
Et quand tu écoutes les radios commerciales en ondes courtes AM ça donne quoi ?
En MW, je reçois en langue anglaise, italienne, espagnole, inconnue. En LW, silence total, en FM, aucun problème, RDS en plus.
De outremer : Avant d'accuser le récepteur d'être mauvais il faut déjà bien comprendre tous les paramètres qui influent sur une réception, particulièrement dans les gammes d'ondes visées, et essayer avec patience d'optimiser ce qui peut l'être.
Ce sont les questions que j'ai posé en premier, amélioration de la réception, de l'antenne, etc. en passant par diminution du QRM. Un connard t'a mis un -1, j'aimerais qu'il donne son nom.
@Pytheas, effectivement, puisque j'ai mémorisé Northwood (3 fréquences) et Pinneberg, (3 aussi), je peux comparer la possibilité de recevoir sur une fréquence ou une autre, c'est très instructif.

24 fév. 202124 fév. 2021
1

Radiateurs : peut-être que l'eau ferrugineuse dans les tuyaux suffit à assurer une continuité suffisante ? A voir.
Je l'ai déjà dit mais amha ça vaut la peine d'essayer le RTTY de Hambourg, comme c'est du texte c'est souvent plus facile à recevoir. Fréquences 4583 (DDK 2), 7646 (DDH 7) et 10100,8 (DDK 9). A décaler de -1,9 kHz bien sûr. Et à l'oreille c'est plus facile à juger. Ci-dessous un fichier reçu tout à l'heure de DDK 9 (1900 milles tout de même).


25 fév. 2021
0

DDK9 est toujours le plus clair en atlantique.

25 fév. 2021
0

Pour revenir à une utilisation plus simple, ce poste permet-il une bonne réception de la radio Bretagne5 qui diffuse un bulletin tous les matins à 7h40 en MW sur 1593KHz AM?

25 fév. 2021
0

Il existe aussi des antennes actives chez NASA Marine. Peut-être que cela peut t’aider ?

25 fév. 2021
0

@Michel, tu décodes comment, le RTTY , avec quel logiciel, toi qui est sous Linux comme moi.
@tuguy, possible puisque je reçois des émetteurs situés bien plus loin que toi rapport à la distance entre Crozon (que je connais bien) et l'émetteur de Bretagne5 qui est à Gouéno, dans le 22.
Bretagne 5 émet en Modulation d'amplitude sur 1593 kHz à partir de l'émetteur de Saint-Gouéno, qui dispose d'une puissance de 10 kW et fonctionne 24 heures sur 24. Les programmes de Bretagne 5 peuvent donc être suivis dans un rayon de 100 km, et la nuit jusqu’à 500 km
Source Wiki
C'est d'ailleurs la dernière station émettrice de France à émettre le bulletin marine.
Elle émet son bulletin à 7h40 et 20h05 heure locale.
Je viens d'essayer sur cette fréquence, je reçois musique et infos, mais je suis peut-être trop loin et je pense que je reçois une autre station, laquelle, là...

Je salue l'imbécile qui met des notes négatives sur des commentaires constructifs, il doit être au raz des pâquerettes et doit faire peur aux taupes, comme on dit chez moi.

26 fév. 2021
0

je n'avais pas fait attention, il y a des notes !, je viens de te la remonter !

25 fév. 2021
0

Je le décode avec SeaTTY, mais on peut le décoder avec Fldigi je suppose.
En tout cas tu peux déjà écouter si tu le reçois à l'oreille, ils émettent sans cesse au moins l'indicatif. Cela se distingue mieux du bruit de fond que les fax. J'avais joint un fichier son de RTTY plus haut comme exemple.

25 fév. 2021
0

fldigi décode les rtty

25 fév. 2021
0

Je n'arrive pas à me servir de Fldigi, désolé.
De toute façon, je vais voir pour l'antenne, qui est le maillon de départ et souvent le plus important. Les liens donnés par LDPJOUR plus haut montrent bien que le D-808 est très (trop ?) sensible et donc que le bruit peut être trop important.
J'avais posé quelques questions lus haut au sujet de l'antenne. Pas de réponses précises.
Vu les fréquences, on est du la bande des 40m, est-ce que si je tire un fil de 15-20m je serai bon ? Je vais essayer de faire ça sur le toit, orienté E-O, et récupérer le signal via un coax TV.
SI je ne suis pas là d'ici quelques jours, on peut m'apporter des oranges à l'hosto...

25 fév. 2021
0

Antenne de 20 m: un peu plus sensible, donc légèrement meilleure réception du signal, mais aussi du bruit (si le problème est le bruit de fond atmosphérique). Le rapport signal/bruit ne change pas. Empiriquement, une antenne quart-d'onde est considéré comme un bon équilibre entre encombrement et sensibilité.
As-tu essayé la réception de soirée / nuit ?

26 fév. 2021
0

Merci Pytheas, je vais faire ça en montant sur le toit.
Non, pas essayé après 21h. Pas encore

26 fév. 2021
0

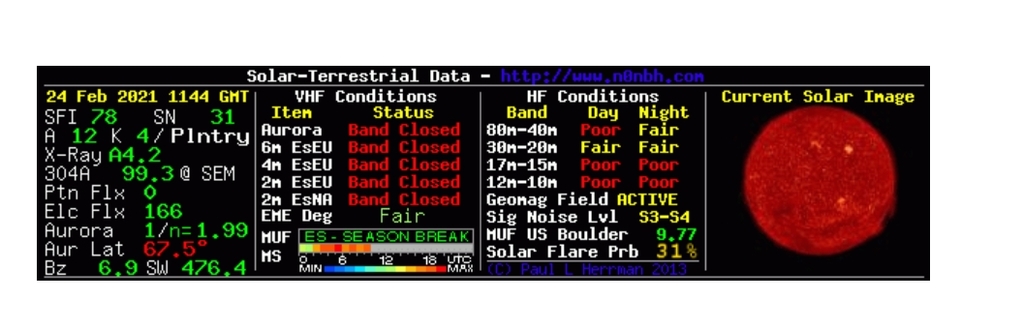

pour avoir les horaires auxquelles passent bien les ondes radio en fonction du soleil et des fréquences il y des sites spécialisés.
au hasard :
www.astrosurf.com[...]dio.htm
www.leradioscope.fr[...]ndes-hf
dr2w.de[...]gation/
sur Android il y a une appli : Ham Solar

26 fév. 202126 fév. 2021
0

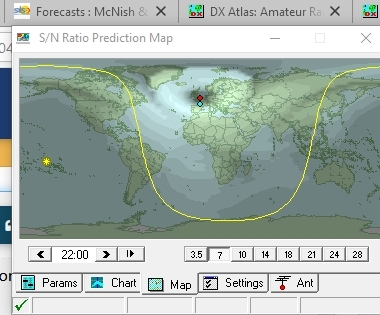

Sur Windows 10, le programme HamCap 1.91 SIMPLE gratuit fonctionne (encore, mais les paramètres ne sont pas conservés). Mais la carte mondiale est trop petite.
www.dxatlas.com[...]hamcap/
Il faut aussi installer VOACAP
www.greg-hand.com[...]17a.exe

En ce moment, le paramètre Kp vaut en moyenne 2 (entre 1 et 3) (inutile de renseigner SSN (le nombre de spots/taches solaires) si on utilise Kp.
par exemple
auroraforecast.is[...]-index/

DX Call : inutile
DX QTH votre position grossière (exemple Bordeaux 45 N 0W)
TX (Home dans settings) celle de l'émetteur (par exemple Northwood 51 N 0W)
Settings (pour antenne TX, isotrope pour 7, 3.5, 10 (MHz), RX 1/4 ... pour 7, 3.5, 10)
Map: on voit que 7 Mhz est meilleur en journée, 3.5 faiblard, 10 non (zone noire)
En soirée 3,5 bon, 7 non, 10 non
Même info sur chart (vertical: MHz, horizontal: heures)
Conclusion: optimal, 3.5 MHz la nuit !!!

26 fév. 202126 fév. 2021
0

Chez moi, c'est fou ce que la LiveBox fait comme parasites !

27 fév. 2021
0

J'ai commandé cette radio hier soir, je suis curieuse et je veux essayer. Je partagerai les progrès, même l'absence de... :-)

27 fév. 2021
0

@lpdjour, achetée où ? sur la zone ou direct en Chine ? Je l'ai touchée à moins de 65€, complète avec pochette (bon elle ne tiendra pas longtemps les UV, mais c'est sympa), antenne avec jack et batterie incluse (qui semble tenir dans le temps plus des 18 heures annoncées) sur Aliexpress.
Par contre, la recharge de la batterie est assez longue, mais c'est (pour moi) un gage de longévité.
Je suis en train de voir pour une antenne filaire sur le toit... Pour le moment, je croise les doigts, que deux tuiles de cassées (tiges de botte anciennes faites à la main sur les cuisses des femmes (hé oui !)) mais je butte sur la longueur.
J'ai aussi regardé la G5RV, mais trop longue à installer chez moi, les deux brins sont trop longs et surtout l'obligation d'avoir le câble ruban en position verticale.

27 fév. 2021
0

J'ai acheté le mien sur place, payé 74 euros. Nous verrons si cela fonctionne bien.

Mon idée est de vérifier d'abord la réception des RTTY et Weather Fax, une fois la réception bonne, je travaillerai avec le logiciel.

27 fév. 2021
0

L'antenne vendue par Sangean fait 7m de long je crois.
J'ai fait une alimentation 12v pour quelques euros en suivant les instructions trouvées sur hisse et oh. Elle fonctionne parfaitement : 3 composants soudés et avec un domino.

27 fév. 2021
0

Merci pour la longueur d'antenne, je vais mesurer la mienne pour savoir puisqu'elle est enroulée sur l'autre fil d'antenne.
Pour l'alimentation, sur le D-808,comme il est rechargeable et qu'on peut l'alimenter tout en le rechargeant via une prise micro USB type B classique, pas de problème là dessus. Une simple alim 12v>5v suffit.

28 fév. 2021
0

Celle fournie avec le D-808 fait 3 mètres au raz du jack.

28 fév. 2021
0

J'ai eu la radio cet après-midi. Directement hors de la boîte avec l'antenne télescopique, j'ai reçu Wfax sur 7880 Khz (à 7879) et rtty sur 10100,8 (à 10099).

Tout ce que j'ai fait, c'est de sélectionner SW, SSB puis USB. Entré la fréquence et cela a fonctionné.

28 fév. 2021
0

Ca semble normal, ouf ! Il semblerait que celle de Philippe ait un problème ☹

28 fév. 202128 fév. 2021
0

Cela fonctionne même à côté de l'ordinateur sur 220v, le routeur wifi et l'ordinateur portable sur 220v également.
Et je suis à environ 1.600 Km sud de Hambourg

28 fév. 2021
0

Hé bé, possible que j'ai un souci, vu ma chance habituelle...
Antenne montée, peu ou prou 10m de long entre isolants et point chaud plus haut que le point froid, inclinaison d'environ 35-40°, orientée Est-Ouest donc le point chaud est à l'Est et plus haut que le point froid.
Pour situer.
Alimentation par un câble coaxial de TV (75 Ohms), j'ai que ça, puis soudé sur un jack de HP, donc blindé.

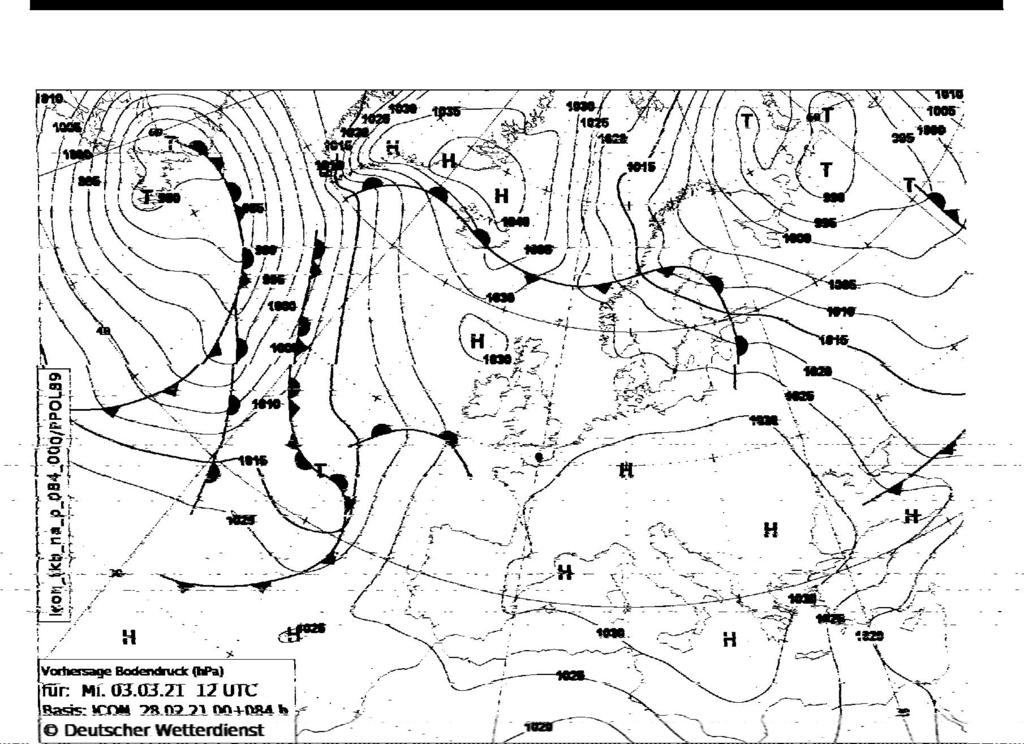

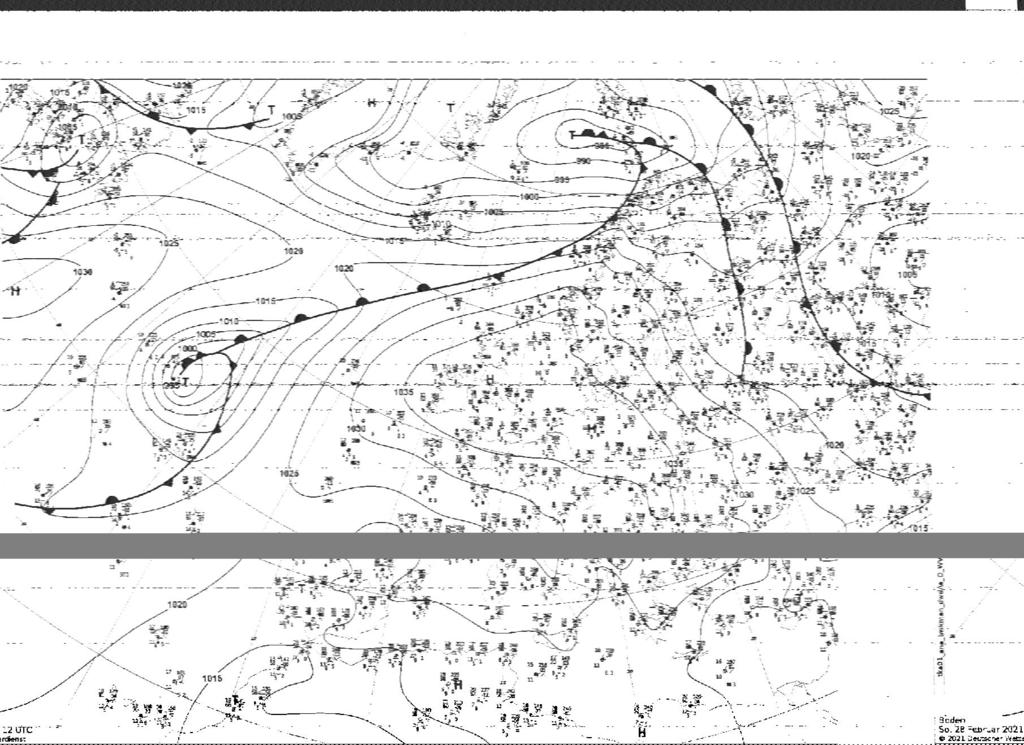

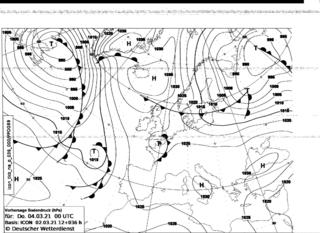

Voici ce que j'ai reçu dernièrement. Je trouve que la réception est bien meilleure, beaucoup moins de QRM (bruit de fond, parasites), mais les images reçues semblent bien blanche et mal définies.
Pourriez-vous me dire comment améliorer ça ? Il y a un net mieux, mais bon...

Autre chose : le volume n'agit pas beaucoup, je pensais saturer en augmentant le volume, mais il semble qu'il y a un gain automatique sur l'ordinateur.
Les premières images sont des essais pris en cours de route, tant sur Northwood que Pinneberg (Offenbach).
La dernière carte a été reçue automatiquement, JWX a démarré tout seul de la veille pour enregistrer. Je trouve que l'image n'est pas nette, on ne voit pas les contours des côtes et surtout les détails sont illisibles, bref, carte inexploitable. J'ai aussi eu une coupure, bande grise...
Des idées d'amélioration ?
Merci d'avance.

28 fév. 202128 fév. 2021
0

A terme, il te faudra un coax de 50 ohms
Pour régler la densité d'un fax (noir / blanc), il faut jouer avec le fine tuning.

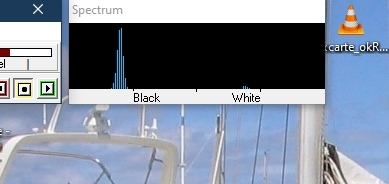

C'est facile si le logiciel affiche le 'spectre' comme JVCOMM32.
Il suffit que les pics soient (a peu près) sur le repère blanc ou noir (un ton de 1500 Hz par démodulation (désaccordée) pour le noir (issu d'une fréquence 8039,5 kHz par exemple pour Northwood ), de 2300 Hz pour le blanc (8040,5 kHz). C'est ce qui fait la 'petite musique' grelottante de hauteur globale variable selon le fine tuning (idéalement 'désaccordé' à 8040-1,9 = 8038,1 Khz) à l'audition. La 'porteuse' (sifflement) continue que l'on entend disparaît presque avec un récepteur de haute qualité.
PS L'émission est en modulation de fréquence (FM). Quand la réception est bonne, les pics sont très fins.
PS2 Certaines cartes de Pinneberg sont illisibles car les chiffres et symboles sont trop petits pour la faible définition des fax. Celles de Boston sont superbes, mais non captables généralement en Europe (émetteur de 4 kW seulement

28 fév. 202128 fév. 2021
0

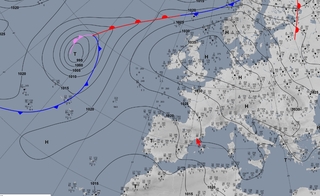

Exemple, la carte synoptique du DWD (bodenkarte Analyse) est évidemment illisible (même sans le fond gris)
www.dwd.de[...]en.html

01 mar. 2021
0

Pytheas54, tu l'as captée où cette carte de Boston ? Je suis justement en train d'en recevoir mais beaucoup moins propres, et c'est déjà une performance là où je suis. C'est vrai que ces cartes de Boston sont plus claires que les allemandes qui sont surchargées. Sinon, si c'est possible sur le récepteur, on peut s'aider du filtre IF (fréquence intermédiaire) pour améliorer la réception. Dans l'environnement parasité où je me trouve un atténuateur est utile aussi même pour les stations faibles. Sur mon ICOM cet atténuateur est de 20 dB ce qui est beaucoup mais même sur Boston il est utile, j'en suis à penser à fabriquer un atténuateur-adaptateur d'impédance entre l'antenne et le coaxial. Si vous avez un schéma à me proposer ...

01 mar. 2021
0

désolé, pas captée, sur internet avec OpenCpn

28 fév. 2021
0

Merci Phil. Ce n'est pas mal ... J'essaierai le logiciel demain, l'heure du dîner!

28 fév. 2021
0

Je viens de découvrir que l'on peut, en cours de réception, passer d'une fréquence à une autre si elles sont mémorisées, ce sans problème pour la réception. Le shift, lui, s'il n'est pas mémorisé pour chaque mémoire, reste identique.

Ça aide beaucoup d'avoir une antenne correcte, je crois que beaucoup de mes déboires viennent du fait qu'étant orienté plein Sud, les deux émetteurs de Northwood et Hambourg sont masqués par ma maison. Avec l'antenne que je viens de monter, je n'ai apparemment plus ce masque causé par la maison...

Au sujet de JWX, il tourne sous Linux mais peut fonctionner sous Windows ou Mac, il lui faut Java 8 à minima, est très petit en poids ou place sur le disque (474 KiB) et est automatique car il détecte tout seul les porteuses et enregistre automatiquement les images reçues en enchaînant les enregistrements. On peut aussi enregistrer le signal sur un magnéto si le bruit généré par l'ordinateur est trop important.
Conçu par un navigateur.

28 fév. 2021
0

JWX très intéressant document.

28 fév. 202128 fév. 2021
0

Pour Windows
"Après essai de divers logiciels « shareware » le plus agréable et complet est « JVCOMM32 "
www.hisse-et-oh.com[...]vcomm32

28 fév. 2021
0

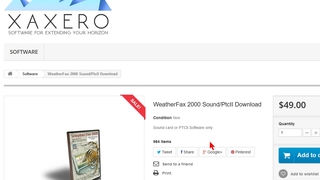

J'étais content avec xaxero ou nom du meme genre.
Payant mais il avait un connecteur.

01 mar. 2021
1

@Pytheas54: Merci beaucoup d'avoir partagé ce lien. J'essaierai Jvcomm32 aujourd'hui.

02 mar. 2021
0

Petit retour concernant la réception avec l'antenne fabrication maison.

Longueur 10m +/- 20cm en double fil de cuivre vernis de 1mm provenant d'un moteur électrique débobiné et montée en vertical à 45° (environ).
Orientation Est (point chaud) Ouest (point froid).
Point chaud à 9-10m du sol près du toit en tuiles et charpente bois (pour préciser, car il existe des charpentes en métal), point froid à 2m du sol. Isolants en plexiglas fabrication maison et fixations externes sur poteaux par garcette nylon.
Alimentation par coax TV 75 Ohms de petite qualité de 11m. Je ne suis pas certain que du coax de 50 Ohms ferait une grosse différence pour le moment au vu de l'antenne livrée avec le poste.
Pas de plan de sol, normal, pas de mise à la terre du poste qui est sur batterie.

Résultat :
Très peu de bruit (en apparence), affichage de la force du signal (en dBu) entre 50 et 65 et rapport signal sur bruit (en dB) entre zéro (00) et 15 suivant les fréquences reçues.
Réception correcte des fréquences basses de Hamburg, 3855 et 7880 sans problème, 13882.5 impossible. A noter que la fréquence 3855 semble être émise avec 10kW alors que la 7880 est à 20kW.
Réception beaucoup plus difficile de Northwood (puissance inférieure de 10kW sur toutes les fréquences d'émission mais réception "possible" de 2618.5 et 4610. 8040 impossible. Toutes les fréquences anglaises sont en 10kW. Un autre gros problème sur cet émetteur est qu'il est coupé entre deux émissions pour des raisons d'économies, il est difficile de se caler dessus proprement sauf à guetter le signal de synchronisation.

Mon antenne semble d'une meilleure réception sur les fréquences centrées sur 3.5-8.0 MHz en BLU. La faute à la longueur ? Si quelqu'un peut me dire.

Pour info, je reçois très bien (relatif, ce n'est pas de la Hi-Fi) des émissions radio musicales et commerciales du Portugal (9330 kHz avec un dBu de 80 et un S/B de 00) et Radio Channel 292 sur 9670 kHz (bande des 31 m) ou j'ai entendu l'intégrale du disque Sgt. Pepper's Lonely Hearts Club Band des Beatles avec un dBu de 76 et un S/B de 8 à 15, quasi en FM stéréo, mais passé les 11 MHz, c'est plus difficile à cause du bruit de fond.

02 mar. 2021
0

Deux réceptions il y a quelques minutes.
L'antenne y fait pour beaucoup.

En passant, je suis extrêmement étonné de la longévité sur la batterie, certains testeurs lui donnaient une durée de 24 heures d'écoute, là, je ne l'ai pas encore rechargé depuis près de quinze jours.

02 mar. 2021
0

Hé bien voilà, tu y es !
Pourquoi ne relies-tu pas la tresse du coaxial à un piquet de terre, côté antenne ? Cela améliorerait beaucoup, rien à voir avec la mise à la terre du poste.

03 mar. 2021
0

Wouhaïnotte ? Mais ça va "un peu" me compliquer les choses, je vais étudier ça.
Par contre, pour la réception, je me rends compte que certaines fréquences supérieures ne sont pas reçues du tout.
Longueur d'antenne, inclinaison, diamètre du fil ?
Any ideas ?

03 mar. 202103 mar. 2021
1

Je crois l'avoir montré dans un message illustré plus haut. Question de propagation possible en fonction de la position géographique respective de l'émetteur et du récepteur. C'est pour cela qu'il y a plusieurs fréquences d'ailleurs !!! Les fréquences élevées sont bien reçues, mais ailleurs qu'en France. C'est pourquoi les RA utilisent des logiciels comme ceux cités plus haut pour choisir les meilleurs fréquences à utiliser en fonction de leur position dans le monde et celle de leur contact.

05 mar. 202105 mar. 2021
0

Premièrement, la batterie semble durer éternellement! Je joue avec elle très souvent et c'est encore plus de la moitié de la charge.

Contrairement au Tecsun (660, 880 et plus) et au Sangean 909, le Xhdata D-808 ne couvre pas les fréquences du Navtex, donc je ne peux pas le tester.

Je n'utilise que l'antenne télescopique, à l'intérieur de la maison, et je reçois de nombreuses stations, je reçois très bien DWD 10100.8 (RTTY) et 7880 (RadioFax) Le service DWD est excellent et offre une couverture très complète de la méditerranée.

Je ne reçois pas les émissions UK Northwood. Je ne peux pas recevoir Cross La Garde (2677 Khz,
je n'ai pas encore essayé en 1696 Khz) ou Monaco Radio (4363, 8728, 13164 et 17260 Khz) même s'ils sont tous les deux proches de moi. Rien de Rome ou d'Athènes.

J'ai des problèmes avec l'audio et le PC: il y a un bruit considérable qui diminue avec la distance entre la radio et l'ordinateur. De plus, mon câble audio est court, mini-jack stéréo vers mini-jack stéréo: fonctionne bien pour RTTY mais pas trop pour le fax, je vais travailler là-dessus.

Pour moi, sans aucun doute, Jvcomm32 est de loin le meilleur logiciel et le plus convivial!

J'ai essayé l'application Android avec mon téléphone pour RTTY et Fax, sans câble, juste en utilisant le microphone du téléphone et j'aime ça: pas beaucoup d'effet du bruit externe (TV allumée, les gens parlent), pas de câbles à connecter et pas d'interférences sur la radio.

05 mar. 2021
0

ldpjour, si tu ne dis pas où tu es, orientation, environnement géographique, difficile de faire une comparaison fiable et viable.
Pour l'antenne, l'antenne télescopique est connectée à la même piste que l'antenne filaire extérieure, peut-être que tu as de bonnes conditions de réceptions (orientation, altitude, lieu calme sans trop de parasites ou d'interférences et pollution électronique.
La batterie reste très longtemps à 2 barres. Pour recharger, c'est long...

Perso, j'ai démonté le poste hier pour mettre un blindage derrière la carte côté fond et relié à la masse générale du poste, blindage situé à l'opposé de la façade, je n'ai plus l'effet de peau qui se produisait lorsque j'approchais ma main du poste et le prenais. L'avant est naturellement blindé par la grille du HP et par le blindage du clavier, même si la grille du HP n'est pas reliée au (-) du poste.

Non, on ne peut recevoir le Navtex, il faut un autre poste, mais pour le prix... Je n'ai pas encore testé le RTTY, je vais voir ça prochainement. Je soigne mon antenne d'abord.

Northwood est difficile à attraper chez moi et il y a souvent du fading et des moments de bruit (QRM) important. Je peux avoir Monaco, mais c'est trop faible.

Pour l'audio, aucun problème provoqué par l'ordinateur (Dell) sur batterie ou secteur, avec la box à côté et donc des générateurs de parasites que sont les alimentations à découpage depuis que j'ai l'antenne externe, mais j'ai remarqué un léger parasitage provenant du câble de charge lorsque je le branche pour alimenter le poste sur Northwood ou des stations faibles. Câble débranché, plus de parasite.
Mon câble audio fait soit 5m (pour tests) soit 1m, et ce dernier est muni de deux ferrites aux extrémités mais ça ne change rien à la qualité du son.
JVComm32 est bien, mais pas compatible Linux, j'utilise JWX plus simple (pas de graphes) et automatique en réception et aussi utilisable sous Win.
De quelle app Android tu parles ?

06 mar. 2021
0

@PhilGe:
Je suis situé dans une zone de maisons unifamiliales, sur une colline exposée sud à environ 20 m au-dessus du niveau de la mer. C'est entre Saint Raphael et Fréjus (Var). Il y a un faible niveau d'interférences. J'ai déconnecté le câble Ethernet et le signal reçu dans l'ordinateur portable s'est beaucoup amélioré.

Le logiciel que j'ai mentionné s'appelle "DroidRTTY" par Wolphi, la même entreprise propose également le Meteo Fax, les deux sont disponibles dans le Play Store.

J'utilise W-10 dans l'ordinateur portable, Linux dans le bureau. J'ai l'intention d'utiliser un ordinateur portable pour le bateau, donc mon choix de Jvcomm32.

La semaine prochaine, je vais essayer certaines des modifications que vous suggérez et voir comment cela se passe. Je n'ai pas encore travaillé sur l'antenne.

En attendant la fiabilité à long terme du produit, mon évaluation du Xhdata D-808 est simple: rien de mieux pour le prix, même pas pour le double du prix!

06 mar. 2021
0

Merci beaucoup ! Je me disais aussi que recevoir Monaco, surtout avec une antenne d'origine, il fallait être dans le Sud.
Tu peux essayer JWX pour voir, pas mal mais très simple et sans fioritures.
Je suis d'accord avec toi pour l'avis sur le D-808, même si je n'ai pu comparer avec d'autres et qu'il ne fait pas de réception NAVTEX, c'est dommage d'ailleurs. Très bon rapport Q/P pour le moment.
Il est curieusement silencieux sur les MW ou les LW, je ne sais plus mais il n'y a qu'une bobine sur le cadre ferrite, c'est peut-être à cause de ça. Mais je ne me sers pas de ces bandes.
Une chose curieuse au sujet de la batterie, je viens de la recharger, quelques heures après, l'affichage n'indique plus que deux barres sur trois. Je verrai à l'usage si la batterie est bonne ou si c'est un simple problème d'affichage.

06 mar. 2021
1

Pour recevoir le Navtex avec un poste de ce type, quelque soit la marque, bon courage…

06 mar. 202106 mar. 2021
0

Bonjour,
quelqu'a t il étudié cette solution de WinRadio?

WiNRADiO Marine Application Suite avec le récepteur G305e ("e"= externe, sinon il y a le récepteur G305i "i" = interne pour mettre dans un PC de type tour, comme une carte graphique ou autre.

Il n'y a pas de revendeur en France. J'ai demandé le prix de la solution au revendeur Allemand.

06 mar. 202106 mar. 2021
0

Winradio WR-G305e /WFM : 864 €
www.cbplus.com[...]39.html
ou
WR-G305i WiNRADiO Int PCI Standard Scanning Receiver 9kHz - 1.8G £692.95 (805 €)
à base de RTL-SDR
WiNRADiO AX-81S Active HF Antenna : 200 €
WiNRADiO G305 Series Application Gratos ?

HF/VHF Power Injector (Bias T) (WR-BT-650) $99.95

Le PC kivabien

==============

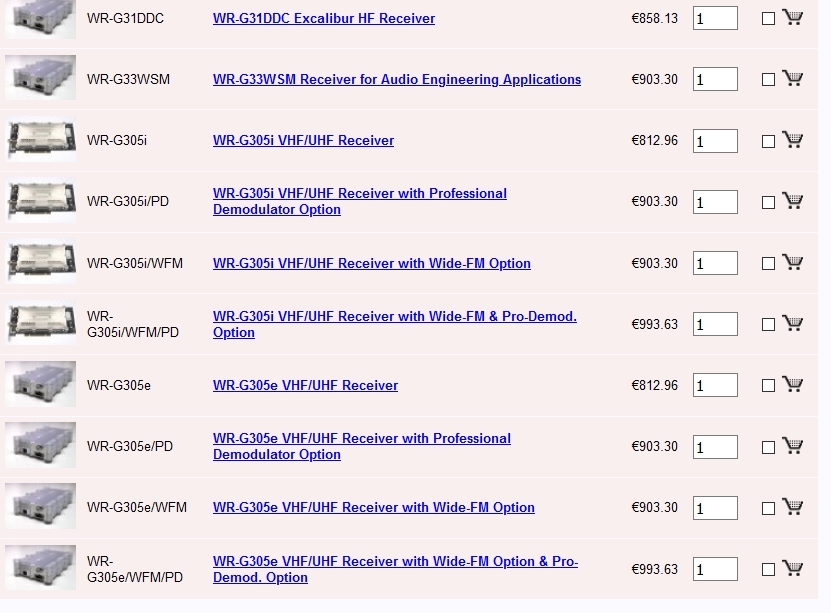

J'ai perdu mon temps, il y a une boutique en ligne avec les prix (sacré Courtox !) !!!
robogroup.com[...]op2.cgi

06 mar. 2021
0

C'est un peu cher pour un simple récepteur, mébon...

06 mar. 202106 mar. 2021
0

Merci Pytheas54 pour tes recherches.

J'aimerais un résumé d'expérience d'usage de produit par un utilisateur
Les Australiens ne sont pas mauvais en matériel spécialisé.
Je ne suis pas trop pressé..

Le prix est assez élevé..attention transport + TVA et droit de douane?

Le 305GE 815€ + Transport 32.67 , TVA sur l'ensemble 169.13 soit un total de €1014.75
Le logiciel ? En download payant?
Antenne?

J'aurai la réponse lundi des Allemands qui s'occupent aussi de la France. Les Italiens vendent juste le matériel pro et que pour l'Italie.

Eh !je n'ai pas de machine Windows ...sur LBC il en a plein

06 mar. 2021
0

Je l'ai déjà donné plus haut, en indiquant qu'il est très léger, simple d'utilisation, démarre automatiquement lors de la réception des signaux de synchro.
Gratuit, utilisable sur Mac, Win et Linux.

06 mar. 202106 mar. 2021
0

Voici un nouveau fichier son contenant un weatherfax complet du DWD (à partir d'un fichier MP4 d'une video trouvée sur Youtube, téléchargé avec l'appli kivabien, transformé en MP3, puis downsampling de 44100 Hz à 11025 Hz, mixage des pistes stéréo pour faire un fichier mono, heureusement on peut conserver le 32 bits flottant, et exportation finale en .wav pour que le fichier son soit analysable par JVCOMM32, ouf... JWX ne semble pas permettre d'analyser des fichiers externes)

PS Pour le fichier wav, j'ai coupé les 75 premières secondes (fin du fax précédent et intervalle sans signal, sauf (pseudo-)'porteuse'

La synchro a été ratée par le logiciel, d'où une image coupée en deux (verticalement)


07 mar. 2021
0

Fichier lu sans problème par JWX.
D'ailleurs, pas la peine de le repasser en mono s'il est en stéréo ou de le mettre en wav, JWX fonctionne avec n'importe quel fichier son lisible par le lecteur intégré (wav, MP4, MP3, ogg, etc.
Pour JVComm, sous Linux, il n'est pas compatible et je ne sais installer Wine correctement.
Mais quel était l'objet de ton message avec fichier joint, Pytheas ?

07 mar. 202107 mar. 2021
0

Merci Philgé. Bon, il faudra que regarde comment faire avec JWX que je ne maîtrise pas. Le fichier joint est le fichier son en wav dont je parle. Je ne comprends pas bien ta question...
PS Je ne veux pas du tout te 'vendre' JVCOMM32, mais je pense à tous ceux qui lisent et liront ce fil et qui sont sous Windows.

07 mar. 202107 mar. 2021
0

Bon, apparemment JWX ne fonctionne pas sur mon ordinateur (W10, 64 bits). Pas de réception à partir de la carte son. Sous Linux (Oracle virtual box avec Xubuntu) j'ai l'erreur suivante en activant la lecture depuis Youtube.
opensourceline: javax.sound.sampled.LineUnavailableException: line with format PCM_SIGNED 24000.0 Hz, 16 bit, mono, 2 bytes/frame, big-endian not supported
JWX se fait peut-être un peu vieux (Comme JVCOMM32 d'ailleurs que l'on doit tuer pour le fermer)

07 mar. 2021
0

L'erreur précédente étant peut-être due à l'emploi de VLC pour linux, j'ai essayé Audacious...
résultat pour JWX
Exception in thread "Thread-1" java.lang.NullPointerException
at jwx.AudioProcessor.write_output(AudioProcessor.java:188)
at jwx.AudioInputReader.run(AudioInputReader.java:146)
pytheas@pytheas:~$
Je jette l'éponge pour le moment !

07 mar. 202107 mar. 2021
0

Pytheas, il me semble que tu as une erreur Java, est-ce un ancien Java ou est-il à jour ?
Pour ma part, je viens de tester en allant sur in10 (la plaie) et l'installer, il fonctionne sans problème aucun hormis la configuration du son pour que je l'entende sur le PC et fasse du monitoring.
Et je ne cherche moi non plus pas à vendre quoi que ce soit, j'avais simplement indiqué ce soft très léger et qui fonctionne avec tout le monde (Mac, Linux et Win toutes versions) et démarre automatiquement.
Extrait du en ligne

Installation
As with most of my programs, JWX is released under the GPL.

This is the second version of this program. The first version was written in Python (WeatherReader), and was completely satisfactory, except I quickly discovered it wasn't going to be practical to create a Windows version (I run Linux, and Windows is always a second priority). So I rewrote the program in Java to assure platform portability.

Here are the JWX download options:

Linux/Macintosh Java executable JAR file
Windows installation executable
Java NetBeans source archive

NOTE: To function as it should, JWX requires a current Java runtime engine:

Windows: java.com[...]
Linux: OpenJDK, normally installed automatically, but the current Oracle Java release is preferred.
Macintosh: Available from Apple
Note for older Macintosh owners: If your computer cannot run Java 8 or newer, i.e. the latest Java version, it cannot run JWX. Sorry.

08 mar. 2021
0

Bonjour
le fichier ?.wav mis plus haut par Pytheas est exploité sans problème sur debian10 par fldigi et par le couple vlc/JWX..

09 mar. 2021
0

Merci Yantho de me remonter le moral. Après presque 50 ans d'informatique, je n'arrive pas à faire marcher JWX sur Xubuntu (3 ordi différents !) et il fonctionne mal sur W10 ;-)

09 mar. 202109 mar. 2021
0

En bas à droite sur l'interface il y deux champs, "in" et "out", as-tu joué un peu avec ? (Sélection des canaux audio entrée et sortie, mettre en "standby" d'abord). D'autre part pendant la lecture du fichier audio par vlc ou autre as-tu essayé "lock" dans JWX , il semble qu'il lance le décodage si le signal de "start" n'a pas été détecté.
D'autre part , pour moi, "vol" ne doit pas être à 0 (niveau d'entrée du décodeur)
Je ne trouve rien d'autre..

Fldigi me semble simple et n'a pas besoin de lecteur audio tiers.

09 mar. 2021
0

Ouaip (j'ai lu la doc)... Nada (JWX semble prendre le contrôle de la carte son sur W10 par exemple et branche le micro d'où larssen épouvantable, même quand je le désactive avant, pffff) Je vais essayer Fldigi (quand j'aurai le temps !)

09 mar. 2021
0

J'ai eu le même problème que toi, Pytheas concernant JWX. C'était Java, pourtant installé qui ne fonctionnait pas ou mal. J'ai suivi la prescription du doc JWX pour réinstaller Java.
Je suis sous Xubuntu 20.04 à jour.

Dans le Terminal en ligne de commande :
java -version
pour voir ce que tu as
Puis j'ai tapé :
sudo apt install default-jre
Tout est revenu dans l'ordre lorsque, dans un Terminal, pour ouvrir JWX, je tape :
java -jar JWX.jar
Ou que je tape le bash : bash JWX.txt suivant :

!/bin/bash

cd /home/phil/JWX
java -jar JWX.jar
Avec le fichier texte dans mon home. Un peu bourrin, mais je m'améliore.

Comme le souligne yantho, il faut vérifier les entrées et monitoring du son via les deux champs à droite, en bas. Là aussi, j'ai galéré avec les diverses entrées son de mon ordinateur car j'ai en plus un DisplayLink Dell, donc une entrée et sortie son par casque et micro intégré et plein d'entrées HDMI, virtual, etc ...

le threshold est par défaut à 30, ça ne change rien si je l'augmente, c'est la détection du signal de synchro pour le démarrage automatique de la réception.
Je suis en réception automatique et je contrôle la réception via les HP de l'ordinateur, donc le bruit (QRM) ou le fading.

Éventuellement, faire une recherche en ouvrant le mixeur audio ou l'interface de contrôle son entrées et sorties de ton OS et faire des essais.
Je rentre dans la prise jack 3.5 de mon ordinateur qui est mixte (son stéréo ET micro) donc quatre pôles sur le jack. J'ai mis un adaptateur (deux prises jack 3.5 femelles micro et écouteurs séparées vers une seule prise mâle 4 pôles) qui doit (pas sûr) me prendre les trois pôles du jack du cordon audio venant du poste récepteur et "adapte" pour entrer dans l'ordi, mais pour que j'ai une entrée micro correct ET un monitoring son dans les HP de l'ordi, il faut que je rentre dans le jack femelle "casque" alors que normalement, je devrais entrer via la prise marquée micro ... Vas savoir.
Il faut aussi vérifier que dans les paramètres son du contrôle du volume, on est bien sur l'entrée Microphone en entrée, en duplex stéréo analogique en sortie.
Rassures-toi, j'ai aussi eu ce souci (non résolu) avec Win10.
Et pour JVCOMM32, impossible de le faire fonctionner sous Win10, pareil pour Fldigi, sous Linux, dommage...

A partir d'un certain volume d'entrée, je peux pousser le son du poste à fond, rien ne se passe comme s'il y avait une adaptation de niveau dans l'ordinateur, et le volume dans JWX ne change plus.

09 mar. 2021
0

Je viens d'installer jwx sur w10, il ne reçoit rien en entrée, peut-être à cause de vlc, je n'ai pas insisté car je n'utilise pas w10.

Sur ma lancée j'ai fait la même chose avec fldigi, pas de pb , lit le fichier et affiche une carte..

09 mar. 2021
0

Bon, vous avez décidé tous de me faire perdre mon temps ! [humour], (alors que JVCOMM32 marche(à peut-près) bien !!!)
Merci !!!!

19 mar. 2021
0

Je peux recevoir ici (Sud) de nombreux RTTY et Radio Fax avec l'antenne télécopique. Avec l'antenne filaire externe que je reçois en utilisant Jvcomm32:

RTTY
DWD: 4583 kHz, 7646 kHz, 10100,8 kHz, 11039 kHz

NAVTEX
TURQUIE: 8431 Khz, 12654 Khz
FRANCE (?): 4207 Khz
Inconnu International: 4209,5 kHz

RadioFax:
DWD: 3855 Khz, 7880 Khz, 13882.5 Khz
Northwood: 4610 Khz, 8048 Khz, 11086.5 Khz
Athens: 4481 Khz, 8105 Khz

20 mar. 2021
0

Un PL-660 en vente sur le BC pour 80€

20 mar. 2021
0

4 piles AA, non rechargeables? J'espère qu'elles durent longtemps. Pour ça, le D-808 est très bien.

Votre réponse

Merci de contribuer aux réponses sur HISSE ET OH !

Merci de vérifier de bien répondre au sujet. Fournisser des détails sur votre réponse et partager votre expérience et vos recherches !

Mais éviter de …

  • Demander de l'aide ou de répondre à une autre question (utiliser les commentaires dans ce cas).
  • Porter un jugement et manquer de respect dans votre réponse.
  • Pour plus d'information, consulter la FAQ et la Charte de HISSE ET OH !

Déposer un fichier ici ou Cliquer pour envoyer

lever  du  soleil  à la  Cala  Mongo Costa  Brava

Après la pluie...

  • 4.5 (159)

lever du soleil à la Cala Mongo Costa Brava

mars 2021
