Avis sur boulon de quille

Bonjour à toutes et à tous,

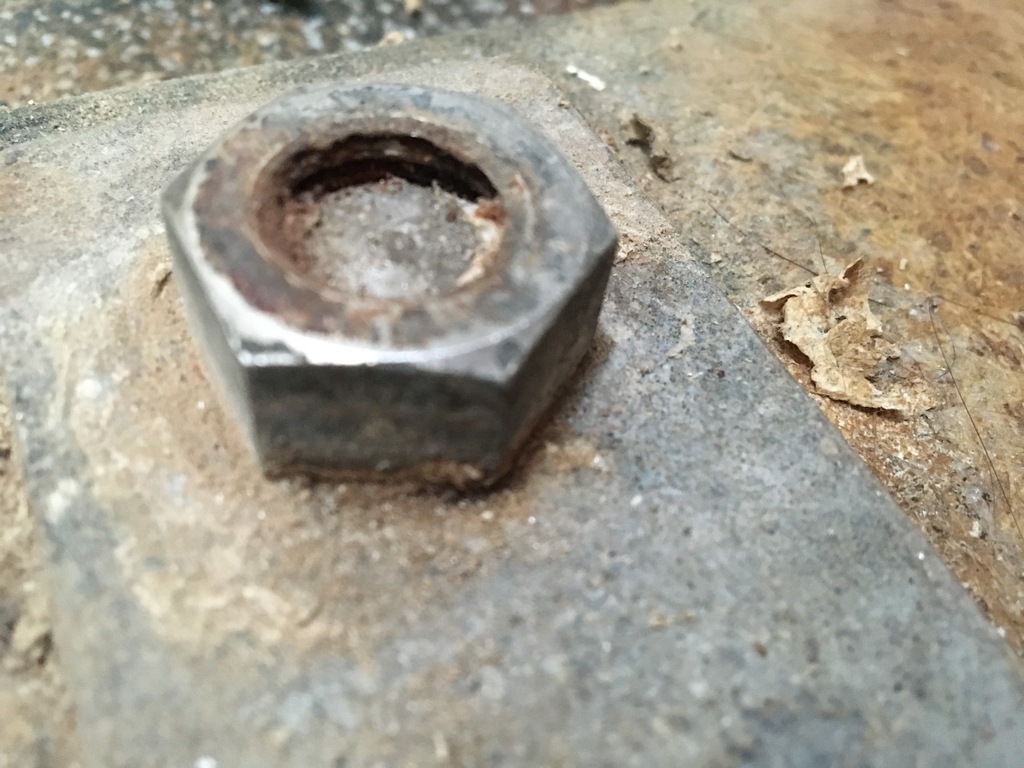

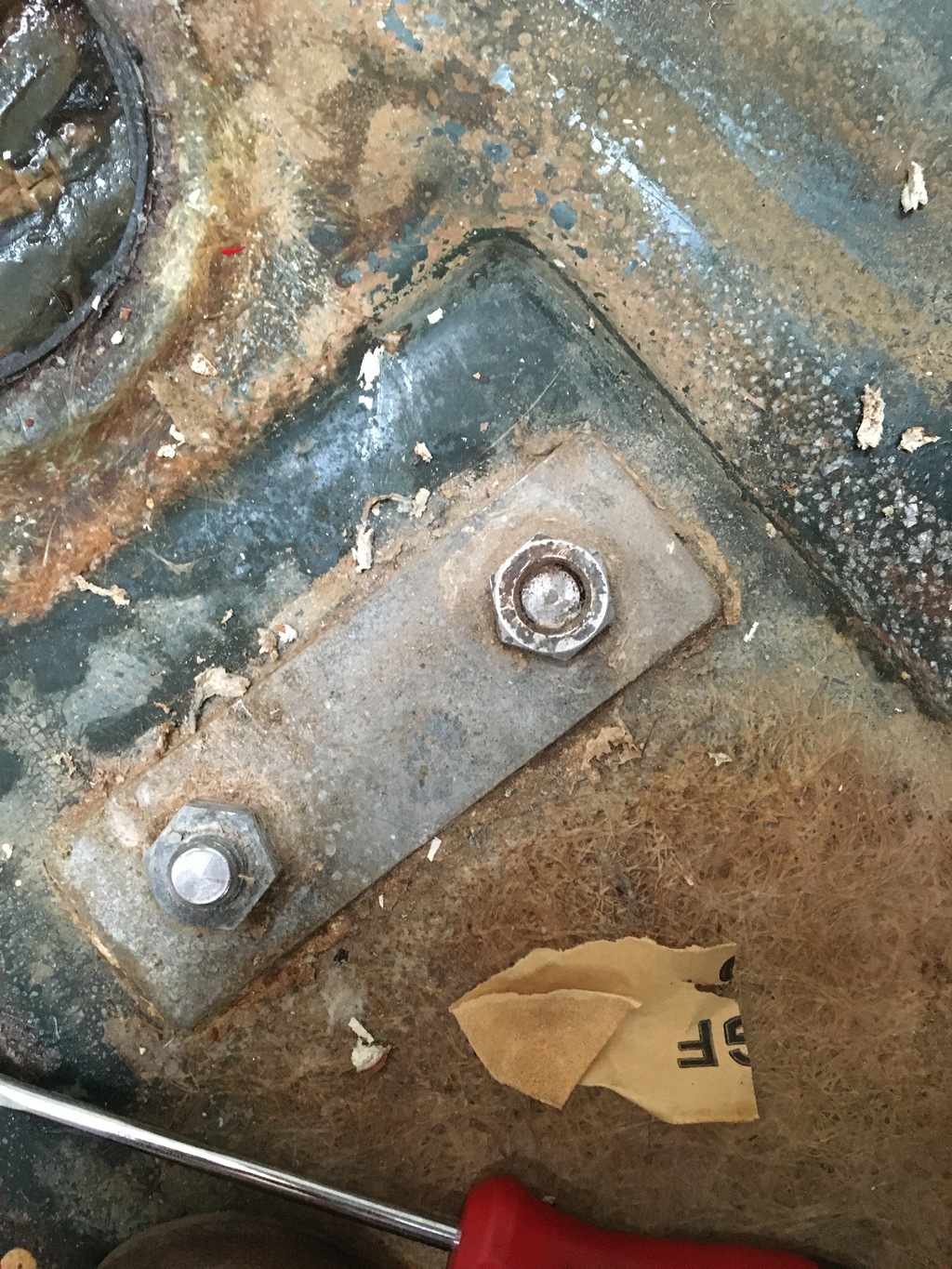

J’aurais besoin d’un avis sur mes boulons de quilles. Je vois que une des têtes de vis ne dépasse pas au dessus du boulon (voir la photo). Pensez vous que cela pourrait apporter une faiblesse ? Merci à vous,
Jon

L'équipage
20 juil. 2022
20 juil. 2022
1

En mécanique on assure le serrage d'un boulon à minima 3 tours et demi je ne suis pas sur qu'il y soit...


20 juil. 2022
2

essaie de serrer un peu sans trop forcer ,tu peux peut être enlever la plaque et la remplacer par une plus fine pour serrer et la remettre après
normalement on resserre les écrous une fois tous les dix ans ,car il y a un écrasement du joint .


jminet:Euh... Au bout de 40 ans ça branloche alors ?Faut p'tet que je fasse qqchose·le 20 juil. 2022 21:21
lolapo:Un de mes voisins au chantier qui a un jeanneau.SO. 45 (??) me disait qu'il était recommandé par l'usine de resserrer les boulons de quille. Le délai , je.ne m'en souvient pas ?Son voilier à +/- 15 ans.Donc, suivre le conseil de Catman est un +++.·le 20 juil. 2022 22:31
Jon255:merci pour les conseils ! ·le 21 juil. 2022 14:26
20 juil. 2022
2

40 ans ? En tous cas, c'est propre...y'a des bateaux récents moins bien équipés


21 juil. 2022
1

bonjour

si je faisais un resserage sur celui peu visser , je le demonterai avant pour bien nettoyer l'ecrou et la tige filetee

a bientot sur l'eau


Jon255:merci pour le conseil ! cette manipulation peut elle être faite avec le bateau a flot ? ·le 21 juil. 2022 14:18
21 juil. 202221 juil. 2022
1

les conseils des chantiers ,si vous saviez ce que j'en pense ;
les navires sont dessinés par des architectes et construits par des financiers
et comme il faut une peu de littérature avec pour faire sérieux on en met une tartine d'évidences ,
l'expérience des chantiers vient des retours de concessionnaires ,comme maintenant les modèles changent plus vite qu'ils ne sont vendus ,à chaque fois ce sont les acheteurs qui essuient les plâtres .
j'arrête là ou je vais devenir impoli
cet écrou il est comme ça de puis le début et au contrôle qualité ,ça ne les a pas gènés
alain


21 juil. 2022
0

à votre avis , combien d'employés ont mis les pieds sur un navire sorti du chantier ou ils travaillent en mer et en navigation ?


22 juil. 2022
0

Thierry0809, ce ne serait pas plutôt, par traditions, 3 tours au delà de la face vue de l'écrou?

Toutefois, pour respecter la norme NF EN 1090-2
La longueur des vis doit être choisie de manière à satisfaire, après serrage, aux exigences suivantes concernant le dépassement de l'extrémité de la vis au‐delà de la face de l'écrou et la longueur du filetage.
La longueur de dépassement doit être au moins égale à la longueur d'un pas de filetage mesurée entre la face extérieure de l'écrou et !extrémité de la vis pour des assemblages précontraints et non précontraints.
...

Sinon, pour les canadiens:
Malgré la croyance populaire, il n’est pas nécessaire d’avoir une longueur minimale de trois filets qui dépasse de la face extérieure de l’écrou pour développer pleinement sa capacité. En fait, selon la norme CAN/CSA S6-14 (art. A10.1.6.7), l’extrémité du boulon doit simplement atteindre ou dépasser la face extérieure de l’écrou pour être considérée acceptable.

Donc, de toute façon la longueur du goujon en photo du premier message est trop courte! :-(


lolapo:Il existe des écrous moins épais 😂. Pour moi la norme est 1 1/2 filet au dessus mini . Donc le chantier ne respecte pas les normes . Faut les dénoncer . Ainsi , après les palabres , le chantier t'offrira des gougeons plus longs .·le 22 juil. 2022 22:12
Jon255:Donc pour être sur, il vaut mieux changer les gougeons ?·le 22 juil. 2022 23:34
22 juil. 202222 juil. 2022
3

c'est peut-être un boulon qui se recroqueville avec le froid ! ça me fait la même chose l'hiver dans mon slip ... tu navigues sous des latitudes polaires ?


Seter:Syndrome de l’escargot ·le 23 juil. 2022 06:39
