avis aux électriciens

Recherche un schéma de branchement pour un boitier 220 V comprenant un disjoncteur différentiel et deux disjoncteurs.
Je n'ai pas trouver ni sur le bouquin LN ni ailleurs....
Merci d'avance.
Véro

L'équipage
28 juil. 2005
28 juil. 2005
0

tu veux cabler tout le boitier
ou juste le raccorder?

28 juil. 2005
0

réponse
Je dois brancher l'arriver du 220 V et les deux lignes de distribution. Le boitier est de type AD déjà composé d'un différentiel et de 2 disjoncteurs... je pense que le boitier doit déjà être monté...
Je pense plus donc au raccordement.
A++
Véro

28 juil. 200516 juin 2020
0

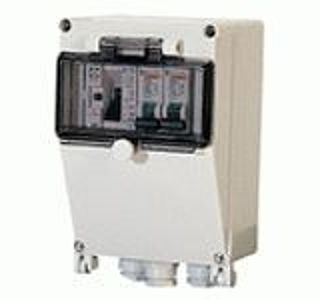

c'est celui là?
ton arrivée electrique se branche sur le disjoncteur différentiel et ensuite tu fais partir des fils des 2 autres disjoncteurs vers les destinations que tu veux

28 juil. 2005
0

Oui c'est cela même
Merci si tu as le schéma..
A+
Véro

28 juil. 2005
0

Le fournisseur aurait
pu quand même livrer le schéma !

C'est bien comme expliqué plus haut, ne pas oublier de raccorder les fils de terre (verts/jaunes), il doit y avoir dans le boîtier une barrette en laiton avec des vis pour cet usage.

_/)

28 juil. 2005
0

Et Oui hélas
ils sont vendu sans schéma et le vendeur n'en dispose pas...enfin il m'a fait une ristourne mais même sans ristourne ils les vendent sans notice de montage.
Véro

28 juil. 2005
0

la !!!
po cool sa tili!!! ptdrrrr ;-)

28 juil. 2005
0

j'ai pensé la même chose
mais n'ai pas osé le dire... c'est tellement banal que pourquoi imprimer des notices... au moins les forêt sans portent mieux...
Enfin un schéma précis me serait quand même utile.
Véro

28 juil. 2005
0

Merci
et A++
Véro

28 juil. 2005
0

Pour se consoler,
on peut penser que le fabriquant n'a pas fourni de schéma car un électricien n'en a pas besoin pour un montage aussi simple... ;-)

_/)

28 juil. 2005
0

j'ai demandé à un copain
electro de faire un croquis, parce que moi, déjà un trait droit avec une règle je sais pas faire, en plus les couleurs et tout c'est pas mon rayon.

la pensée du jour :
mangez un castor, vous sauverez un arbre

28 juil. 200516 juin 2020
0

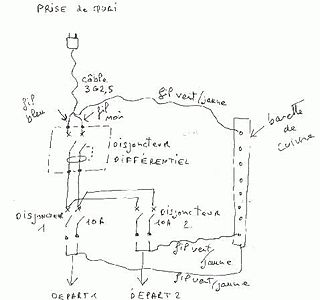

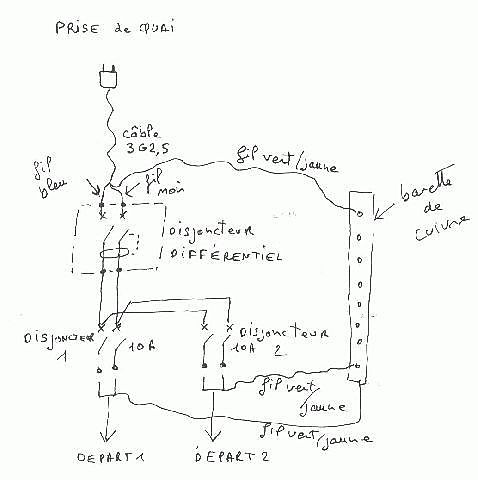

petit dessin,
à main levée.

28 juil. 2005
0

Vu
et approuvé ! ;-)

_/)

28 juil. 2005
0

dessin
simple et bien fait ! ;-)
de plus vero tu doit avoir sur ton differenciel un bouton test
quand toute ton instalation est faite et sous tention en enfonçant se bouton il doit declencher
si il declenche pas tu doit avoir un blem mais avec le schema que Falcor a fait, tu verra pas compliqué :-p

28 juil. 2005
0

cool cool les gars
je sais que c'est l'heure de l'appéro...
mais enfin!!!!
Véro

28 juil. 2005
0

désolée je n'avais pas vue le croquis joint
Alors merci je pense que cela me conviens... à moi maintenant de mettre en application.
Merci encore et A++
Petite note... il est vrai que les pro n'ont plus besoin de notice et ne pense pas eux-même faire le croquis plus simple que des explications
A++ les gars et encore merci
Véro

28 juil. 2005
0

ben falcor!!
tremblé mais juste! !! t est gentil tout plein le saint bernard du site!! discret ! mais présent pour les en peine de!!! merci a toi!!bon vent!!

28 juil. 2005
0

En relisant tout le fil,
je m'aperçoit que j'ai le même défaut que la plupart des pros : à savoir que l'explication de Spot me paraissait tellement simple et évidente, que je n'ai pas eu le réflexe de Falcor qui a fait ce que demande Véro depuis le début : un croquis !

Promis : la prochaine fois, je serais plus attentif… ;-)

_/)

28 juil. 200516 juin 2020
0

arrêtez,
vous allez me faire rougir :-D

28 juil. 2005
0

pas que l'on ne veuille pas
faire de croquis, mais comment employer se..... de scaner!!!! :-(
je sais suis belge!!!! :-D :-D :-D

28 juil. 2005
0

Géo
pour le scanner je na sais pas t'aider mais si tu a un problème avec ton traitement de texte je peux t'aider!
Tu fais ton texte et pour l'imprimer tu poses l'écran sur ton copieur et hop c'est imprimé :-D

28 juil. 2005
0

mdrrrrrrr babou
on vois que tu est belge ossi !! ptdrrr ;-) :-D

28 juil. 2005
0

j'ai entendu belge...
bon bon restons... branchés

28 juil. 2005
0

Faut jamais demander
à un électricien s'il est "branché" ou "au courant" ! Ca l'énerve :tesur:

_/)

29 juil. 2005
0

Laisse tomber....
...les électriciens ils sont tous a la masse, quand ils sont pas déphasé (quadrature avant ou arriere)tu peux quand méme essayer de garder le contact avec eux sous reserve qu'ils pétent pas un plomb. Non vraiment c'est pas des lumiéres, surement lié a leur baisse de tension......
:mdr:

29 juil. 2005
0

Peut-être est-il préférable
de lui demander si il n'a pas oublier de mettre les pieds dans l'eau ou de prendre un bain d'eau salée pour se brancher ou se tenir au courant...
A++
Véro

29 juil. 2005
0

Ouaip...
mais nous sommes tous bien équipé pour recharger... :-)

_/)

29 juil. 2005
0

et en plus.....
c'est ou en continu ou 50 fois à la seconde ...
même si les amerlocs c'est 60 (il faut toujours qu'ils fassent mieux)
:-D
