Autohelm 6000 avec unité de puissance

Bonjour j ai un pilot autohelm 6000 enfin l unité de commande il y a marquer 6000 mais l unité de puissance parait plus ancienne il y a 4 transistor un gros boitier alu et un petit relais le petit relais ne s enclenche pas avez vous des schémas merci

L'équipage
20 mar. 2021
21 mar. 2021
0

Merci de mettre la photo de ton matériel, j’ai des schémas .

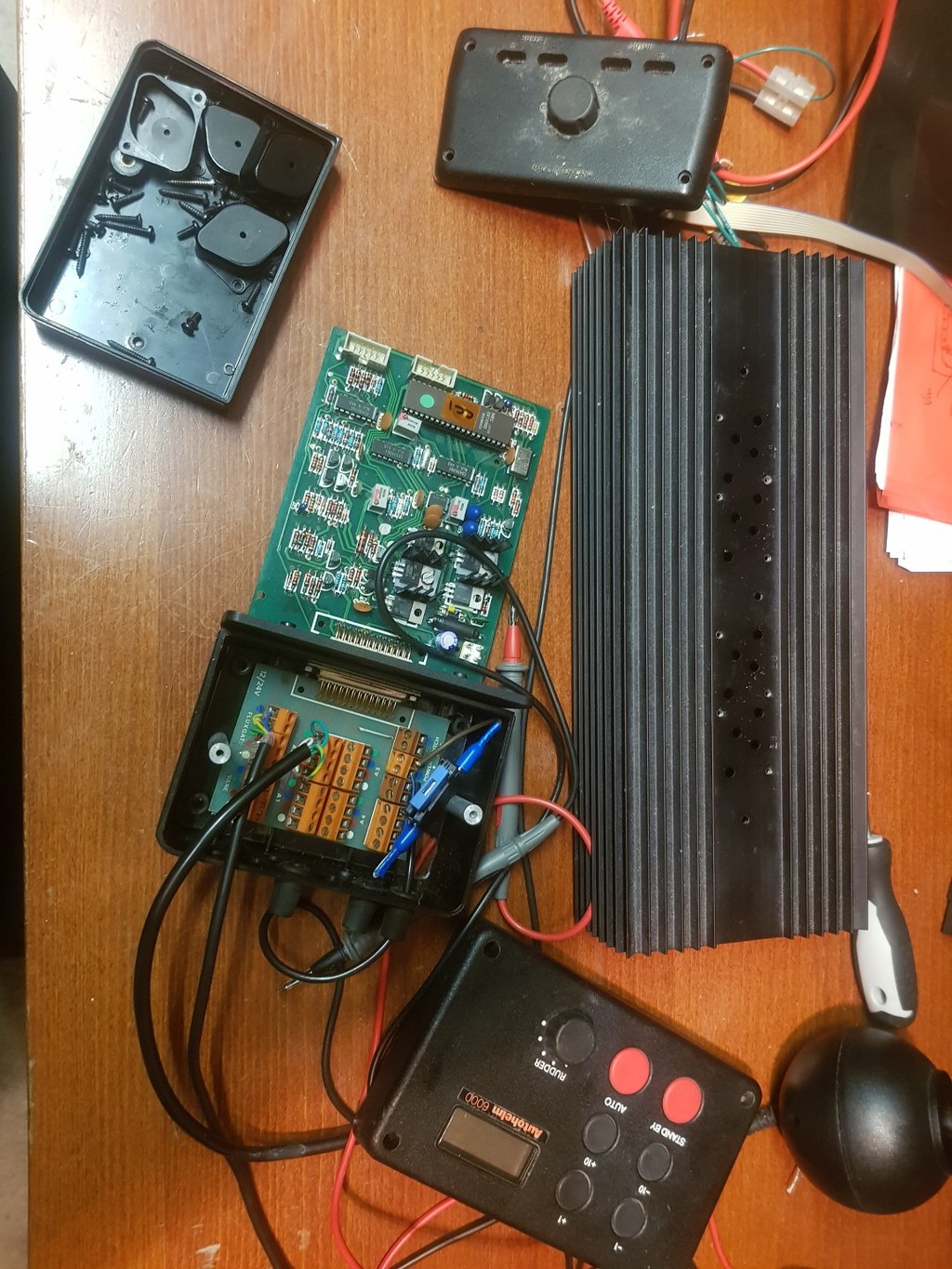

maeliloedi:voici la photo ca ressemble au 7000 mais le bus a 4 fil alors que le 7000 en a 3·le 21 mar. 2021 19:19
21 mar. 2021
21 mar. 2021
0

voila ca ressemble au 7000 mais celui la a 4 fils au bus alors que le 7000 en a 3


21 mar. 2021
0

C’est un modèle AH6000
Voici l’éclaté
Où sont les transistors, qui doivent être fixés sur le boîtier?
Il manque la carte de puissance ?


albor:Ton matériel est incomplet et ne peut pas fonctionner tel quel·le 21 mar. 2021 20:34
21 mar. 2021
0

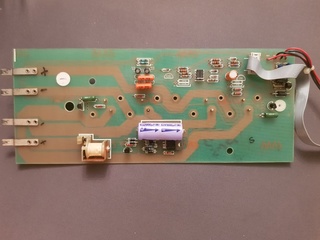

ok les transistor sont démonté il y en a 4 deux d un modèle et deux autres d un autre modèle la carte de puissance est dans le boitier alu a tu les schémas pour réparer merci


21 mar. 2021
0

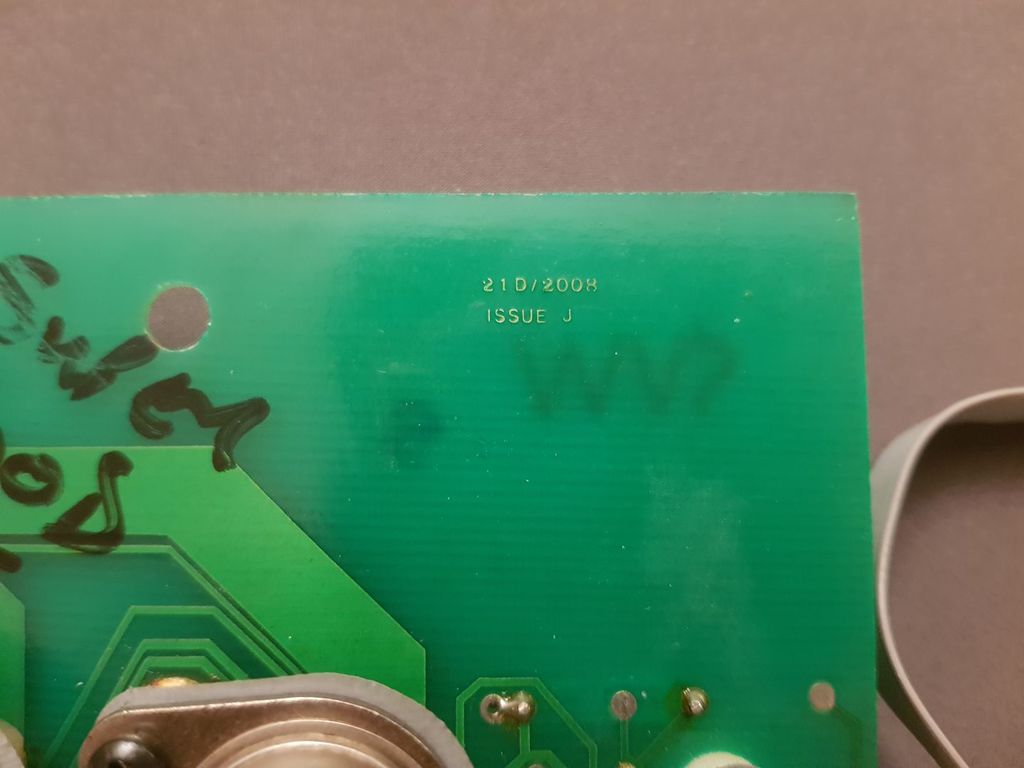

Pour la carte de puissance donne moi la rêférence (Z 051 ?)


21 mar. 2021
0

le relais ne colle plus il n y a pas de numero


21 mar. 2021
0

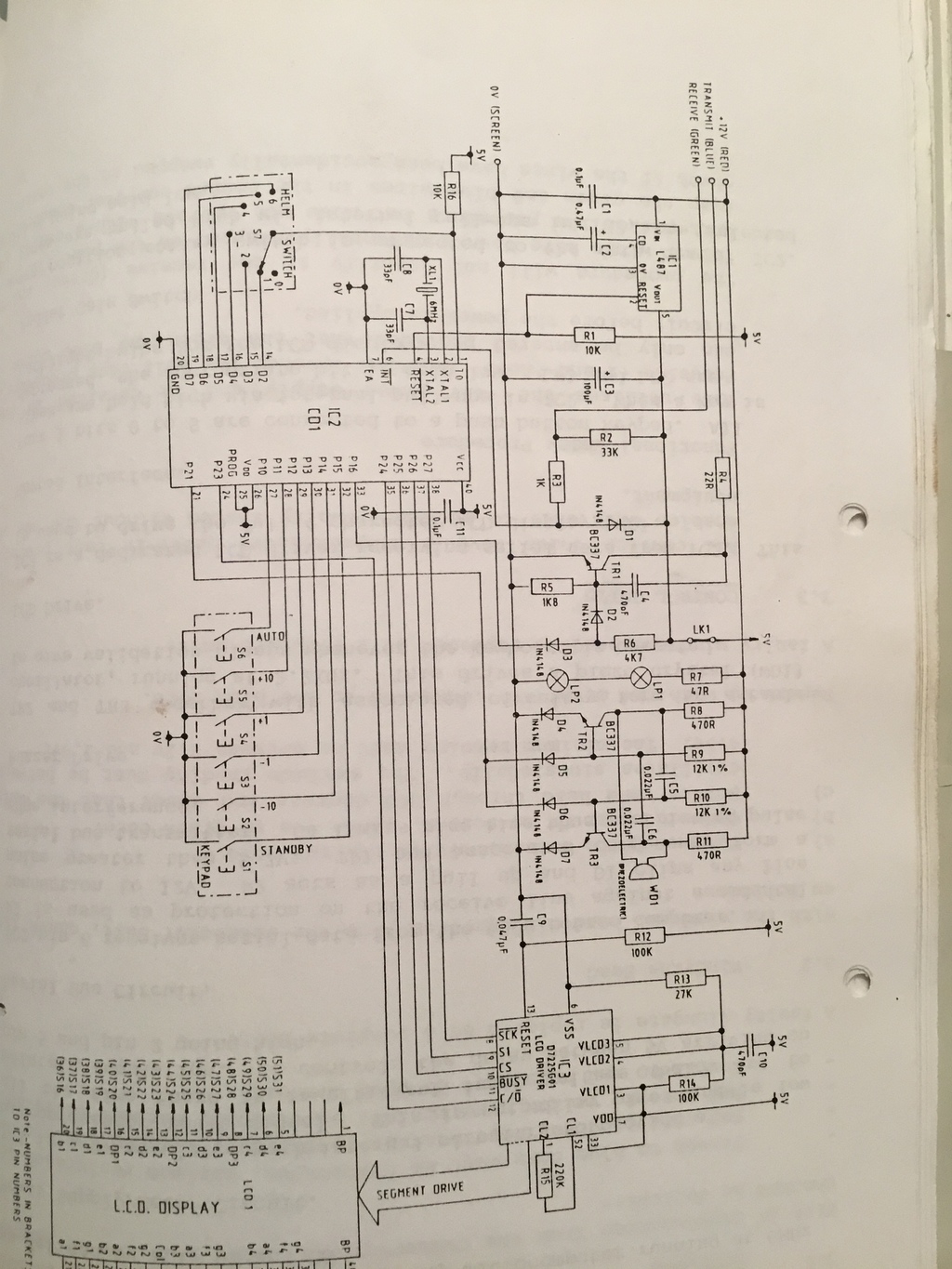

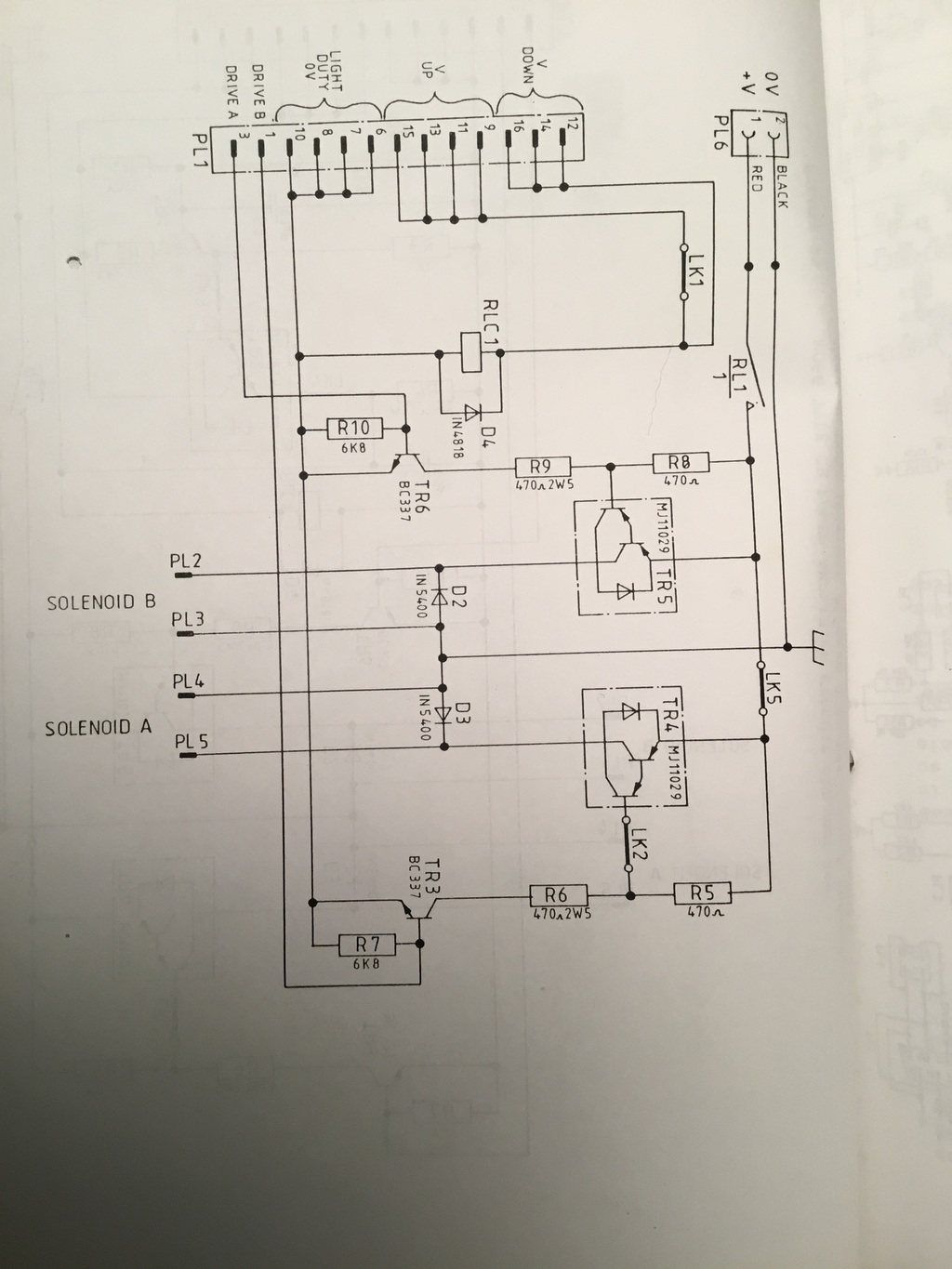

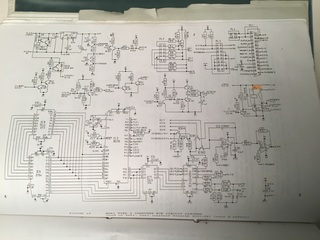

Schéma électronique
Le relais est une sécurité Qui protège des inversions de polarité


albor:La carte est un peu différente mais c’est le même fonctionnement ·le 21 mar. 2021 22:06
21 mar. 2021
0

l unité de commande marche elle se met sur a on peut faire -10 ou +10 mais il ne se passe rien en sortie de puissance


21 mar. 2021
0

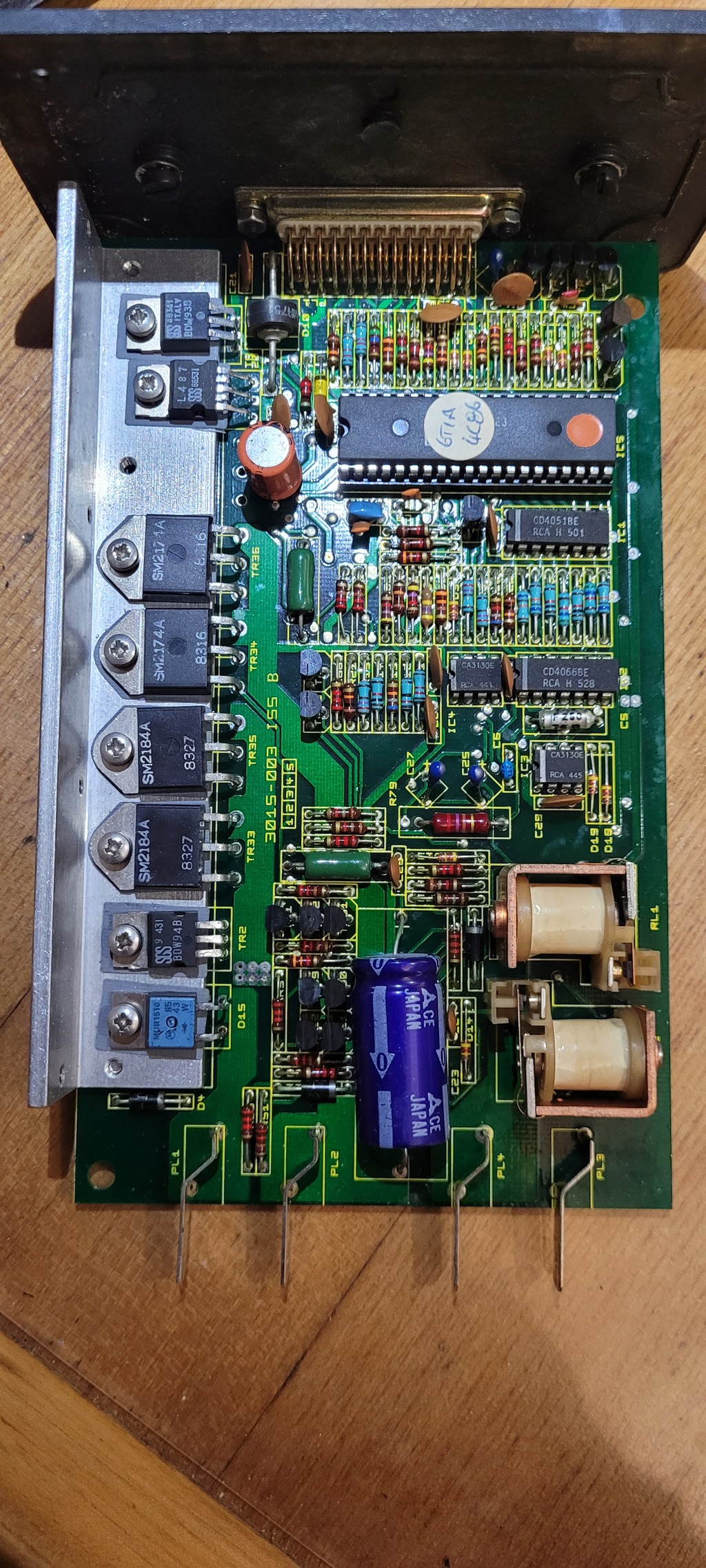

La carte de puissance est reliée au calculateur avec une prise à 10 contacts et a un pont en H. Elle a aussi un convertisseur 24V 12v pour le calculateur. A tu le schéma de la protection contre les inversions qui est probablement la cause de la panne


21 mar. 2021
0

La carte est différente mais les fonctions sont identiques
À toi de jouer ! 🤓


maeliloedi:Merci albor·le 22 mar. 2021 17:46
22 mar. 2021
0

Bonjour Albor,
As-tu des infos sur les dates de sortie des différents appareils Autohelm ?
Malheureusement les dates ne figurent pas sur les manuels.

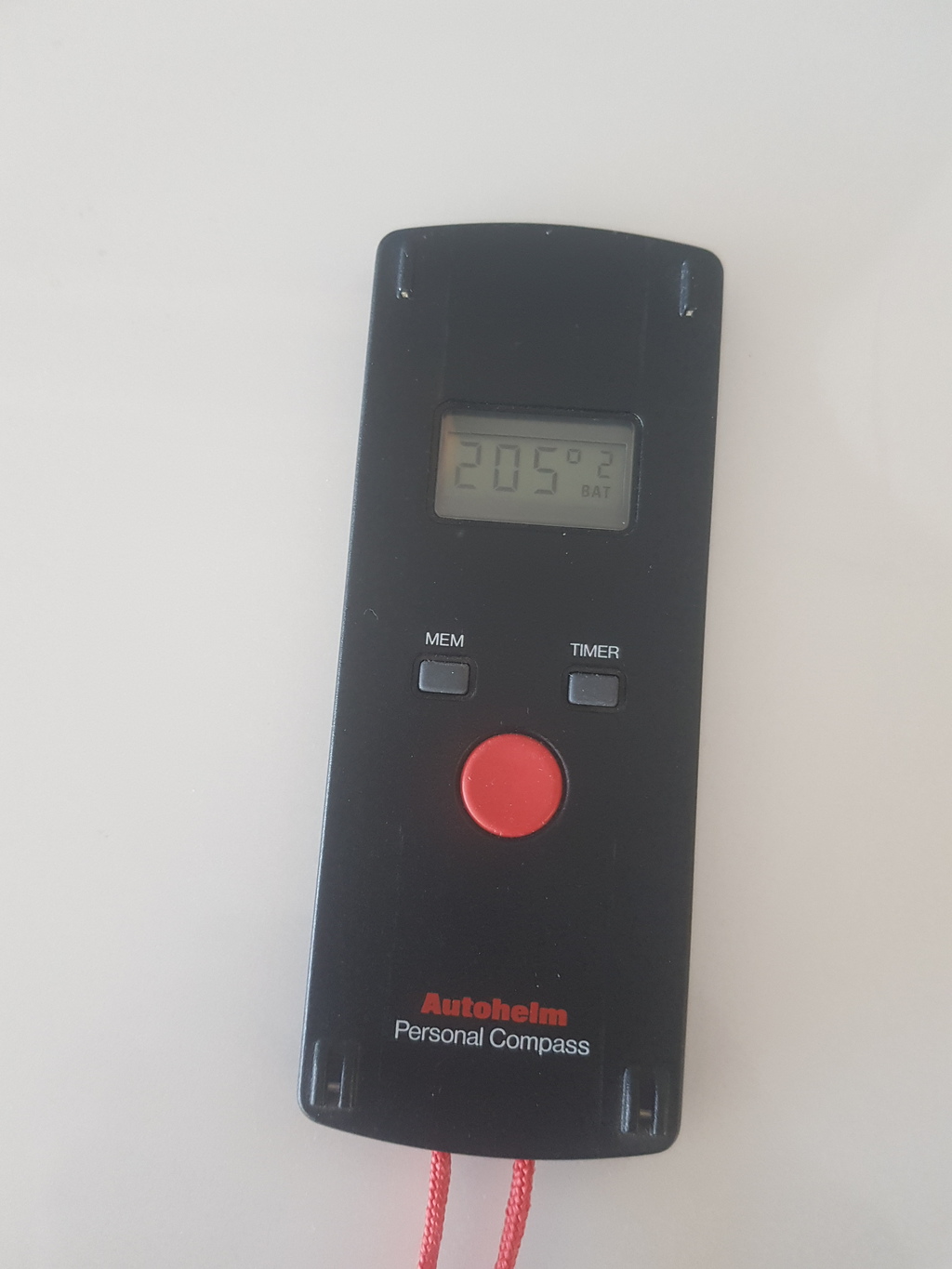

J'aimerai savoir pour les AH2000, 3000 et 6000 ainsi que le compas de relèvement électronique "personal compass".
J'ai acheté l'AH2000 et le compas de relèvement il y a tellement longtemps que je ne retrouve pas de facture ni de date.
Ils sont toujours comme neufs alors que je m'en suis beaucoup servi.


22 mar. 2021
0

Bonjour J-Marc
La série des AH date des années 85/90


22 mar. 2021
0

Merci Albor
Oups ... Les années passent
EN tout cas, leur plastique est vraiment exceptionnel. Peut-être que la couleur noire y est aussi pour quelques chose vis-a-vis des UV. Mais les caoutchoucs sont aussi de très bonne qualité.
