Augmentation puissance panneaux solaires

Bonjour
Cherche informations sur mon installation.
2x 150 w en série sur mptt victron 30 A

3x 100 w en parallèle sur mpw 20 A

J ai rajouté mais non branchement pour l instant 2x 120 w que je compte brancher sur un Mptt victron 100/50 .

Parc batterie 600 amp gel

Je précise que je suis au Guatemala. Ici peu de spécialistes en la matière et que j equipe le bateau pour de longue traversée.

Merci de vos conseils

J ai un peu de connaissances tout de même sur serie et parallèle. Ce qui me pose question c est la diversité dans les branchements et les régulateurs. Avec cette configuration je produit 24 amp au plus fort de la journée.

L'équipage
29 sept. 2021
29 sept. 202129 sept. 2021
0

Bonjour,
Pour éviter de t'induire en erreur en toute bonne foi, il faudrait d'abord connaître les caractéristiques de tes panneaux:
-tension à vide,
-tension au mpp,
-intensité au mpp,
plus éventuellement le nombre de cellules, l'âge et l'état de tes panneaux.

Ta production me paraît assez modeste.

Ensuite les caractéristiques du mppt de 30A (est ce un Victron 100/30?) et du pmw.


29 sept. 2021
0

Dans tous les cas P=UI et c'est la surface des panneaux solaires et l'ensoleillement disponible qui fixent la puissance utilisable. De nos jours les régulateurs à découpage en aval ont un assez bon rendement.


29 sept. 2021
0

Oui en entrée du régulateur; pas en sortie.
Si les PV produisent 300W sous 17A en 17v; pour une tension de batterie de 12,5V, le mppt sortira 23A et le pwm 17A.
Ensuite pour un même nombre de cellules les caractéristiques des PV peuvent être très différentes.
Sinon il n'y aurait jamais de pb.


outremer:A noter aussi que Q=It règne en électrochimie . ·le 29 sept. 23:33
30 sept. 2021
0

Hello,
Heu,pour ma part, je me base sur un voltage à 20V, donc 5A maxi de production pour un panneau de 100W par exemple.
C'est vérifié sur mon installation de 270W en parallèle, âgée de quelques années, qui produit au mieux 13.5A avec un regulateur MPTT.
Donc effectivement, ton installation devrait produire un peu plus, et se rapprocher des 30A ?


30 sept. 202130 sept. 2021
0

C'est pour cela qu'il faut les caractéristiques des panneaux. A priori, je tenterai de mettre le mppt 30 sur les 3 PV de 100W en série et le pwm sur les 2 PV de 150W en //.
En supposant une tension de 20V et un rendement des PV de 80%, cela devrait donner idéalement si les PV sont homogènes:
au mppt: 300W x 0,8 = 280W = 60V x 12A -> 22A sous 12,5V
au pwm: 300W x 0,8 = 280W = 20V x 14A -> 14A sous 12,5V
soit en pratique au total entre 30 et 35 ampères


julau:Bonjour, J'aimerai bien connaître les références d'un PS qui a un rendement de 80%. Celui que j'ai acheté par HEO un 100w souple donne bien 20v à vide et 5 A en court circuit mais là la tension est de 0 donc pour moi un rendement constaté de 10 à 12% ·le 02 oct. 19:22
matelot@19001:Une batterie plomb ne charge pas à 12,5 V, mais plutôt aux alentours de 14 V.·le 02 oct. 20:50
kerponant:à juleau, voir mon post avec photo plus bas (90% avec des panneaux de 10 ans en Bretagne).à matelot@19001: quand je parle de 12,5v il ne s"agit pas de la tension appliquée par le régulateur qui est de 14,4v en phase d'absorption mais de l'état de charge de la batterie au moment où on l'applique.Si on considère qu'à un état de charge est lié une tension aux bornes:100 % 12,7 V90 % 12,6 V80 % 12,5 V70 % 12,3 V60 % 12,2 V50 % 12,1 V40 % 12,0 V30 % 11,8 V20 % 11,7 Vça signifie que je considère une batterie chargée à 70/80% c'est à dire pas le matin en début de charge où elle pourrait être à 12,1 mais quand le soleil aura bien monté.De toutes façons il y a tellement de paramètres qui interfèrent et qu'il faudrait quantifier un à un qu'une estimation rigoureuse est impossible.On ne peut qu'appliquer des principes.·le 03 oct. 11:08
02 oct. 2021
0

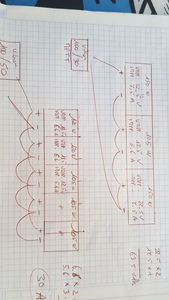

Ce montage vous semble t il correct ?


Elect:Tu as tout intérêt à remplacer le 105W de la config série par un 120W de la config parallèle, tu auras 425.7W contre 355.6W actuellement. La config parallèle elle, sera peux impactée.·le 03 oct. 08:29
02 oct. 2021
0

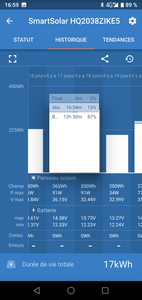

Fin mai 2021 (et ce n'est pas la seule fois) au soleil de Bretagne j'obtenais 91W de 2 panneaux solaires de 50w de 10 ans d'âge en série sur un mppt Victron 75/15 soit plus de 90% de leur puissance nominale.
Il n'est donc pas illusoire de compter 80% au Guatemala situé plus près de l'équateur.
La puissance délivrée dépend de l'état de charge de la batterie; moins elle est chargée plus elle pourra absorber.
En floating ce sera nada ou presque.
Pour revenir à la question de notre ami, le schéma qu'il propose fonctionnera mais sans doute pas de façon optimale.
A moins que ça lui importe peu, il risque de perdre de précieuses ampères.
Si les pwm écrêtant la tension se prêtent bien au montage en //, il n'en est pas de même des mppt dont on peut dire qu'ils transforment les volts excédentaires en ampères.
On a donc tout intérêt à leur présenter en entrée la tension maximum admissible (soit pour 100V 4 panneaux de 12V 36 cellules en série).
Si ce sont des souples à 32 cellules on peut même envisager d'en mettre 5.
En plus ce sera tout bénéfice car ça divisera par autant l'intensité (donc la perte par effet joule) parcourant les câbles entre les panneaux et le régulateur.
Mais l'association des panneaux doit se faire en fonction de leurs caractéristiques.
Sinon c'est la roulette.
Une carpe et un lapin doivent être sur des régulateurs séparés.
D'où ma question: quelles sont les caractéristiques des panneaux?
Personnellement avant de brancher d'autres panneaux, j'essaierai déjà de tirer plus de ceux déjà en place.


03 oct. 2021
-1

Peut être commence par optimiser les batteries....
