Attention au "Multitop" Profurl

Nous avons casse l etai avant, cable casse net au ras du manchon haut, par chance nous avons reussi a ne pas demater.
L enrouleur a en haut, entre la fin des tubes du profil et le manchon, une piece en plastique noir a forme se soucoupe modelee, qui doit servir a empecher la drisse de s enrouler autour de l etai
Apres un examen des pieces/morceaux, je constate:
1. Le cable s est casse exactement dans la partie cachee par le multitop
2. Le different etat d oxydation des brins exterieurs et des interieurs (monotoron 1x19 classique) montre vraisemblablement une rupture d abord des brins exterieurs (dont la couleur de:la section parait montrer une rupture plus ancienne), puis petit a petit des interieurs, dont la section apparait tres brillante, jusqu a la rupture totale du cable
3. Tout le haubannage est de 2009, il doit avoir pas loin de 15-20mille milles
4. Je monte au mat environ toutes les 500-1000 milles pour examen visuel, ma faute bienevidemment je n ai jamais demonte le Multitop, les instructions disent que les vis sont autofiletees dans le plastique donc j avais peur de ne pas pouvoir le s revisser, mon erreur,
5. Je soupconne tres fortement la casse due a corrosion intersticielle du cable dans la zone cachee par le multitop (j espere avoir le bon terme, crevice corrosion en anglais), corrosion causee sur l inox par manque d oxygene,
6. Deux autres pieces un peu endommagees: les coquilles des deux haubans bas anterieurs ont des microfissures, signe probable qu elles ont grandement aide a garder le mat debout les quelques secondes avant qu je puisse mettre l etai largable (le mat a ete tenu juste par le genois enroule et sa drisse).le fait que ces deux cables avec leurs sertissages aient tenu parait confirmer la bonne qualite du cablage.

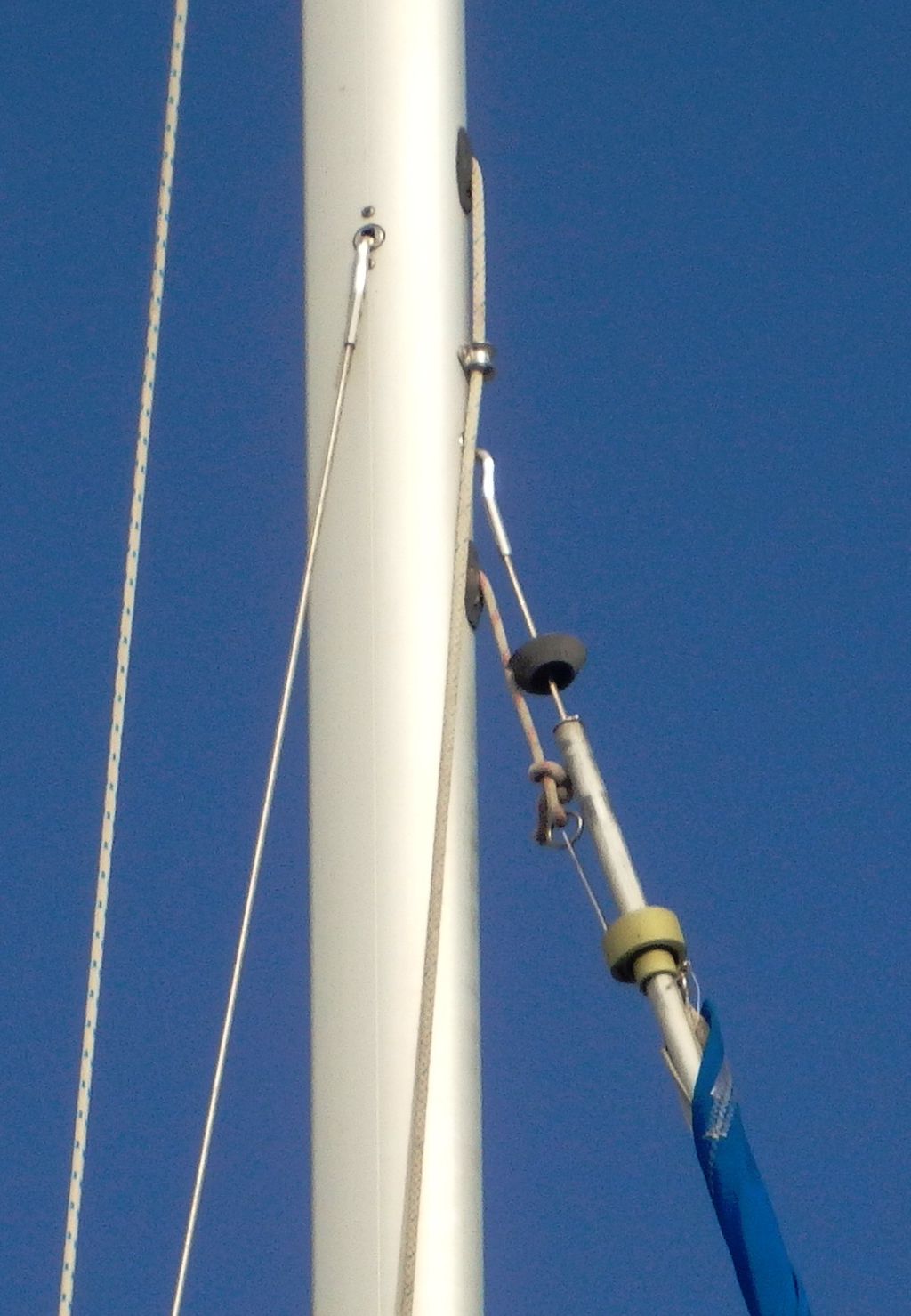

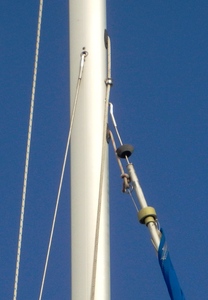

Quelques photos ici en bas:

sybrancaleone.blogspot.fr[...]ne.html

La Guyane envoie des fusees mais ne dispose pas de cable inox de 10 (ni galva du reste), donc on a ressoude le vieux cable au vieux terminal, tout avec une chemise metallisue exterieure, pour le moment cela tient :)

On a reussi a garder intact le genois et toutes les pieces de l enrouleur, a Trinidad on fera l etai neuf, esperant y arriver avec le mat debout.

Bref, quand vous contrrolez votre greement, je conseille de bien regarder ce qui se passe en dessous de cette piece Multitop, de mon cote la conn.ie est deja faite.

L'équipage
12 mars 2017
12 mars 2017

as tu un cardan à chaque extrèmité de l'étai ,c'est indispensable
à la place du "camenbert " met une poulie à plaquer pour dévier
la traction de la drisse
alain

12 mars 2017

Oui les terminaisons ont des cardans avec un grand angle de debattement, on peut exclure que la rupture soit due au durcissement plastique local du cable
Effectivement du multitop je ne veux plus rien en savoir, je pense mettre soit une poulie soit un anneau a basse friction juste en dessous de la drisse; pour le moment a vrai dire avec la drisse dans la position d origine j ai enroule et deroule un tas de fois en regardant avec les jumelles et la drisse reste en bonne position sans s enrouler.
bv

normalement la corrosion inter granulaire a peu de chance de se produire sur de l'inox 316L
Ce n'est pas le cas sur de l'inox haute résistance 17-4 PH qui y est beaucoup plus sensible. (inox utilisé pour les manilles haute résistance Wichard qui sur son site met en garde contre ce soucis en immersion prolongée)
La corrosion se fait en profondeur sans creuser de cavernes et est pratiquement invisible en surface.
Il manque très peu de matière.

Cet inox est identifiable avec un aimant (ce n'est bien sur pas le seul inox magnétique)

un ami vient de casser un boulon de fixation d'échelle sur tableau. Le boulon est fixé en bout de tube à cause de la pente du tableau arrière il y a toujours de l'eau qui stagne en bout du tube.
La cassure franche et brillante ne concerne qu'une toute petite partie du boulon le reste n'est pas déchiré, juste "séparé" avec une couleur sombre.
Ce boulon prend un peu l'aimant, donc pas du 316 L

Je réponds à un post de 2017 mais qui pour moi revient d'actualité.
Grément remplacé en 2014.
En 2019 après 8900 M de nav. étai cassé en navigation (le mât ne s'est maintenu que par la drisse de génois). Etai complètement détoronné juste au-dessus du multitop (ou fromage ?) de l'enrouleur Profurl.
6 ans et 6500 M de navigation plus tard (pas de navigation en 2024), à la mise à l'eau, examen aux jumelles je constate que l'étai est proche de la rupture, à nouveau détoronné et au même endroit !
Il est quasiment certain que c’est le multitop qui pose problème. En 2019 lors de l’installation du nouvel étai, cette pièce avait été remontée alors que le technicien m’avait dit qu’elle était inutile et source d’ennuis !
Je ne sais pas s’il s’agit d’une quelconque corrosion interstitielle, je pencherais plutôt pour une interaction entre multitop et drisse de génois. En effet, bien que bien que déportée par une latte fixée sur l’extérieur de l’émerillon de l’enrouleur, la drisse porte sur le multitop. L’éventuelle composante horizontale de la tension de drisse peut très bien par son effort permanent sur cette pièce, provoquer à terme la fatigue et casse de l’étai.

Le deviateur ne serait pas monté à l'envers ?

18h18h

Vlas, je trouve que le montage n’est pas correct. En effet ta drisse et l’étai sont parallèles ce qui peut occasionner une mise en rotation de la partie extérieure de l’émerillon lors du roulage/deroulage du genois.
Pour moi l’angle de départ de la drisse sur l’émerillon devrait être d’environs 15°. De plus, un profil d’enrouleur et un guindant plus longs permettraient d’augmenter l’angle drisse/étai.

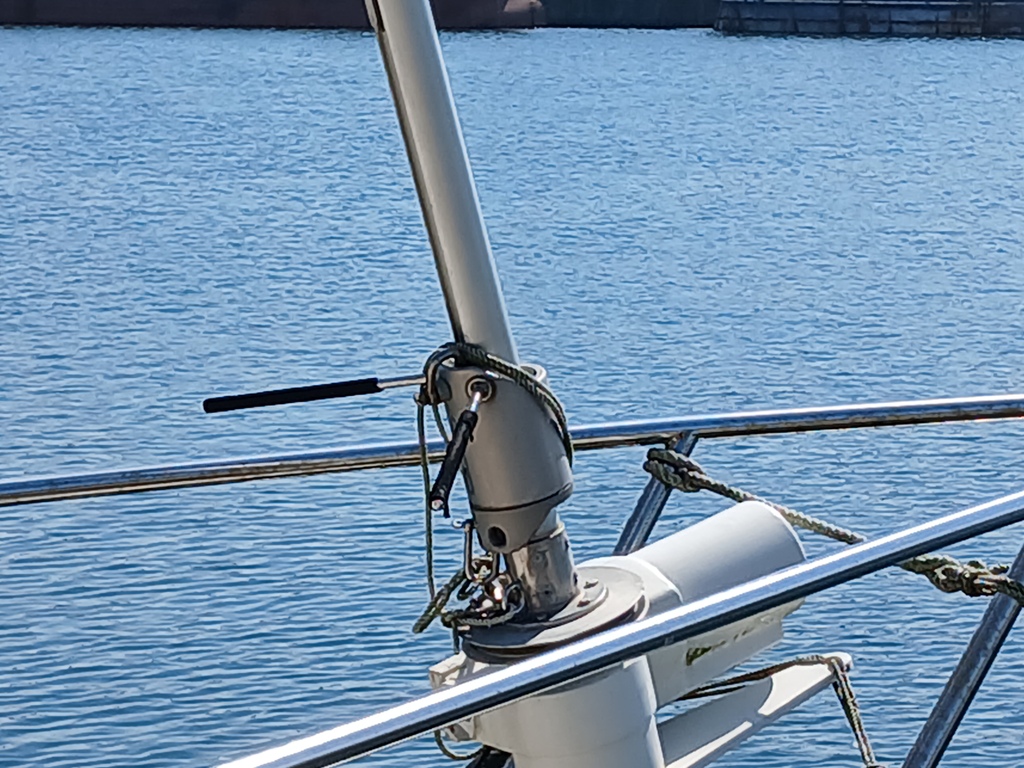

Une solution alternative pour garantir la non rotation de la partie extérieure de l’émerillon est installée sur des prouctions Amel: deux barres viennent prendre appui sur le mât. Voir photo

Nota, je trouve étonnant la non rectitude de la terminaison de l’étai. Cela pourrait-il forcer sur le sertissage?

Oui l’angle de 15° de la drisse devrait être respecté pour un bon fonctionnement de l’émerillon et ce multitop ne sert à rien, mais je ne pensais pas qu’il risquait d’endommager l’étai !
J’aurais dû virer le mien quand j’ai fait changer le gréement.

J'ai vite viré le mien ..
La drisse induit un mouvement de torsion sur le câble via l'intermédiaire de cette pièce...
Et cela au ras du sertissage...

Pour le coup ma drisse est parallèle a mon étai, je n'ai que 20cm de drisse qui sortent avec un écart de 7cm ...
Auccun soucis d'enroulement de la drisse ... De plus il est plus simple de voir l'état du câble sans la pièce noire (multitop)

Puis les roulements de l'emettillon se changent facilement... Alors autant le faire régulièrement
