Arpège: cablage électrique d'origine

Bonjour à tous et bonne année!

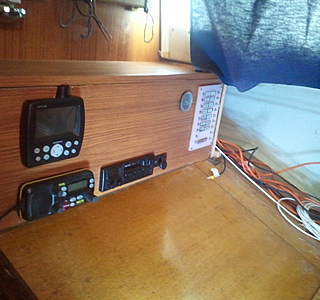

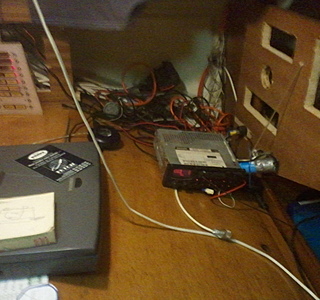

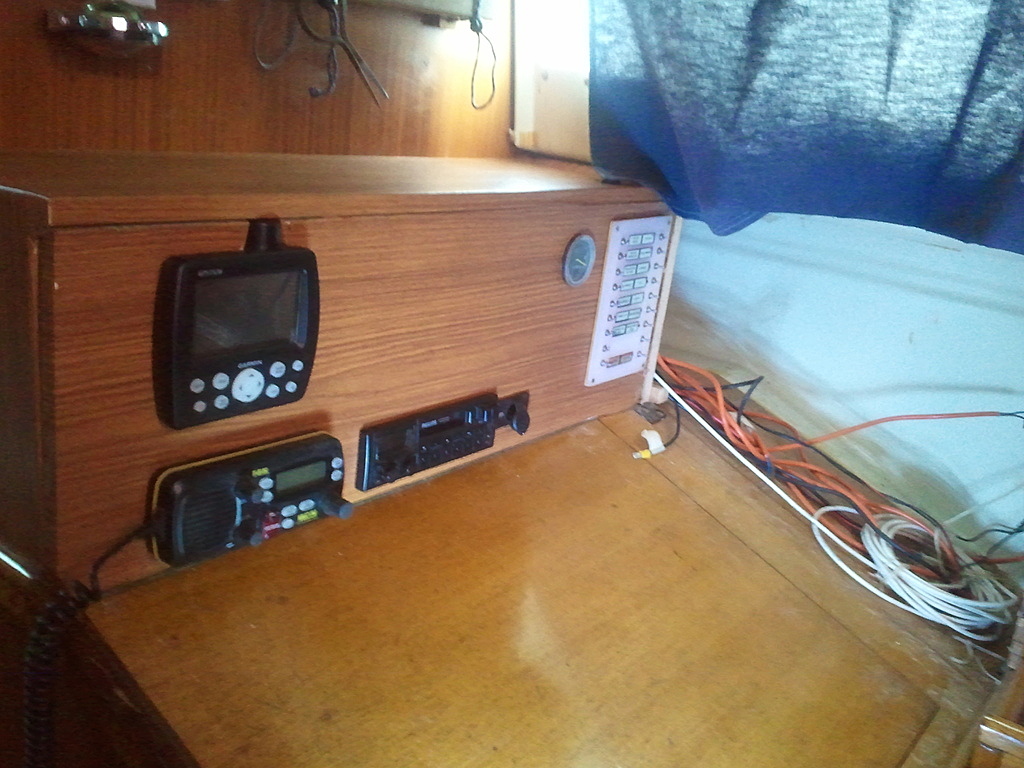

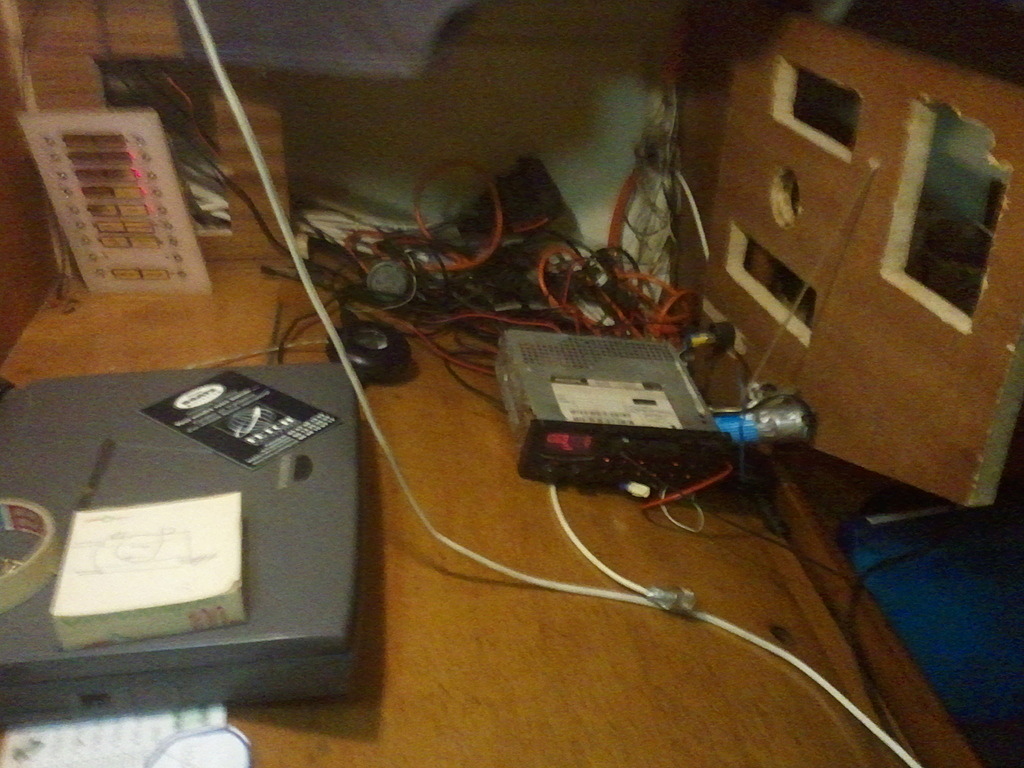

je suis sur la remise en état de l'électricité sur LUCIA car il y a beaucoup de bidouilles et "l'âge est d'dans" !

je suis donc passer au repérage des câbles et surtout ceux d'origine qui rentrent dans le contremoulage.
Je suppose que chez Dufour ils s'amusaient pas a monter les chutes de câbles d'un chantier voisin.
Ca doit donc surement être semblable entre nos bateaux ( aux moins pour les séries proches).

Donc pour le mien (n° 914 de 1973) j'ai pour l'instant trouver ça:

-fil ROUGE: éclairage de la lumière cuisine, lumière des couchettes du carré babord et lumière de la pointe avant.

-fil GRIS: projecteur de pont.

-fil BLANC: feu de nav avant.

-fil NOIR: "masse".

-fils BLANC DEDOUBLE ( style câble d'enceinte): Alimentation + et - du feu de poupe.

C'est a partir de la que j'ai besoin de vous!

-fil VERT: éclairage du carré mais que 10V en arrivée (perte??), et sur l'éclairage de la cabine (côté TAC et cuisine) j'ai aussi un fil vert qui arrive mais pas de jus (coupé??).

-Fil JAUNE: ??? ( il y a aussi un fil jaune qui sort dans la boite au pied du mât(photos N°3), mais pas de continuité)

-fil BLEU: ??Idem que le fil jaune??

-une deuxième paire de fils BLANC DEDOUBLE ( style enceinte): les deux sont branchés a la masse ( bizarre?).

Voila ce que j'ai pour l'instant. qu'en est il sur les vôtres, est ce que ce sont les même couleurs et correspondances?

PS: pour le Bleu et le Jaune le cuivre est noirci ( câble HS?).

Je vous remercie d'avance si vous pouvez m'éclairer!

L'équipage
07 jan. 2014
07 jan. 2014
0

Quitte à refaire, tu devrais virer ces anciens câbles en n'oubliant pas de passer des messagers.
Change le tout et utilise des barettes de connection au lieu des dominos.
une bonne pince à sertir, de la gaine thermo retractable et si tu veux vraiment faire un truc au top, utilise du câble pré étamé.
Profites en pour faire ton bilan énergétique et voir quelle parc de service tu as besoin.

07 jan. 2014
0

oui il faut tout virer pour refaire quelques chose de comprehensible et de sain; mais pour passer les nouveau cables dans le contremoule bon courrage.
a defaut tu passe les nouveau cable au font des placards et derriere les amenagements qui peuvent se demonter

09 jan. 2014
0

C'est à mon avis la seule chose que non seulement on peut, mais on doit remplacer, sur un Arpège !
Passer dans le contremoule... on peut toujours rêver. Mais il y a quand même moyen de planquer un maximum.
Dominos... pourquoi pas des plombs au lieu de fusibles !

09 jan. 2014
0

Bon, j'ai répondu plutôt aux réponses qu'à la question d'origine.
Je vais voir Carthage d'ici une dizaine de jours, j'essaierai de trouver les fils inconnus. Malheureusement l'électricité a déjà été pas mal bidouillée, j'ai beaucoup de dominos, du fil essentiellement gris, et beaucoup d'écheveaux dans les équipets. Je n'ai pas toutes les couleurs de Lucia !
J'admire aussi la boîte en pied de mât (photo 3) : sur Carthage, je ne l'ai jamais vue.

10 jan. 2014
0

C'est effectivement prévu de pratiquement tout repasser en neuf, mais avant je fait comme même un check-up de ce qui est existant.
Et au passage voir si les Arpèges avait tous été monter pareil pour faire une "base de donnée" sur le montage d'origine qui pourra peut être servir.

La deuxième paire de fil blanc dédoublé, j'en ai retrouvé qui ressortent derrière ma lumière de couchettes du carré tribord, ce doit donc être eux.

Ce qui me surprend, c'est qu'il y a qu'un seul fil négatif et de même section que les autres (2,5MM2), il auraient donc presque tout fait revenir sur le même fil? pas très sérieux!

Il doit donc y avoir pleins de branchements à l'intérieur du contremoulage donc je pense qu'il est impossible de retirer les fils (si jamais quelqu'un à essayé ou réussi, si il pouvait nous faire part de son expérience ça serait sympas.).

Salut Carthage! la boite c'est un petit cache qui tien avec 4 vis, elle est située sur le plafond entre l'épontille de mat et les portes du "toilettes. on y retrouve les câbles qui traverse le pont pour grimper au mat.

Qu'avez vous contre les dominos?
si ont leur met un coup de lubrifiant hydrofuge et ensuite recouvrir les connectiques avec de la graisse neutre (type vaseline) régulièrement ( a chaque hivernage par ex) il n'y a pas raisons que ça bouge. je parle évidemment de dominos en laiton, pas ceux en ferraille qu'on trouve en lots pas cher.

17 jan. 2014
0

met des sucres en laiton,il faut que les vis soit en laiton.
Il existe des acides qui désoxydent pour le cuivre qui permette de souder un fil de cuivre multi brin complétement noir d’oxyde

Yves

17 jan. 201416 juin 2020
0

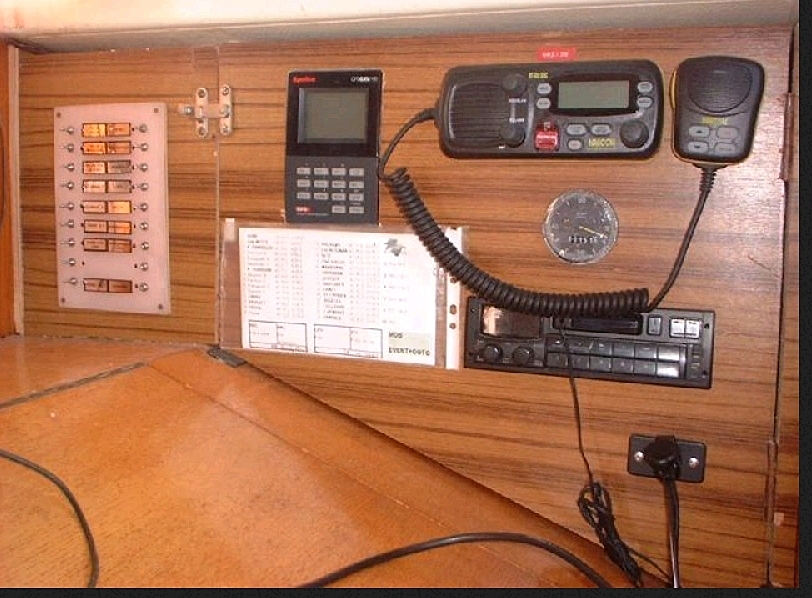

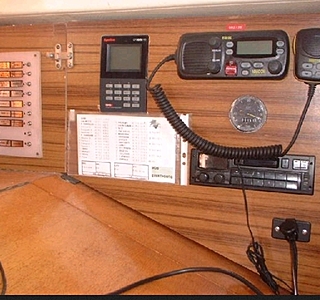

J'ai refait l'électricité de OUATAPAN et le tableau de la TàC une 2eme fois.
ça donne ça ...

17 jan. 201417 jan. 2014
0

Comme dit plus haut, le mieux est de tout changer. L'Arpège étant un bateau ancien, le circuit a dû être bidouillé de nombreuses fois et les couleurs ne signifient plus rien. De toutes façons c'est un circuit tout ce qu'il y a de plus simple sans difficulté à refaire entièrement (à part tirer les fils dans le contre-moule)

17 jan. 2014
0

Soudure ou connexion sur un câble oxydé

On prend un peu d'acide orthophosphorique pur
(ou du phosphorique )dans un petit flacon plastique hermétique et l'on trempe dedans le bout de fil de cuivre oxydé ,on peut même y tremper pour décapage à chaud la panne du fer à souder et l'on soude à l'étain normalement ! C'est magique ! (ne pas garder le nez au-dessus pendant la soudure)

Faire attention avec l'acide

Yves

24 jan. 2014
0

Superbe, Ouatapan. J'espère faire aussi bien... Malheureusement le super multiplis tout sapelli que j'avais acheté chez Charles le 14 janvier a été détruit le 15 dans l'accident qui a aussi détruit ma voiture, mon ordi, et un peu cassé ma Maman.
Décidément, c'est longuet, les travaux sur Carthage ! Retour à la case départ (je veux dire Charles)...
Hélène
