arceau de grand-voile

salutatous,
aux constructeurs amateurs:
qui aurait construit un arceau au dessus de la descente/cockpit ?
objectif: dégager le cockpit, reculer le point de tire d'écoute de GV (rail ou poulies fixes), support de capote, bimini, etc ...

pour donner un aperçu, voir les photos par ex ici
www.beneteau.com[...]d-voile

L'équipage
16 mai 2021
16 mai 2021
0

Bonjour Bil56

Tu as cette variante chez Hunter
bateau.ouest-atlantis.com[...]33.html

Le Moko


bil56:oui merci, je connais ...·le 16 mai 15:02
monoa:Tu as aussi celle-ci également chez Hunter : sailboatdata.com[...]ter-430 ·le 16 mai 18:04
16 mai 2021
0

merci, ce qui m'intéresse c'est d'avoir les avis de qqu'un qui aurait construit ...


16 mai 2021
0

Rebonjour Bil

Je t'avoue que cela fait partie de mes cogitations qui risquent de ne jamais aboutir.
Un point important il faut vraiment soigner l'esthétique afin que cela s’intègre au mieux.
Au risque de faire hurler, je trouve que le principe pour un voilier de croisière est très bien et bien mieux que d’avoir le rail d'écoute après la descente sur le capot.
Je ne vois que des avantages.
Diminue les risques, dégage complétement le cockpit, grand rail d'écoute pour le réglage, en cas d’empannage sauvage laisse une chance à la bôme. Je ne vois qu'un seul inconvénient surpoids dans les hauts.
Je ne connais qu’un seul cas de fabrication maison mais je n'est pas en mémoire que le rail d'écoute soit dessus. C'était sur un Wauquier pilot saloon 42 le tout en aluminium (le gars étant dans le métier) d’ailleurs Wauquier à l'époque lui à fait une demande pour en produire, mais sans suite. Le bateau est maintenant en méditerrané.C'était du grand art.
Si tu fais le projet je suis preneur d'un reportage.

Le Moko


16 mai 2021
0

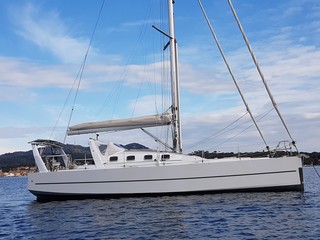

Salut,j'en est fait un et je ne regrette vraiment pas.


bil56:ah enfin !tu pourrais nous en parler ? et qques photos ?·le 16 mai 20:29
16 mai 2021
0

En plus j'ai un tube inox repris sur le fond de cockpit pour diminuer les efforts et une super prise.C'est en airex sauf sous le rail de gv en cp.Goussets fermés entre le vertical et l'horizontal pour caser les hauts parleurs extérieurs.Straté sur le pont à l'intérieur des hiloires.


16 mai 2021
0

super !
beau travail, bien intégré au bateau
quel échantillonnage ?
et dessus, un rail avec réglage du chariot ?


16 mai 2021
0

oui rail de 2 mètres .UD carbone sur le dessus le reste en BX verre,de mémoire 1,8 kg .C'était pas cher car fait avec les chutes .


LeMoko:Ouah en voila du beau boulot chapeauTu as construit le bateau aussi ?Sans vouloir abuser et si tu as un peu de temps et si tu le souhaites, petit croquis, photos, commentaires, seront les bien venus afin de mieux appréhender la réalisation.As tu une idée des efforts générées par la GV et enfin parle nous de la partie renfort et fixations sur le pont.Le Moko·le 16 mai 22:05
pv13:C'est fait pendant la construction donc plus facile,j'essayerai de faire des photos spécifiques si tu veux.Mais si c'est possible le tirant inox au milieu change tout.Mettre du dièdre pour la stabilité latérale.J'ai mis 1,90m pour passer dessous,rail pour la capote devant et rail pour le bimini derrière.·le 17 mai 10:56
LeMoko:Merci ·le 17 mai 12:08
0

Salut Bil,
Le sun fizz à Groix de Roquefeuille qui a fait le tour du monde, a un portique (très) solide qui supporte 2 palans d’écoute de GV.
Beau travail de ferronnerie.
Bonne soirée,
Patrice


17 mai 2021
0

Realisation sur un Alliage 38 mais c'est d'origine, pas ajoute ulterieurement. Tres protecteur, tres solide mais agressif pour les tetes, c'est le seul soucis, une question d'habitude.


17 mai 2021
1

L’Arceau fait partie de la structure de la capote, réalisé en tubes carrés de 50x3 en inox . Pas de rail mais un palan amovible maillé à la demande pour un bord de près sur les pontets tribord ou bâbord, l’écoute GV restant tjrs à poste. sert aussi de fixation pour un petit taud de navigation. Protection et cockpit libre, le luxe !


17 mai 2021
0

Super, bravo à tous pour vos réalisations, c'est dans la liste de mes nombreux projets, mais pour l'instant, le dossier n'est pas sur le dessus de la pile…
