Arbre d'hélice, joint presse étoupe, bague hydrolube : différents diamètres...

Bonjour,
Je continue le refit de mon voilier en alu et je viens d'enlever mon arbre d'hélice et je suis un peu( ou complètement) perdu.
Je précise que le bateau est anglais, je ne sais pas si les diamètres impérial et métrique sont les mêmes.
Je ne sais pas vraiment quoi faire et ce qui serait efficace.

Voilà la situation :
Au bout de mon moteur 1GM10 j'ai un arbre d'hélice de 25mm.
A l'intérieur j'ai un presse étoupe type Volvo qui vient autour de l'arbre( jusque là c'est bon). Mais de l'autre coté il y a une bague en plastique qui est elle même accroché à un bout de tuyau qui fait la liaison bague/étambot( voir les photos, ce sera plus clair).

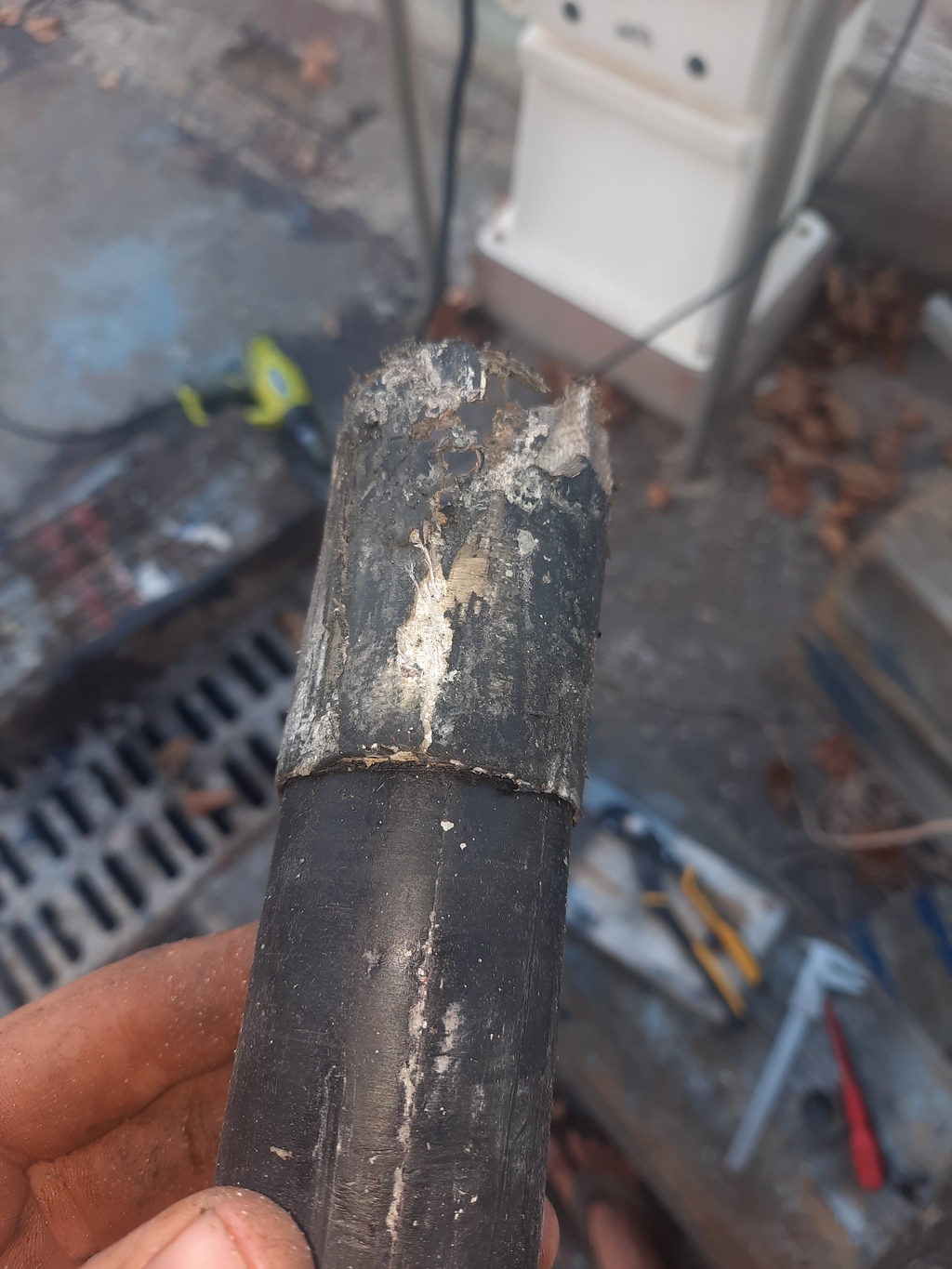

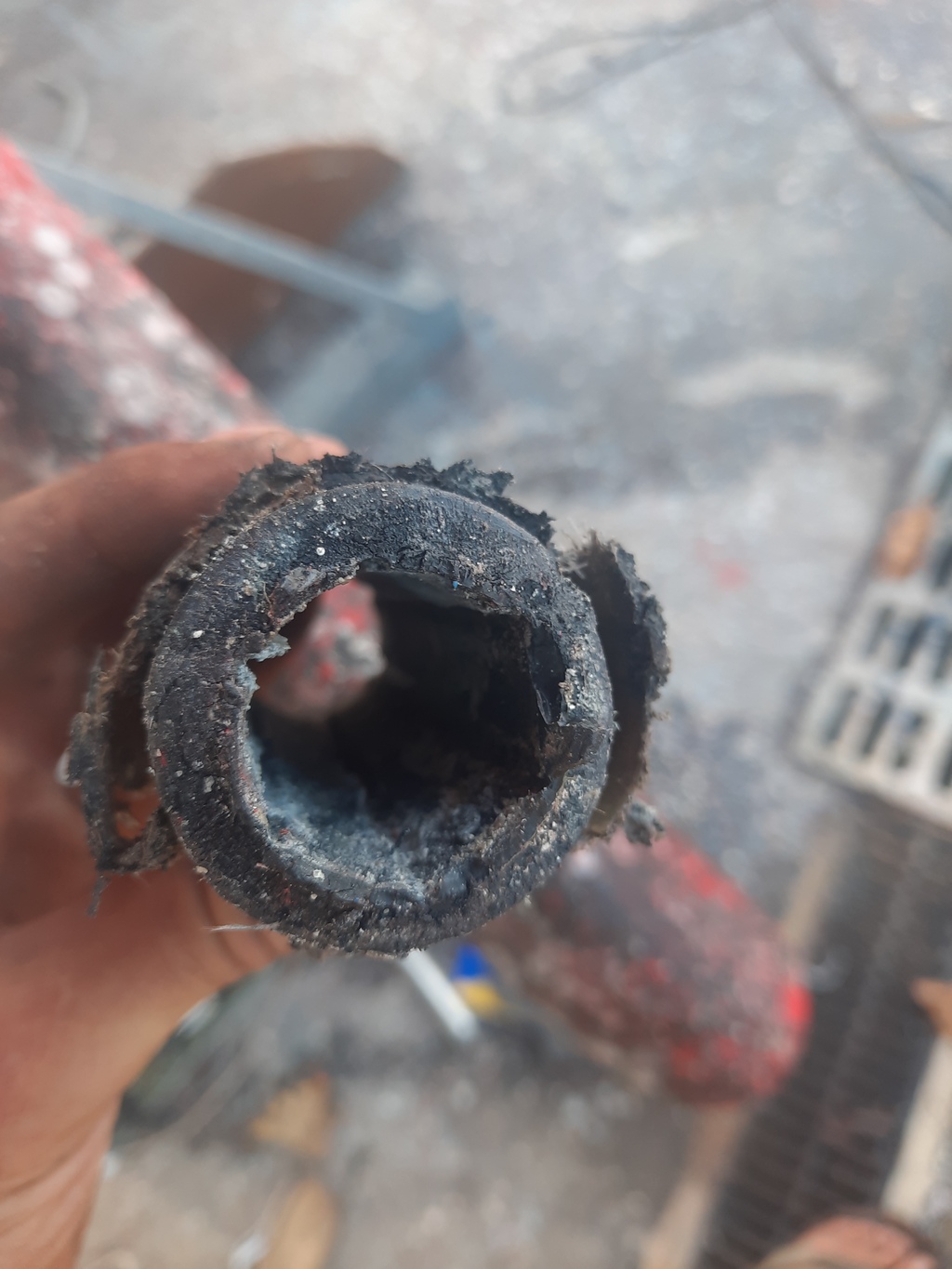

Du coté de la sortie, j'avais une bague hydrolube prise dans une bague en fibre.

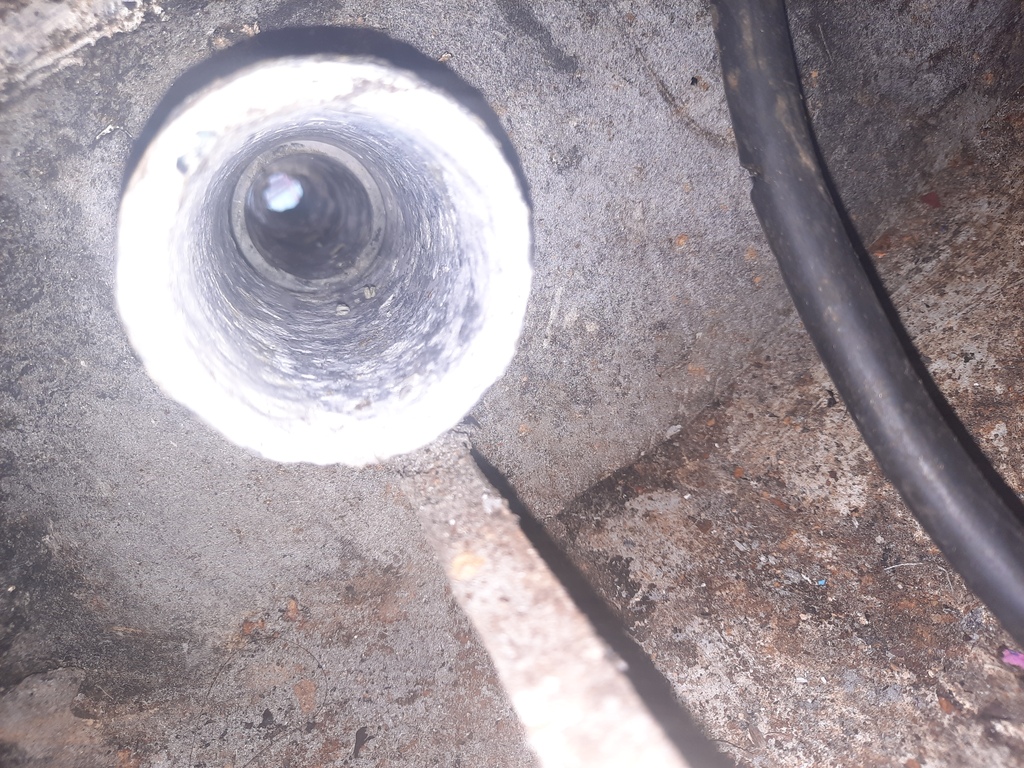

Et sur la longueur de l'étambot, sur le milieu de la longueur, il y a un tube en plastique.
Voilà les dimensions :
Arbre d'hélice : 25mm
Bague plastique diamètres extérieurs : 42mm et 51mm
Diamètre ext. étambot : 52mm
Diamètre int. étambot : 44mm
Diamètre bague hydrolube ext. : 40mm
Diamètre bague fibre ext( autour de la bague hydrolube) : 44mm

J'ai l'impression que l'étambot est prévu pour un arbre de 30mm et qu'il y a eu des adaptations faites pour tenir l'arbre de 25mm.

Qu'est ce que vous auriez fait à ma place ?
Je ne trouve pas de bague hydrolube ou de presse étoupe pour un arbre de 25mm qui correspond aux diamètres de l'étambot...

L'équipage
08 sept. 2022
09 sept. 2022
0

Bonsoir, une bague hydro de 25x 44,45mm résine est standard
francehelices.net[...]-100-mm
Le bout de tube caoutchouc au milieu du tube d'étambot pourrait servir à éviter à l'arbre de fouetter. La bague de réduction en nylon est sans doute nécessaire pour l'installation du presse étoupe standard Volvo en 25mm x tube de 42 qui ne peut pas se monter sur l'extérieur de 52mm de votre tube.


11 sept. 202211 sept. 2022
0

Bonjour
J'ai le même problème. Arbre de 35mm monté à la place d'un de 38 mm. Du coup je ne trouve pas ni la bague hydrolube ni le presse étoupe façon Volvo.
Pour la bague hydrolube ça n'a pas été un pb : j'ai pris une bague adaptée à l'arbre mais légèrement supérieure au diamètre interne de l'étambot et je l'ai tournée à la bonne dimension.

Pour le presse étoupe, j'ai fabriqué un manchon en inox qui permet d'utiliser un produit du commerce. ça fait un montage propre. De toute façon je n'avais pas la place de mettre des "entretoises" comme sur ton bateau.

Si ton montage de presse étoupe donne satisfaction, ce n'est peut être pas la peine d'en changer. Par contre pour la bague hydrolube, je ferais comme pour moi : faire tourner une bague adaptée au diamètre de l'arbre.
