Antenne gps active et fusible ...

Bonjour,
Je dois monter une antenne active
.
Petite question : faut il monter également un fusible sur la fil d’alimentation ?

Merci par avance pour vos retours
Pen Kalet

L'équipage
13 sept. 2019
13 sept. 2019
3

Bonsoir,

Est-il possible, en toute discrétion, de savoir quel est le nom de cette antenne et sur quel type de GPS elle sera branchée, cela pourra aider pour les réponses.

Je sais, ma question est indélicate et intrusive, mais devient de plus en plus nécessaire à poser face aux questions de plus en plus vagues qui sont posées sur le forum.

13 sept. 201916 juin 2020
0

Bonsoir
L'antenne active en question serait-elle un récepteur GPS complet contenu dans un "champignon" et fournissant des données nmea ?

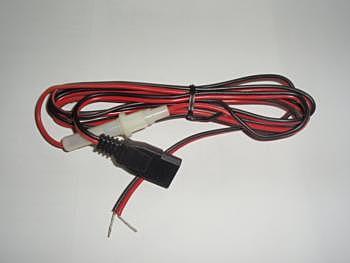

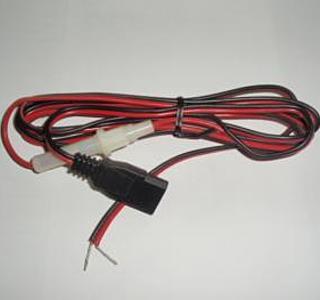

De toute façon "active" signifie probablement "alimentée " en énergie donc oui fusible et si le fabricant est sérieux il y a le fusible déjà inséré dans le fil positif comme ici dans le cylindre blanc.
Oui la question mériterait d'être plus complète.

13 sept. 2019
0

Merci pour vos réponses, c’est un Radio Océan gps 5.
Je compte la connectée à ma vhf et aussi à mon vieux gps geonav.

13 sept. 2019
0

Vhf RO 6800

14 sept. 2019
0

Bonjour
C'est donc un gps complet dans la protection "champignon ".
Perso je mettrais un fusible de 250 mA (voire 100 ma temporisé ).

14 sept. 2019
1

Et fait si j’utilise l’alimentation de la vhf par le biais du nmea est qu’il même faut encore un fusible ?
La puissance est de 0,8 W

14 sept. 2019
0

Je ne comprends pas, le nmea c'est rx tx et gnd, il n'y a aucune alimentation.

Le rôle du fusible est d'empêcher qu'un court circuit dans le gps ne fasse fondre les fils d'alim (rouge et noir) et éventuellement mette le feu au vaigrage ou ailleurs..

Si le but est de mettre en parallèle la VHF et le gps sur la même ligne d''alim, le fusible qui protège la VHF est probablement trop fort.

14 sept. 2019
1

ça devient de + en + difficile...

Et le "vieux gps geonav" c'est quoi ? certains GPS ont l'antenne intégrée !...

Et l'antenne, il n'y a pas un schéma de branchement ?

14 sept. 2019
0

C’est un geonav 4c et sur le schéma il y a gps ext + et gps ext - ...
Donc il faut associé le TX / RX de l’antenne avec le gps ext +/-

14 sept. 2019
0

Geonav 5c et non 4..

14 sept. 201916 juin 2020
0

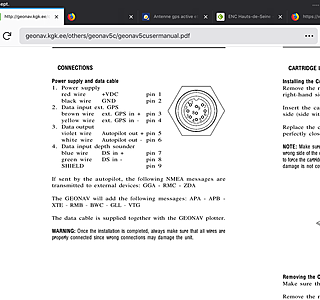

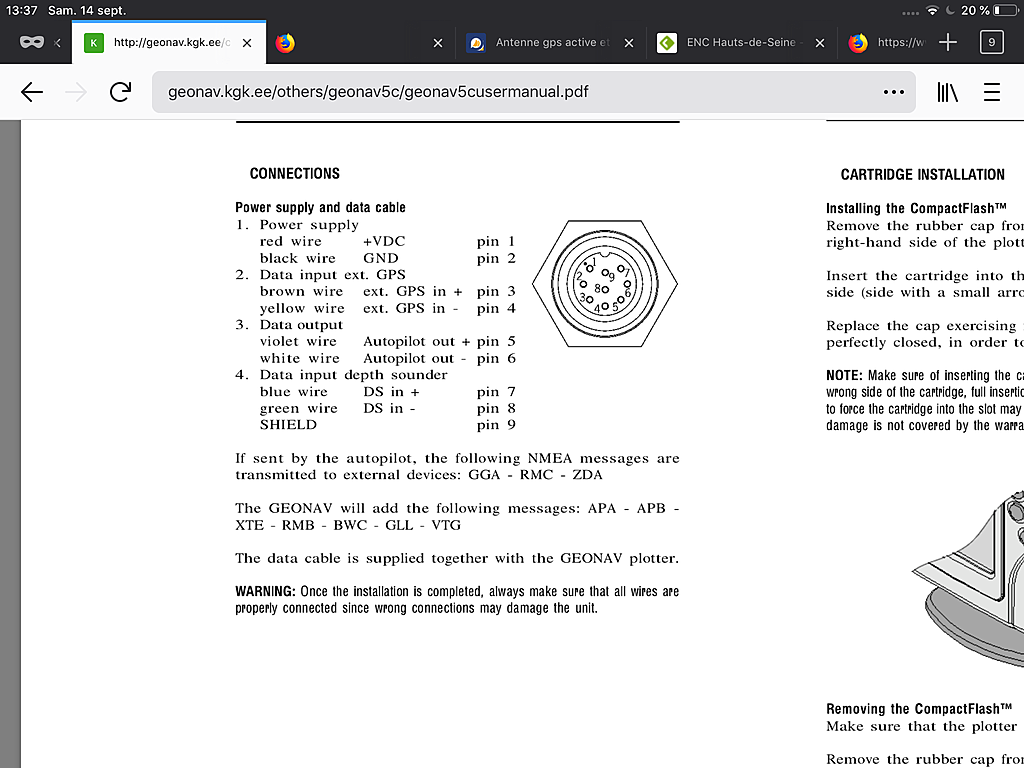

Yantho : Sur la notice on voit bien des broches qui semblent etre une alim...
Qu’en penses tu ?

14 sept. 201914 sept. 2019
0

Red wire +VDC
Black wire GND
Sont des entrées d'alimentation du geonav pas une sortie..
Data input ext GPS
Serait une entrée de signaux venant d'un gps externe mais ce que tu montres ne nous dit pas le format électrique (TTL ou RS232, c'est à dire 0 à 5V comme le gps que tu veux mettre ou -12 à +12V) et ne nous dit pas si c'est du nmea et si oui quelles phrases (RMC GGA GLL ?)
La notice du geonav te dit probablement ce qu'il accepte en entrée gps externe.
D'autre part il semble que le geonav attende un signal différentiel en entrée gps+ et gps- et pas tx et rx.
La notice du geonav 5c semble perdue dans les limbes du réseau. . Trop vieux ?

14 sept. 201916 juin 2020
0

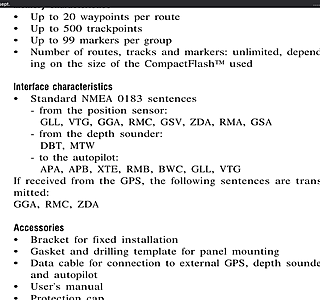

Merci pour ton retour , C est du NMEA 183

14 sept. 201916 juin 2020
0

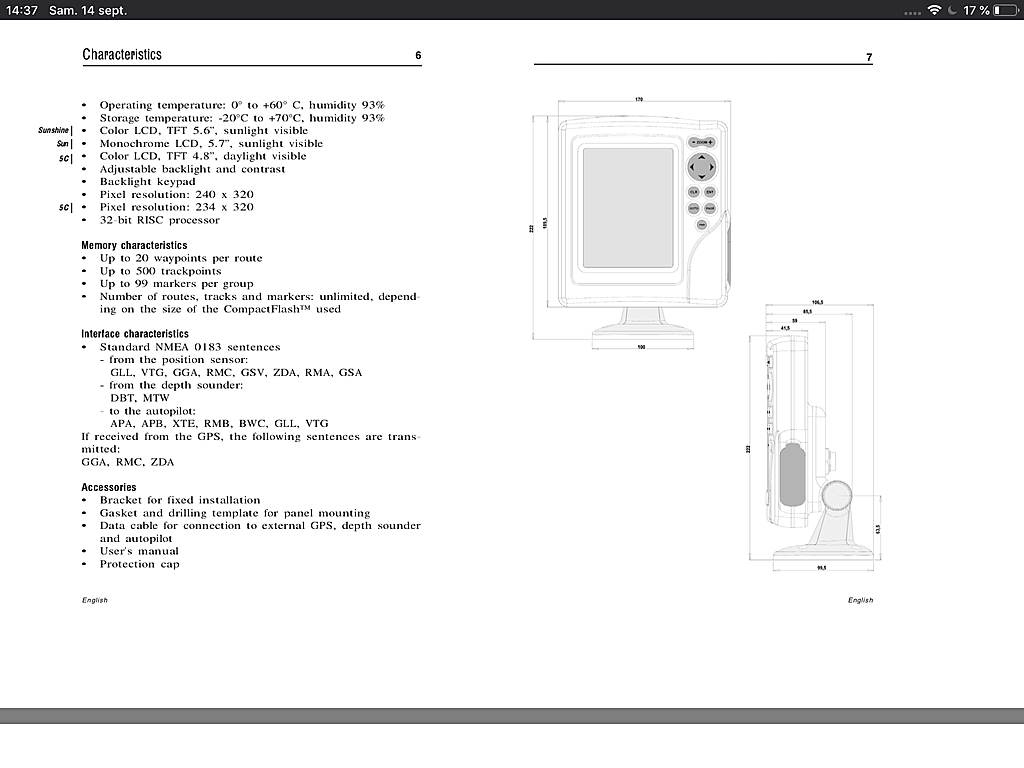

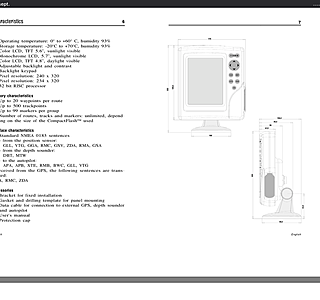

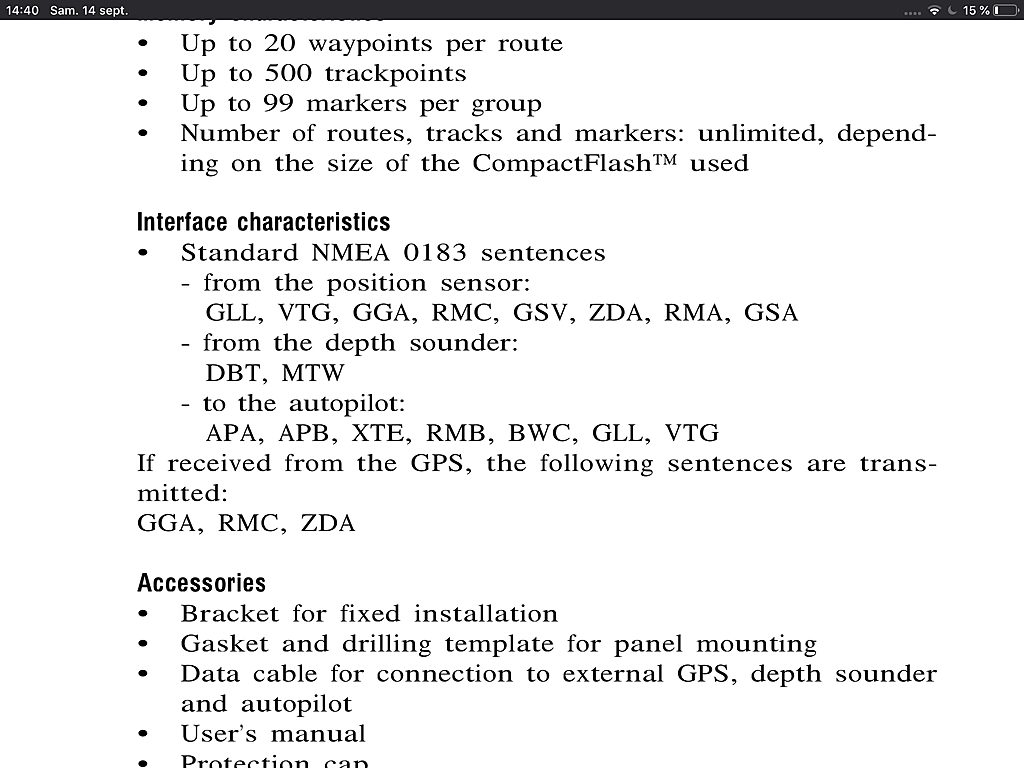

Ça devrait être plus lisible ....

14 sept. 201916 juin 2020
0

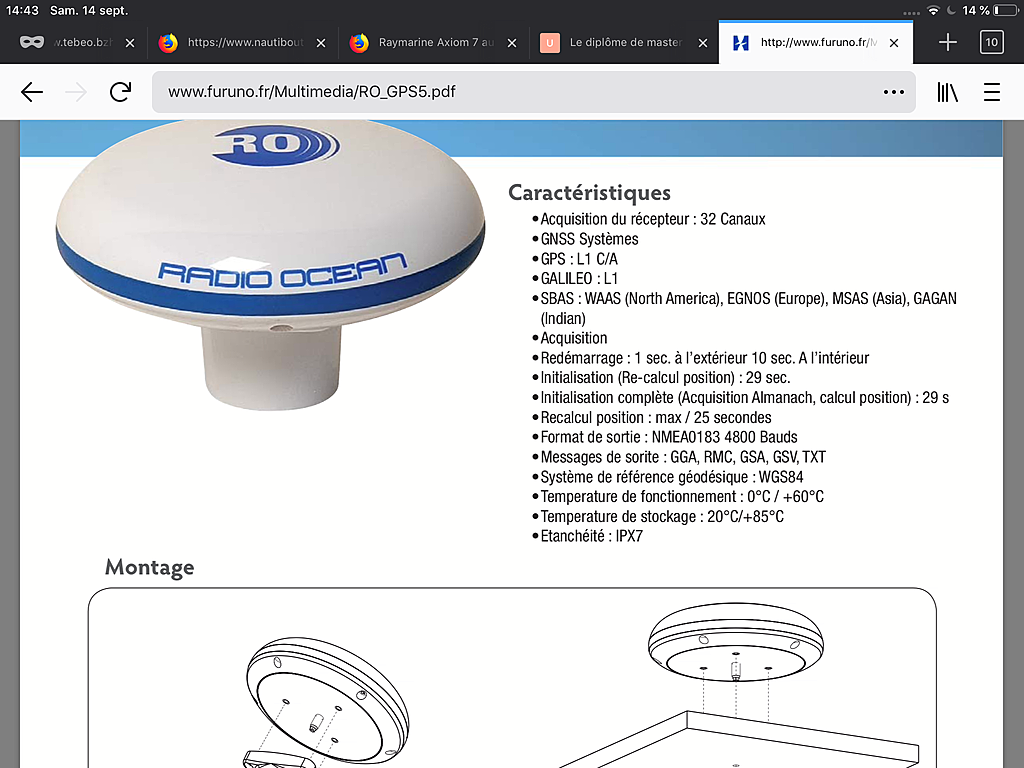

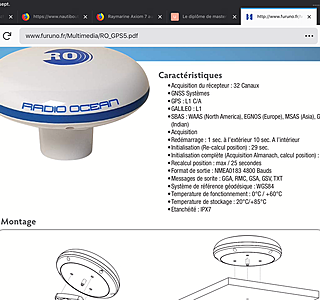

The et pour les messages de l’antenne

14 sept. 2019
0

Ça semble correspondre ....

14 sept. 2019
0

Si c'était à moi d'essayer
Les 2 gnd (gps externe et geonav) ensemble
Gps- du geonav en l'air pour le premier test
Tx du gps externe à gps+ du geonav
Alimenter les deux appareils
Patienter....
.. vérifier dans les menus du geonav si on doit régler qq chose
..
..
Si pas concluant
Gps- du geonav à GND.

Mais ce n'est qu'un avis !

PS rx du gps externe n'a rien à voir avec gps- du geonav.

14 sept. 2019
0

Merci. Si je comprends bie. TX = transmit , Rx = read ?

14 sept. 2019
0

Tx transmit
Rx receive
Je doute que le geonav puisse envoyer des paramètres de réglage au gps il ne semble pas avoir de sortie pour cela.
Je pense qu'à l'entrée du geonav il y a un optocoupleur je m'attend donc à ce que tu sois obligé de mettre gps- à GND et j'espère que les 5V sortant du gps suffiront pour passer cet optocoupleur.

14 sept. 2019
0

Page 3 du manuel, le téléphone de Furuno France.
www.nautiboutique.fr[...]PS5.pdf
14 messages pour en arriver là, ça devient effectivement difficile, et vu le prix moyen de vente du gadget, autant faire bosser ou tester le SAV Furuno.

La consommation de l'antenne est ridicule (0.8 watts), mais en cas de doute, un petit fusible de 20 mA avec son porte fusible suffit. Le manuel ne parle absolument pas de fusible, normal, la consommation est de 0.0625 ampère...
On est en NMEA0183

14 sept. 201914 sept. 2019
0

Étrange car sur ma planète, la même que celle de Monsieur Ohm, de Monsieur Volt, de Monsieur Watt et de Monsieur Ampère
12V x 0,020A = 0,24W si le fusible de 20mA tient c'est que les lois de la physique ne sont plus très fiables..!
0,8W / 12V = 0,0667A....

14 sept. 2019
0

... j'ai écris 20 mais comme il ne me restait que des MA dans la boite, j'ai mis ça.
Mais tu as raison, yantho... en plus, je parle de 0.0625A...

14 sept. 2019
0

Merci yantho
