Antenne eme RS 180

bonjour
j'ai une antenne VHF eme RS 180 (j'ai lu qu'EME avait été rachetée par Garmin) que je viens de récupérer sur le bateau que je viens d'acheter. Pensez-vous qu'elle soit compatible avec AIS?
cordialement

#VHF#antenne#ais

antenne.pdf

morcheplus

10h

Tous
Non lu

Bonjour, cela fonctionnera, mais pas d'une faç... courtox569h

Hello Courtox56, Nous avons sur le portique u... fxvt9h

Merci morcheplus9h

_Les fréquences VHF marines de 156.0250 MHz à ... roberto9h

Oui il à écrit exactement la même chose… Matsyl9h

Bonjour. Courtox a bien vu le plan de fréquence... F5OUL9h

Ca c est autre chose, la bande VHF attribuee pa... roberto9h

Mais personne n'est obligé d'utiliser tout la b... F5OUL8h

Bien sur, je voulais dire que les antennes vhf ... roberto8h

le VHF 86 est à 161.925 le VHF 31 est à 162.1... Lady_C7h

Ton antenne ira vraisemblablement bien/tres bie... roberto9h

Morcheplus, ''compatible avec AIS'' : c est u... roberto8h

Sur internet on ne trouve pas de details sur l ... roberto8h

En regardant mieux, dans la partie endommagee d... roberto8h

je l'ai trouvée sur le bateau que je viens d'ac... morcheplus8h

Sans connaitre rien d autre (et sans instrument... roberto8h

Non, ce n'est pas si cher. je te conseille une ... Kerorgan8h

Bonjour, oui on est tous d'accord sur les fréq... courtox561h

courtox56

9h9h

Bonjour,
cela fonctionnera, mais pas d'une façon optimale.

Les 2 fréquences AIS
161.975 MHz (canal 87B)
162.025 MHz (canal 88B)

Les fréquences VHF marines
de 156.0250 MHz à 157.4250 Mhz

Donc les 2 fréquences AIS sont au bout de la gamme VHF marine donc loin de l'adaptation optimale de ton antenne.

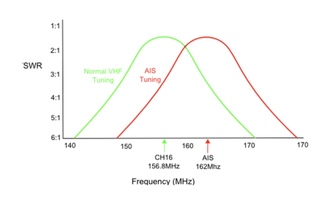

Les antennes VHF marines sont calculées sur la fréquence centrale (Canal 16 => 156.8000 MHz ) pour diffuser à la puissance maximale.
Les antennes AIS sont centrées sur 162 Mhz.

L’adaptation est faite en changeant la longueur de l’antenne. L'AIS plus petite que la VHF marine et/où avec un petit boitier cylindrique en bas de l’antenne.

La puissance d’un émetteur AIS étant très faible il est préférable d’avoir une antenne dédiée bien accordée.

Je conseille en général celle ci la shakespeare

à 75€

fxvt:Hello Courtox56,
Nous avons sur le portique une Shakespeare VHF pour l'AIS, en se disant qu'en cas de besoin elle pourrait servir aussi pour la vhf.
Quel serait l'efficacité d'une antenne véritablement accordée sur les fréquences AIS, si on l'utilisait pour la vhf ? Amicalement.
FX ·le 06 juil. 09:40

Ajouter un commentaire

morcheplus

Merci

Ajouter un commentaire

roberto

9h9h

Les fréquences VHF marines
de 156.0250 MHz à 157.4250 Mhz

?? Courtox, revise le plan des frequences des differents canaux vhf :-)

Matsyl:Oui il à écrit exactement la même chose…·le 06 juil. 10:00

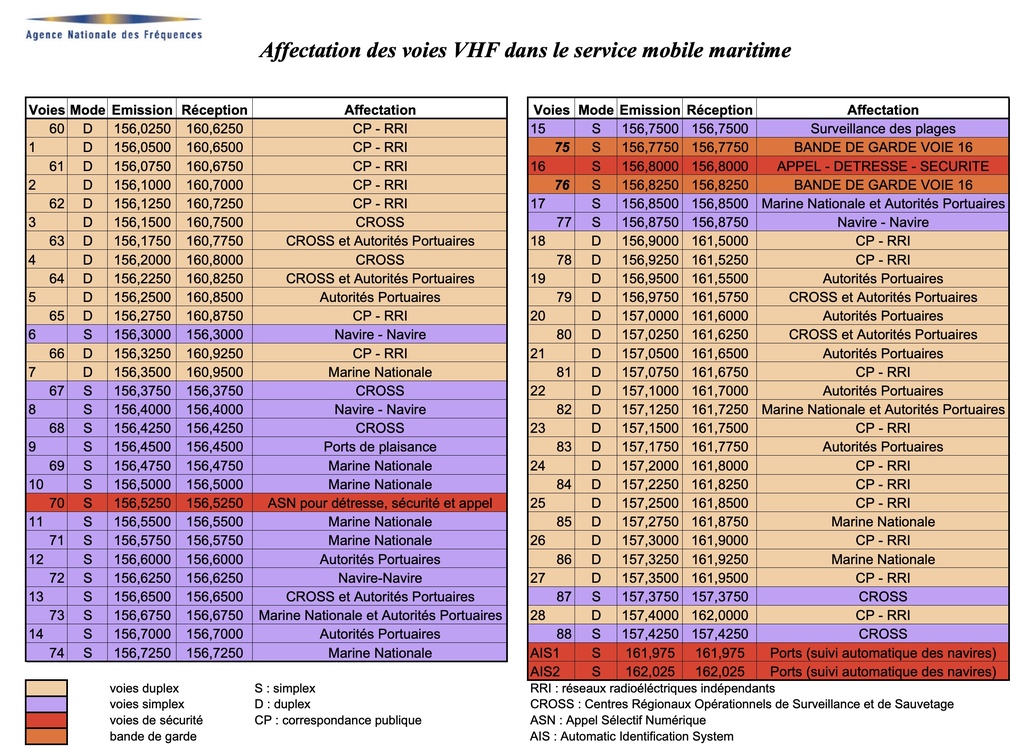

F5OUL:Bonjour.Courtox a bien vu le plan de fréquence VHF. Les fréquences 156.025 à 157.425 sont les fréquences simplex, en duplex, on utilise les fréquences supérieures uniquement en réception ou l'accord de l'antenne n'est pas important.et ou le SWR n'est pas dommageable .JC·le 06 juil. 10:01

roberto:Ca c est autre chose, la bande VHF attribuee par l ITU au service radiomaritime s etend de 156MHz a 174MHz.·le 06 juil. 10:05

F5OUL:Mais personne n'est obligé d'utiliser tout la bande.·le 06 juil. 10:23

roberto:Bien sur, je voulais dire que les antennes vhf marines ne sont pas soit noires soit blanches, plutot des nuances de gris :)·le 06 juil. 10:32

Lady_C:le VHF 86 est à 161.925
le VHF 31 est à 162.150, au dessus de l'AIS2 :-)·le 06 juil. 11:54

Ajouter un commentaire

roberto

9h9h

Ton antenne ira vraisemblablement bien/tres bien, les antennes commerciales VHF marine sont faites expres avec des plages de frequence utiles relativement larges, il y aura des hauts et des bas dans le SWR (TOS - mesure de l accordement) mais elles seront generalement utilisables dans l entiere bande vhf marine, sur nos radio on utilise de 156MHz jusque a 162-163 mais du point de vue reglementaire (ITU) elle va jusqu a 174MHz.
Pj exemple de variation des SWR selon la frequence pour un certain nombre d antennes vhf marine, quelques unes seront ''mieux'' que d autres sur certaines frequences precises, une antenne vhf pour AIS sera faite avec un minimum de SWR pour les frequences de l AIS. L'antenne ''jaune'' par exemple ne sera pas terrible (mais c est une antenne plus specifique), les autres plus ou moins bonnes.

Ajouter un commentaire

roberto

8h8h

Morcheplus, ''compatible avec AIS'' : c est un AIS en reception seulement ou aussi emission?

roberto:Sur internet on ne trouve pas de details sur l antenne, dans ta photo par contre on lit ''receptrice'', tu es sur que ce soit une antenne vhf marine? VHF marine uniquement receptrice personnellement pas vu avant. ·le 06 juil. 10:36

Ajouter un commentaire

roberto

8h8h

En regardant mieux, dans la partie endommagee de l etiquette apres _receptrice _il me semble lire ''AM/FM'' (?) Ce serait une antenne pour radio AM/FM domestique, vraiment pas indiquee du tout pour emission en VHF marine, que ce soit phonie ou AIS

Ajouter un commentaire

morcheplus

je l'ai trouvée sur le bateau que je viens d'acheter.... D'ou ma question....Mais j'ai peut être intérêt à en acheter une neuve....Ce n'est pas si cher....Qu'en pensez-vous?

roberto:Sans connaitre rien d autre (et sans instruments de mesure etc), avec l'indication lisible ''receptrice'', puis peut-etre AM/FM, personnellement j en prendrais decidement une autre.·le 06 juil. 11:02

Ajouter un commentaire

Kerorgan

Non, ce n'est pas si cher. je te conseille une Supergain Crow. 75 euros environ. Je l'ai testé deux ou trois fois, et elle fonctionne sur une plage large, permettant de l'utiliser sur la phonie, et sur l'AIS. Le fouet est assez rigide, et elle est vendue avec ses 20 mètres de câble. Manque une prise PL259 étanche à monter soi même soigneusement.

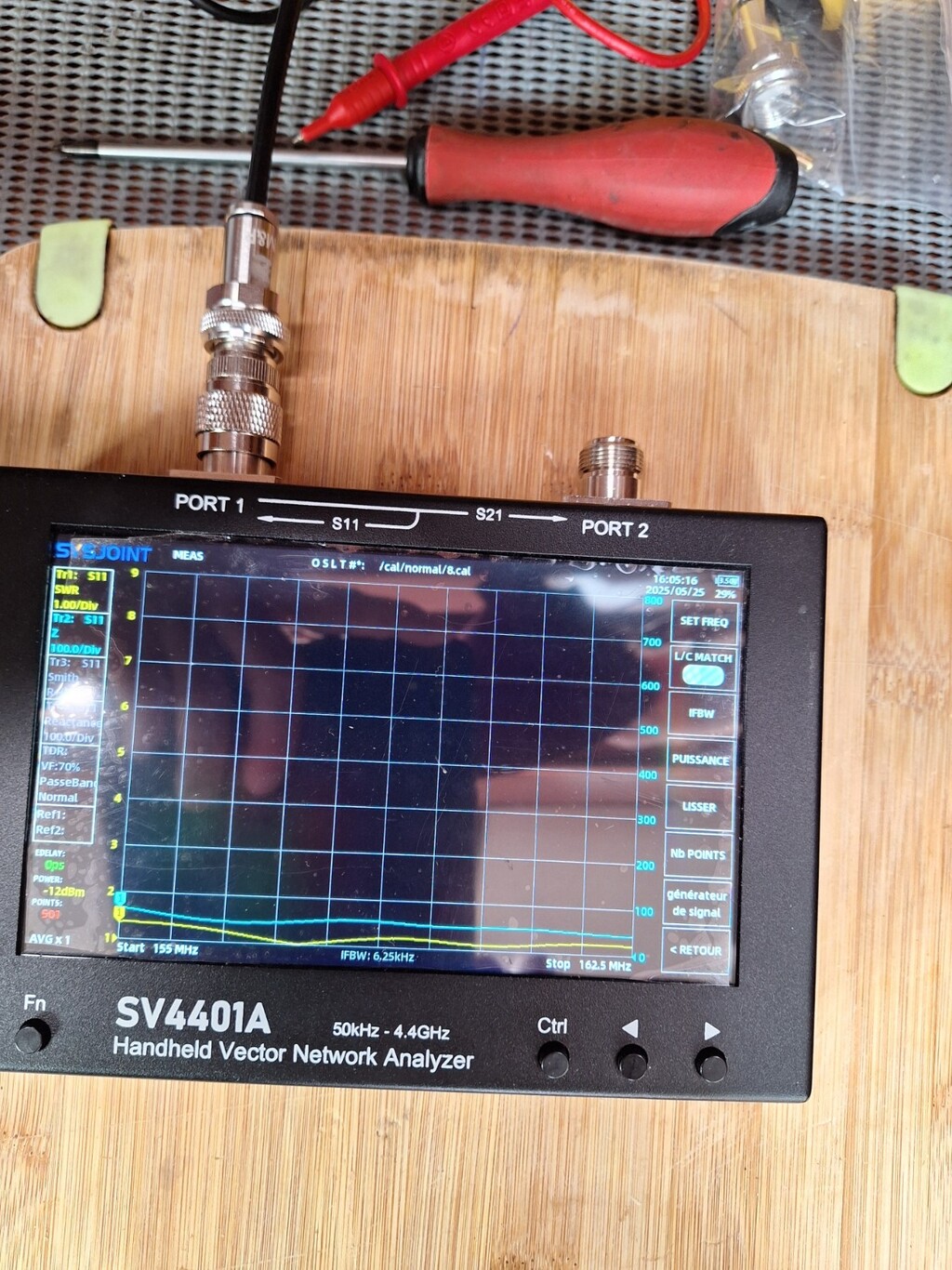

En image test VNA, le jaune c'est le SWR ou ROS, et le bleu, c'est l'impédance, de 155 à 162.5 MHz
