Alternateur neuf ne charge pas

Bonjour à tous et toutes,
J’ai un oceanis 31 de 2011, j’ai dû remplacer l’alternateur 80A de marque Itachi LR180-03C qui équipe le moteur Yanmar 3YM20 par un modèle Wegendass compatible. Il envoie bien des « ping » puisque le compte tour fonctionne, mais il ne charge pas les batteries. Tous mes branchements semblent correctes. Merci pour votre aide

L'équipage
#alternateur#Électricite#oceanis31
SergelerSergeler
04 mai 2025
matelot@19001matelot@19001
04 mai 202504 mai 2025

Oulala tu m'inquiètes : j'ai le même de Wagendass comme pièce de rechange, et bien sûr je ne l'ai jamais essayé 😬
C'est le W112375

Sergeler:Oui, c’est le meme·le 04 mai 19:04
Ajouter un commentairePublier
maykomayko
04 mai 2025

excitation correcte???

NENECHENENECHE
04 mai 2025

Salut

Masse?
Excitation comme dit avant?
Tes branchements sembles corrects...il faut être sure qu'ils le soient...

Fred

Sergeler:J’ai connecté à l’identique du démontage d’après un schéma que j’ai fait à la main. Le fil rouge qui est connecté sur la batterie via le démarreur, deux fils de masse (un fin et un plus gros genre 4mm2 ), la prise en T et le petit fil qui sort sur le côté de l’alternateur sur le jaune du faisceau ·le 04 mai 19:12
Ajouter un commentairePublier
SergelerSergeler
04 mai 2025

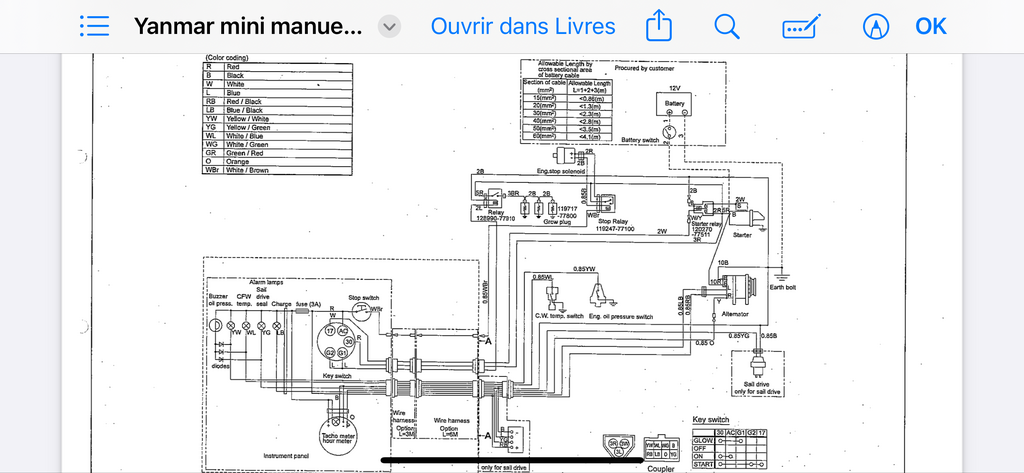

C’est quoi l’excitation ? Ou plutôt ça se traduit par que fil ? Voici le schéma électrique depuis l’alternateur
Et la photo d’un petit fil rouge et noir qui sort du faisceau de connexion à l’alternateur et qui est dénudé mais je n’ai rien trouvé qui se connectait dessus. Serait-ce le fil excitation ?

MamitaMamita
04 mai 2025

Salut,

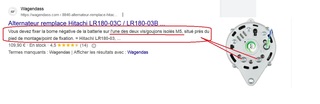

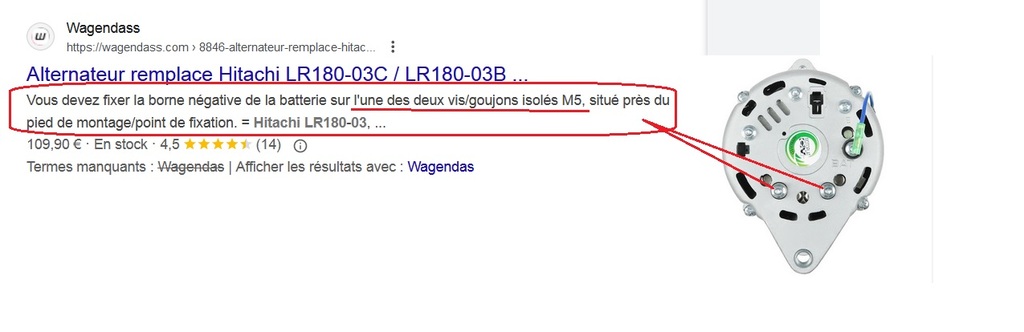

Il semblerait que les alternateurs Wagendas soient isolés de la masse; donc il faut amener un négatif -B sur une des 2 bornes négatives isolées...
Mamita

SergelerSergeler
04 mai 2025

Merci Meyko et NENECHE

SergelerSergeler
04 mai 2025

Merci Mamita. J’ai bien connecté 2 fils de masse sur l’une des Bornes E

Mamita:A Sergeler,"...J’ai bien connecté 2 fils de masse sur l’une des Bornes E...".Électriquement , connecter 2 fils de masse qui existaient déjà, ne mettent pas "obligatoirement" l’alternateur à la masse (par exemple : cas d'un repiquage).Il faut relier une des 2 bornes "E" de l''alternateur à la masse moteur .Mamita·le 05 mai 11:49
Sergeler:Merci Mamita, je vais vérifier ça, en effet je n’ai pas visualiser l’endroit où le fil de masse se connectait à la masse moteur. Sa section doit elle être identique à celle du positif, ou peut elle être inférieure ?·le 05 mai 20:21
Mamita:Re,"...Sa section doit elle être identique à celle du positif ?,...",: Oui.·le 05 mai 22:20
Ajouter un commentairePublier
papatpapat
05 mai 202505 mai 2025

Et le témoin de charge, il dit quoi ? il reste allumé ?
La lampe témoin est indispensable (une ampoule classique, pas une LED).

Sergeler:Bonjour papat, merci pour ta réponse. Oui il reste allumé·le 05 mai 11:17
Ajouter un commentairePublier
