Alternateur LUCAS A127/70A

Bonjour,
j'ai un alternateur LUCAS A127/70A et je désire savoir:
1) si quelqu'un à une doc. sur cet alternateur ?
2) si quelqu'un sait a quoi servent le 3 cosses (2 larges et une petite )qui sont a peu près au milieu de l'alternateur ?
3)si il est possible de le monter avec une lampe témoin de charge et si oui comment (connexions)?

merci aux aimables personnes qui voudront bien m'éclairer/ me répondre.
Marc

---

13 jan. 2006

Tous
Non lu

De mémoire : (mais ca fait bien dix ans que je... ---13 jan. 2006

désolé, je ne connais pas personnellement cet a... jp13 jan. 2006

Je confirme après avoir contrôllé dans mes arc... ---13 jan. 2006

c'est très bien tout ça !! merci pour les rép... ---13 jan. 2006

c'est fait !! je t'ai envoyé un mail !! merci... ---14 jan. 2006

merci pour tout ! comme dans le titre du messa... ---15 jan. 2006

Il y a eu plusieurs versions, dont certains al... ---13 jan. 2006

C'est dans ta boîte ! Mais je fais quand même ... ---16 juin 2020

---

13 jan. 2006

De mémoire :
(mais ca fait bien dix ans que je n'en ai pas vu...)

Les deux grosses Faston 12,7 mm, sont en //, c'est le B+, et la petite Faston 6,35 mm, le D+, où l'on branche la lampe témoin.

A confirmer par JP, spécialiste Perkins ! ;-)

_/)

Répondre

13 jan. 2006

désolé, je ne connais pas personnellement cet alternateur

en général, D + est l'excitation qui vient du régulateur

amicalement

Répondre

---

13 jan. 2006

Je confirme
après avoir contrôllé dans mes archives :-)

J'ai le schéma d'origine en PDF si tu veux Marc...

_/)

Répondre

---

13 jan. 2006

c'est très bien tout ça !!
merci pour les réponses, je suis d'accord pour le schéma d'origine en PDF si tu veux bien me l'envoyer tilikum . :-)
mais pourquoi le 2 grosses cosses sont en // (je peux le vérifier au métrix) et sont le B+, ce sont des connexions supplémentaires par rapport à la borne à vis ???
thanks
Marc

Répondre

---

14 jan. 2006

c'est fait !!
je t'ai envoyé un mail !!
merci
Marc

Répondre

---

15 jan. 2006

merci pour tout !
comme dans le titre du message mister Fred !!
:-D Marc

Répondre

---

13 jan. 2006

Il y a eu plusieurs versions,
dont certains alternateurs munis d'une borne à vis, et d'autres non. Si ton alternateur a une borne B+ à vis, l'usage des grosses Faston est inutile. Si tu n'as que les Faston's, pour 70 ampères il vaut mieux tirer deux fils (2 x 35 A) pour ne pas surcharger les cosses...

En fait, le fabricant a gardé les deux possibilités de connexions pour faciliter la vie des utilisateurs lors d'un échange d'alternateur ! :-)

Pour le schéma, envoies moi ton adresse mail par ma fiche, et je te le fait parvenir.

_/)

Répondre

---

14 jan. 200616 juin 2020

C'est dans ta boîte !

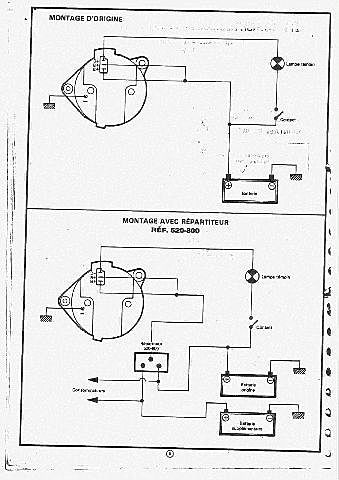

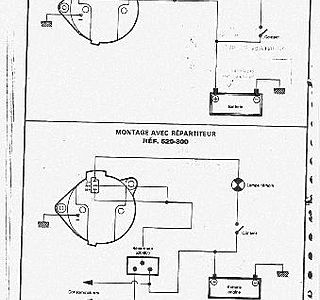

Mais je fais quand même un essai ici après avoir transformé le PDF en JPG... ;-)

_/)
