Alimentation éléctrique

Bonjour à tous.
Il y a souvent sur les bateaux des appareils qui demandent une alimentation en électricité spécifique, en 3, 6, ou 9 volts, avec une belle indication sur le nombre et le format des piles à mettre dedans.
Si on exclu l'avantage de "portabilité" que donnent les piles, y-a-t'il un inconvenient à alimenter un appareil prévu fonctionner en 6 ou 9 volts en 12 volt, c'est à dire à partir des batteries, ou bien existe t'il un circuit de montage, accessible à un non ingénieur en éléctronique sachant manipuler un fer à souder, permettant de réaliser ce type d'alimentation.
Pour vous éviter un peu de travail je tape le début de la réponse et vous mettez le reste...
" Ben dis donc en voilà une question qu'elle est bonne, balot, c'est encore Fever qu'a des états d'âme, c'est pourtant tout simple..."
(à vous)
Amicalement,
F.

L'équipage
10 mar. 2009
10 mar. 2009
0

Je pense que tu connais la réponse.
Si tu alimentes ta télé chez toi avec du 800v au lieu du 240, ben ça grille....

Certains appareils pour avoir une grande souplesse ont une marge importante dans la tension d'utilisation, mais en règle générale il est impératif de respecter la tension indiquée, dans un sens comme dans l'autre.

Il existe des adaptateurs pas cher pour passer du 12v à une tension plus petite, avec une puissance limitée
ex ref PE5527-97 chez pearl 10euros

10 mar. 2009
0

et attention à également
respecter la polarité, qui est indiquée par de tout petits symbole.(+ à l'intérieur ou à l'extérieur)

10 mar. 2009
0

tu peut egalement
fabriquer une petite alimentation à base d'un régulateur 78xx que l'on peut trouver chez tous les revendeurs de composants électroniques pour une somme modique et deux condos .
78xx : tu prend 7806 pour 6V , 7809 pour 9V etc... Bien sur , le rendement est mauvais et ce n'est valable que pour de faibles consommations , mais c'est le cas pour des appareils à piles .

10 mar. 2009
0

oui mais ...
Bonsoir, tu as tout à fait raison, Ptizef, mais il existe des régulateurs de plus grosses intensités. Ceux que tu cites sont généralement (déjà) de 1,5 A et en boitier TO220. Par contre, tu as, sous même boîtier mais seulement en 5 et 12V les MC 78T05 CT et MC 78T12 CT qui délivrent 3 A ! Ne pas oublier un peu de refroidissement, c'est toujours mieux.
Bonne soirée, cordialement,
Bricomarin. ;-) ;-) ;-)

10 mar. 200916 juin 2020
0

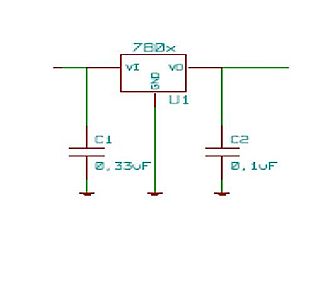

voila
le schéma

10 mar. 2009
0

ça parait simple...
Où places tu arrivée et départ? Merci quand même
Amicalement,
Fever

10 mar. 2009
0

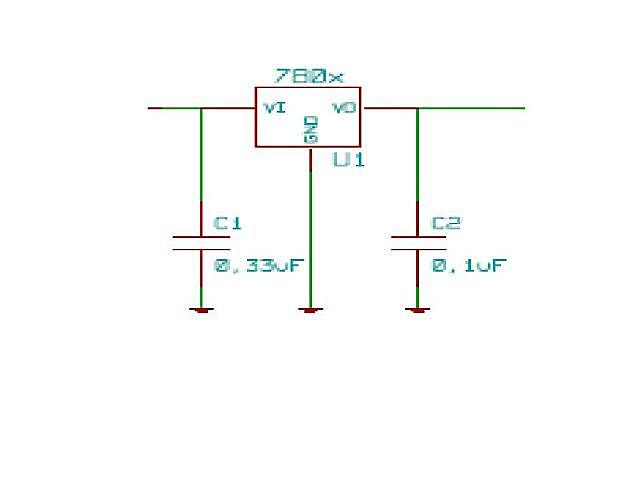

ci joint
schéma de principe

10 mar. 200916 juin 2020
0

Je vous remercie tous...
J'avais essayé de tourner la loi d'ohm dans tous les sens comme me le conseillait lapallice mais j'avais toujours l'impression de tomber sur qqchose de négatif sur le bilan énergétique (ça passait toujours par une resistance qui consommait des ampères). Mais peut-être je raisonne de travers?
Je sais pas ce que tu leurs as fait mais ta contribution me paraissait dans le cadre???... Disponible pour plus d'explications en mp
amicalement,
Fever.

10 mar. 2009
0

pour 10-15 euros
Dans tous les hypermarchés ou autoshop tu trouveras des réducteurs allume cigare qui sortent une tension stabilisée et réglable de 3 à 12V permettant d'alimenter tes appareils.

Ajouter une simple résistance pour faire chuter la tension est voué à l'échec et à l'éventuelle destruction de ton appareil si sa consommation est variable, car il faudrait alors que la résistance soit variable aussi, ce qui est en fait une alimentation stabilisée...

Au prix où c'est vendu cela n'a aucun sens de le faire soi-même, sauf si c'est pour le fun, mais certainement pas pour les économies :heu:

10 mar. 2009
0

les 78xx
sont équivalents à des résistances (variables).

A+

11 mar. 200916 juin 2020
0

78xx
Bien sûr, ont peut toujours acheter dans le commerce des produits tout faits. Mais à mon avis, on peut démystifier la complexité de l’utilisation de ces petits régulateurs.
D’abord, leur rendement n’est pas si mauvais que cela si on se limite à des puissances faibles (moins d’un ampère en sortie). En suite, si on les alimente par des batteries, on peut souvent s’affranchir des condensateurs qui servent à filtrer les variations rapides de tension en entrée et en sortie.

Acheté par 10, ils ne coûtent presque rien et si on les grille on les remplace.

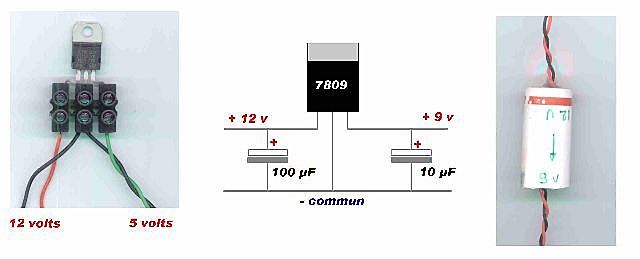

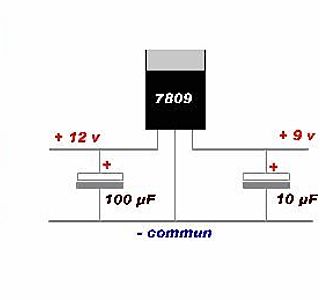

Quant au montage, la figure jointe montre que les moins initiés peuvent réaliser un petit transfo en moins de 2 minutes avec pour tout matériel un petit domino d’électricien et un tournevis. (quant à moi, je soude, j’ajoute des condensateurs, je met le tout dans un bout de tube et je noies dans la résine.)
J’utilise ces petits transfo pour alimenter des voltmètres et des ampèremètres digitaux qui tapissent mon tableau électrique. Je n’ai jamais eu le moindre problème et pourtant, mes connaissance en électronique sont très limitées.
Dans tous les cas, un essai ne coûte vraiment pas cher.
Cordialement.

11 mar. 2009
0

78xx
Oui, bien sûr, on peut le faire avec des régulateurs de ce genre.

La question est de savoir si Fever a envie de s'amuser à tenter la chose. C'est très facile pour un habitué de faire un truc fiable, cela peut-être hors de portée pour quelqu'un d'autre de faire le même truc fiable.

S'il est simplement désireux d'avoir une alimentation qui marche, direction supermarché-autoshop et quelques euros :heu:

Par exemple un truc bien (ce n'est pas le moins cher qu'on puisse trouver !): www.conrad.fr[...]_124257

11 mar. 2009
0

Ma proposition
(idem à so51-orin) ne valait que parce que Fever déclarait "savoir se servir d'un fer à souder" . Ce genre de petites alimentations pour des consommations faibles , de quelques centaines de mA , ce qui est le cas je pense de tous les appareils à piles , est très fiable . En tous cas , elles ne m'ont jamais posé de problème . Bien sur on peut acheter dans le commerce , mais je pense que ce n'était pas la question .

11 mar. 2009
0

température
Attention à la température tout de même !

Le boitier TO220 à l'air libre et sans radiateur a une augmentation de température de 50°C sur la puce par watt. La température de destruction est de 150°C sur la puce.

Exemple:

Si on baisse de 13V à 6V, soit 7V, on atteint 1 watt avec 150 mA seulement !

La température admissible en fonctionnement sécurisé est d'environ 100° sur la puce. S'il fait 30°C dans l'air, cela permet de monter de 70°C, donc de dissiper 1.5 W environ, donc 220 mA dans l'exemple.

[b]Attention :[/b] ceci est vrai si le boitier est laissé librement en contact avec l'air. S'il est enfermé en thermorétractable ou autre isolant, comme proposé plus haut, la situation est plus sévère, et la dissipation thermique peut être 2 ou 3 fois plus faible, ne permettant que 2 à 3 fois moins de puissance donc 2 à 3 fois moins de courant régulé, soit peut-être seulement 100mA dans l'exemple cité.

On arrive très vite à la limite de dissipation sans radiateur et en boitier isolé.

Ces circuits sont protégés thermiquement en interne contre la surchauffe. Le circuit ne sera donc pas détruit, mais le courant sera limité, et la régulation sera dans les choux, donnant la même impression que des piles vides.

12 mar. 2009
0

Je vois bien...
...que j'ai eu raison de m'adresser à vous, et je vois bien que je suis là devant un débat d'experts.
Fort de tous ces renseignements, je pense que je vais me réunir en colloque afin d'évaluer la vrai pertinence de mon problème et finir par me proposer une résolution que je m'efforcerai de rendre la plus consensuelle possible afin d'établir un protocole cohérent.
Que personne ne se meprenne, j'ai quand même trouvé dans vos contributions toutes les réponses que je cherchais et vous en remercie grandement.
Amicalement,
Fever
