Alimentation ecran 12v

bonjour à tous,
je viens de trouver au super U un écran 12V de 13,3 pouces que je voudrais installer dans ma descente pour y afficher seaclear en nav.
apres ouverture de la boite, l'alimentation est en fait une prise 22OV avec transfo 12V.
puis je brancher directement cet écran sur ma batterie 12V du bord, sachant que celle ci est alimentée par une éolienne (air breeze) qui fait varier la tension jusqu'à plus de 16V lorsque le vent est fort?
merci d'avance

L'équipage
08 déc. 2009
08 déc. 2009
0

je ne sais pas te répondre
mais cet écran accepte le VGA ? et à quel prix ?
clt

08 déc. 2009
0

oui
il accepte le vaga, le hdmi, le rca, le s-video et tu peux brancher une clé usb ou même un disque dur externe pour enregistrer directement la tnt integrée, le tout pour 99,90 euros.
c'est une dalle 13,3 pouces, tres leger (1,5kgs) et qui fonctionne en 12V.
le but étant de faire un écran amovible dans la descente pour etre vu du cockpit, étant donné que je navigue seul la plupart du temps et que je trouve plus prudent de tenir la barre que de descendre à la table à carte en entrée de port ou pres des cailloux (et comme je navigue beaucoup entre perros guirec et brehat...)
il consomme 28 watts (3,5A) en marche et 1w en veille, d'apres la notice.

ma peur est de griller l'électronique interne en le branchant directement sur le 12V du bord car mon éolienne (l'air breeze), alors que la vis de reglage du régulateur de tension dont elle dispose est reglé sur à peu pres 14,1V , envoi à la batterie des tensions allant à plus de 16V (remarqué hier lors de rafales de vent).

le nom de l'écran est tokai ltl-1403S

Voila, j'espere avoir répondu à ta question et que quelqu'un répondra à la mienne qui est : ou trouver un appareil qui régule mon 12V en 12V fixe et pouvant délivrer les 3,5A nécessaires?

08 déc. 200916 juin 2020
0

Régulateur
Bonjour,

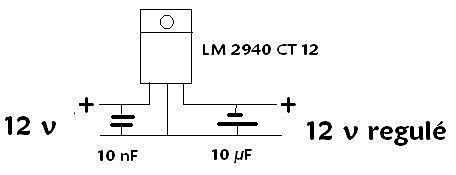

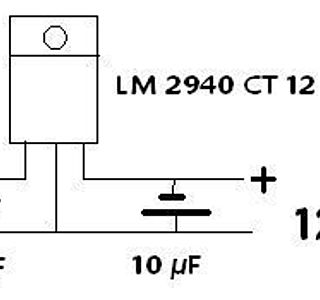

J'ai un peu le même type d'écran et je me suis fais un régulateur 12 volts. Voir schéma ci joint.

Attention le LM2940 ne dissipe que 1 amp, perso pour mon écran j'en ai monté 2 en parralléle sur un radiateur (bout de tole alu recourbée).

Dans ton cas (3.5 amp) 4 LM2940 en parrallèle seront necéssaires.

Bon bricolage.
Stan

08 déc. 2009
0

j'ai deja vu
ton schema sur un autre fil mais l'électronique n'est pas pour moi.
je veux bien tenter si le prix d'achat des composants n'est pas élevé.
à combien estimes tu que ça devrai couter une installation comme ça?

08 déc. 2009
0

idem
Tu vas avec le schéma chez un revendeur électronique et tu recevras tout sans problème
coût réduit, quelques euros seulement

Le risque si tu ne régules pas le 12V, c'est de pêter l'écran.

Prévoir aussi un petit radiateur pour dissiper la chaleur.

08 déc. 2009
0

ah oui
aussi je voulais te demander : c'est quoi les 10 nf et 10µf sur le schema?

08 déc. 2009
0

LM138 ou LM338
passent 5 amp
Guaranteed 7A peak output current
Y Guaranteed 5A output current
Y Adjustable output down to 1.2V
Michel

08 déc. 2009
0

Alimentation 220/12V
Sur l'alimentation d'origine, il y a l'ampérage max en 12V
pour un 13.3 pouces, 3A c'est déjà pas mal

En comparaison mon 14" consomme 1.5A avec la luminosité presque au maximum. Mais l'alimentation 220/12 sort maximum 3A

08 déc. 2009
0

Peut-être trouvé sur E-bay
Un convertisseur DC/DC qui conviendrait.

cgi.ebay.fr[...]omain_0

En entrée: 12Vdc à 15Vdc
En sortie: 12Vdc 3A
Le hic est le courant qui n'est que de 3A.
Mais les valeurs de courant (3,5A) et de puissance (28W) indiquées pour l'écran ne sont pas cohérentes car 28W sous 12V correspond à un courant d'environ 2,33A (courant = puissance/tension soit: 28/12)

Pour être certain du courant réellement consommé, il faudrait le mesurer en alimentant l'écran avec du 12V assez précis; et s'il ne dépasse pas 3A l'équipement indiqué conviendra (52,89USD port compris).

08 déc. 2009
0

Farad
Non, ce n'est pas la famille royale de Dubaï ! nano-Farad et micro-Farad, unité de mesure des condensateurs. Par contre 12 V x 3.5 A = 42W.
Cordialement.

08 déc. 2009
0

Il y a un risque réel,
ca m'est arrivé de griller un écran, et pas avec 16V, avec les 14,5V du chargeur.
Donc convertisseur obligatoire.

Ph

08 déc. 2009
0

solution simple ?
johan, il n'y a pas de bonne solution simple et pas chère à ton problème. Un régulateur "abaisseur" comme proposé ci-dessus va donner en sortie 10V en sortie quand tu sera au mouillage sans moyen de charge et que la batterie sera à 12V. En effet, un tel régulateur peut sortir au maximum 1.5 à 2V de MOINS que ce qui rentre.

En plus, dès que la tension de batteries sera en dessous de 13.5V environ (donc dès qu'il n'y a pas de moyen de charge branché), il n'y aura plus de régulation, et ton écran verra toutes les sautes de tension (mise en marche du frigo, d'une pompe, etc ...). Pas très bon ...

Donc ça protègera quand la tension est haute (16V) mais pas quand elle est basse.

Une bonne protection nécessite un convertisseur DC/DC 12V-12V qui accepte en entrée 10 à 20V environ, et donne 12V régulé en sortie, ce qui n'est absolument pas "bricolable" et jamais très bon marché. J'en ai acheté un qui malheureusement n'est plus sur le marché pour une cinquantaine d'euros.

Pour le moment la seule solution simple, si ton écran a un réglage de tension d'entrée qu'on peut mettre à 14.5V (c'est que tu as dit ?) ce serait d'utiliser une alimentation "allume cigare" pour PC portable en la réglant sur 15V (c'est le plus bas réglage possible). Pour fignoler, tu peux mettre en série dans la sortie une diode 5-6A (1€) qui descendra la tension de sortie à 14.5V sans détériorer la régulation.

www.conrad.fr[...]_410558

www.conrad.fr[...]284_FAS

08 déc. 200916 juin 2020
0

exact Robert
pour le montage proposé, il faut au moins 2V de différence. C'est pourquoi j'ai fait comme sur l'image ci-joint. Le voltage de sortie dépend aussi de la température, mais je suis toujours au alentour des 12.2 - 12.4 V

Etant donné que pour être effficace, la tension d'entrée doit être de 2 à 3V supérieur à la tension de sortie, on utilise une diode de régulation de 5V (3A dans mon cas). A la borne M (le négatif), on intercale une diode Zenher de 0.5W et du voltage complémentaire pour "tromper" la diode de régulation. Simple, efficace, pas cher, et facile à mettre en oeuvre.

08 déc. 2009
0

fais un test
en alimentant ton écran sous seulement 9 ou 10 V. Mon écran était présenté pour 12V +/- 5%, et il tourne parfaitement sous 8V (sans que l'intensité consommée n'augmente) !

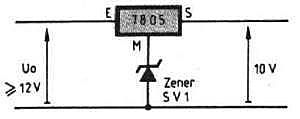

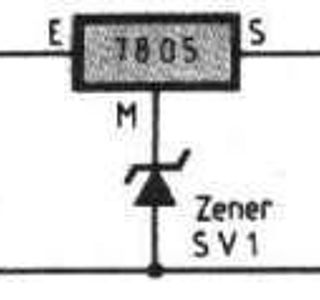

Donc je l'alimente à travers un régulateur de tension 7809 tout bête (ampérage en fonction de la conso de l'écran, pour moi c'est 1.5 A max alors que l'alim livrée avec délivre 3.5 A) avec 1 condensateur de chaque côté pour le découplage/filtrage. Pour des tensions batteries au dessus de 11V (c'est à dire tout le temps sauf décharge profonde), la tension est régulée à 9V, et en dessous, la tension diminue légèrement. Avec un 7810, la tension diminue à partir de Vbatterie = 12V. On peut faire mieux avec un régulateur à faible chute de tension comme le LM2940 présenté plus haut ...

C'est sûr, je perds de la puissance en chaleur (Intensité*(Vbatterie-9)), mais c'est simple et pas cher. Et comme mon écran ne reste jamais longtemps branché en continu ...

08 déc. 2009
0

apres contact telephonique
avec electrome,
ils me proposent un régulateur sd50a-12 mean well.
il s'agit d'un régulateur de panneaux solaires qui permet des tensions d'entrée de 9 à 18V et sort du 12V.
qu'en pensez vous? ils le vendent 43 euros HT mais ça me parait cher. est ce que si cela est une bonne solution, un autre régulateur moins cher serait tout aussi valable?
merci encore

08 déc. 2009
0

merci pour le tuyau robert
c'est sympa.
maintenant est ce que techniquemant cela fonctionne bien et est ce que n'importe quel régulateur solaire ou éolien fait l'affaire pour alimenter cet écran en 12V stable?
ils me le vendent à 43 euros HT et sans les frais de port alors je trouve ça un peu cher surtout que j'en vois à 29euros TTC et qui font également sortir 4A.
qu'en pensez vous? quels retours d'experience et quelles précautions à prendre pour l'installation?

08 déc. 2009
0

ok au temps pour moi
c'est le vendeur que j'ai eu au telephone qui m'a parlé de panneaux solaires. cela dit c'est exactement le meme dont il me parlait.
j'ai de nombreux doutes depuis que tu m'as donné cette info sur la compagnie et je pense chercher ce model ailleurs, à moins qu'une ame charitable bordelaise puisse se rendre au magasin pour l'acheter pour moi...?

08 déc. 2009
0

Hummm ....
Bon, johann, je ne voulais pas le dire mais ... celui que j'ai acheté vient de chez electrome, et c'est:

www.electrome.fr[...]pec.pdf

Cela marche bien pour une trentaine d'euros, et c'est exactement ce qu'il te faut.

Le problème c'est qu'il y a quelques mois j'avais donné l'adresse sur H&O. Une personne de H&O a voulu acheter chez eux mais ils avaient quelques problèmes de survie de l'entreprise. Donc à vérifier avant de commander.

Toujours délicat de donner ce genre d'info. Voir ici: www.societe.com[...]40.html

Décision de justice
Depuis le
08-07-2009 Liquidation judiciaire

Donc prend des précautions, peut-être qu'ils sont de nouveau en état de marche.

08 déc. 2009
0

régulateur solaire ?
Je ne le ferais pas avec un régulateur solaire, il y a fort peu de chance que ça fonctionne sans une batterie tampon devant le téléviseur. Amha, très risqué pour le téléviseur ... encore plus risqué que direct sur la batterie principale.

La référence Mean-Well que je t'ai donnée n'est pas un régulateur solaire, c'est un convertisseur DC/DC.

Il faut prendre celui-là, moins cher qu'un solaire, et mieux adapté à ton besoin qui n'a rien à voir avec du solaire.

08 déc. 2009
0

Oubli ...
un détail étrange : leur page d'accueil est désactivée : www.electrome.fr[...]/

Et je n'y suis arrivé qu'en connaissant l'URL de l'objet que je voulais montrer.

08 déc. 2009
0

Evite
J'ai fait la même erreur avec mon chargeur de quai qui a grillé mon écran.

08 déc. 2009
0

à fblc
tu veux que j'évite quoi?
de le brancher en direct ou d'utiliser le convertisseur?

09 déc. 2009
0

OK Ouk
Bonjour,

Sans nier la belle démonstration de Robert, je suis d'accord avec Ouk même avec une batterie à 11 volts l'écran fonctionne...

Mon régulateur est simple et pas cher le LM2940 CT12 vaut 2€ les 2 condos 1€ pièce.

Dans le cas de Johann cela reviendrait à 10€...

Sans compter le plaisir de bricoler/apprendre...

Chacun voit midi à sa porte.
Stan

09 déc. 2009
0

je crois que je viens de trouver un truc!
ça a l'air d'être bon ce truc la?
voici le lien : www.uship.fr[...]fr.html
qu'en pensez vous donc?

09 déc. 2009
0

je viens
d'envoyer un mail chez eux pour leur poser la question, je vous tiens au courant des réception de leur réponse.

08 déc. 2009
0

As tu regardé
la solution Ebay citée plus haut? qui conviendrait parfaitement si l'écran consomme moins de 3A en réalité. Le coût est tout de même de 36 euros.

09 déc. 2009
0

J'aimerais vraiment
mais je ne suis pas sur de mon coup quand à la fabrication d'une piece électronique. est ce que ça serai abusé de demander un schema pour le LM2940 CT12 et les 2 condensateurs. comment sont ils assemblés?

09 déc. 2009
0

ampérage ?
bonsoir
je n'ai pas vu quel ampérage il peut âsser
michel

09 déc. 2009
0

1.2A
courant max ... et ça vaut 7 livres ou 8 UDS soit 7€ (dans le commerce non schip ... et à ce prix, à mon avis le 12V n'est probablement pas vraiment régulé ... surtout qu'ils ne précisent effectivement rien à propos de la régulation

cpc.farnell.com[...]01.html

www.farnell.com[...]414.pdf

10 déc. 2009
0

pour répondre à chantevent
Je n'aime pas la mise en parallèle de régulateurs sans une petite résistance d'équilibrage. Il suffit d'une disparité ou de matériels provenant de lots différents pour que, dans notre cas par exemple, un des composants soit sollicité à lextrème et un autre beaucoup moins.

Que cela fonctionne, oui vis a vis du résultat à obtenir moins bien vis à vis de la fiabilité.

Perso, j'ajouterais une résistance de 0,5 Ohm 1 watt montée pattes longues avec lyre en sortie de chaque régulateur pour mieux équilibrer thermiquement le montage.

11 déc. 2009
0

Précision en retard
De le brancher en direct. C'est comme ça que le mien ne s'est plus allumé.

09 déc. 2009
0

A Robert
Salut à tous,
Bsr Robert,
La Sté Electrome à disparue en cours d'année au profit de la Sté Distronic, du moins à Pau , avec le meme catalogue et les memes prix de vente:
Distronic@orange.fr
Amicalement,
Daniel

09 déc. 2009
0

genial
merci pour le tuyau!
c'est magique HeO!

10 déc. 2009
0

Autre utilisation de ce convertisseur
Isolation, panneaux solaires, eoliennes
car sa sortie est réglable de 11V à 16V.

10 déc. 2009
0

DAn56
Faut lire le fil (pourtant pas très long) tu verras que ce n'est pas du tout une bonne idée (electrome).

10 déc. 2009
0

oups !
Je causais à Dan56 :heu:

A propos d'electrome, que donne la piste de son repreneur indiqué dans le fil ?

10 déc. 2009
0

bon, il y du nouveau
chez electrome.
en fait electrome n'existe plus comme le disait justement robert. cependant le site d'électrome et toute l'activité d'électrome a été reprise par une nouvelle société du nom de JCLélectronique.
quelques problemes informatiques sur leur serveur font que ma commande ne partira que demain matin mais la dame au téléphone est tres sympa et serviable et fais de son mieux pour que tout aille bien apparement.
je reçoit le régulateur de tension normalement lundi d'apres elle, et ne manque pas de vous tenir au courant du bon déroulement de l'histoire.
si tout se passe bien cela peut être tres pratique de pouvoir commander du materiel électronique difficilement trouvable ailleurs à prix correct.
merci à tous pour votre aide et vos interventions (surtout à stanislas pour ses explications, ses schemas et sa patience).
kénavo

10 déc. 2009
0

ben pour l'instant
ça ne me gene pas trop étant donné que je ne sais pas ce que cela signifie.
enfin comme je ne suis non plus totalement deumerré j'imagine que ma batterie perdra 25% d'amperes de plus que ce que fournit le sd-50A-12.
je ne fais que supposer mais si c'est ça, vu le peu d'amperes dont on parle, je m'en accomoderai bien, d'autant que l'écran est la pour le confort d'une carto toujours sous les yeux du cockpit, ce qui ne sert à rien au large, il ne sera donc allumé que pour rentrer dans les ports que je ne connais pas et zigzaguer dans les cailloux de brehat.

11 déc. 2009
0

Fil de qualité
Bonjour,

Voilà un fil de qualité, nous avons tous pu renseigner Johann, chacun a exposé sa ou ses solutions, certains ont enrichi la solutions d'autres.

Vive HéO et bon vent à tous.
Stan

10 déc. 2009
0

Sinon celle là
Convertisseur DC-DC MEAN WELL modèle SD-50A-12
Entrée : 9,2Vdc à 18Vdc
Sortie : 12Vdc 4,2A
Protection : Court-circuit/surcharge et surtension
Prix 32 Euros

www.electrome.fr[...]pec.pdf

10 déc. 2009
0

Bon,
ça y est, c'est commandé. je ne manque pas de vous tenir au courant de la suite des évenements, autant pour la qualité de service de chez électrome que du fonctionnement du convertisseur.
j'espere juste qu'ils ne vont pas se mettre en faillite avant de me livrer...

10 déc. 2009
0

je sais robert
mais devant le peu de choix qui s'offrait à moi, j'ai décidé de courir le risque de cette commande.
c'est pour ça que je vous tiens au courant de l'évolution des choses.
si cela fonctionne, c'est un tres bon moyen pour s'équiper en électronique sans se ruiner, les appareils en 12v communs étant moins chers ailleurs que chez les schips. et puis si je ne reçoit jamais le produit, ça me servira de leçon.

10 déc. 2009
0

Pour Robert
OK, je n'avais pas remarqué le nom du distributeur, j'étais focalisé sur la recherche des convertisseurs MEAN WELL et je n'avais pas remarqué la coincidence.

10 déc. 2009
0

bingo !
donc tu auras le même que moi pour alimenter ton écran ;-)

Sont principal défaut c'est le rendement, seulement 75% environ. Mais pour 32€ on ne peut pas espérer mieux !

10 déc. 2009
0

75%
c'est exactement cela : quand il mange 1 Watt, il n'en restitue que 0.75 Watt.

11 déc. 2009
0

Autre Solution (un peu tard....)
Je viens de découvrir le post, un peu tard apparemment !!

Il y a des régulateurs de tension 12V dit "Ultra Low Drop Out", soit "trés faible perte", qui sortent du 12V avec une tension d'entrée aussi basse que 12.2Volts (ce qui est supérieur au seuil de charge basse de nos batteries plomb).

Par exemple le composant TS278R12 qu'on trouve chez le fournisseur RADIOSPARES (code commande 398-776).
Pour le cas de Joahnn, il suffit d'en monter 3 à 4 en parallele, éventuellement avec une petite résistance d'égalisation de 0.1ohms en sortie.

Evidemment il faut "bricoler" un peu, mettre en boitier, prévoir un radiateur.... Mais la tension de sortie est parfaitement régulée (alim linéaire), ce qui n'est pas le cas d'un systeme à découpage comme celui d'exelome.

Par ailleurs, Johann, j'ai cru comprendre que tu avais un NQN ? Bienvenue dans la "grande" famille de propriétaiure de cette super unité. J'en ai un depuis l'année dernière, et c'est que du bonheur !! (MP si tu veux ?)

A+

11 déc. 2009
0

juste une remarque, je prends juste le fil
Johann parle de 16V sur la batterie, dû à l'éolienne... pas bon ça. :non:
l'écran est prévu pour foctionner sur batterie, 14,5 V max de charge (fonctionnement permanent), il est donc bête de mettre devant un convertisseur.
c'est mon point de vue, je ferai plutôt qque chose sur le régul de l'éolienne, les batteries n'aiment pas le 16V, d'ailleurs où est-il mesuré, ce 16V ? :reflechi:
à+
JL.C

11 déc. 2009
0

le 16V
est apparu sur le gestionaire de batterie "BATMAN".

11 déc. 2009
0

Je me suis fait la meme reflexion
l'autre jour il y avait des bonnes rafales de vents mais pas non plus extremes (environ 25-30noeuds)
et l'éolienne est une air breeze achetée en septembre dernier. le régulateur est reglé sur 14,5V environ mais il arrive tres souvent que cela ai le temps de monter à plus de 15v avant que le régulateur n'arrete les pales.
si quelqu'un a une air breeze je serai curieux de savoir si cela est normal, mais c'est un autre sujet que je vais peut être copier dans un autre fil.

11 déc. 2009
0

Ah ?
"ce qui n'est pas le cas (NDLR : bien régulé) d'un systeme à découpage"

Si, si, les alimentation à découpage DC-DC sont très bien régulées, heureusement car la majorité des alimentations sont maintenant à découpage ... :heu:

11 déc. 2009
0

je ne pense pas
que le cablage soit en cause car lorsque le chargeur de quai est en fonction, il m'indique bien 13,6V.
l'éolienne je l'ai installée moi même tres meticuleusement en respectant les diamettres de cable et tout et tout.
je me dis que cela doit venir de l'éolienne et que le régulateur doit mettre quelques secondes à réagir.

11 déc. 2009
0

je vérifierai
la tension aux bornes des batteries, là où on doit récupérer la tension d'alim des équipements, là où on n'a pas les chutes ohmiques qui faussent les mesures si le câblage est défectueux, ce qui est malheureusement assez souvent le cas.

Votre réponse

Merci de contribuer aux réponses sur HISSE ET OH !

Merci de vérifier de bien répondre au sujet. Fournisser des détails sur votre réponse et partager votre expérience et vos recherches !

Mais éviter de …

  • Demander de l'aide ou de répondre à une autre question (utiliser les commentaires dans ce cas).
  • Porter un jugement et manquer de respect dans votre réponse.
  • Pour plus d'information, consulter la FAQ et la Charte de HISSE ET OH !

Déposer un fichier ici ou Cliquer pour envoyer

Météo idéale pour un mouillage à l'île de Sein

Souvenir d'été

  • 4.5 (2)

Météo idéale pour un mouillage à l'île de Sein

novembre 2021
