Alimentation 12V Sangean 909

Bonjour à tous,

J'ai lu quelque part que l'on pouvait alimenter directement le Sangean 909 par le 12V. L'entrée dit 6 Volts ! Ca fait une grosse différence !

Qui confirme que l'on peut bien mettre le 12V directement sur cette entrée d'alimentation !

Merci.

L'équipage
27 mar. 2017
27 mar. 2017
0

Bonjour,
En tous les cas, moi je le fais depuis plusieurs années et il ne s'est encore rien passé ; le poste continue de fonctionner.

27 mar. 2017
0

normalement alim 12V avec résistance en ligne

27 mar. 2017
0

Merci rv56. Quelle résistance ?

27 mar. 2017
0

hmmmmm !
je ne le ferai pas 6 v avec polarité externe
effectivement il y a un pont de diodes qui contourne le problème d'inversion de polarité mais 6v c est 6 v et pas le double
je parle du sangean ats 909

27 mar. 2017
0

Ben oui c'est ce que je me dit...

Avec une résistance ça devait le faire. Laquelle ? Quelle intensité ça consomme ?

27 mar. 2017
0

l'alim 220v a une sortie en 9v pour l'appareil

27 mar. 2017
0

targaz, pas compris...

L'alimentation fournie avec sort en 6V.

27 mar. 2017
0

Cela a été dit pour le 909X qui est en 9V

27 mar. 2017
0

Ah OK. C'est un 909 que j'ai trouvé...

rv56, quelle résistance ?

27 mar. 2017
0

Mais pourquoi ne pas utiliser une alimentation réglable abaisseuse qui marche bien et n'est pas très couteuse?

27 mar. 2017
0

Pour réaliser ton alimentation 6v à partir du 12volts, utiliser un régulateur de tension type LM7806, le montage est très simple : un plus 12v en entrée, un 6 v en sortie et un fil -12v commun . Ajouter un refroidisseur si la consommation de l'appareil est supérieur à 500ma.
Côut du montage ,Quelques €. ..et la tranquilité .
Pour RV56, une résistance en série ne fera pas chuter la tension de 12 à 6v . Mais on peut la mettre en protection pour limiter le courant .

27 mar. 2017
1

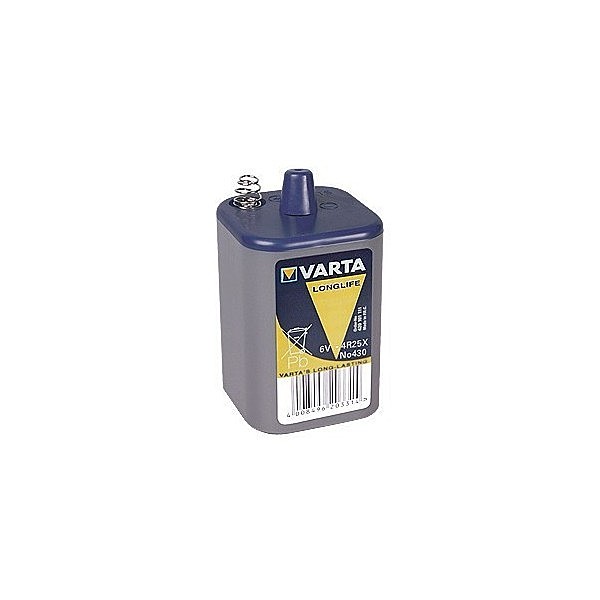

Moi j'ai adopté le technique "keralas", j'utilise de moins en moins cette radio, pour le fun et pour ne pas perdre le main.
cette pile a maintenant 3ans et est toujours gaillarde!
www.quincaillerie.pro[...]_vis_6v

28 mar. 201716 juin 2020
2

Bonjour,

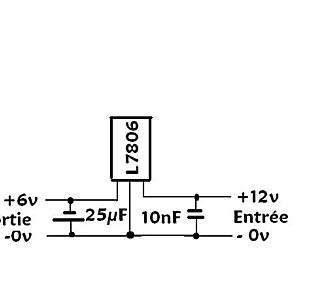

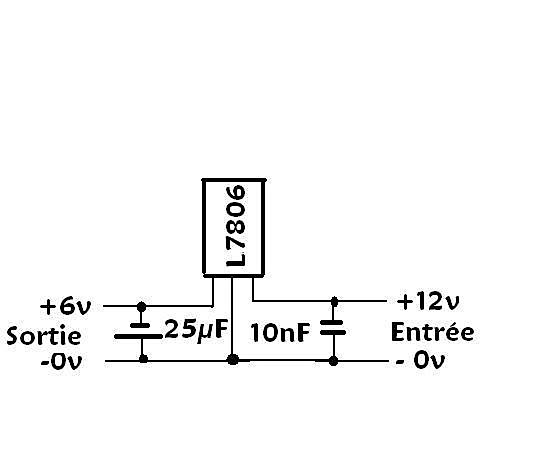

J'ai fait un régulateur 6V pour mon Sangean, voici un schéma.

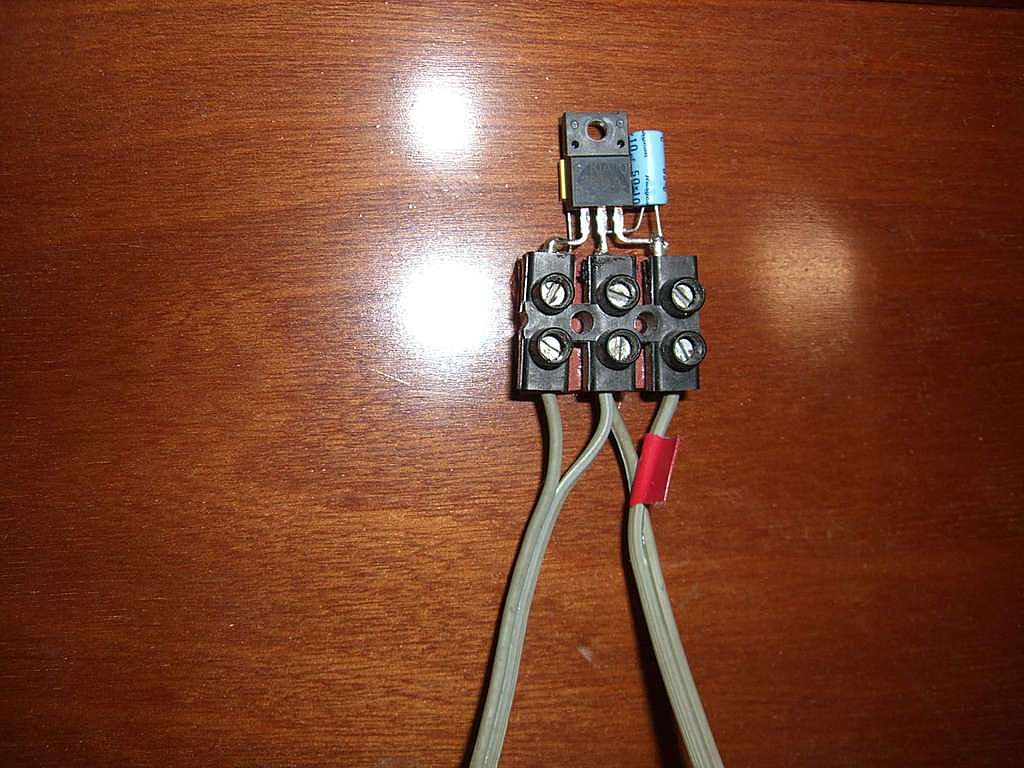

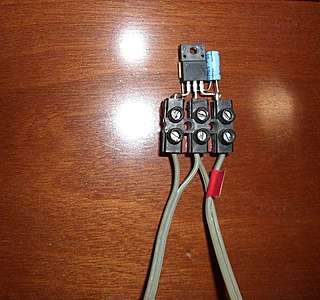

On peut le réaliser facilement avec un domino et quelques soudures (voir photo).

Les puristes noieront toute la partie haute dans de la résine en prenant soin de fixer la partie métallique du LM sur une plaque métallique qui servira de refroidisseur.

Stan

28 mar. 2017
0

Bonjour,
Attention, sur le schéma le condensateur de 25µF est monté à l'envers !

28 mar. 2017
2

Bonjour,
pour moi il est monté correctement, le grand trait est le symbole du fond de cuve du condensateur électrochimique si ma mémoire est bonne, pour se rappeler, mettre deux trais verticaux de part et d'autre du grand trait. donc le grand trait est le moins et le petit le plus.
cdt

28 mar. 2017
0

ne pas confondre avec le symbole du générateur qui est l'inverse, le grand trait est le +

28 mar. 201716 juin 2020
0

Bonjour
L'ATS 909 étant un "Bouffe Piles" j'ai adopté le même système que Moby: une grosse pile de 6V...
Jef

28 mar. 2017
0

Et tout ça ne fait pas de parasites?

28 mar. 2017
1

Avec le condensateur de 100nF il n'y a pas de risque de "bruit". Le régulateur est de type analogique donc pas de problème. Par contre, il ne faut pas utiliser de convertisseur DC/DC à découpage qui ont un bien meilleur rendement mais qui "polluent" énormément leur entourage direct (réception AM justement dans ce cas-ci).

10 jan. 202110 jan. 2021
0

erreur

28 mar. 2017
0

un simple chargeur de telephone en remplaçant le connecteur usb par le bon jack ou une alimentation 12v multi fiche et tension

28 mar. 2017
0

oui mais ici on demande 6 volts l'USB c'est en principe 5 volts - la chute possible par la conso et l alim 12 ben 12 volts.
Mettre 12 volts au cul d'un appareil 6 volts il risque de ne pas aimer longtemps.

28 mar. 2017
0

les 5v son largement suffisant ,cela fonctionne parfaitement sur mon sagean

28 mar. 2017
0

oui lou-gré 3 ! c'est comme ça que je fais depuis quelques années et ça marche très bien. Pas la peine de se casser le cul avec des résistances et des condos

29 mar. 2017
0

Je retiens l'idée du 5V USB. Je vais faire ça. Merci !

29 mar. 2017
0

Juste MERCI pour ce fil très interessant :pouce:

08 juin 2020
0

Hello!
Le coup de la grosse pipe de 6 volts me plaît beaucoup!
..pour ne pas se tromper de polarité le + est il bien la partie mâle ?
Si je mets fusible sur le + est ce que cela me protège en cas d'inversion par erreur lors de mon montage?
Philou

08 juin 2020
0

Pipe?.....

10 jan. 2021
0

Le fusible ne sera pas suffisant pour protéger de l'inversion de polarité. Teste ta "pile" au multimètre pour être sur de la polarité et met des détrompeurs à tes connexions, comme cela tu n'auras plus à te poser la question les fois prochaines.

08 juin 2020
0

😀 catastrophe ce correcteur....
Amicalement
Philou

08 jan. 2021
0

d'après vos avis une batterie moto n'est pas vraiment adapté pour cet usage, je vais étudier la piste du powerbank 6V sinon je reste sur la pile cube 6V, merci à tous

09 jan. 202109 jan. 2021
0

Tu as ça aussi, c'est pas cher et discret mais c'est Chinois 😂
fr.aliexpress.com[...]85.html

09 jan. 2021
0

SALUT
sauf erreur de ma part il me semble que le sagem est alimenté en alternatif a vérifier sur le transfo d'alimentation 220V

10 jan. 2021
0

Je suis sur le 12 du bord.
JJ

10 jan. 2021
0

"il ne faut pas utiliser de convertisseur DC/DC à découpage qui ont un bien meilleur rendement mais qui "polluent" énormément leur entourage direct (réception AM justement dans ce cas-ci)."
J'utilise depuis bien des années un convertisseur DC/DC d'abord sur un SONY ICF SW 7600 G+ puis sur son successeur le SONY ICF SW 7600GR qui tous deux fonctionnent en 6v.
Je continue à prendre des bulletins météo en BLU pour le fun sur 2677kHz et 1696 kHz ( cross La Garde ) et en essayant toutes les fréquences de Monaco Radio delon la zone où je me trouve, et je n'ai constaté jusqu'à présent aucune anomalie de réception.
Et je peux aisément faire la comparaison, car lors de randos à terre, j'emmène le poste dans mon havresac et là, il fonctionne sur piles.

10 jan. 2021
0

oui c'est le problème des convertisseurs AC/DC les signaux BLU reçus sont un peu rock'n roll !
j'étudie la piste Tangalo, je viens de récupérer un convertisseur DC/DC 12V/6V qui a l'air de bonne facture, je vais souder proprement la sortie sur les contacts du boitier piles AA, faire des essais et un retour ici, c'est peut-être une bonne solution.
par contre Tangalo on parle ici de réception de Hfax météo dont la réception est beaucoup plus sensible au parasites qu'un bulletin cross ou monaco radio

10 jan. 2021
0

Pour être tout à fait honnête, j'ai aussi essayé les réceptions Fax, mais j'ai abandonné assez vite justement à cause des réceptions aléatoires, car pour moi, les bulletins en audio étaient bien suffisants.

10 jan. 2021
0

Justement tangalo, si la réception de fax était aléatoire, c'est certainement un ensemble de choses (parasites+radio très moyenne+probablement antenne pas top).

10 jan. 2021
0

@quizas: plutôt que de sacrifier ton boitier piles, dans un premier temps, pourquoi ne pas essayer avec un système de piles factices reliées au convertisseur, tu trouveras des exemples DIY sur le net ou du tout fait à l'autre bout de la planète, c'est réversible et ne fait pas sauter la garantie au besoin.
