Alim Frigo

Bonjour
La tension de la batterie est de 12,6 , a l'entrée au tableau 12,3 3métre plus loin au bornier du frigo 11,4 Quelle conclusion je dois tirer? changer la section des cables? OU ces mesures sont elles normales.
Salut

L'équipage
12 nov. 2006
12 nov. 2006
0

cela représente
2,5% .
C'est encore acceptable mais les économiser serait mieux .
Vérifier en premier lieu l'état des connections, cela ne coute rien et peut rapporter gros !

12 nov. 2006
0

C'est plutôt proche de 10%
de chute de tension... est ce n'est pas acceptable.

Comme il faut compter avec le pic d'intensité au démarrage, il faut choisir le section du câble en fonction de la longueur.

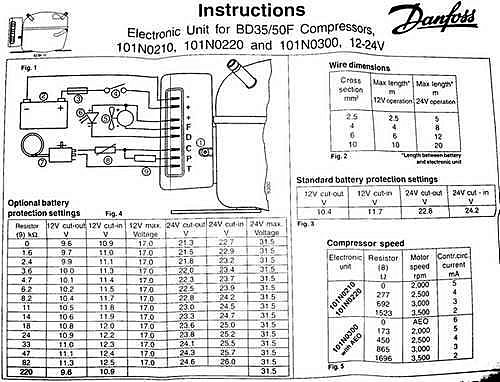

Voici les sections recommandées par Danfoss :

  • longueur &gt 2,5 mètres : 2,5 mm²
  • longueur &gt 4 mètres : 4 mm²
  • longueur &gt 6 mètres : 6 mm²
  • longueur &gt 10 mètres : 10 mm²

En plus, c'est facile à retenir ! ;-)

Une solution pour ne pas avoir à refaire le câblage du bateau : tirer une ligne directe de la batterie protégée par un fusible ou un disjoncteur de 15 ampères (pour du 12 volts, 7,5 A en 24 volts) et installer un relais piloté par l'alimentation d'origine.

Cette solution est également valable lorsque le groupe frigorifique génère des parasites radio.

[color=blue]_/)[/color]

12 nov. 2006
0

De plus tu vas avoir des emmerdem.... avec ton fridge
car la securité tension basse réglé d'origine a (Tilikum completera peut être j'ai pas en tête)xxxx
mais pas très loin de 11,4 V... est quasi atteinte alors que ta batterie est chargée ...

Donc ton fridge se coupera, dès que tu mettras un coup de demareur, ou qu'un consomateur un peu gros va demarer...

Bref ça ne peut pas rester comme ça.

13 nov. 200616 juin 2020
0

Coupure et remise en route

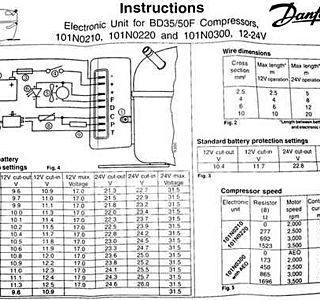

Réglage d'usine : 10,4 et 11,7, mais on peut régler plus haut, jusqu'à 11,3 et 12,5 ou plus bas jusqu'à 9,6 et 11,9.

En 24 volts attention : il y a un piège... perso.orange.fr[...]dia.htm ;-)

[color=blue]_/)[/color]

13 nov. 2006
0

mister tilikum
12,6 - 12,3 = 0,3
12,6 x 10 % = 1,26

13 nov. 2006
0

en fait, le pb c'est 11,4 ET 12,3
il ne doit pas y avoir de perte en ligne entre la batterie et le tableau car pour quelques €, le problème est très facile à régler

amicalement

et de toute façon, ta batterie est à trop faible tension

13 nov. 2006
0

tu peux nous dire quel type de batterie
est à pleine charge avec 12,65 V?

parce qu'avec ton tableau on se demande bien ce qui se passe entre 12,65 V et 14,34 V ;-)

13 nov. 2006
0

C'est vrai
mais moins il y en a plus tu favorises l'ecologie...

13 nov. 2006
0

11,4 ?
ça se peut !
mais ça n'a rien à voir avec l'arithmétique .

:-p
:-p

13 nov. 2006
0

pour moi
12,6 - 12,3 = 0,3
mais ....
ch'peut me tromper .

13 nov. 2006
0

effectivement
j'avais lu trop vite .
Faut changer :
- les batteries
- le tableau
- les câbles
- le frigo
et ne pas oublier de nettoyer les connections .

Sinon, il ne serait pas inintéressant de savoir à quelle intensité on atteint de telles chutes de tension .

Il y a encore des compresseurs qui absorbent 20A juste pour faire de la buée .

13 nov. 2006
0

Heuuuuu Alien le probleme c'est 11,4
et non 12,3 :reflechi:

13 nov. 2006
0

Un rappel sur le rapport tension / decharge
Extrait des docs Victron

Profondeur de decharge tension
0% 12,65 V +
25 % 12,45 V
50 % 12,24 V
75 % 12,06 V
100 % 11,89 V

tension de fin de charge 14,34 V à 20 °C

12,6 V est une tension normale pour ta batterie pas d'inquiétude sur ce point

amicalement

13 nov. 2006
0

cest pas mon tableau c'est celui de Victron energy
Entre 14,34 et 12,65 il se passe quoi ?

debranche ton chargeur et tu verras la tension de tes batteries tomber assez vite puis se maintenir vers 12,8 V.

Consomme un peu et tu verras de nouveau la tension chuter très rapidement vers 12,65

D'ou le 12,65+ du tableau

qui signifie 12,65 V et plus .....

Pour ceux que ça interrese

www.victronenergy.fr[...]tes.pdf

le tableau est page 21

13 nov. 2006
0

quand il n'y aura
plus de pertes en ligne on sera tous au nirvana avec Nicolas Hulot . :-) :-) :-) :-) :-) :-) :-)

13 nov. 2006
0

12,6 V a la batterie
11,4 au fridge

l'arithmetique dit bien que la chute de tension est de 1,2 V soit a la grosse 10 % :reflechi:

13 nov. 2006
0

Mais Me... relis la question ...
il finit bien par 11,4 au fridge.

13 nov. 2006
0

De plus le sujet est alim frigo !!!
on s'en fou du tableau ...

donc 12,6 - 11,4 = 1,2 V

soit près de 10 % de chute de tension en bour de ligne du fridge ce qui est anormal.

13 nov. 2006
0

ils n'ont rien compris
et jj doit roupiller
tu mets une guiness dans ton frigo et tu va voir la tension remonter ;-) ;-) ;-)

13 nov. 2006
0

Ce qui n'est pas logique c'est surtout
Batterie tableau 12,6-12,3 = 0,3v 3m de câble 12,3-11,4 = 0,9 v (sauf si batterie-tableau=1m)

Mais perdre 0,15v/1m c'est trop fort -&gt 7 ou 8 A/mm2

Ou il y a sous-dimensionnement, ou il y a mauvais contact(s), ou les deux.

Et sans connaître le câblage section, longueurs, autre consommateurs éventuels et les puissances, il est bien imprudent de conclure et de conseiller.
sauf à dire que ce n'est pas convenable.

Quelques précisions svp melody5.
