alim 6 v avec batterie 12 v

montage

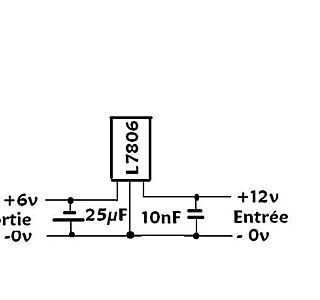

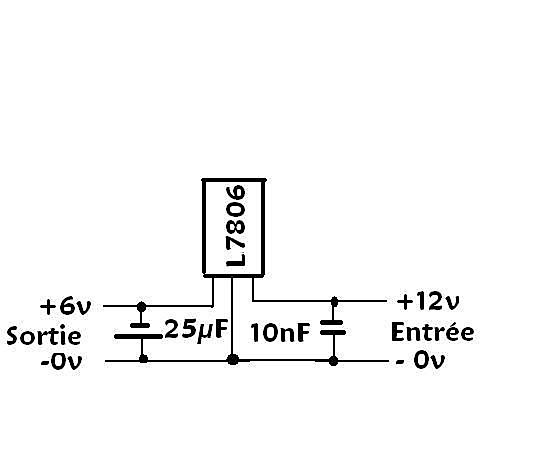

il suffit de faire un petit montage avec un composant regulateur de tension, par exemple le MC7806 règle à 6v jusqu'à 1A, un truc qui doit coûter 2 euro ?

c'est un composant avec trois petites jambes, on relie le 12V à la jambe de gauche, le 0v à la jambe du milieu, de la jambe de droite sort du 6v :-)

Tu trouveras
des piles 6v type 4R25/2 dans pas mal de commerces.

Gogol : mcm 7806 ......
Il suffit de taper : mcm 7806 et gogol dit plein de chose.

trois enseignes
Bonjour captainjas

Pas de chance pour moi pas de marchand de seau
mais trois enseignes autour de moi dans un perimetre de 3km Selectronique,Conrad,Electronique difusion.
Tous trois tres pro et vente par internet.

Le Moko

niveau débutant
mais j'ai déjà réalisé des petits circuits imprimés

Réalisation

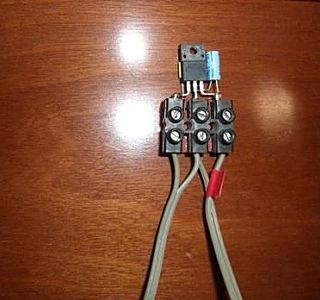

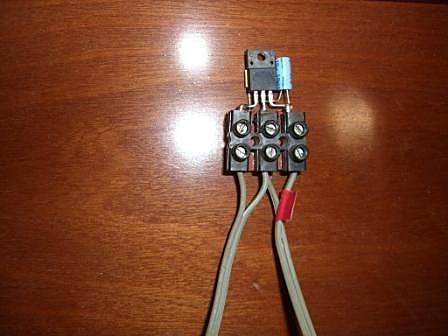

Et voici la réalisation "facile", je sais les puristes vont hurler...

Mais 15 minutes de bricolage, 5€ de matos et cela marche depuis 3 ans...

Stan

précision :
je ne connais pas le Sony en question mais je détaille pour le Sanjean 909.

Je suppose que je suis au moteur, appareil réglé fort, donc à consommation maxi soit 300mA comme indiqué page 52 de la notice.

L'alternateur charge à 16V. La sortie est à 6 volts donc 10V de chute sous 300mA = 3 watts à dissiper.

Je suppose une température ambiante de 30°c avec du soleil qui peut donner un 50°c localement.

Le LMC7806 fait 65°c/W (Jonction Ambiant) et 5°/w (Jonction boîtier). La température de jonction est donné à 125°c

Entre 50°c à 125°c j'ai un écart de 75°c pour effectuer ma dissipation thermique donc 75°/65°c/w = 1,15 watts de puissance utile -&gt Ça ne passe pas.

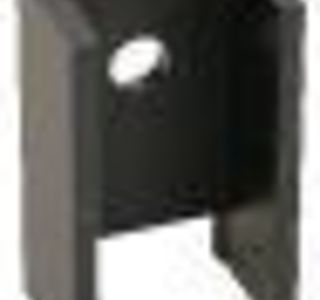

J'ajoute mon clip de 18°c/watts j'ai donc 18°c/w+5°c/w=23°c/watts et 75°c/23°c/w -&gt 3 watts -&gt cela passe avec toutes les conditions extrêmes.

Tout est bien évidement discutable. Le montage sans clip est donc limite pour 100mA.

la fiabilité d'un composant dépend des conditions thermiques d'utilisation et j'aime bien ne pas solliciter les composants de cette façon.

les puristes,
auraient simplement ajouté un petit radiateur sous la forme d'une plaque d'aluminium de 5cm de coté épaisseur 3 ou 4 ou d'un de ces petits U en aluminium de 10x10x10 hauteur 20mm. (qui coûte 1,5 fois le prix du composant)

Cela confère une résistance thermique d'environ 24°/watts histoire de moins faire travailler la jonction en température.

Je me serai servi de la plaque pour bloquer les fils, ce qui m'aurait permis de supprimer les dominos au profit de soudure directe et de thermo. Et j'aurais utilisé un câble à 2 conducteurs de couleur différente histoire de ne pas risquer d'inversion dans le futur.

Mis à part le fait que je n'aime pas les dominos ni le syndex, le montage de chantevent est sain.

Reste un détail, la tension de service de la chimique?

et si ta pas auchan.....
comment que tu fais,.sniff

CONVERTISSEUR 12V-6V

Bonjour,
Voici le convertisseur que j'ai installé sur mon SANGEAN 909, même consommation que le SONY, c'est propre ça ne nécessite pas de bricolage .
Le code du produit chez CONRAD est:191005-62.
Je n'ai aucun mérite, c'est un Héotien qui m'avait transmis l'info.
Cordialement

RASCA 707
