Alignement crémaillère pompe injection 2QM20

Bonjour à tous,

Nous venons de refaire notre moteur et avons un problème pour réaligner la crémaillère de la pompe à injection. Sur notre bouquin il est indiqué qu'il faut aligner le poinçon présent sur la crémaillère avec le repère sur le corps de la pompe à injection.

Nous avons le poinçon sur la crémaillère mais nous voyons aucune marque sur laquelle l'aligner.

Est ce que certain d'entre vous ont déjà eu ce problème ?
Merci !

L'équipage
27 sept. 2020
07 mai 2021
0

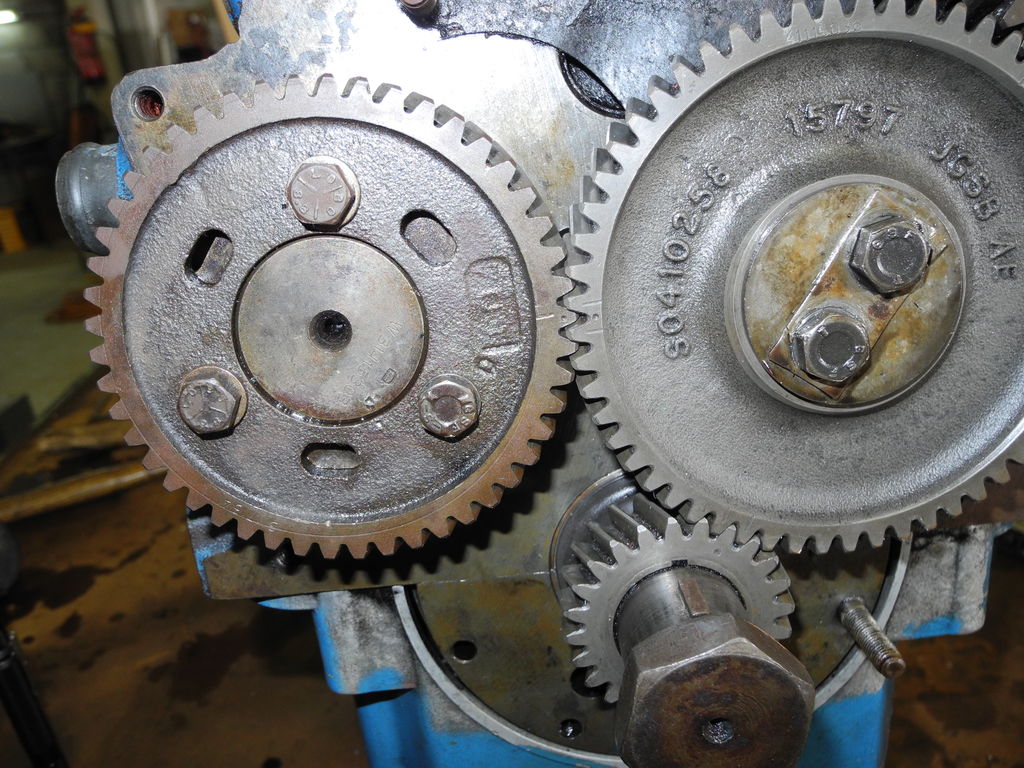

Un peu tard, mais on ne sais jamais. Moi j'ai un 2QM15


07 mai 2021
0

Bonjour,
une photo du corps de pompe et de l'ouverture sur le côté du corps de pompe dans laquelle se glisse la crémaillère ?


07 mai 2021
0

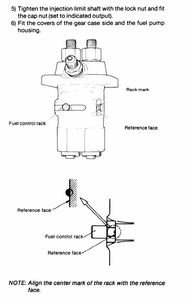

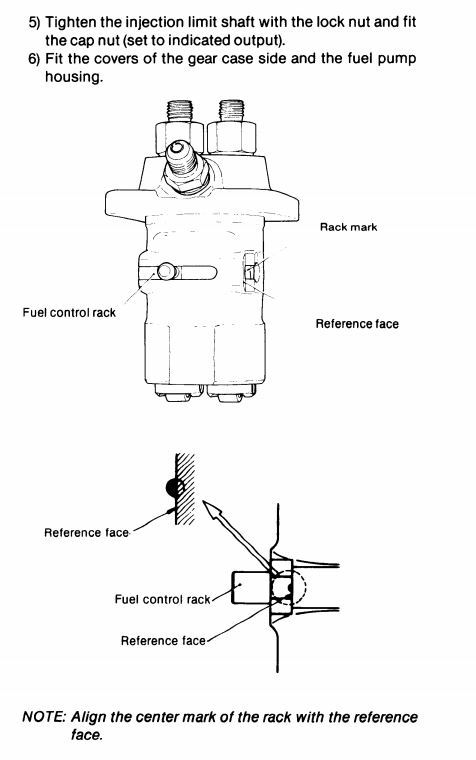

Je suppose que vous souhaitez remettre la pompe à place sur le moteur .
Il faut dans ce cas que le doigt de commande de la crémaillère entre dans le l'ouverture de la fourchette de commande.
Pour que soit possible, il faut positionner correctement le crémaillère:
aligner le petit repère de la crémaillère en face du plan du plat usiné dans le corps de pompe.
Le petit trou doit être à moitié masqué.


07 mai 2021
0

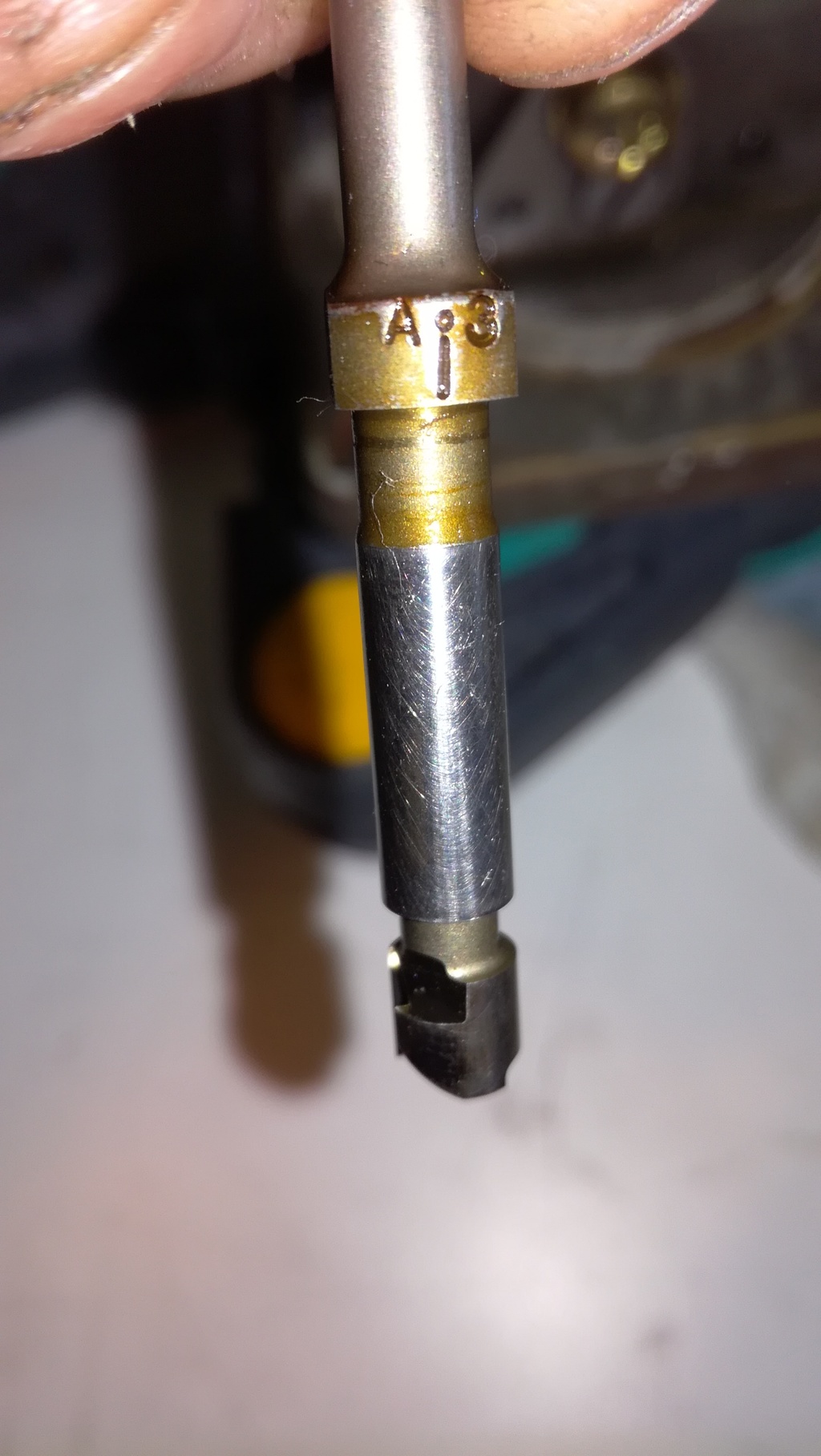

Le repère en question, c'est le grand trait en forme de I avec un point. Sur la crémaillère, ce sont deux coups de pointeau usinés, un par pompe. En effet, ce qu'on appelle la pompe contient en fait deux pompes à piston.
