Alarme NO LINK sur pilote ST6000

Bonjour à tous,
Je dispose sur mon voilier d'un pilote Autohelm ST6000.
Le message NO LINK apparait sur l'afficheur de la colonne de barre (afficheur St6000).Cet afficheur est donc bien alimenté.
Les informations des autres afficheurs sur la colonne de barre (vent, profondeur sont correctes, laissant supposer que le bus seatalk fonctionne (j'ai vérifié les connexions aussi).
Je n'ai aucune information sur ce message dans ma documentation disponible à bord.
Quelqu'un a t'il une doc de dépannage mentionnant ce message?
Qui peut me dire quel "lien " est rompu : avec le calculateur? Avec le moteur du pilote?
Merci d'avance.

Vil t'en soul

27 sept. 2018

Tous
Non lu

C'est un message qui peut apparaître sur la tél... Papy-Zoom27 sept. 2018

Merci Papy-Zoom, pour ta réponse. J'ai oublié d... Vil t'en soul27 sept. 2018

Bonjour L'alarme NO LINK indique qu'il n'y a p... batellu27 sept. 2018

Merci, batellu, pour votre aide. Le bateau est ... Vil t'en soul27 sept. 2018

Le fil jaune, c'est le réseau Seatalk (ancienne... Papy-Zoom27 sept. 2018

Vous avez des connecteurs scellés derrière votr... batellu16 juin 2020

Je me demande si je n’ai pas eu ca quand mon un... Bebekiki27 sept. 2018

Pas sûr, longtemps que je ne suis pas allé à bo... caipirinha27 sept. 2018

Merci a tous pour votre aide. @batellu, mon af... Vil t'en soul27 sept. 2018

Peut-être pourrais-tu ouvrir le calculateur et ... Steredenn27 sept. 2018

Les connexions du calculateur sont les plus sen... batellu28 sept. 2018

Très bien, le test avec l'éclairage des appareils! Papy-Zoom28 sept. 2018

Retour sur cette panne: Merci à tous pour vos ... Vil t'en soul04 oct. 2018

Très content pour vous... Merci pour ce retour! batellu04 oct. 2018

Papy-Zoom

27 sept. 2018

C'est un message qui peut apparaître sur la télécommande sans fil du pilote : as-tu une connexion par wifi qui ne serait pas activée?

Répondre

Vil t'en soul

27 sept. 2018

Merci Papy-Zoom, pour ta réponse. J'ai oublié de préciser que c'est n'est pas une télécommande. Ce n'est pas du sans fil. J'ai n'ai pas de wifi.

Il semble bien manquer un "lien", mais lequel?

Répondre

batellu

27 sept. 2018

Bonjour
L'alarme NO LINK indique qu'il n'y a pas de transmission seatalk entre l'afficheur et le calculateur.
Contrôlez minutieusement les connexions ...
De quelle année est ce pilote?

Répondre

Vil t'en soul

27 sept. 2018

Merci, batellu, pour votre aide. Le bateau est de 96. Le pilote et l'afficheur sans doute aussi...
Si j'ai compris un autre fil sur ce sujet sur heo, c'est le fil jaune qu'il faut contrôler et ce n'est pas évident...?

Répondre

Papy-Zoom

27 sept. 2018

Le fil jaune, c'est le réseau Seatalk (anciennes générations); j'ai des appareils connectés en Seatalk, mais pour les faire communiquer avec un traceur Seatalk NG, j'ai dû ajouter une interface (125 €).
les fils jaunes sont montés en parallèle, je les fais tous partir de la même borne.

Répondre

batellu

27 sept. 201816 juin 2020

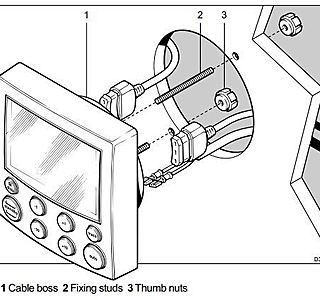

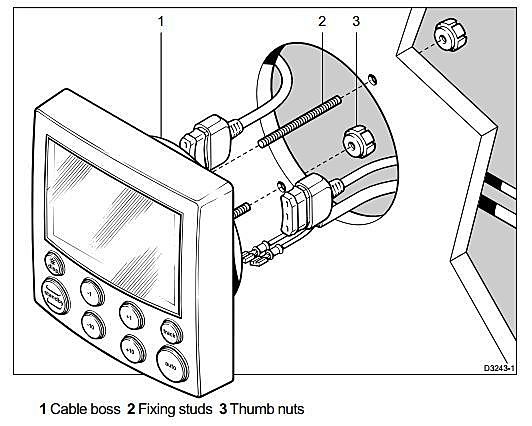

Vous avez des connecteurs scellés derrière votre afficheur... (voir photo jointe) un peu de WD40 ou autre pourrait améliorer les contacts... idem au calculateur.

Répondre

Bebekiki

27 sept. 2018

Je me demande si je n’ai pas eu ca quand mon unite centrale avait grille ....

Répondre

caipirinha

27 sept. 2018

Pas sûr, longtemps que je ne suis pas allé à bord, mais il me semble avoir déjà vu cela.
Il est possible que l'alimentation de l'afficheur soit sur l'interrupteur "électronique" et que l'unité de puissance / calculateur soit sur un autre interrupteur "pilote" : si "pilote" non allumé on aurait "no link"

Répondre

Vil t'en soul

27 sept. 2018

Merci a tous pour votre aide.
@batellu, mon afficheur est st6000 avec des connecteurs ronds différent du shéma.
J'ai nettoyé les contacts sans succès pour l'instant avec une bombe spécial contacts.
@caipitinha, j'ai aussi deux contacteurs, les deux sont sur on .
Je continue à suivre les cables pour trouver un faux contact....

Répondre

Steredenn

27 sept. 2018

Peut-être pourrais-tu ouvrir le calculateur et vérifier les connexions de tous les fils entrant et sortant.
Si tu ne trouves pas le fil fautif, je te conseillerais de contacter Jean Luc Courbon, spécialiste indépendant Autohelm (réparations, échanges standard,...) qui pourrait peut être t'orienter. Homme de confiance.
jeanluc.courbon arobase wanadoo.fr

Répondre

batellu

28 sept. 2018

Les connexions du calculateur sont les plus sensibles à la corrosion. Normalement 90% des pannes sont dues à de la corrosion sur les contacts. Si cela ne marche toujours pas une fois tout nettoyé et comme vous avez d'autres afficheurs en réseau, essayez de tout activer (stand by sur afficheur pilot) et programmez la Lumière (touche DISP) sur un afficheur. Si le réseau seatalk est bon votre afficheur pilote devrait s'allumer aussi.
Il n'y a pas de reset usine sur ce matériel.
Enfin en dernier recours le réparateur indiqué par Steredenn me semble une excellente solution.

Répondre

Papy-Zoom

28 sept. 2018

Très bien, le test avec l'éclairage des appareils!

Répondre

Vil t'en soul

04 oct. 2018

Retour sur cette panne:
Merci à tous pour vos suggestions...
Je ne m'en suis pas sorti tout seul. Ni le calculateur, ni le cablage n'étaient en cause.
L'afficheur a pris l'humidit?, une piste était oxydée et coupée sur le circuit imprimé (et donc panne interprétée comme un manque de liaison...?).
Après réparation, cela fonctionne.
Vivent encore lontemps, ces vieux matériels réparables.
J'envisage d'en acheter un autre d'occasion au cas où...!

Répondre

batellu

04 oct. 2018

Très content pour vous...
Merci pour ce retour!
