AIS et VHF sur la même antenne

Bonjour

Mon transpondeur et ma VHF sont sur la même antenne via un "T"

Est-ce bon?
Y-a-t-il un risque d'interférence qcq?

Si, oui .... pas de bol, encore des dépenses de sous à prévoir pour un splitter pfffffg

L'équipage
17 mai 2017
1

Pour que ça marche moins bien, tu peux laisser cette installation.
Sinon, il y a de très très nombreuses réponses sur ce sujet, avec la fonction "Recherche".

17 mai 2017
6

Attention au premier passage en emission tu vas bruler l'etage d'entree ou de la VHF ou du transpondeur et au deuxieme passage en emission tu vas bruler le survivant.
Il ne faut SURTOUT pas faire cela.

17 mai 2017
0

Il te faut remplacer le "T" par un duplexeur VHF-AIS.

17 mai 2017
2

Évites l'installation d'un splitter, c'est source d'em...brouilles
Préfères une deuxième antenne.
Cela t'évitera d'acheter 2 fois !!! (un splitter, puis une nouvelle antenne qd le splitter sera HS)

1

Oui, il faut qu'idéalement il y ait 1 mètre entre les 2 antennes.

17 mai 2017
0

Si, ça pose des problèmes, beaucoup plus en tous cas qu'en utilisant un duplexeur de bonne qualité.
Sans compter qu'il faut aussi tirer un nouveau coaxial dans le mât, la solution duplexeur est de loin la meilleure pour une antenne unique en tête de mât.
Par contre, si tu as un portique arrière avec de la place dessus, il peut être interessant de mettre ton antenne AIS dessus.

17 mai 2017
0

ça pose des problèmes de couplage entre les 2 antennes avec possibilité de destruction de l'étage d'entrée du récepteur.
Un duplexeur bien conçu aura une réjection >40db et permettra, accessoirement, d'émettre sur un appareil tout en conservant une réception correcte sur l'autre.
C'est ce qu'on avait sur les VHF full-duplex jusque dans les années 90 et qui permettait de téléphoner "comme à la maison" sans avoir besoin de jouer de l'alternat : l'appareil émettait sur une fréquence et recevait sur une autre simultanément et sur la même antenne (sur les canaux duplex).

17 mai 2017
0

La solution me semble raisonnable … l'implantation de deux antennes parallèles, +/- proches (en tête de mât) ne pose-t-elle pas de problème ?
Merci d'avance

17 mai 201716 juin 2020
0

Ah ! … il faut un mât de gros diamètre !

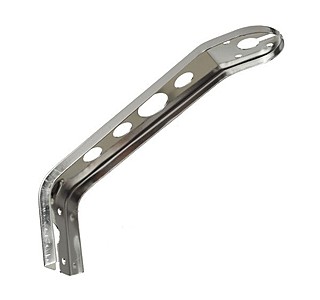

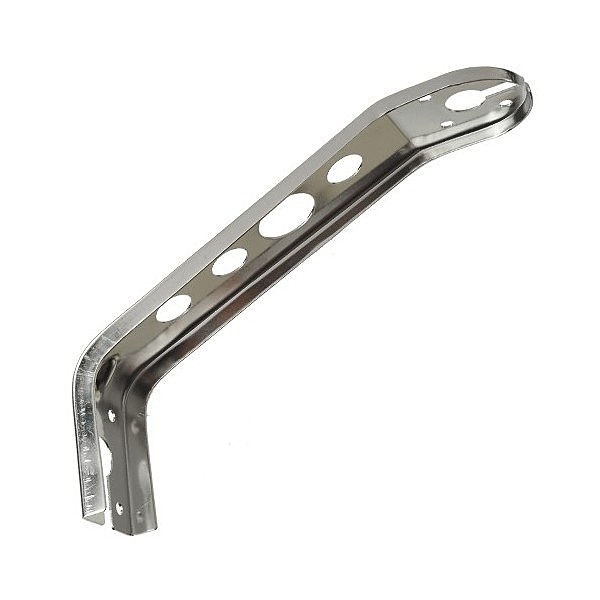

Une équerre pour chaque antenne de chaque côté offre-t-elle une solution suffisante ? … sinon ? ;-)

18 mai 2017
1

On simule deux antennes verticales demi-onde VHF marine (159MHz) a 16m au dessus de la mer, l'une en emission et l'autre chargee a 50 ohm (un recepteur).
On fait varier la distance entre les deux antennes de 0.50m a 1.50m
On constate que:
- plus les antennes sont proches et plus le diagramme de rayonnement est affecte avec des creux a -12db a 50cm et -3db a 1.50m
- les antennes sont tres peu desaccordees quelque soient leurs positions relatives
- le courant induit (et donc la tension induite U=50xI) dans l'antenne en reception par l'antenne en emission varie de
a) 25% de celle en emission a 50cm
b) 20% a 1.00m
c) 15% a 1.50m
Ces chiffres indiquent qu'un recepteur est rendu totalement sourd quand l'autre antenne est en emission. Qu'il n'est jamais bon d'injecter regulierement une telle tension dans l'etage d'entree d'un recepteur meme s'il est protege.
Donc quelque soit la distance horizontale entre deux antennes VHF en tete de mat, le resultat est dangeureux pour le materiel et peu favorable au trafic.

Si on veut deux antennes il faudrait mettre les antennes l'une au-dessus de l'autre ou le plus loin possible l'une de l'autre.

17 mai 2017
0

ça pose quoi comme problème ?
L'émetteur AIS émet toutes les 30 secondes, pour quelques ms, sur des fréquences en bordure des canaux VHF.

17 mai 2017
0

ça dépend de la qualité du duplexeur...
J'ai vu des modèles à éviter, et d'autres construits dans les règle de l'art.

17 mai 2017
0

J ai tranché
Dans mes sous
Un splitter et plus de pblm
Mais aussi plus de sous
