Aide pour l'identification d'une hélice

Bonsoir,

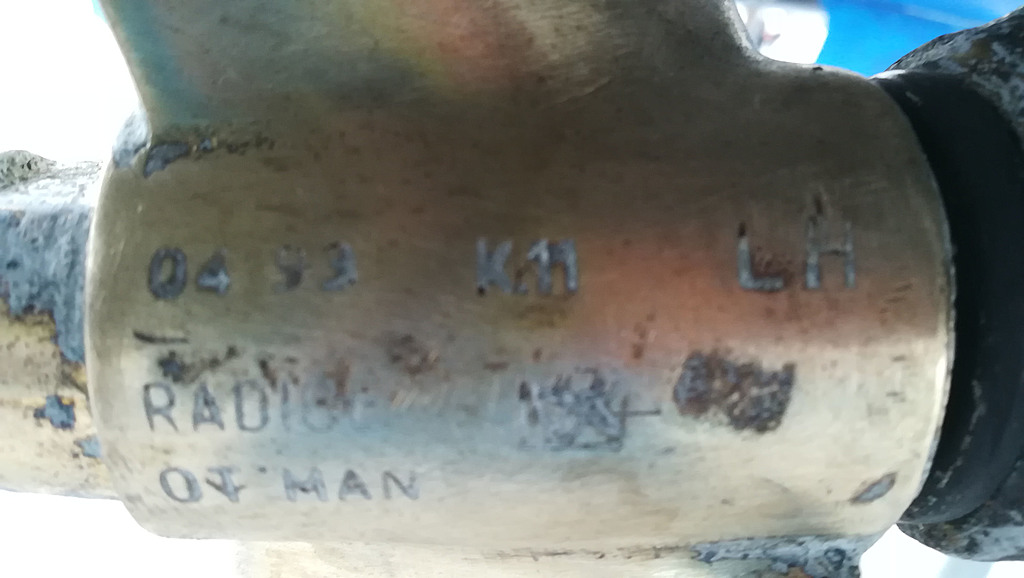

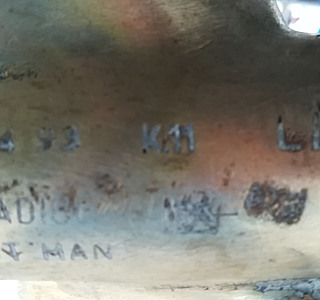

Je n'arrive pas à identifier mon hélice, elle semble porter les indications suivantes:
04 93 (je ne suis vraiment pas sur du 9) K11 LH
Radice
OT MAN
Je mets une photo, je ne sais pas si la définition sera suffisante...
L'hélice est montée sur un feeling 1090 avec un moteur Volvo 2003

Merci pour vos lumières.

L'équipage
11 déc. 2019
11 déc. 201916 juin 2020
2

A priori c'est donc un hélice de marque italienne Radice ® qui tourne à gauche en marche avant LH= left hand.
produite en avril 1993
de type K11 : bi-pale de faible surface pour voilier (rapport de surface des pales/ au disque balayé 0.343)
OTMAN ® correspond au type d'alliage utilisé (c'est un bronze)
Rien dans ces inscriptions ne donne le diamètre ni le pas (en pouces) peut être de l'autre coté...

www.elicheradice.com[...]ellers/

11 déc. 2019
0

voilà, tout est dit !
sauf qu'on a pas le diamètre (facile à mesurer) ni le pas ...

12 déc. 2019
0

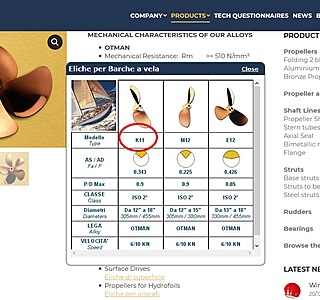

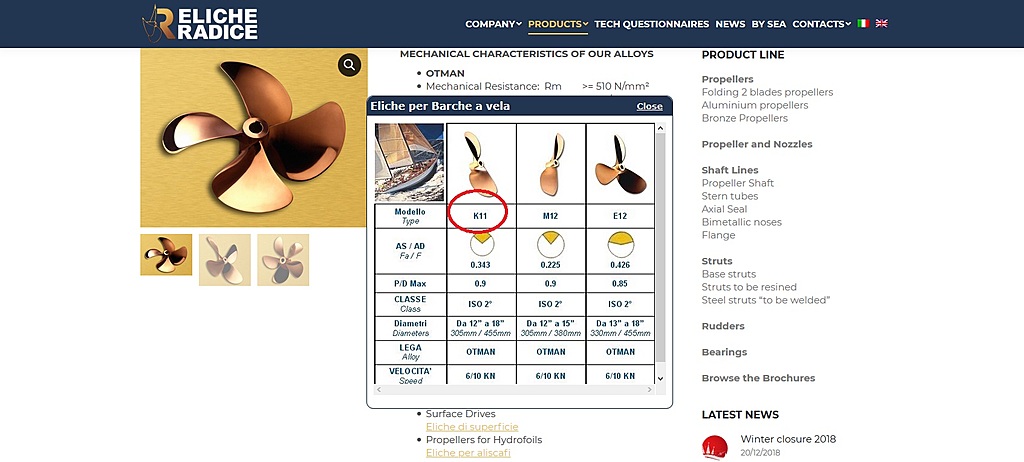

Merci pour les infos et le petit tableau Radice, c'est bien un pas gauche, je n'ai pas vu d'autres indications que celles de la photos, je vais regarder plus attentivement pour voir au moins le pas de l'hélice...
Sinon un truc pour relever le pas directement par mesure avec les moyens du bord?
Merci
Bonne journée

12 déc. 2019
1

le pas il faut un pitchmètre ,sans ce n'est pas possible .la forme des pales est pataoïde ,élipsoïde
et torticoïde
alain

15 déc. 2019
0

Mesurer l'angle de l'hélice (démontée est plus facile) après, c'est de trigo. A un demis pas près c'est possible)
JJ

24 jan. 202016 juin 2020
1

Bonjour,

Si ça peut servir à d'autres: les pas et diamètre des hélices Radice sont gravés derrière la rondelle frein de l’écrou, je ne l'ai pas découvert seul, c'est un technicien Radice qui m'a fourni l'info...

24 jan. 2020
0

Sur le volvo 2003 j'avais une 17/12 si cela peut aider... mais suivant inverseur et place pour l'hélice.
