Aide connexion multiplexeur Vyacht wifi sur reseau Seatalk NG

Bonsoir,
je tente désespérément de connecter le multiplexeur vyacht sur mon reseau seatalk NG.
vyacht.net[...]2k-wifi
Le mode d'emploi est relativement clair pour un reseau seatalk 1 mais pas pour seatalk NG.
La connexion du fil blanc et jaune (seatalkNG) sur broches seatalk1 (GND et ST) ne fonctionne pas.
J'ai l'impression qu'il faut connecter les fils seatalk NG sur les broches nmea2000 mais quelle couleur de fil ?
Existe t-il une correspondance de cablage entre seatalk NG et nmea2000?
Qui a réussi une telle connexion ?
Merci beaucoup.
Ludo

L'équipage
tigui66tigui66
14 mai 2016
fxvtfxvt
14 mai 201616 juin 2020
0

Hello,

Il faut utiliser le bornier vert à 3 plots en bas de la photo qui se nomme NMEA2000.
- 1ère borne LO (CAN LOW) fil BLEU
- 2eme borne HI (CAN HIGH) fil BLANC
- 3ème borne S (Shield) fil de masse

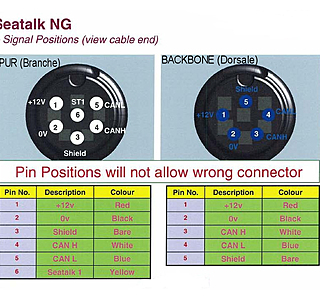

En pièce jointe, le code couleur et la position des fils dans le cablage STNG et en NMEA200.
La couleur des conducteurs est la même, mais la position est différente bien sûr puisque les prises sont différentes.

C'est expliqué page 11 de leur manuel. Ce qu'ils appellent les couleur "Garmin" sont les couleurs standard du NMEA2000 que Raymarine (STNG) respecte.

Par contre Vyacht semble ne pas avoir la même norme.

Amicalement.
FX

Répondre
tigui66tigui66
15 mai 2016
0

Merci Infiniment,
grâce à tes infos, j'ai réussi le branchement.
Effectivement il faut brancher les fils seatalkNG (d'un cable branche blanc que j'ai coupé) sur les bornes Nmea2000 de Vyacht.
- le fil bleu sur Lo
- le fil blanc sur Hi
- La petite tresse du câble seatalkNG sur S (Shield)
On utilise pas le fil jaune ainsi que les fils rouge et noir.
Test dans le port:
la connexion du PC au Multiplexeur en Wifi se fait facilement.
OpenCPN récupère bien les infos du réseaux (j'ai pas encore tout testé !)
J'ai l'impression que SeatalkNG c'est du Nmea 2000 avec des prises différentes, avec un peu de soudure on peut probablement connecter facilement les deux réseaux.
Ton document joint est précieux, et pas facile à trouver (Raymarine le cache bien !)
Amicalement
Ludo

Répondre
fxvtfxvt
15 mai 2016
0

Hello,

Oui, c'est bien ça.
Pour ce qui est des signaux et de ce qui " se passe électriquement" dans les fils, STNG et N2K sont identiques.
Seule la connectique change.
Ray a simplement un fil de plus (le jaune) pour assurer la rétro-compatibilité avec les anciennes version de SeaTalk.
Donc en N2K, on ne se sert pas du jaune.

Oui, on peut interconnecter 2 réseaux STNG et N2K.
Ca se fait par les 2 dorsales mises bout à bout.
Chaque extrémité de dorsale a son propre et unique bouchon.
Il faut juste bricoler un raccord hybride, un coté prise STNG (bleu/noir) et un coté N2K.
On ne trouve pas ce genre de raccord dans le commerce.

C'est pour ça que j'avais compilé en un seul les schémas des connexions.

Amicalement.
FX

Répondre
Laurent_lamLaurent_lam
01 juin 2020
1

Bonsoir,

Je déterre complètement ce fil, désolé, mais il est tellement nickel !! je cherche cette info depuis quelques jours, du coup j'airais voulu savoir si le fameux fil jaune peut être utilisé pour récupérer les infos et les envoyer vers une entrée ST1

j'ai un I70S avec girouette anémo, sonde de profondeur/vitesse/temp, j'ai le convertisseur ITC-5 pour les sondes et j'aurais voulu récupérer toutes ces infos via mon multiplexeur qui a une entrée paramétrable ST1 vers mon PC et mon log de Nav Qtvlm.

est ce possible via de la bidouille perso de câble .

Merci

Répondre
