Aide choix antenne Iridium - Antenne plate ou verticale ?

Bonjour,

Je suis à la recheche d'une antenne pour mon Iridium à poser de façon non permanente sur le roof, à côté de la descente protégée par la capote.

Il existe deux grandes catégories : les antennes verticales ou les plates.

Comment faire pour savoir celle qui est la plus performante ?

www.mjsales.net[...]ems.asp

ou

www.mjsales.net[...]ems.asp

Merci

Fab

L'équipage
27 mai 2012
27 mai 201227 mai 2012
0

La première, classique, fait +3dB max dans l'axe (doublement de la puissance reçue)
Moins que gain brut, c'est surtout la possibilité de téléphoner à l'abri à l'intérieur du bateau grâce au câble.
Pas de données pour la seconde (méfiance donc, le gain n'est sans doute pas plus important). Câble à acheter en plus si j'ai bien compris...

27 mai 2012
0

Salut,

Ma question est d'ordre générale entre la performance d'une antenne plate ou d'une plus verticale.

J'ai les données techniques des deux mais ça ne me parle pas trop, je les retrouve et je les mets.

27 mai 201216 juin 2020
0

Pour l'antenne plate j'ai trouvé :
Axial Ratio………………….. 3 dB max at bore sight
Radiation Coverage…….......

3 dBic ? =0°
2 dBic 0° < ? < 70°
-1.5 dBic 70° < ? < 82°

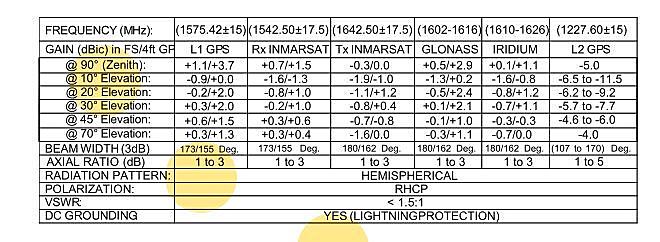

Pour celle verticale j'ai trouvé les infos en photos.

Si quelqu'un sait traduire.

28 mai 2012
0

J'ai aussi trouvé celle là qui semble bien :
www.antennas.us[...]CP.html

Gain: +3 dBic - Elevation pattern
Nominal Impedance: 50 ohm (RF)
Input Power: 5 Watt CW
VSWR: 2.0 GRAPH

On peut lire les graphiques mais je ne sais pas les interpréter.
