Afficheur performance polaire nmea2000

Bonjour,

je suis en train de mettre au point un écran pour afficher la vitesse cible en fonction du vent et de la polaire de vitesse de mon bateau (un nautitech 47 mais j'utilise la polaire d'un nautitech 44 en attendent de créer la mienne)

Le système est composé d'un serveur (à base d esp32) connecté au réseau nmea2000 et au serveur wifi du bord (mais il peut aussi être configuré en point d’accès), il est équipé d'un capteur barométrique et température, les données polaires peuvent être envoyées vers des fausse données nmea2000 compte tour reservoir etc pour être affichées par le gps. J'attends de recevoir un écran qui servira pour afficher des données sur la table à carte.

Il y a également un afficheur extérieur pour afficher la performance et la vitesse cible.

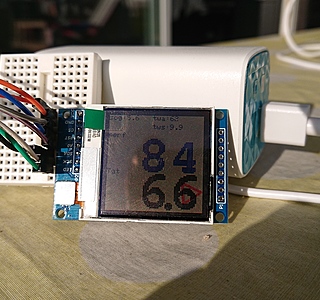

J'ai essayé deux écrans transflectifs (visible en plein soleil) un gros LCD 20 caractères par 4 lignes et un tft couleur 4cm de diagonale tout petit mais abordable.

Tout marche trés bien reste plus qu'à le mettre dans une boite.

Je vais ajouter rapidement un module sans fil pour transmettre le débit de carburant et la production du déssal

je mets le lien pour télécharger les programmes github.com[...]display

L'équipage
22 mar. 2020
22 mar. 202016 juin 2020
0

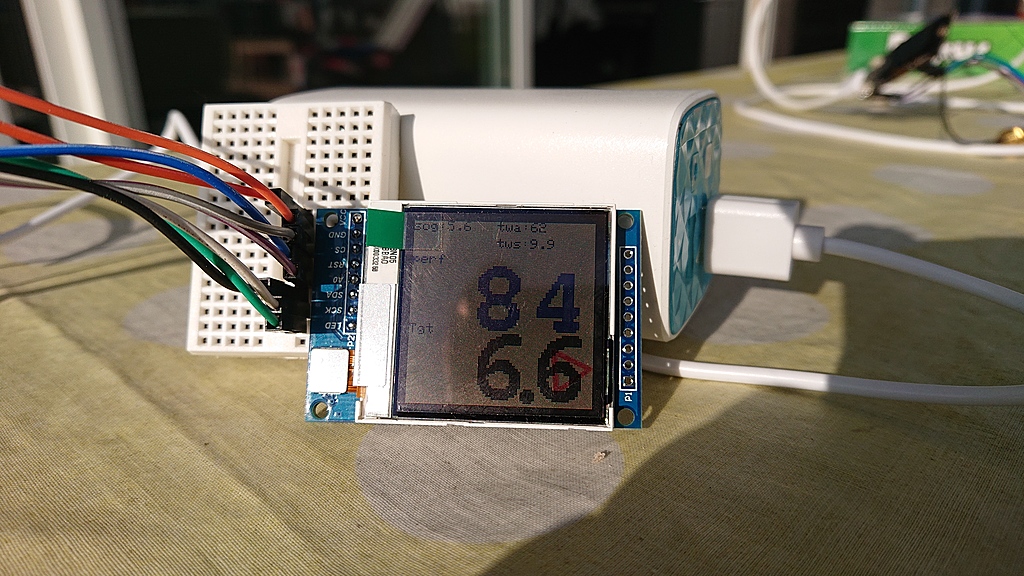

Photos des écrans

23 mar. 2020
0

excellent, les écrans !
