Afficheur LCD NKE compact2

Bonjour
Les afficheurs de mes répétiteurs NKE compact2 sont illisibles, si par chance un de vous possède les références de ces LCD ce serait formidable
Merci pour votre aide

L'équipage
29 sept. 2020
29 sept. 2020
0

Oui, faire une recherche dans le forum, j'ai fait un post dédié a ce remplacement


Kergonet33:Bonjour J'ai bien épluché le post, merci, mais je n'ai pas trouvé les références des LCD ·le 30 sept. 08:29
01 oct. 202001 oct. 2020
0

www.hisse-et-oh.com[...]compact

www.hisse-et-oh.com[...]compact

fr.aliexpress.com[...]22.html

Bonjour Méki,

Il faut un LCD transflectif: transparent pour le rétro éclairage (mode nuit), et reflectif quand celui ci est éteint (mode jour): trans + flectif, d’où le mot.

Il y a peu de fournisseur sans frais de port prohibitif.

Les mots clé pour chercher: lcd display 7 segment 6 digits

Dimensions: env. 65 x 16 mm

J'ai pris ce modèle; attention, il faut prendre avec 50 pin (ici le titre de l'annonce est érroné)
www.aliexpress.com[...]22.html

J'en ai commandé 2, un avec rétro éclairage et un sans.

Voila !

Tout est là !

Le remplacement est facile, et le résultat est immédiatement visible !


09 oct. 2020
1

Bonjour
Je viens de remplacer les afficheurs LCD de mes répétiteurs de la centrale
NK2 , c’est super on dirait des neufs vont ils durer encore 30 ans ?..
Merci à Louarn pour les informations très utiles.
J’ajoute qq photos et je donne les réfs des afficheurs chez RS composants.
Afficheur répétiteur direction vent: 1850200 prix 6,48 € ttc
Afficheur multi répétiteur de cockpit :1850193 prix 11,02 ttc
Le port franco à partir de 30 € il me semble.


BMayer (LauBen):Bravo ! Génial !·le 09 oct. 22:10
09 oct. 2020
0

Bravo !

Bien vu pour l'afficheur plus grand (celui du vent), et la ref. chez RS.

Sur Aliexpress, j'en avais profité pour commander plusieurs LCD différents, afficheur de texte, ....

Moins cher mais plus long en livraison.

J'ai la meme centrale !


Kergonet33:Bonjour et merci pour toutes ces informationsMon système ne comporte pas de répétiteur près et portant analogique, j’ai simplement un répétiteur numérique qui n’est pas très précis surtout pour vent travers tribord et babard. J’ai lu qu’il y avait dans la girouette un potentiomètre étanche, c’est cette valeur que je cherche. Merci pour ton aide·le 20 oct. 11:51
19 oct. 2020
0

Bonjour
Je viens de rénover mes afficheurs nke2 et je m'attaque maintenant à la précision de la girouette quelqu'un connait la valeur du potentiomètre situé dans le corps de la girouette, je suis preneur de toutes informations au sujet de la girouette
Merci


20 oct. 2020
0

Voila ce que j'ai de mon coté.
Clairement il faut étalonner P4 et P5, a la mimine.
Je ne pense pas qu'il y ai une valeur fixe a respecter (sinon on aurait pas un potard).


02 déc. 2020
1

Bonjour

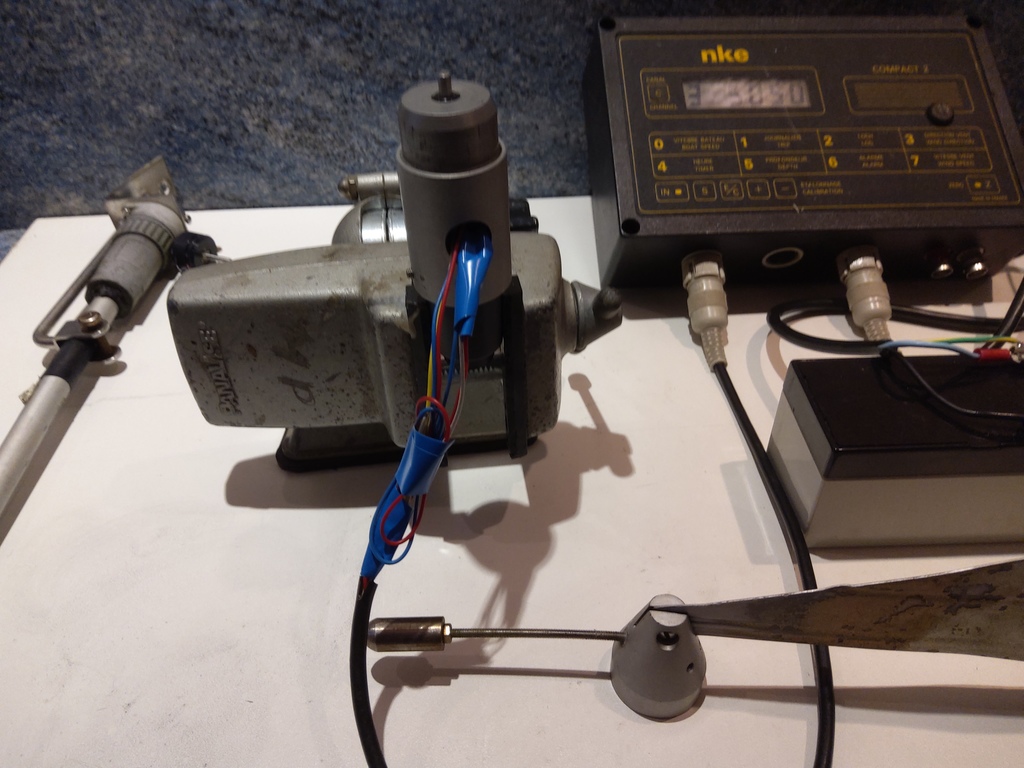

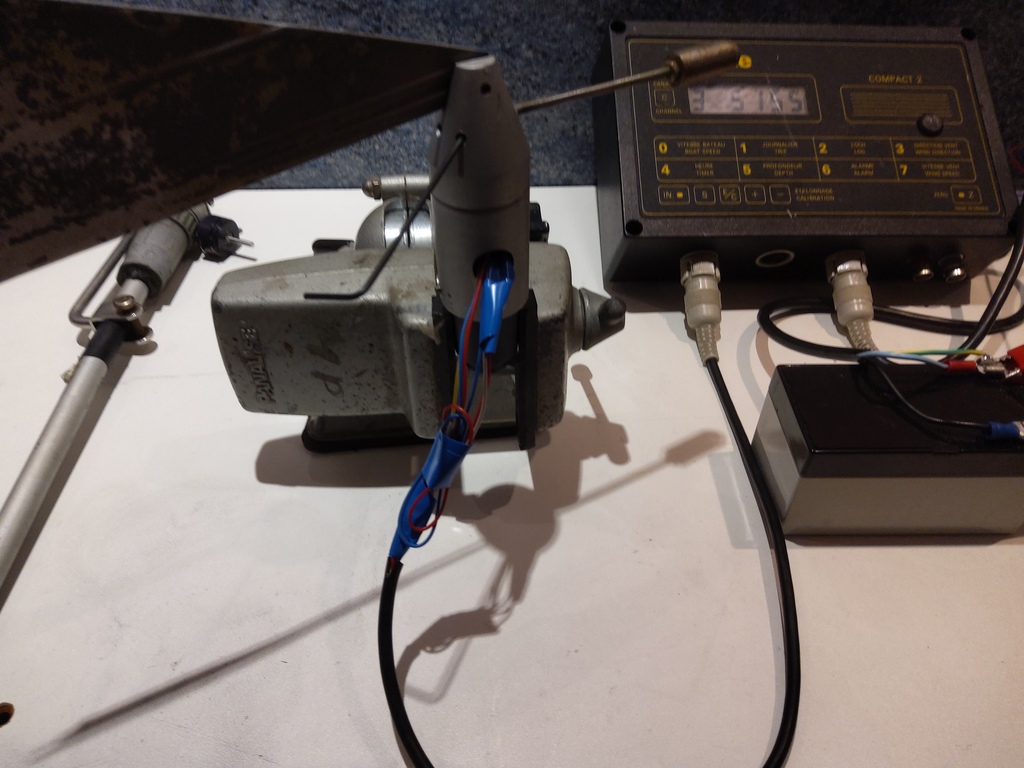

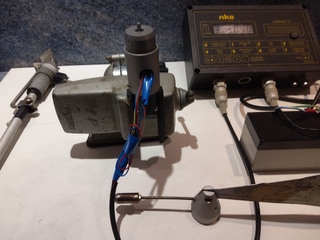

Voilà après les afficheurs j’ai réparé ma vieille girouette nke.
Le problème venait du potentiomètre situé dans le capteur de la girouette.
Ce potentiometre 360 sans stop n’est pas facile à trouver, je l’ai trouvé en Italie ,ste Electronic, site sur internet.
Voici la ref:78PSA103 ,potentiomètre 360 no stop 10 kOhm.


BMayer (LauBen):Waouh !Et, stp, comment as-tu fait pour démonter ?Merci d'avance·le 02 déc. 20:32
BMayer (LauBen):Chui un peu concon...J'ai cliqué sur le lien, et suis tombé sur une appli pour téléphone malin.Ils n'ont pas un site web avec les mêmes fonctionnalités, ces braves gens ?·le 02 déc. 20:35
Kergonet33:Désolé voici le lien, le prix a doublé en 8 jourswww.cselettronica.net[...]ult.asp ·le 02 déc. 21:10
03 déc. 2020
0

Aurais tu une photo de la girouette et de la localisation du potentiomètre en question ?


03 déc. 2020
0

Bonjour

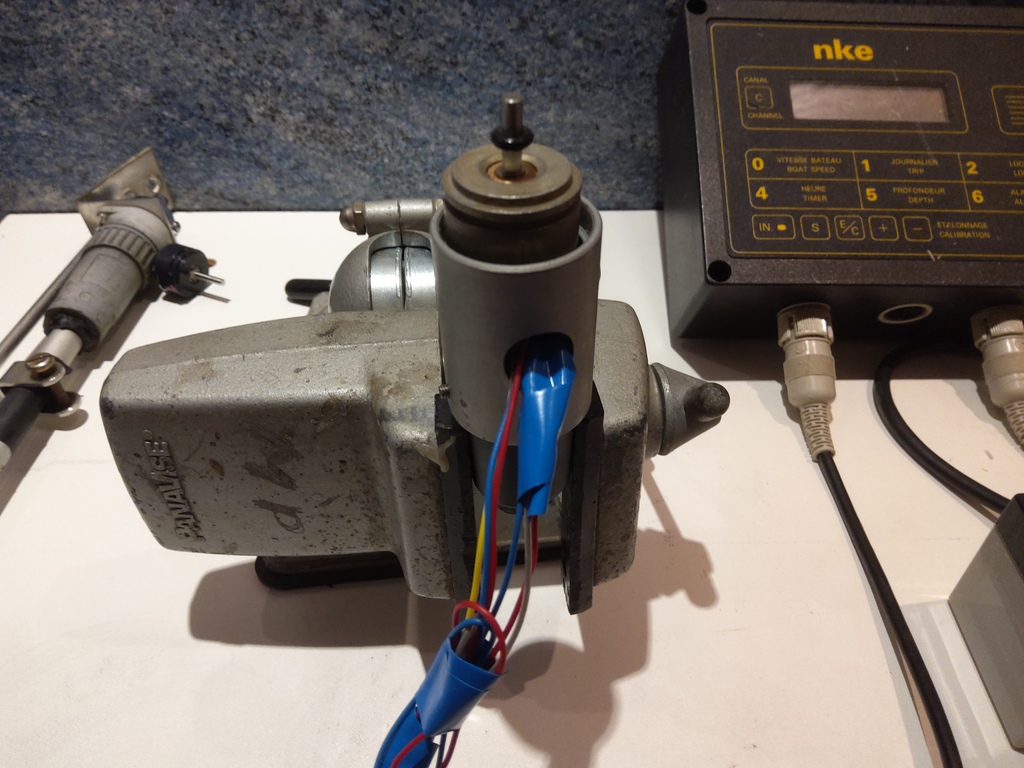

Voici les photos du démontage du potentiomètre, il faut une très bonne clé six PANSE 1,5 mm, un sèche cheveux pour les parties qui sont difficiles à démonter.
Quand le potentiomètre sort ...les fils sont retenus par du silicone qu’il faut dégager tranquillement.
Bon démontage


03 déc. 2020
