Adaptateur d'impédance... ?!?

Bonjour,

Je suis en voie d'installer (enfin) la BLU à bord (Lowe HF150E) et de connecter le fil d'antenne au pataras isolé.
Cependant, dans tout le fourbi livré avec le bateau, j'ai également un boitier métallique usagé, portant l'indication "TX56 adaptateur VHF d'impédance".

En parcourant le site, j'ai lu et relu le fil suivant

www.hisse-et-oh.com[...]dex.php

où Robert explique que [i]finalement[/i] un adaptateur d'impédance peut être utile même en réception (je résume).

Puisque j'en possède un, autant l'installer.

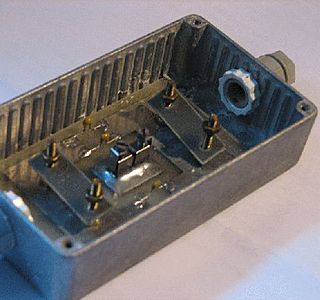

J'ouvre la bête et là, je suis comme une poule devant un peigne...
Que brancher à quoi ? que sont ces bornes au milieu, ces petits ponts jaunes et tout le reste d'ailleurs ????

J'ai réalisé une photo, si quelqu'un peut m'expliquer en termes simples ce qu'il faut réaliser comme branchement, cela m'évitera surement de faire une bêtise.
Merci d'avance.

L'équipage
20 avr. 2008
20 avr. 2008
0

Etrange
Bonjour,

Etrange cette petite boite, cela ressemble plus à une isolation ou un filtre VHF.
En tout cas pas une adaptation d'impédence pour une antenne long-fil vers une prise 52 ohm, je ne vois pas de transfo sur ferrite, ce qui serai un minimum.
Quant à moi, je ne la brancherai pas.
Sinon, ce serai l'ame du coax au centre et l'antenne au centre (qui arrive par la prise opposée), et uniquement la masse du coax par les petites barettes.
Cette boite ne fait pas trés "pro".
Jean-Pierre

20 avr. 200816 juin 2020
0

Marine Système...
Sur le couvercle, le terme "Marine Système" est suivi de l'indication TX56 et adaptateur VHF d'impédance (en toutes lettres).
la marque ou le distributeur semble être "Robin Radio Marine".
Je n'ai encore rien trouvé sur gogole.

Même si la photo ne fait pas pro, il est évident que cette boite a été achetée par le précédent propriétaire et non pas bricolée...

Et il y a bien "adaptateur vhf d'impédance" d'imprimé sur le couvercle...

C'est bien moi,ça !
Déjà que je n'y comprends pas grand'chose dans ce domaine, il faut en plus que je trouve du matériel exotique.

Sinon, cet engin sert à quoi ??

20 avr. 2008
0

bizarre ...
S'il n'y a aucun bobinage, c'est louche :heu:

Sinon, en regardant le truc, on subodore que les âmes des deux coaxiaux (entrée - sortie) vont sur les deux plots centraux qui semblent électriquement reliés, et les blindages sont pincés par les deux systèmes à serrage comportant 2 écrous chacun.

Mais alors électriquement c'est bizarre, car l'adaptation se ferait par le blindage (les 3 petits condensateurs visibles) et non pas par l'âme, ce qui est pour le moins étrange ... :tesur:

20 avr. 2008
0

C'est effectivement une jonction
...pour un câble VHF . C'est prévu pour être mis après le passe-coque, côté roof, et donc pour faciliter le démâtge éventuel.. Le but est de limiter la perte de puissance liée à la coupure du câble.. Peut-être le précédent proprio l'utilisait-il pour une antenne BLU en tête de mât ?

20 avr. 2008
0

sur les condensateurs
quel est l'inscription?
(Un seul suffit ce sont vraisemblablement le quatre mêmes)

20 avr. 2008
0

Cela ressemble....

...à une boite de liaison pour ligne coaxiale , les ames ( brins centraux ) étant reliés directement sur les plots centraux , les tresses ( blindages ) retroussées sur le câble et prises en sandwich entre les barrettes et le circuit du fond , mais cette dernire liaison n'est pas directe mais isolée par ce qui semble être des condensateurs montés de façon à diminuer le + possible leurs impédance de connection .

Le 1er but probable de ce boitier est l'isolation de la masse ( tresse ) du câble pour une raison qui pourrait être une protection .(à définir !?)
La 2ème possibilité serait une adaptation d'impédance mais là on est dans le flou le + complet amha
Pour choisir entre les deux possibilités il faudrait connaître la valeur des condensateurs pour en déterminer l'impédance à la fréquence de travail ! Si cette impédance est très faible , (négligeable) il faut préférer la 1ère possibilité !

Je ne sais pas si vous serez plus avancé après avoir lu cette prose , mais c'est le résultat de l'observation de la photo .
Mais peut-être qq1 connaît , ou a utilisé ce boitier et pourra en dire + .

Phil.

21 avr. 2008
0

Condensateurs ?
S'il s'agit des petites liaisons latérales recouvertes de "cire" jaune, il y a effectivement une inscription dessus, qui ressemble à des chiffres.

Mais j'ai du mal à lire ce qui est écrit, demain je récupérerai une loupe pour y voir un peu plus clair.
[b]Sitôt lue, j'indiquerai la valeur de cette inscription[/i].

Je suis vraiment curieux de savoir à quel usage ce boitier pouvait servir.

21 avr. 2008
0

Juste amha...
Un "adaptateur d'impédance" est certainement utile pour une antenne pas adaptée...

Mais comme les antennes actuelles le sont d'origine, il n'y a dons rien à "adapter"... me trompes-je ?

Donc... direction l'étagère à souvenirs au fond du garage ! :tesur:

_/)

21 avr. 2008
0

Non , rien à adapter...

...effectivement , de plus comme ce "truc " ne comporte aucun composant réglable , bonjour la facilité de réglage !!!( on règle la longueur du câble ou celle de l'antenne !!!?!!! )

à mon avis c'est plus pour isoler la masse ( coupure du continu par les cond. ) dans le but de se prémunir de courant balladeurs si la masse de l'antenne est reliée au mât par sa fixation .

Pas forcément utile effectivement , quoi que bien astiqué , sur la cheminée ... :-)

Phil.

21 avr. 2008
0

bidouille,
mais relativement sérieux.
si la marque existe encore, il suffit d'écrire ou téléphoner pour être sûr.
je suppose que c'est seulement pour réception, et l'adaptation ds ce cas est quasi inutile.
je dirai que c'est une isolation de masse pour réception et éviter le couplage d'autres antennes (VHF par exple) déjà mise à la masse.
mais bon, c'est à vérifier.
@+
jlc

21 avr. 2008
0

faire simple ...
j'utilise un récepteur BLU "HF4ES" qui est assez proche de la "Löwe150" (du moins dans la présentation).

Comme j'ai une antenne fouet pour la radio FM (en plus du fouet VHF marine), j'ai tout simplement utilisé le fouet FM pour la BLU ... en parallèle sur l'autoradio :oups:

Et ça suffit dans 90% des cas.

Et en plus comme la carène est en alu, aucun "-" n'est à la masse de la carène, même pas le blindage du coax de descente ! Incroyable, mais vrai :heu:

Quand ça ne suffit pas, une antenne "long fil" entre balcon arrière et tête de mat.

Je dirais aussi: direction une étagère au fond du garage pour cette jolie boite antique ...

21 avr. 2008
0

A défaut de loupe :
Un APN en mode macro est très efficace et moins fatiguant pour les yeux... ;-)

_/)

22 avr. 200816 juin 2020
0

10 mégapixels ?
Mon petit APN de poche de 7.2 MPX et réglé à 5 MPX me donne ceci en mode macro :

_/)

21 avr. 2008
0

Etagère et antenne fouet...
Visiblement, tout le monde me conseille de ranger ce boitier dans un coin de mon garage.

Déjà que j'ai dû louer un garage supplémentaire pour y stocker tout ce qui ne me sert pas pour l'instant (?), j'aurais aimé éviter ce stock supplémentaire et surtout, j'aurais bien aimé connaître l'usage exact de cet engin ([i]pour l'instant, je n'ai pas de loupe et ne je ne réussis pas à lire les indications du condensateur[/i].

Ceci étant, à propos d'antenne fouet, si Navicom ne livre pas sa radio DSC/AIS dans les temps, je vais m'orienter vers un AIS simple avec une antenne fouet spécifique sur un mâtereau à l'arrière (+/- 3 m.). Je pourrais dans ce cas coupler cette antenne pour l'AIS avec la BLU...

D'où ma question, est-ce qu'une antenne fouet sur mâtereau est suffisante (en hauteur) pour bien capter avec un récepteur BLU ?
Ou alors, je conserve l'idée initiale, utiliser le pataras isolé ...

21 avr. 2008
0

Eh, eh...
Eh, eh...
J'ai essayé le coup de l'APN/macro mais cela ne donne rien de concluant.
Pas béotien en tout, quand même...
:lavache:

21 avr. 2008
0

pas sûr
que même un APN de 10 Mpix soit suffisant... le marquage des capas a tj été peu clair, et en taille réduite... galère. :acheval:
pour répondre à Gibsea, la longueur d'une antenne pour réception BLU doit être maximale pour avoir une réception au top. une antenne fouet ne sera pas valable dans tous les cas; conserve donc ton pataras isolé s'il existe et sers t'en qd c'est nécessaire et utilise l'antenne fouet qd ça suffit, ça évite les effets coups de foudre qui sont très très nombreux même si on ne les voit pas.
qt à la bidouille, tu trouveras bien une place ds le garage.
@+
jlc

22 avr. 200816 juin 2020
0

Et zoomé
avec PhotoFiltre ceci :

N'et-ce pas assez net ? :tesur:

_/)

21 avr. 2008
0

C'est un boîtier de raccordement de cable vhf
J'avais sur mon précedent bateau le même boitier qui m'avait été vendu dans le but de raccorder l'antenne vhf sous le pont pour faciliter le démâtage.
Les deux tresses retroussées sur la gaine étaient serrées par les deux barrettes à chaque extremité du boîtier, et les âmes se rejoignaient sur les plots centraux.
Je ne saurais en dire plus sur le pourquoi et le comment, n'étant pas très calé en radio, mais tout ce que je sais,c'est que çà fonctionnait parfaitement.

22 avr. 2008
0

Voili, voilà...
Voilà qui clôt ce chapitre et cela confirme ce qui a été écrit plus haut.
Au moins, j'en connais l'usage même si je n'en ai pas - du coup - l'utilité.
:pouce:

Concernant une photo avec l'APN, tout est question d'angle et un condensateur dans un boitier est moins facile à photographier qu'un condensateur sur une plaque... :tesur:

22 avr. 2008
0

à la suite de la ...

...contribution de Georges , je suis maintenant pratiquement sûr qu'il s'agit d'une coupure de composante continue pour éviter des problèmes de corrosion galvanique en cas de liaison continue entre la masse de l'antenne et le mât .
De plus ça peut servir de liaison en pied de mât , mais des PL 259 feront le même effet sur un bateau en polyesther ...
Pas forcément utile sauf bateau en métal ( et encore )...

La valeur des cond. doit être de l'ordre du nano farad , 1 nF à 150 Mhz Z~~1 ohm et 4 en // ~~0.25 ohm , donc négligeable .( valeurs arrondies )

Donc en résumé :
Si des PL259 ( prises) sont déjà en place en pied de mât, ne rien changer , sinon et s'il faut en acheter autant se servir de la boîte , si ça ne fait pas de bien ça ne peut pas faire de mal !!! ( en particulier au porte-monnaie!!!)

Phil.

22 avr. 2008
0

Ah, oui...

...1nF sera marqué sur le cond. 102 ou 1n ou 0.001 s'il y a de la place :-D
