Adaptateur d'impédance on garde?

Bonjour!

J'ai changé la radio de mon voilier l'année dernière, et en démontant les plafonds aujourd'hui, j'ai découvert qu'un adaptateur d'impédence, de la même marque que l'ancienne radio est intercalé entre la radio et l'antenne.

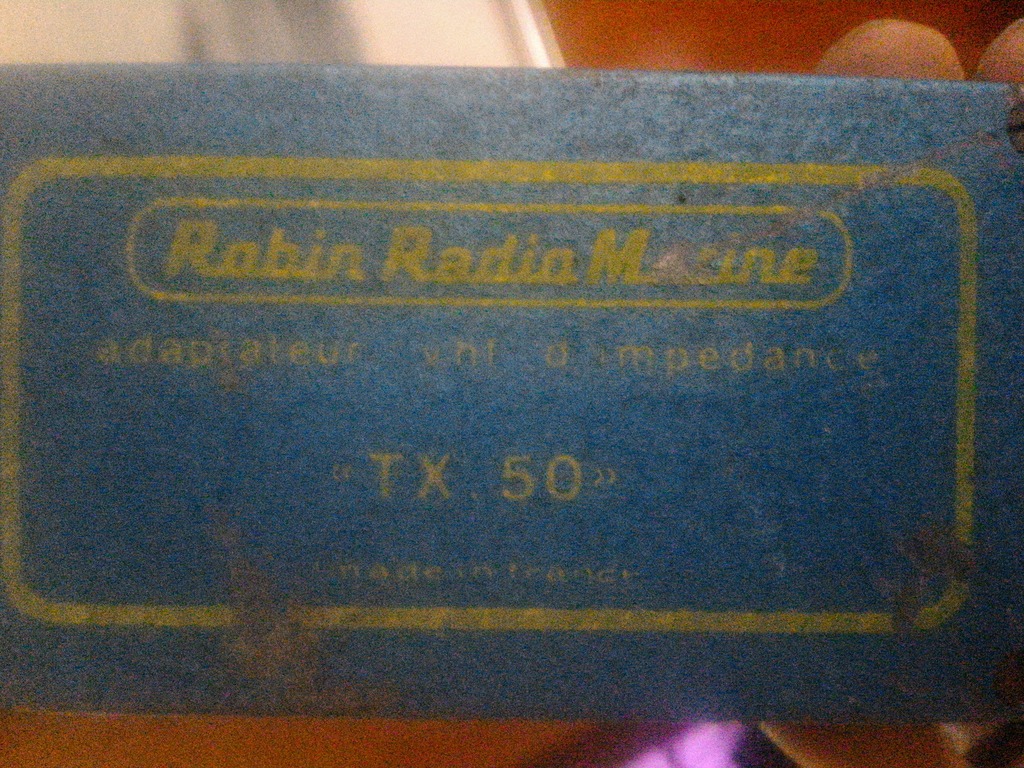

C'est un "Robin Radio Marine, Adaptateur VHF d'impédance TX 50".

Dans le schéma de montage sur le manuel de la nouvelle VHF (une Navicom RT1050), rien de tel n'est mentionné.

Je l'enlève ou je le laisse? À quoi ça sert?

L'équipage
20 déc. 2020
20 déc. 2020
2

Si l’antenne n’est pas 50 Ohms, il faut garder.

Ou alors, supprimer le truc et mettre une antenne et un coax 50 Ohms.


Eloims:L'antenne et le coax sont d'origine... donc aucune idée.Je regarderai s'il y a des inscriptions sur l'antenne quand je monterai au mat!Merci·le 20 déc. 2020 17:38
20 déc. 2020
0

tu peux le laisser ,ça ne lui fera pas de mal ,un petit coup de tosmètre quand même pour voir ..
alain


20 déc. 2020
0

Bonjour.
Mesure le TOS avec et sans cet adaptateur. Si pas de différence enlève-le, si ton antenne a du tos en direct, tu la change si tu peu sinon garde le.
Une question, il n'y a pas un fil qui sort avec une prise pour un autoradio?
JC


21 déc. 2020
0

Je découvre avec vos réponses le Taux d'onde stationnaire.

J'avais déjà entendu qu'il fallait que l'impédance de tous les équipements soit le même sur une installation, mais j'imaginais de toutes les antennes/radio/cables pour VHF marine utilisaient le même standard et qu'on avait pas à s'en soucier.

D'après le manuel, ma Navicom est en 50ohm, comme l'adaptateur.
Si cet adaptateur est en place, il est à parier que la ligne ou l'antenne après lui doivent suivre un autre standard.

Je vais voir si je peux me faire pretter un tosmètre

Pour ce qui est de l'autoradio, j'en ai bien une à bord. Je regarderais sur quoi est branchée son antenne demain, mais à priori elle n'est pas liée à l'antenne de la VHF (il n'y a que deux fils qui sortent de cet adaptateur en tout cas, dont un qui monte dans le mat).


21 déc. 2020
0

c'est peut être une boite de connexion toute bête sous le pont pour raccorder l'antenne a la vhf
alain


Eloims:C'est marqué "Adaptateur VHF d'impédance TX 50" dessus quand même :)·le 21 déc. 2020 15:10
F5OUL:C'est marqué Adaptateur VHF d'impédance TX 50 oui mais 50 ohm coté TX avec une antenne quelconque d'impédance inconnue. Dans ce cas il y a nu circulateur avec une charge fictive et tout un Bazard pour faire (mal) fonctionner une antenne désadaptée avec des pertes pouvant aller de 0% à 100%.JC·le 21 déc. 2020 18:51
Sniff:Exact, moi je virerais ça et mettrai une antenne "moderne" avec son câble. ·le 22 déc. 2020 12:26
23 déc. 2020
0

si l'émission est bonne je le garderais ,il peut servir de protection en cas d'orage ,je crois qu'à l'intérieur il y a deux condensateurs et deux résistances montés en pont .
alain


Sniff:En cas d'orage (foudre) il n'y a pas beaucoup de salut 😥·le 24 déc. 2020 15:13
