Absence de dispositif de relevage de dérive sabre sur dériveur de 13M

Bonjour,
Mon dériveur n'a pas de système de relevage et je ne sais pas du tout comment relever la dérive, c'est un bateau en chantier acheté d'occasion. La dérive est une dérive sabre, qui traverse le carré avec un léger biais, je ne sais pas comment faire pour la remonter, ni quel dispositif installer.
Je suis curieux et preneur de vos solutions techniques.
Auriez vous des photos et ou croquis ?
En vous remerciant par avance.

L'équipage
01 oct. 2021
01 oct. 2021
0

Vu la taille du voilier, j'imagine que la dérive est plus longue que la hauteur sous barrots.
Relevée, la dérive doit alors sortir en partie au dessus du pont.
Y a-t-il une ouverture? Un cordage en sortant à accrocher à une drisse pour le relevage?


01 oct. 2021
0

peux tu donner des photos ?


01 oct. 2021
0

en général il ya a un palan pour la relever, ou un winch ou c'est électrique ou hydraulique, peut être un système à vis mais elle doit faire un certain poids; je pencherai plutôt pour une des solutions précédentes
dans le carré elle doit être dans un puits, peut être jusqu'en haut du roof et si celui ci n'est pas "ouvert" pour laisser passer la dérive et un moyen de relevage, c'est que le système est intérieur, en général au dessus de la flottaison
sur l puits, il doit y avoir une trappe de visite qui permet d'intervenir sur la liaison mécanique de relevage
sinon pour la relever en urgence, il faut gruter et la soulever par dessous
bon courage, mais l'ancien proprio doit être au parfum non !!! ou ce bateau n'est pas fini ?
JL.C


lolapo:Il te faudrait fournir + d'infos techniques. Sinon comme Simbad le dit : non fini....·le 01 oct. 14:42
01 oct. 2021
0

Normalement une dérive sabre est une dérive fusible, la structure pouvant rompre sur talonnage, sans endommager son puit étroit et très solide. Elle est donc relativement légère lestée juste pour pouvoir être enfoncée à la force d'un pied. Pour au besoin la sortir complètement avec un palan un point d'accroche est prévu.
A priori, avec l'achat du bateau, vous devriez disposer des plans de conception et de réalisation du bateau sur lesquels tout est détaillié et au digure des informations capitales dont identification, zéro de référence, devis complet de poids, courbe de stabilité statique, motorisation, voilure, etc...... Pour pouvoir naviguer il vous faudra nécessairment enregistrer le bateau.


01 oct. 2021
0

Première chose, regarder si il y a une accroche sur la dérive et si le puit est ouvert sur le haut. Pour info, ayant une dérive sabre flottante, il faut la pousser pour descendre, elle remonte seule(jusqu'à sa flottabilité).


01 oct. 2021
0

Il faudrait que nous donnes des infos qui nous permettent de mieux te répondre !!

Il existe plusieurs systèmes de relevage de dérive sabre, qui diffèrent en fonction de la masse de la dérive, du type de puits, traversant ou non, de l'angle avec la verticale, etc.

Tu as des photos ? Quelle est la masse de ta dérive, son matériau, sa forme, le type de puits, le type de calage, etc.


01 oct. 2021
0

S'il n'y a pas de système de relevage, c'est peut-être parce qu'il était prévu un système de descente.


01 oct. 2021
0

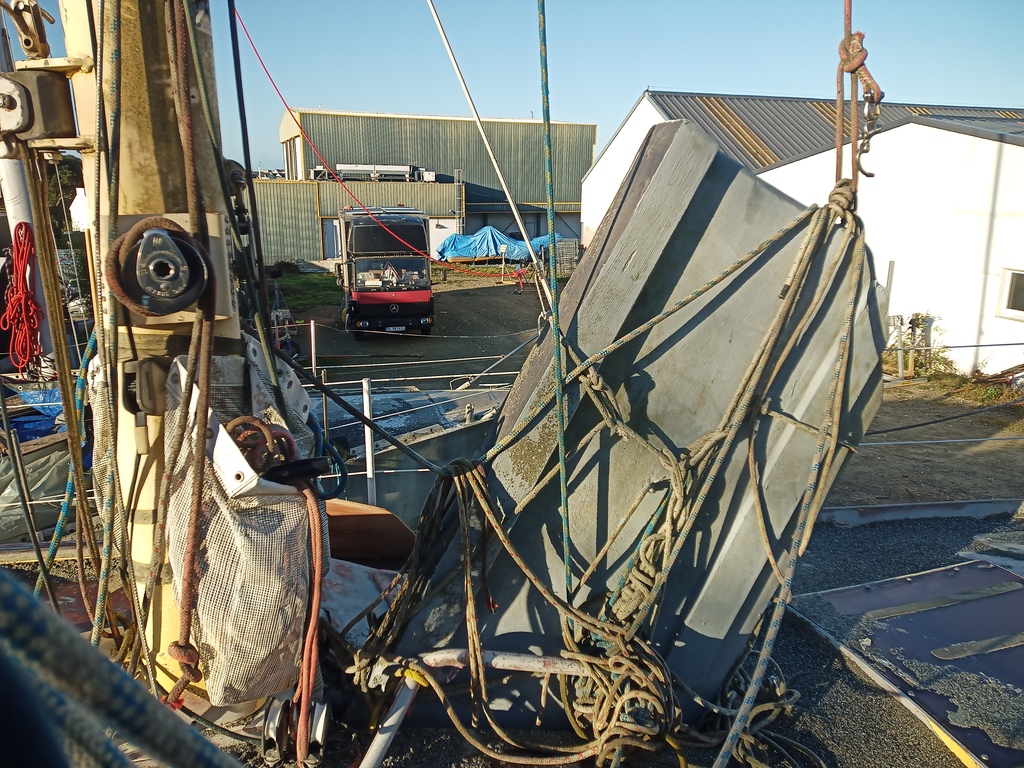

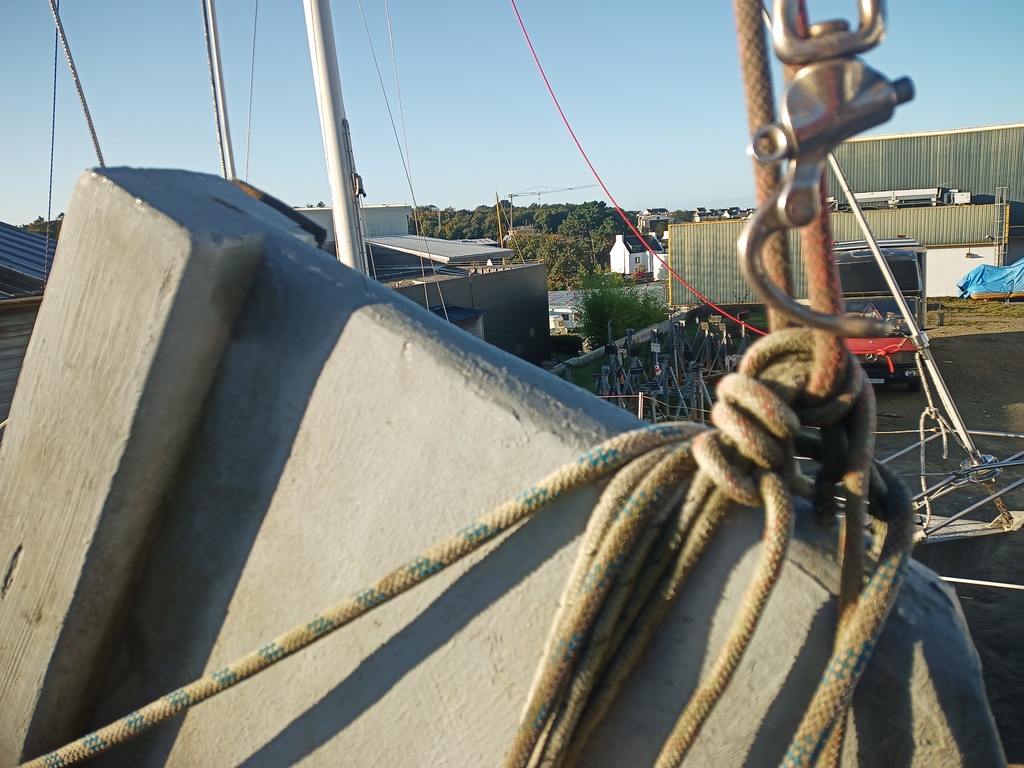

Si le sommet de la dérive est percé d'un trou ou est équipé d'un point fixe, y passer un bout de cordage en boucle, lui-même attaché à une drisse d'avant(de trinquette, ou hale-haut de tangon) et raidir la drisse avec un winch de mât jusqu'à ce qu'elle sorte du pont.
Vous pouvez la sortir entièrement de son puit, mais attention s'il y a du vent : ça pèse sûrement des dizaines de Kg et représente bien 1 m2, le vent peut vous la claquer en pleine poire. Faites-vous aider. En examinant la dérive une fois à plat sur le pont vous devriez comprendre son système de relevage.
