à propos des moteurs HB

Bonjour,

je me pose une question au sujet des moteurs hors bord, comment voir au 1er coup d'oeil si on a affaire à un arbre court ou un arbre long ? (moteur au sec !)

merci d'avance

L'équipage
29 juin 2007
29 juin 2007
0

???
un arbre court est plus cours qu'un arbre long...
si le coup d'oeil ne suffit pas, prendre en mètre et mesurer l'arbre...

29 juin 2007
0

et inversement...
En fait il suffit de faire le tour des pontons (et de regarder les moteurs relévés sur les tableaux arrières) pour voir que la difference entre arbre court et arbre long est flagrante... Et lorsque tu verras un moteur HB seul, tu sauras tout de suite si c'est un arbre long ou court...
Amitiés

29 juin 2007
0

En plus
certaines fois, on peut voir comme une rallonge (entretoise) juste au dessus des engrenages de l'hélice.

29 juin 2007
0

bon bin alors
pour celui-ci ?

court ou long ???

merci

29 juin 2007
0

l est ou ?
:tesur:

29 juin 2007
0

là tu a vraiment réduit
:tesur: 600 par 800 c est le mieux pour bien voir !!:oups:
perso , je dirais un court !!:reflechi:

d un autre coté , il parait long ,pour un court !:lavache:
bon , c est sur , c est pas un ultra long !!:whaou:

bon , je crois que je t ai pas aidé

C EST UN COURT !!! NA!! :acheval:

29 juin 200716 juin 2020
0

pad' panik
J'ai oublié de réduire (pfff, quel boulet !!!)

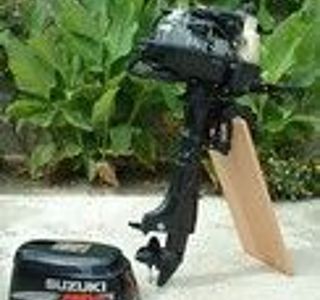

La voila cette zolie image

29 juin 2007
0

moi je dirais
court,
mais je peux me tromper ;-)

29 juin 2007
0

ah ben avec la photo, c'est nettement mieux!
bon, alors maintenant je dirais long, sans hésiter!! :-)

29 juin 2007
0

complément d'info
c'est un 6cv suzuki 4t

et la hauteur entre l'embase et la fixation pour la chaise (partie intérieure haute) est de 700mm
si ça peut aider !

merci

29 juin 2007
0

et puis
si tu as le moulin à portée de main:
Il suffit de relever le type sur la plaque et de retrouver les longueurs sur le site du constructeur.
Si on peut t'aider: c'est quoi la puissance? 2T ou 4T?
rien qu'avec ça et son allure en retrouvant les dimensions des deux versions on doit pouvoir trancher.

29 juin 2007
0

et ben voilà!
y'a plus qu'a fouiller!
Le premier qui trouve gagne quoi?

29 juin 2007
0

en 1er
toute ma considération :-p et pkoi pas, un coup à boire !

29 juin 2007
0

voilà des infos:
déjà sur ce site:
www.marineengine.com[...]og.html

Il y a des courts ( S) 15" , des longs (L )25" et des moyens (X )20"

puis sur celui-là:
www.techboat.com[...]che.asp

avec les détails expliqués pr un 20"

donc 15" = 38.1 cm
20" =50.8 cm
25" = 63.3 cm
la hauteur que tu as mesuré de 700 mm doit correspondre à un long. Donc à l'oeil, j'avais tout bon!!

29 juin 2007
0

Faut mesurer au bon endroit !
A savoir : entre le haut du tableau et la plaque anti cavitation qui se trouve au dessus de l'hélice, et non pas la longueur totale de l'embase !

A vue de nez d'après la photo, un court ou un moyen...

[color=blue]_/)[/color]

29 juin 2007
0

550 mm = 21,65"
donc : arbre "moyen" ;-)

[color=blue]_/)[/color]

29 juin 2007
0

désolé pierre
l oeil du vieux , n as pas failli :tesur:

Au fait des nouvelles des deux ancétres partit aux iles de méd , kidd ne nous a rien dit !

amitiés , je te fais signe quand je passe !!si tu n es pas chez les nordistes!! :lavache:

:pouce:

Maintenant , on comprend mieux , ton interrogation , sur la longueur !! :langue2:

29 juin 2007
0

De plus un arbre moyen !
:tesur: c est ce qu il y a de mieux :reflechi:

un arbre court est mieux pour l annexe!
un arbre moyen est mieux comme aide pour la propulsion de la barque ( de taille moyenne), en cas de soucis avec le moteur inbord , si placé sur une chaise !! :langue2:

29 juin 2007
0

alors cette cote
j'ai été la mesurer illico c'est 550 mm, ce qui nous fait quoi du coup (on en est à 1 partout !)

29 juin 2007
0

donc, si je comprends bien
il est long pour un court et court pour un long !!!

pourquoi faire simple quand on peut faire compliqué !

me v'la vachement avancé :-(

29 juin 2007
0

Ca tombe bien !
J'ai mesuré approximativement le mien cet aprem':
70cm entre le haut de la chaise et l'axe de l'hélice, 56cm entre le haut de la chaise et la plaque anti-cavitation ; c'est, je crois, un arbre long...
Par comparaison, un arbre court avait 15cm de moins...

29 juin 2007
0

vu sur un site
que voilà:
avis-membres.ebay.fr[...]1828716

la longueur de l'arbre serait à mesurer "entre l'appui de fixation et l'axe de l'hélice"

alors? ça donne quoi??

29 juin 2007
0

Perso je préfère
m'en tenir aux indications des fabricants des moteurs, considérant qu'ils doivent savoir de quoi ils parlent ! ;-)

[color=blue]_/)[/color]

30 juin 2007
0

bon là c est un long !!
:tesur: je suis trop bon !!:heu:

30 juin 200716 juin 2020
0

Ça dépend aussi

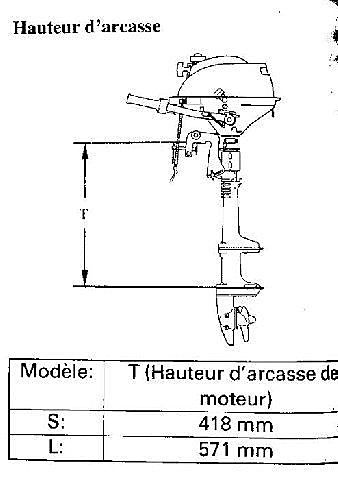

des marques des moteurs et de leur puissances. Par exemple pour le petit 2 CV Honda, le "court" fait 418 mm et le "long" 571 mm... ce qui serait "moyen" pour un 15 CV. ;-)

Les 15", 20" et 25" concernent surtout les moteurs américains.

[color=blue]_/)[/color]

29 juin 2007
0

Merci beaucoup
pour tous ces conseils avisés.

et en plus je me coucherais moins bête ce soir ;-)
