À la recherche d'un bout dehors alu amovible

Bonjour à tous !
Suis preneur de vos bons plans pour trouver
Un bout dehors amovible , idéalement 2,30 pour amurer
Spi asy
Merci d'avance !

L'équipage
02 avr. 2017
02 avr. 2017
0

vas voir du coté des mini 6,5 ,style pogo 6,5 ou autres A+

02 avr. 2017
0

Super merci pour le tuyau
Bon dimanche !

02 avr. 201702 avr. 2017
0

du tube alu épais ça se trouve facilement chez les marchands de matériaux
on fait tourner un embout en erthalon avec un trou central pour sortir la bosse et le tour est joué
alain

02 avr. 2017
0

Merci bonnne idée reste ensuite à trouver les points d'accroche !
Bonne journée

02 avr. 2017
0

Sölden, un peu cher mais toutes les ferrures sont prévues.
Bernard.

02 avr. 2017
0

tape bout dehors dans recherche déjà plusieurs fils.
jc

02 avr. 201702 avr. 2017
0

Hello à tous
Un tube de 80 en 2,5 d'épais....88 €...Mais 6 mètres de long minimum...On peut dans le sud avoir moins cher...
Que l'on peut tailler pour le transport...
Dans la longueur je me suis fait un petit bout dehors et un tangon de 4,5m
J'ai deux cloches de tangon,d'occase qui vont dedans, coût dérisoire
Pour le bout dehors comme très bien expliqué il suffit d'usiner des bagues pour le bout et bloquer la sous barbe avec de la sangle autour plus un mini point anti glissement à son goût à l'extrémité, des ex sur les catalogues...
Le pom s'achète au kilo et à la découpe de plaque, de formes et d'épaisseurs diverses, c'est un régal à usiner c'est du plastique... Coût peanuts again...
Apparemment les mêmes alu que les tangons... C'est la référence 6060... Les pro confirmeront... ?
Merci

02 avr. 2017
0

2.30 en alu c'est grand . Martingale de rigueur .C'est surement le plus complexe a élaborer, les minis sont experts dans cet exercice .Mais plutot avec du carbone .
Les modéles standards de série sont fixés dans des bagues boulonnées au pont , je pense qu'un U avec un axe sur le pont ,et un renfort sur le tube a cet endroit a le même effet ; car au portant la compression est quasi nulle . Par contre sur les cotés et dessous ça ne rigole point .

02 avr. 2017
0

Un systéme de cet ordre là ,dont le nom n'est pas martingale ,car celle ci est dessous . Type outrigger pour bout dehors .

02 avr. 2017
0

Merci à tous pour ces précieux conseils je poursuis
Mes investigations !!
Excellente soirée

02 avr. 2017
0

Chez microsailing ils ont parfois des plans intéressants. Je viens juste d'acheter le mien sur le boncoin. Un Selden. Effectivement pas qu'un tube en alu monté à la débrouille comme on voit sur les pontons. Il y a 2 platines dont une orientable, 2 cadènes et le bout dehors. Pour ton folie douce logiquement le 70diam suffit. Bien lire les contraintes mécaniques sur seldenmast.com avant de monter n'importe quoi.. Bon courage.

03 avr. 2017
1

Merci bcp pour toutes vos bonnes suggestions !
Bonne journée

03 avr. 2017
0

Merci bcp pour toutes vos bonnes suggestions !
Bonne journée

03 avr. 201703 avr. 2017
0

pourquoi 2m30? pour petit assy? pour minitransat ou pour le tunning? Profil vide, impossible a savoir si bateau ou pas...

03 avr. 2017
1

C est la longueur pour tenir un asy de 115 m2 , 70 cm environ de véritable dépassement de l'étrave : le reste de la longueur c est pour tomber au bon endroit
De la fixation

03 avr. 2017
1

Hello
Attention il y a forcément de la compression si on met une sous barbe
Si elle tirait à la verticale du point de tire il n'y en aurait pas...
Mais elle tire en biais, et le système de raquettes latérales en rajoute aussi un peu....
Pas obligé de passer sur des systèmes tout prêt, j'ai monté du selden, un peu de jeu et c'est cher pour ce que c'est,et il me semble que c'est un montage sans sous barbe, donc avec ses limites de résistance.

Avec un peu d'astuce un bon bricoleur peut construire un beau bout dehors...

03 avr. 2017
0

Bonjour. Effectivement trop cher pour ce que c'est. J'ai appellé les 2 usines pour savoir si elles n'avaient pas du rebut avant de trouver sur le bon coin. Une sous platine inox est vendue 57euros unité alors que la même en teflon coute 10 euros.. Mais seulement 2 marques se disputent le marché. Pour la sous barbe obligatoire sur le mien, j'utilise les trous sous la baille à mouillage. C'est solide et un bout en spectra avec épissure fait bien son affaire.
Cdlt.

03 avr. 2017
0

pour la fixation tu peux faire souder un crochet qui s'engage sous le rea du davier et sur le pont un écrou borgne avec un boulon à oeil
qui traverse le tube . tu peux mettre une boite à réa avec un taquet pour la bosse ou bien la renvoyer à l'arrière avec une petit palan pour les réglages fins ..
alain

03 avr. 2017
0

Bjr,
j 'ai réalisé le mien à partir d 'un bout de mat de first 211 ( ils cassent souvent et on trouve des chutes chez les gréeurs ) pour qq euros , mais de taille bien inférieure : 0,9 .
J 'ai "adapté /bricolé " une attache amovible sur le deuxième davier ; sans sous barbe pour 104 m² , et sans viser "la " performance en régate , un débord de 90 cm de l 'était me conviennent bien en croisière .
Cdlt .

02 déc. 2018
0

Bonjour
sui preneur de photos de ton bout dehors car je pensais faire le même système sur mon gladiateur en utilisant le deuxième passage de chaine du davier et uns fixation sur le pont...je pense qu'un deport d'un mètre trente suffirait
as tu des photos ?
Merci

03 avr. 2017
0

Sur un Folie Douce, le bout dehors peut depasser de +1m sans probleme. Le ratio a ne pas depasser = 1.5 x la hauteur du pontet de sous barbe sous l'etrave pour que la sous barbe travaille correctement.
Un tube carbone bien dimensionne permet d'eviter les raquettes et evite de charger l'avant. (Heol Composites)
Attention aux ferrures, sa pousse fort en lateral. Qu'as-tu prevu pour les ferrures? Une paire de pieces inox custom?

03 avr. 201716 juin 2020
0

Bonjour,

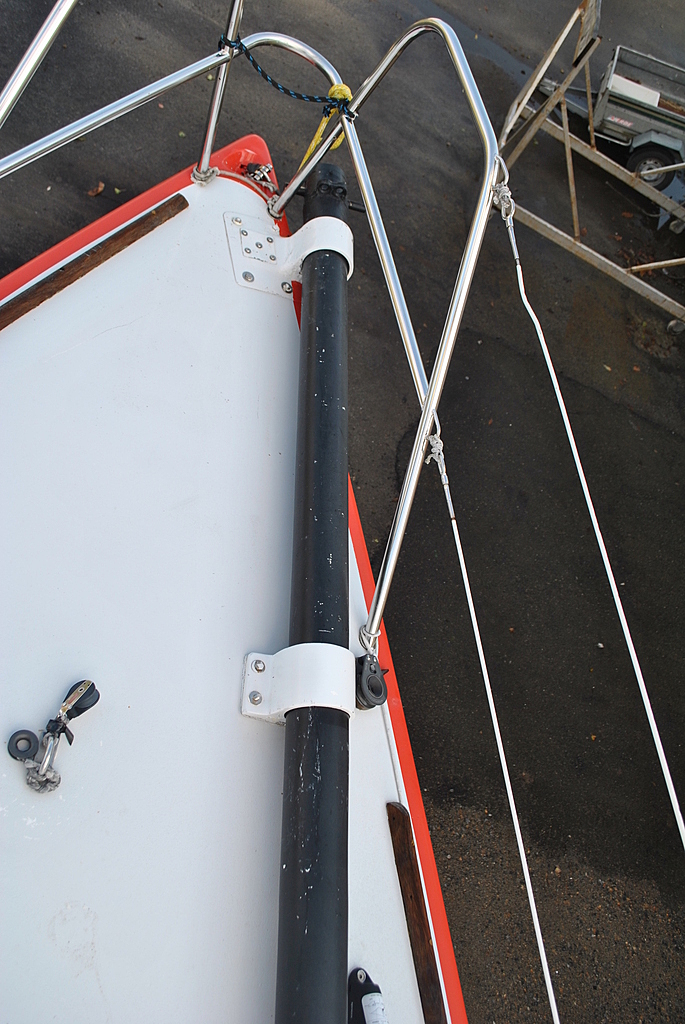

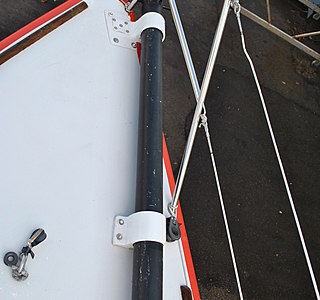

Si je peux me permettre j'ai un système de bout dehors a vendre en carbone (tube et fixations de pont) selon photo jointe.
De mémoire je pense que les dimensions doivent correspondrent.
Cordialement

03 avr. 2017
0

Bonjour mobyspeed
Peux tu me confirmer ton prix et dimensions stp?

03 avr. 2017
0

Chouette système ! C'est qui qui le fabrique ? :scie:

03 avr. 2017
0

Bonjour à tous !
Merci pour vos bons tuyaux ! Mon bâteau n'est pas une folie douce Mais un first
42s7 qui s appelle douce folie ! Ca vous expliquera les longueur et diamètre .
Bonne journée

03 avr. 2017
0

Douce Folie, je t'envois un message privé...

03 avr. 2017
0

Bonjour, cette installation était faite sur mon bateau un proto Halvard Mabire.
Je l'ai déposée car le spi assymétrique était trop pénalisant pour la jauge.
L'ensemble est toujours à vendre...
Dès que j'ai les dimensions que vais repasser une annonce sur le site.
Bonne journée.

31 juil. 2019
0

bonjour MobySpeed,
Ton dispositif est-il toujours en vente ?
J'équipe un 24' pour recevoir un spi de J/80.
Cordialement. Marc

31 juil. 2019
0

C'est un Jouet 24 que je grée en J/80. Je cherche donc un tangon aux caractéristiques proches du J/80 (1,70m de débord, diam. 90mm, ep. 2,5mm). Si nécessaire j'ajouterai une sous-barbe (dont le J/80 se dispense). Bien entendu, j'aurai un peu de stratégie à faire sur le pont au niveau des brides.

31 juil. 2019
0

Bonjour
Oui toujours en vente mais je pense que c’est trop gros pour un 24 pieds

03 déc. 2018
0

Bonjour Dom t
Donne moi ton e mail que je t envoie ça
Bonne journée

03 déc. 2018
0

Salut, sur ton système l'anneau est en plastique ? (Ça me paraîtrait possible à faire à l'imprimante 3D en petg)
