3 fils pour un panneau solaire

il n'y aurait
pas un régulateur intégré avec sortie 12 V accessoires ?

Eventuellement une terre??
regarde d'ou vient le fil, sinon prend un ohmètre et mesure entre le fil et le chassis du panneau
de quel couleur est il ?

Trois fils
Je pense comme Ugo à un fil de terre, facile à tester comme il l'explique à l'ohmmètre.

Ou alors c'est un panneau bitension, 6/12 volts s'il y a 36 cellules, ou 12/24 volts si 72 cellules.

Je ne crois pas au "régulateur intégré" : depuis le temps qu'on en entend parler, je n'en ai encore jamais vu, même pas sur catalogue !

_/)

toujours les panneaux terrestres .
NF C 15-100,
mise à la terre des masses métalliques !
Plus que probable .
Difficile à tester, l'anodisation est isolante .
Faut trouver un endroit où elle n'existe pas : vis ou autre .

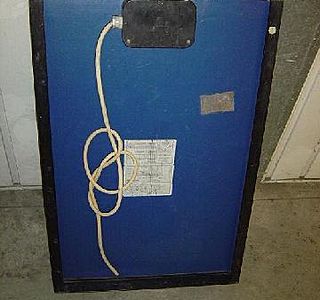

oups, trop gros

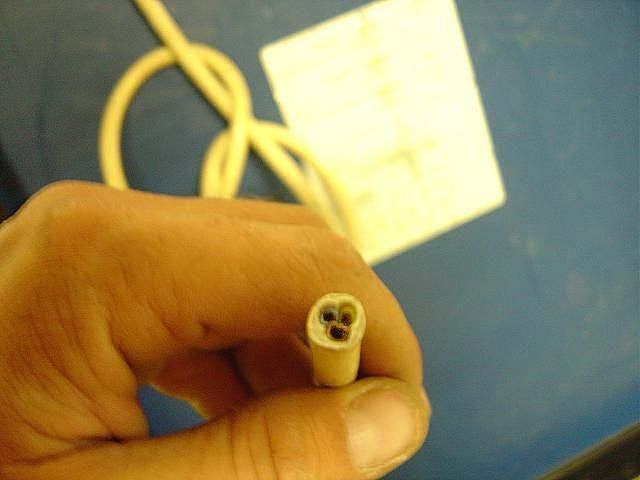

la voici

parce que ..
vu la "gueule" du cable ...une solution a ne pas exclure ...

serait que le type qui a installé ce cable a mit ce qu'il avait sous la main ....et que seuls 2 fils soit branchés ... :heu:

jaune
ou vert et jaune ?

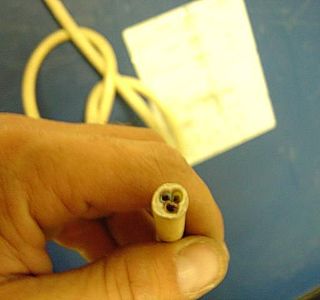

Dénude un peu la gaine blanche pour voir...

En ouvrant la boite noire, il y a aussi moyen de voir où il va...

peut-être aussi que ce n'est pas un cable d'origine en 3x2.5 et que la terre ne sert pas (ou ne sert qu'en cas d'usage terrestre...)

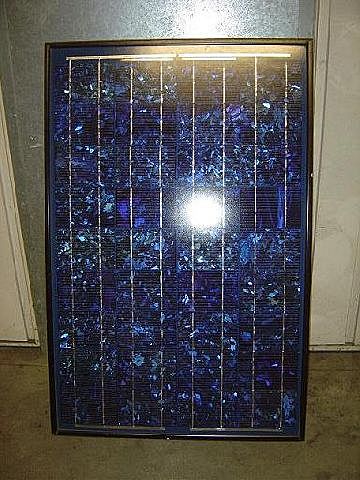

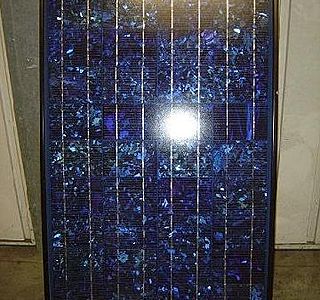

A le voir comme ça
C'est typiquement un polycristallin orienté usage terrestre.

Fil de masse, donc ?

Jacques

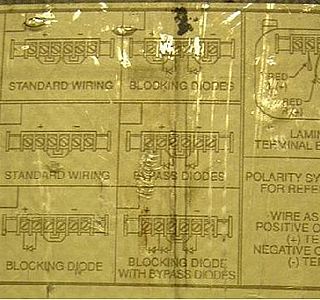

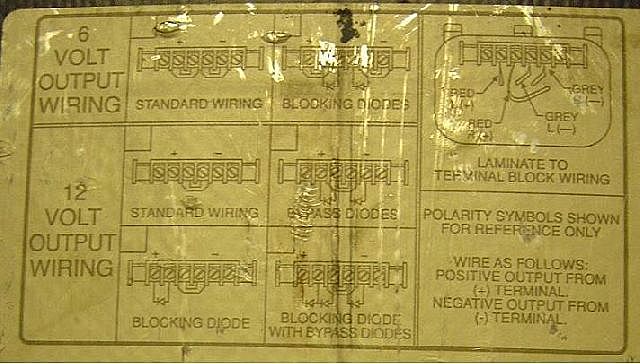

la meme etiquette
mais zoomée sur la partie haute ou ils parlent de 6 et 12 V......

re bon
tu dénudes ce fil ? ;-)

zut
je l ai rerangé proprement dans le garage, j y retourne en cas tout a l heure......

et j ouvrirai le boitier, et je denuderai le fil :-p

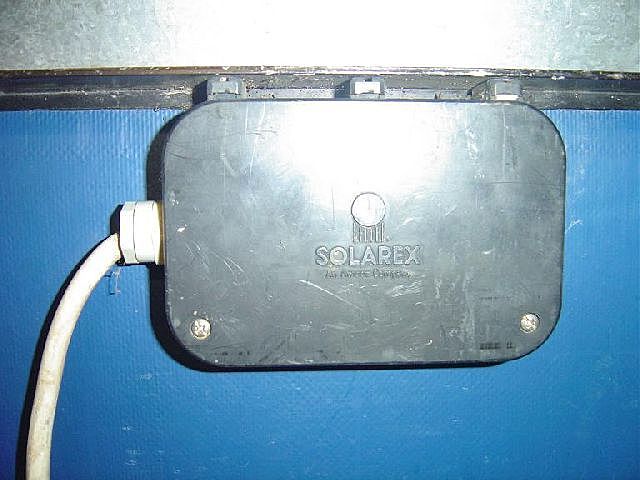

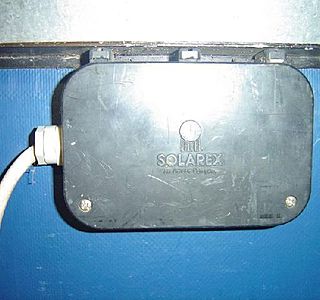

la photo
du fameux boitier ( marque Solarex )

un peu
:mdr:

j aurai du commencer par là

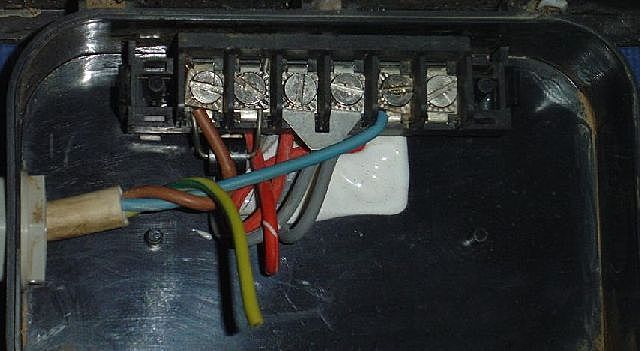

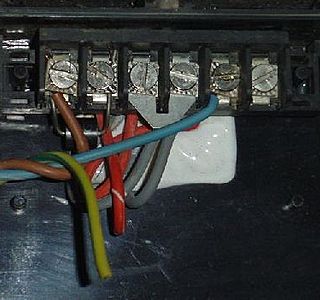

voici le boitier ( ouvert..... ) et le fil jaune ET vert ne sert..... a rien ............... j en ai rigolé tout seul.....

oui on s en souvient
mais quand ca fait presque 15 ans.... on peut avoir un oubli..... ( d autant que le panneau est dans un garage depuis presque 7 ans....

WAF WAF WAF !!!!!
3 fils pour un panneau ...

et 32 interventions en presque 24 heures pour ouvrir une petite boîte ! mdr :mdr::mdr::mdr:

Eh, oh, je ne me moque pas, ça peut nous arriver à tous !

pas tant que ça ...
il y a une certaine logique de recherche dedans ...

!
:mdr:

_/)

heuuuuuuuuuuuuuuu
ou c est que tu vois une diode ? tu parles d une by pass ?

le panneau est un 40 W a peu pres plus rien n est inscrit sur la fiche

oui ................
et langage voileu ca veut dire quoi, que j ai une by pass, donc aucun risque que la batterie se decharge dans le panneau ?

D'après le schéma et le branchement
les deux cotés du panneau sont montés en série et il existe une diode de la sortie + du panneau vers ton fil marron :
(le petit cylindre noir avec les deux fils nus rélié sur le bornes 1 et 2 comme sur le schéma "BLOCKING DIODE de la configuration 12V)

C'est de cette diode dont je parle 40 Watts en 12 ou 15 volts cela fait environ 3A.

Et 3A pour une chute de 0,7V suivant le type de diode c'est 2W. Peut être juste pour 50°C ambiant au dos du panneau. A vérifier.

Nota : le presse étoupe est mal serré et le câble tire sur le fil. Resserer le presse étoupe ou monter un collier serré sur la gaine pour éviter un arrachement.

ils se réchaufferont
mutuellement .
Avec l'hiver qui arrive, à défaut de SAMU social .

le montage
actuellement est un 45 W mono avec un regulateur de 10 A auquel je vai rajouter mon 40 W sur le meme regulateur, le premier panneau est entre les deux pataras le 40 sera posé sur la capote, qui pourra etre deplacer au dessus du taud au mouillage ( sinon il sera sous le taud et aucun interet du panneau, d autant que c est un poly )

bien noté pour le presse etoupe, je vais modifier, de toute facon je voulais changer ce fil a la con trop petit de toute facon pour mon untilisation, je vai donc verifier les connexions et le serrage,

FInalement elle n etait pas si bete ma question !!!!
