Victron Argofet 100a question...

Bonjour à tous,

J'ai monté un Argofet 100A en remplacement d'un répartiteur à diode.

Lors que je fais un test de continuité entre les 1 et 2 qui correspond à la batterie moteur et servitude j'ai bien continuité.

Si je fais pareil avec la borne input et les bornes 1 et 2 c'est pareil, continuité.

Quand je démarre le moteur, je vois le voltmètre moteur et voltmètre servitude qui chutent ce qui signifie que les 2 batteries sont couplées ?

Je pensais que le terme Isolator justement isolait les 2 batteries...

Est ce normal ?

Autre chose, avec l'ancien répartiteur, il y avait un cable rouge qui partait de l'alternateur et qui allait sur la sortie 1 moteur.
J'ai refais la même chose pour l'Argofet mais je me demande si ce cable n'aurait pas du plutot aller sur l'entrée Energize de l'Argofet.

Merci.

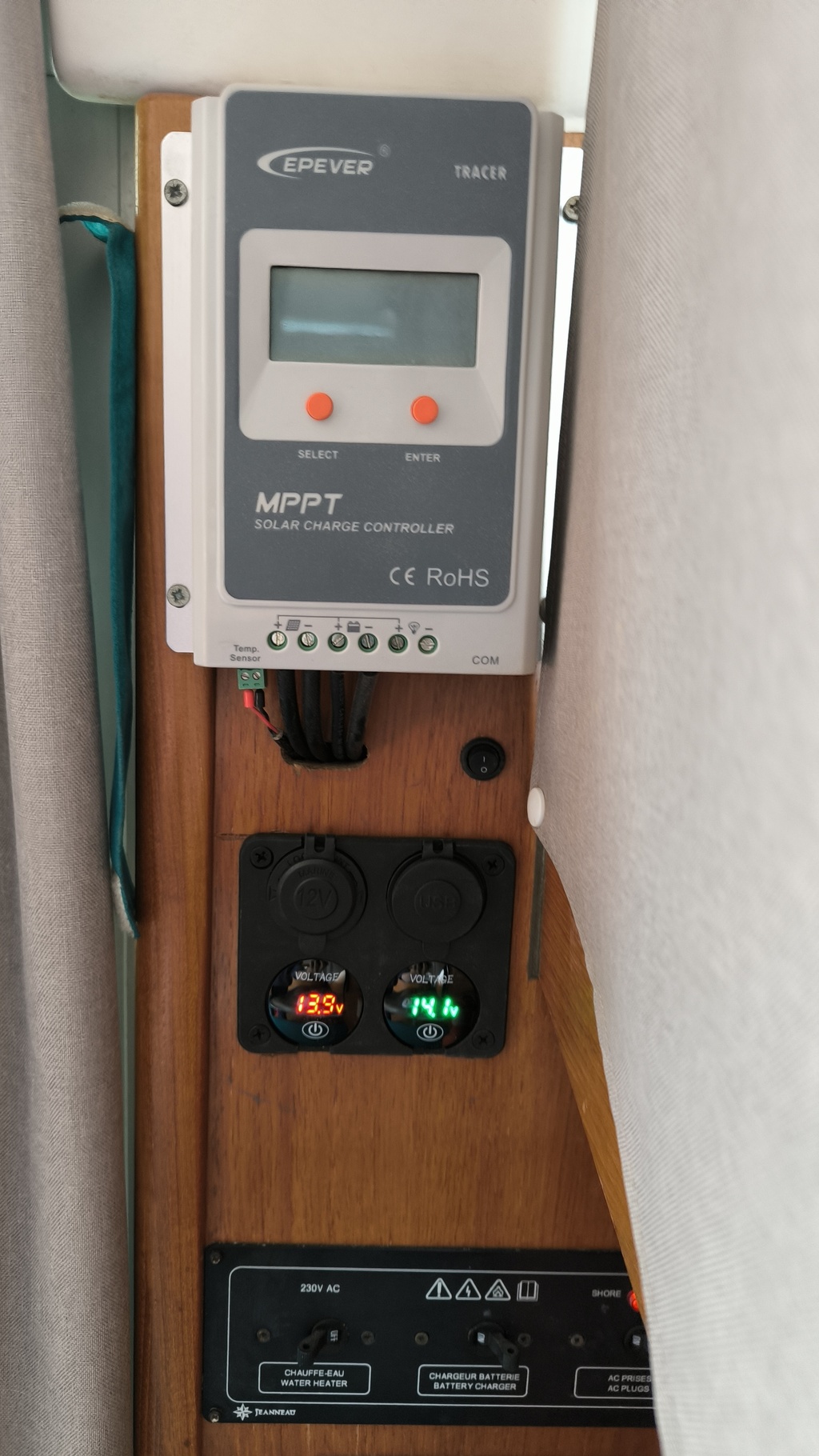

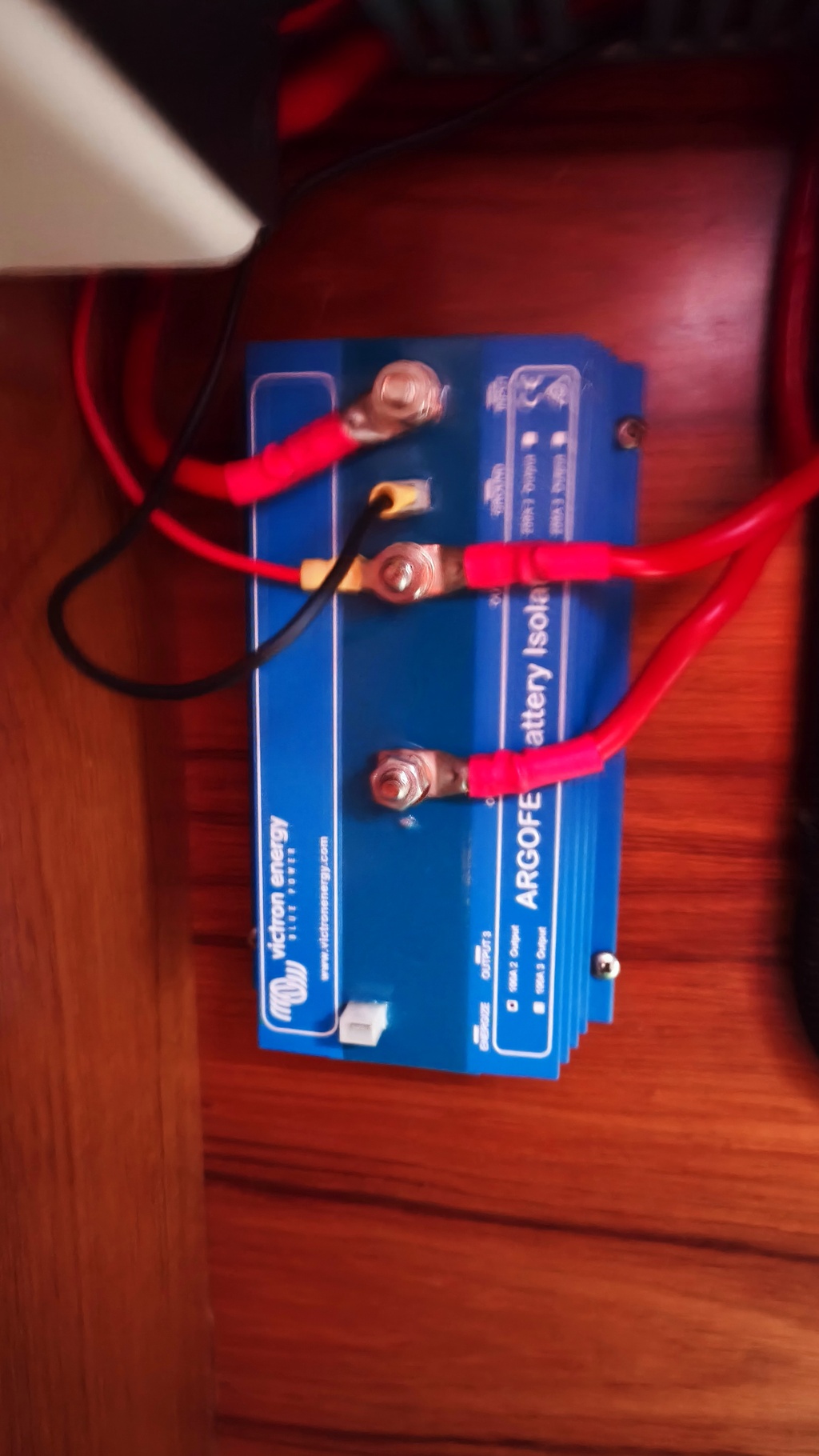

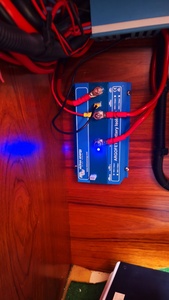

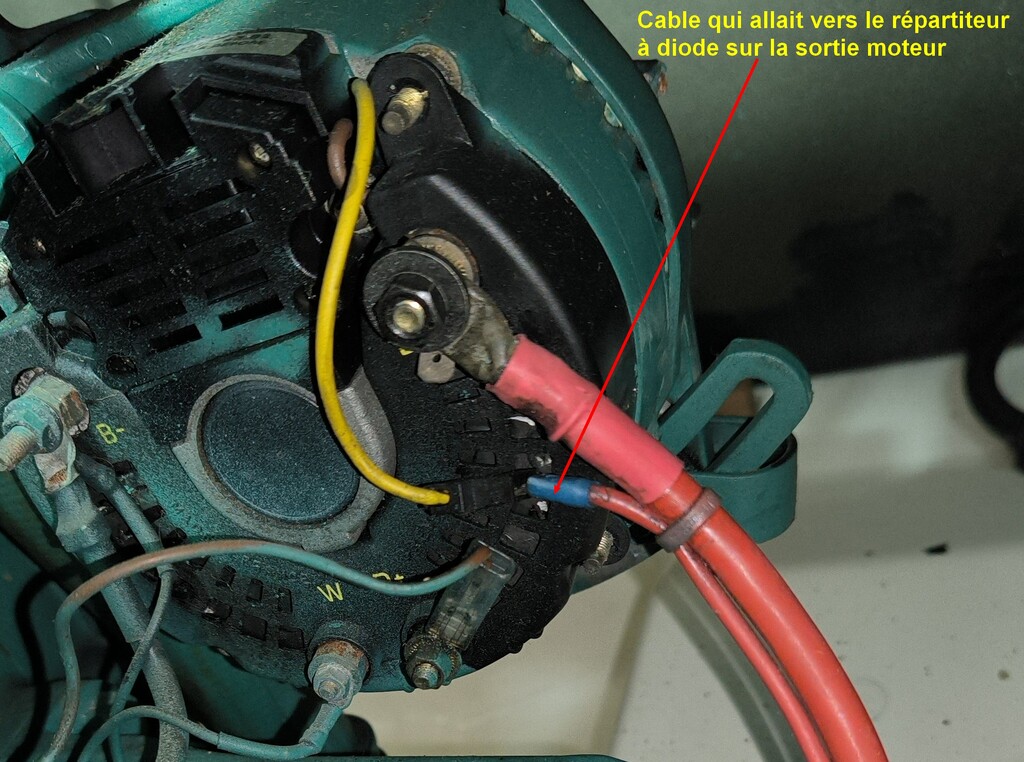

Photos avant et après démarrage et photo de l'alternateur et du cable rouge.

L'équipage
07 sept. 2025
07 sept. 2025

Merci j'ai déjà lu ce PDF, mais ce n'est pas clair pour moi...

Faut il que je relie me cable rouge derrière l'alternateur à l'entrée Energize ?

Sans rien sur l'entrée Energize tout fonctionne mais c'est peut être pas correct comme ça...


07 sept. 2025

Simple curiosité, pourquoi l'as-tu changé ?


Razmote:Pour récupérer 0.6v car j'avais 13,9 en charge.·le 07 sept. 22:38
07 sept. 2025

Quand tu as mesuré la continuité entre 1 et 2, les câbles étaient déjà branchés sur l'argofet ?
A mon avis il y a mise en parallèle ailleurs dans le circuit...


Razmote:Oui les cables étaient connectés sur l'Argoget et les couprs circuits fermés.·le 07 sept. 22:39
Fabien83:C'est bien ce que je me disais. Tu devrais débrancher les câbles de l'argofet et refaire ta mesure de continuité entre les câbles des deux batteries. Je te parie qu'il y aura continuité... ·le 08 sept. 06:49
Razmote:Il me semble que je l'avais testé et il n'y avait pas de continuité, mais je peux re verfier.·le 08 sept. 09:28
07 sept. 202507 sept. 2025

Toutes les entrées/sorties ne sont pas branchées sur la photo...!!
J'ai le même pour 3 batteries et 200 ampères et faut faire comme sur la doc .
Je m'étais trompé au début j'avais mis la batterie sur la sortie 2 ça ne marchait pas.
Il faut mette un négatif aussi et brancher l'energiser, tout marche chez moi.

Je ne me rappelle plus le schéma depuis l'alternateur désolé mais j'avais un Sterling qui avait grillé deux sorties sur trois et autant que je me souvienne le branchement était identique
En premier batterie moteur et ensuite parc 1 et ensuite guindeau si besoin
C'est un sujet pour Mamita !


Razmote:Mais bien sur qu'elles sont toutes branchées, sur l'input il y a le cable qui arrive de l'alternateur, sur la sortie 1 il y a le cable qui part à la batterie moteur et sur la sortie 2 le cable qui part à la batterie de servitude.La borne du négatif est reliée.Il n'y a que la borne Energize qui n'est pas connectée, d'ou ma question plus haut :Faut il que je relie me cable rouge qui part de derrière l'alternateur à l'entrée Energize ?·le 07 sept. 22:44
Fabien83:Si ton alternateur fonctionne dès le ralenti, ne change rien, ne connecte pas la borne energize. ·le 08 sept. 06:50
Razmote:C'est le cas tout fonctionne normalement, il y a juste le fait que quand je démarre les voltmètres les les batteries moteur et servitude ont un appel de courant, d'ou ma question...·le 08 sept. 09:29
07 sept. 202508 sept. 2025

Salut,
** A Rasmote, **
Pour tester la continuité du circuit de l'Argofet en ohms, il vaut mieux le faire avec l'Aargofet débranché ! **

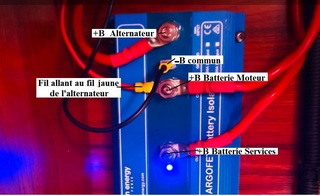

Je te joins un schéma de branchement qui semble Normal pour ton cas.
Sur ton alternateur, il y a un **câble jaune
,(relié au rouge) qui est le câble de référence de l'alternateur qui se branche soit: sur le +B de la batterie moteur , soit sur le +B de la batterie.services, en fonction de la chute de tension.

"..Faut il que je relie me câble rouge qui part de derrière l'alternateur à l'entrée Energize ?·services (qui par commodité est branché sur les sorties S1 ou S2 de l''Argofet)...".
NON !
Nota: moteur à l’arrêt, pourrais tu donner la tension entre la borne "In"" et le négatif ?


Razmote:Salut Mamita,Je viens de mesurer avec mon multimetre en position 20v entre le négatif pris sur le coupe circuit et l'entrée de l'Argofet et j'ai 2V.Moteur non démarré. ·le 12 sept. 14:50
Mamita:Re,C'était pour vérifier ton montage électrique avec un répartiteur de charge: 02v c'est normal !·le 12 sept. 18:01
Razmote:C'est déjà ça, merci :)·le 12 sept. 18:56
08 sept. 2025

Salut Mamita,

Je vais faire le test et te dirais.

Le but de ma question était que quand je démarre, sur les voltmètres des 2 batteries moteur et servitude ont voit une chute de voltage en courant.

Avec l'ancien répartiteur à diode je ne pouvais pas savoir car les voltmètres n'étaient pas à coté, maintenant qu'il le sont je peux facilement constater.

Mais c'est peut être normal...


Now:Une chute de voltage en courant ???? Tu veux sans doute dire une chute de tension? (La valeur au voltmètre chute)·le 08 sept. 09:47
Razmote:Oui une chute de tension, je me suis emmêlé les pinceaux :(·le 08 sept. 09:57
Fabien83:Si la tension de la batterie de servitude chute lors du démarrage du moteur, c'est qu'elle participe au démarrage du moteur. Ce n'est pas normal. ·le 08 sept. 11:06
08 sept. 202508 sept. 2025

Alors cet après midi j'ai fait un bref essai mais au lieu de surveiller les 2 voltmètres branchés directement sur chaque batterie j'ai regardé l'affichage de la tension sur mon GPS Garmin.

En démarrant le moteur cette tension n'a pas chuté !

Peut être que j'ai mal branché les voltmètres, voici comment ils sont branchés :
Les + de chaque voltmètre va vers le + de sa batterie.
Les - sont communs et vont sur le coupe circuit du négatif.


Lady_C:inverse les + de tes 2 voltmètres, histoire de voir s'ils sont calibrés à l'identique.
et si tu as un bon contrôleur, utilise le pour recontrôler sur chaque batterie, et à l'entrée de chacun de ces voltmètres !
il suffit que l'un soit légèrement négatif et l'autre légèrement positif pour te générer un mal de cheveux. ·le 08 sept. 21:14
08 sept. 2025

Ok je vais faire ça et donner aussi la mesure que m'a demandé Mamita.

Merci.


13 sept. 202513 sept. 2025

Je ne me rappelai plus que j'avais branché les 2 voltmètres sur leurs coupes batteries respectifs et non directement sur les batteries.

Cet après midi j'ai fait des mesures :
Celles que m'a demandé Mamita (voir plus haut)
Voltmètre moteur : 12V6
Voltmètre servitude : 12V6
Multimètre moteur : 12V72
Multimètre servitude : 12V68

Les voltmètres sont étalonnés.

Moteur en marche :
Voltmètre moteur : 13V9
Voltmètre servitude : 13V9

Tout semble normal, sauf les 13V9 mais c'est peut être du à l'âge de l'alternateur (23 ans) et le fait qu'il ne peut sortir au max 14V2.

Par contre je m'explique toujours pas pour les 2 voltmètres, moteur et servitude qui chutent lorsque je démarre !
Alors que le voltmètre du GPS, donc branché sur la batterie de servitude ne chute pas.

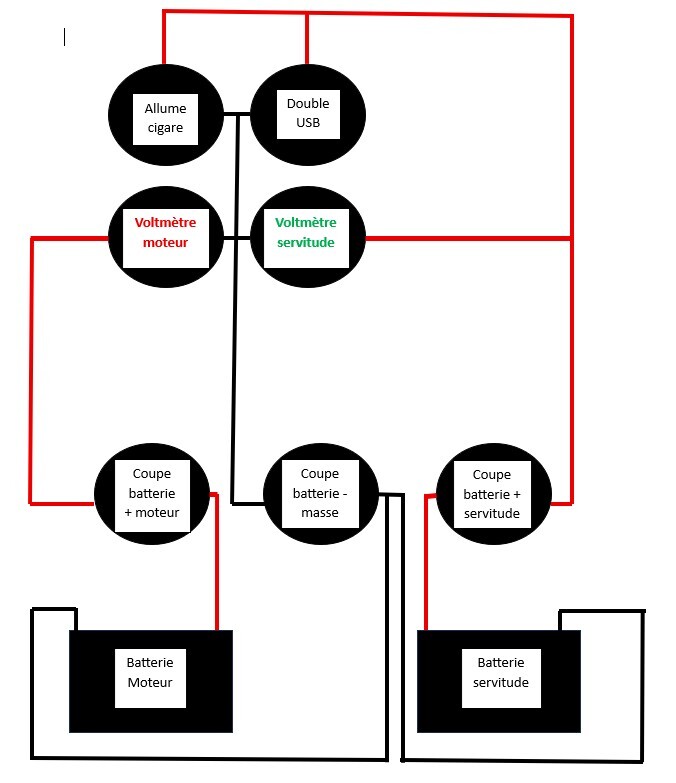

Voici le schéma ci après.


matelot@19001:C'est pourtant clair : ton coupe-batterie négatif a pris un coup de vieux, il a une résistance de contact élevée, et donc le courant élevé de démarrage provoque une chute de tension. Si tu le shuntes proprement avec un morceau de câble tu en auras la confirmation.·le 13 sept. 00:46
13 sept. 202513 sept. 2025

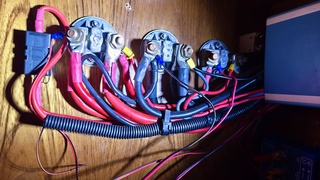

Si je comprends bien mes coupes batteries vieux de 23 ans se seraient usés ?

C'est peut être pour ça que quand je coupe uniquement le - j'ai encore 10v6 sur les 2 voltmètres ?

Solution les remplacer tout les 3 alors...


matelot@19001:Commence d'abord par le négatif. Les coupe-batteries sont une source fréquente de panne.·le 13 sept. 00:56
13 sept. 2025

Ok merci, je crois que j'en ai un neuf quelque part...


13 sept. 2025

Quel est l'état de charge de tes batteries.
L'alternateur monte progressivement à 14,2V quand les batteries se chargent.
Quel est l'age de tes batteries , peut être qu'elles ont du mal à accepter la charge. Parfpois un passage par un bon chargeur (traitement de désulfatation)peut aider mais cela dépend du matériel que tu as à disposition.
Pour savoir l'état de tes coupes circuits , il suffit de mesurer la tension au bornes lorsqu'ils sont fermés, la valeur doit être minime .


Fabien83:La mesure de tension aux bornes de chaque coupe circuit est pertinente à condition qu'il y ait un fort courant qui circule.·le 13 sept. 13:29
Razmote:De quel ordre ?·le 13 sept. 13:31
Fabien83:Tu constates un problème quand le moteur démarre donc faire la mesure pendant le démarrage moteur me semble pertinent. ·le 13 sept. 14:07
Razmote:Aica parlait de tension aux bornes coupe batteries fermées.Je demandais donc à quelles mesures s'attendre ?·le 13 sept. 14:20
Fabien83:Si le coupe circuit conduit correctement sans résistance, la mesure de tension à ses bornes pendant qu'un fort courant le traverse doit être très faible, proche de zéro. ·le 13 sept. 14:35
Razmote:Ok, vais voir.·le 13 sept. 14:40
13 sept. 202513 sept. 2025

Salut Aica,

Mes batteries ont moins d'un an.

Je n'ai jamais eu de 14v2 depuis que j'ai ce bateau, toujours 13v9 au max, un Merry Fisher 805 avec un TAMD41P (23 ans).

Je vais mesurer les tensions, merci ;)


James :Si tu as une pince ampérémétrique c'est mieux ,histoire de voir ce que ton alternateur a dans le ventre·le 13 sept. 14:15
Razmote:Je n'ai pas mais j'ai un voltmètre Coulomb sur le circuit de servitude comme celui :ae-pic-a1.aliexpress-media.com[...]g_.avif ·le 13 sept. 14:23
James :Ben voilà !Au moins on partira sur des infos fiables ·le 14 sept. 17:26
14 sept. 2025

Bonjour,

Alors ce matin j'ai vérifié la tension des coupes batteries en position fermés :
Moteur 0.03
Servitude 0.05

J'ai remplacé le coupe batterie négatif par un neuf que j'avais, rien n'a changé.

J'en conclus que si les voltmètres chutent lors d'un démarrage, ce n'est pas à cause de leur connexion individuelle sur le + de chaque batterie mais sur le - commun.
Ces voltmètres sont surement trop sensibles car celui du GPS, pourtant sur la batterie de servitude ne chute pas.

Donc je vais laisser comme ça, vu que tout fonctionne normalement.

Petite question, mon alternateur à 23 ans, il doit commencer à être fatigué et est limité en courant de sortie à 14V2, mais en fait je suis à 14V.

Serait il judicieux de le remplacer par un neuf avec un courant de sortie à 14V6 et avec plus d'ampérage ?

Merci.


Fabien83:"J'ai remplacé le coupe batterie négatif par un neuf que j'avais, rien n'a changé." Comment le sais-tu puisque c'est le seul coupe circuit sur lequel tu n'as pas fait la mesure de différence de tension à ses bornes ? Pour les deux autres pour lesquels tu as fait la mesure, tu n'indiques pas la mesure de courant qui traversait les coupes circuits (comme expliqué plus haut, si pas de courant, le mesure sera à zéro volt malgré un coupé circuit HS). Tant que ça tout fonctionne, le plus judicieux à mon avis serait que tu ne touches à rien... ·le 14 sept. 17:46
14 sept. 202514 sept. 2025

Parce que je suis parti de ça :
matelot@19001:C'est pourtant clair : ton coupe-batterie négatif a pris un coup de vieux, il a une résistance de contact élevée, et donc le courant élevé de démarrage provoque une chute de tension. Si tu le shuntes proprement avec un morceau de câble tu en auras la confirmation.

Du coup je ne l'ai pas shunté, je l'ai remplacé.

D'ou le rien n'a changé...


matelot@19001:Salut Razmote, tu veux dire que le problème subsiste ? Mon raisonnement : ce coupe-batterie négatif est la seule partie commune sensible commune aux deux circuits, donc susceptible de provoquer une chute de tension identique des deux côtés (Edit:: tu écris la même chose, c'est le -commun qui est en cause). Si ce n'est pas lui, alors il ne reste plus que les câbles de part et d'autre de ce coupe-batterie, je ne vois pas d'autre solution.·le 14 sept. 18:31
Razmote:C'est ça le problème subsiste mais je pense de plus en plus que cela vient des voltmètres qui seraient trop sensibles.Car le voltmètre du GPS et le Voltmètre Coulomb ne chutent pas pourtant ils sont également tout les 2 sur la batterie de servitude.Je vais laisser comme ça et plus me prendre la tête...·le 14 sept. 18:39
14 sept. 2025

La mesure des deux voltmètres baisse lors du démarrage moteur, tu mesures continuité entre les deux bornes de sortie du répartiteur et les tensions indiquées par les deux voltmètres et par les mesures au multimètre sont étonnamment proches. Comme dit plus haut, je vérifierais que les batteries ne sont pas mises en parallèle quelque part dans le circuit.
Pour cela, lors du démarrage moteur, tu peux mesurer la tension de la batterie servitude à ses bornes avec ton multimètre (probable nécéssité d'être à deux, un au tableau moteur et un à la batterie). Si la tension chute lors du démarrage, c'est que la batterie est sollicitée et donc qu'elle est en parallèle avec la batterie moteur.
Tu peux également faire ce que j'ai déjà indiqué plus haut : débrancher les câbles des bornes de sortie 1 et 2 du répartiteur et mesurer la continuité entre ces deux câbles. S'il y a continuité, ça met hors de cause l'électronique du répartiteur qui pourrait fausser la mesure et ça confirmerait qu'il y a bien mise en parallèle quelque part dans le circuit.


14 sept. 202514 sept. 2025

Oui je vais faire ça : débrancher les câbles des bornes de sortie 1 et 2 du répartiteur et mesurer la continuité entre ces deux câbles.
Je peux aussi placer le multimètre sur la batterie de servitude et démarrer pour voir.


Si la tension chute lors du démarrage, c'est que la batterie est sollicitée et donc qu'elle est en parallèle avec la batterie moteur.

Non car le voltmètre intégré dans le GPS/SONDEUR ne chute pas lors du démarrage et il est sur la ligne batterie de servitude.
C'est vraiment un problème avec ces 2 voltmètres.

Mais bon, ils fonctionnent et je ne les regarderai plus quand je démarre :D


Fabien83:Dans le paragraphe que tu cites, je parlais de la tension de la batterie, pas de la mesure de ton voltmètre aliexpress. Dans le même message tu dis que tu vas faire les tests proposés pour vérifier si les batteries sont en parallèle ou pas et juste après tu dis que le problème vient de tes voltmètres, écartant la possibilité que les batteries soient en parallèle. Moi je ne comprends plus rien. J'abandonne. Bonne chance ! ·le 14 sept. 20:22
AICA:pour ce qui est du voltmètre du GPS sont temps d'incrémentation (de réponse) est trop lent pour pouvoir te signaler un défaut .·le 15 sept. 09:34
Razmote:Ha, ça je ne savais pas, d'ou l'intérêt effectivement de faire un contrôle avec le multimètre directement branché sur la batterie de servitude et de démarrer.·le 15 sept. 21:12
14 sept. 2025

Je le dis juste parce que tu m'as proposé de faire le test, uniquement pour ça, d'ailleurs ça validera ou pas le fait que les 2 batteries ne soient pas reliées entre elles.

Merci pour ton aide et désolé si je t'ai perturbé.


15 sept. 2025

Tu as toujours eu 13,9V en sortie d'alternateur, cela signifie qu'il est temps de le faire vérifier sur un banc d'essai, mais avant quand même vérifier la connexion à la masse du moteur, avec l'âge cela peut être oxider et creer ce genre de problème.


15 sept. 2025

Oui je pourrais le faire vérifier mais cet alternateur ne sortira pas plus que 14V2, d'ou l'idée de le remplacer part un qui sortira plus que 14V2.

Comment vérifier la connexion à la masse moteur ?

Merci.


16 sept. 2025

C'est la connexion entre la masse du moteur et la masse du démarreur , la bonne masse de l'alternateur aussi, enlever la corrosion là ou tu en trouves.


16 sept. 2025

Ok merci, je vais essayer de voir tout ça.
