Relier GPS traceur avec pilote st4000 et vhf icom

Bonjour,

Voici ma question. Je voudrais relier mon gps lowrance HDS gen3 a mon pilote auto ST4000 et aussi ma vhf icom pour qu elle reçoive la position GPS (asn). Tout ce petit monde fonctionne en NMEA 183.
Seul le HDS a le NMEA2000 en plus.
Sur le gps hds j ai une seule sortie nmea 183 TX+ Tx- et RX+ et RX-.

Sur le pilote auto j ai + et - NMEA183.
Sur la VHF j ai + et - NMEA183.

Pour que le pilote reçoive les info pour que je puisse faire des track depuis le gps et aussi que la VHF reçoive les info pour la position GPS, est ce que je peu doubler les cables TX + et TX- du gps pour me brancher sur le pilote auto (nmea183 +et - )ainsi que sur la VHF (nmea183 + et -) pour que tout fonctionne. En vous remerciant infiniment d avance. Si quelqu un peu même me faire un plan avec les code couleur des appareils si quelqu un les connait. En gros ma question, une seule sortie nmea183 peu elle alimenter 2 appareils (pilote auto et vhf)?

L'équipage
12 jan. 2022
13 jan. 2022
0

Personne peu m aider?


13 jan. 202213 jan. 2022
0

Bonjour,

OK je vais essayer. J'ai un ST4000 qui va être remplacé bientôt par un Evolution 100 de chez Raymarine.

Le ST4000 était relié aux autres équipements avec du Sea-Talk 1.

En NMEA 0183 c'est de la connectique en série. Les 2 fils NMEA Out rentrent dans 2 prise NMEA In ..

Si tu as des équipements qui ne font que du IN ou que du Out tu ne pourar pas faire 3 équipements avce les fils. De plus les vitesses de transfert ne sont pas forcément les même. L'idéal pour faire un beau câblage est de prendre un petit multiplexeur.

Pour le multiplexeur, profite de prendre avec WiFi.
exemple
MiniPlex 3Wi - NMEA0183 / WIFI / USB
www.comptoirnautique.com[...]sb.html

En photo 1, l'exemple avec 2 équipements NMEA IN vers NMEA Out

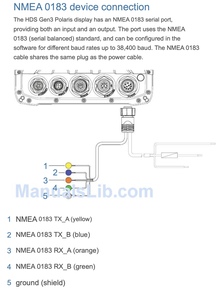

Photo 2 ton ecran multifonction avec GPS intégré

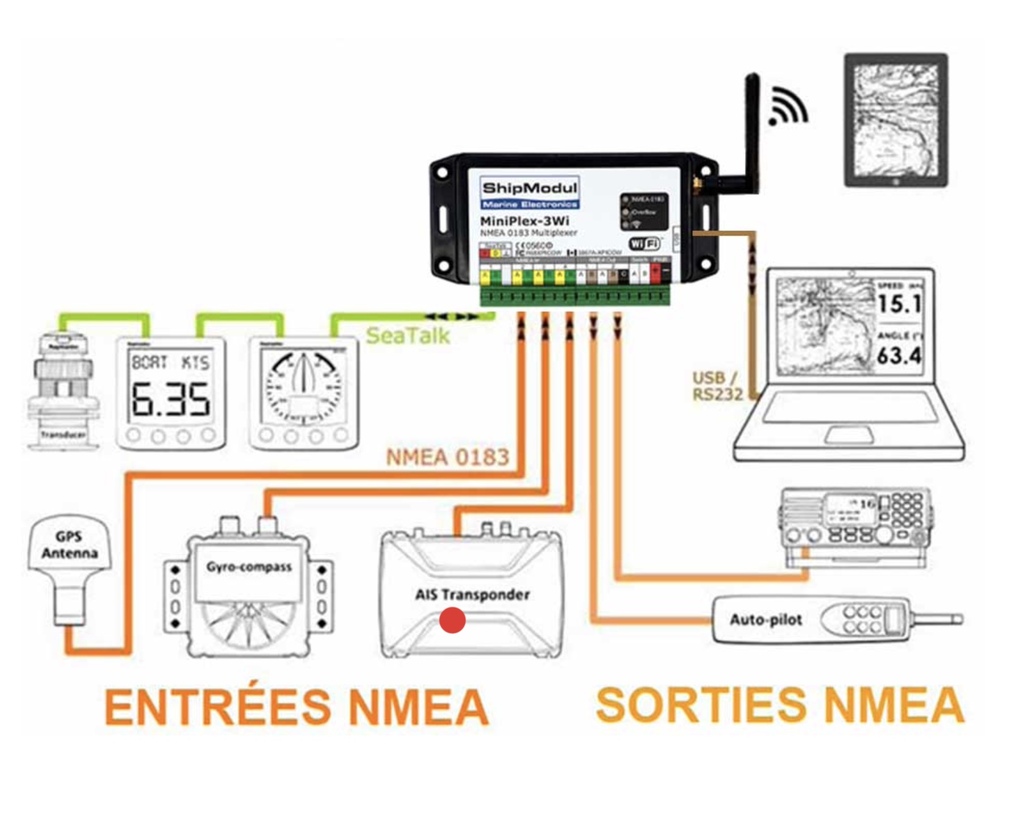

Photo 3: le Miniplex avec les connexions


19 jan. 2022
0

Merci pour la réponse, mais je n ai pas et ne veux pas de seatalk ou de multiplexeur. ma question est; est ce que je peu doubler les fils nmea 183 IN en sortie de mon gps lowrance HDS 12 gen3… pour brancher une sortie sur sur le IN nmea183 de mon pilote auto st 4000 et la 2 ème sortie doublée, branché sur la VHF sur la l entré IN nmea 183?
Au niveau des vitesses de transfert si cela fonctionne pensée vous que je pourrais régler la même sur les 3 appareil ou un fonctionnerai sur une autre vitesse?

En vous remerciant d avance


19 jan. 2022
0

Affirmatif stiseb
Une sortie NMEA0183 peut alimenter plusieurs entrées NMEA0183. C'est prévu pour cela.


19 jan. 2022
0

Pour les couleurs, il faut te référer à la notice de chaque appareil. Pour connecter les petits fils, j'utilise des petites bornes à levier WAGO qui sont très pratiques.


0

Je vous remerci je vais donc essayer ça. Pour les vitesses de baud quelqu un pourrait me renseigner?


0

Un simple domino suffit, pas besoin de multiplexeur. Par contre les récepteurs ne demandent pas forcément la même config du signal.


0

Merci beaucoup matelot. Mais aurais tu une idée entre mon hds 12 gen3 mon pilote auto st4000 et ma vhf icom m421 je crois si il pourrait demander la même config du signal? Sinon comment et où je pourrais trouver l info? J ai beau regarder les doc des appareils je n est pas la réponse exacte encore. Merci a vous tous.


0

Pour les vitesse en bauds, c'est aussi dans les notices mais c'est souvent 4800 bauds sauf les AIS.
