Refaire un faisceau électrique sur Perkins 4108

Salut tout le monde
Je souhaiterais refaire le faisceau électrique de mon perkins 4108 et si possible l'alléger un peu car c'est une vraie usine à gaz et un vrai bordel
Il est toujours à terre isolé et j'aimerais qu'il le reste
Les seuls modifs qui vont être faites lors du changement de faisceau seront la pause d'un nouvel alternateur plus puissant qui vient de chez part4engine

En premier le matériel ( câblage cosse etc ...) d'où ma première question que va-t-il falloir que j'achète exactement ? Où l'acheter ? ( si vous avez des liens internet je suis preneur ) le but de cette question c'est que je ne suis pas expert et j'aimerais avoir tout le matériel afin de pouvoir commencer tranquillement

En deuxième la mise en pratique
Comment procéderez-vous ?

Merci d'avance à tous

L'équipage
#Électricite#Mécanique
skunktonyskunktony
06 déc. 2023
LeMokoLeMoko
06 déc. 2023

Bonjour

Si tu as un comptoir automobile dans ton secteur tu trouveras l 'ensembles des cosses à sertir que tu as besoin voir même des connecteurs étanches 3 4 ou 5 pines, idem pour le fil souple et gaine, certain brico truc leroy peuvent te fournir en fil et cosses à sertir mais le choix est plus restreins.
Lors d'une balade surprise dans carter cash il a des boite d'assortiment de cosse plutôt bien en choix.

Le Moko

fritz the cat:sur un moteur il faut une bonne pince à sertir car ne pas oublier les vibrations ,un point de soudure avec un bout de gaine thermo que l'on graisse avant de la chauffer est préférable ·le 06 déc. 16:24
Ajouter un commentairePublier
skunktonyskunktony
06 déc. 2023

Ok merci pour les infos je vais passer au bateau relever les couleurs et diamètre des câbles ainsi que les modèle de cosse et une bonne pince à sertir et du thermoretractable
Pour les soudure j ai ce qu'il faut

skunktonyskunktony
06 déc. 2023

Et sinon comment procederiez vous ?
Il y a t' il possibilité de simplifier tout ça ? Ou le mieux c est de faire du copier coller ?

LeMoko:Si par simplifier tu penses à suppression de fils peu probable. Ne pas oublier de mettre sous gaine les fils. Te procurer aussi le schéma si il existe.·le 06 déc. 23:34
skunktony:Ok oui je vais prendre de la guaine pour protéger tous ça après non je n est pas de shema par contre 😉·le 07 déc. 12:30
fritz the cat:ça n'a rien de très complexe ne mangez rien ou je vous bat violemment gros beta .c'est le code des couleurs :0123456789ça commence par noir, marron ext... à vous d'imaginer le reste ·le 07 déc. 14:15
skunktony:Et bien pas mal du tout ce petit mémo technique😉·le 08 déc. 11:20
Ajouter un commentairePublier
BlackNavBlackNav
07 déc. 2023

en cherchant un peu sur le forum :
www.hisse-et-oh.com[...]-4108-m
bon courage !

skunktony:Merci pour ce petit lien😉😉·le 08 déc. 11:19
Ajouter un commentairePublier
skunktonyskunktony
08 déc. 2023

Je vais séparer le faisceau en deux comme à l'origine par contre je ne vais pas l'installer sous le filtre à gasoil je vais le mettre au chaud près de la console
Vous me conseilleriez quoi comme prise pour remplacer celle d'origine ?

LeMoko:Pour les connecteur comme dit plus haut voir comptoir auto, carter cash à des boites de connecteur étanche. ·le 09 déc. 01:08
Ajouter un commentairePublier
skunktonyskunktony
08 déc. 2023

Au passage je vous met ce petit lien si ça peut aider quelques-uns c'est là que je vais commander tout ce qui est fil Écosse ça m'a l'air bien fourni comme matériel www.classicautoelec.com[...]/fr/

skunktony:Et cosse je voulais dire la gaine et tout ce qu'il me faut à peu près·le 08 déc. 11:28
Ajouter un commentairePublier
LigerienLigerien
09 déc. 2023

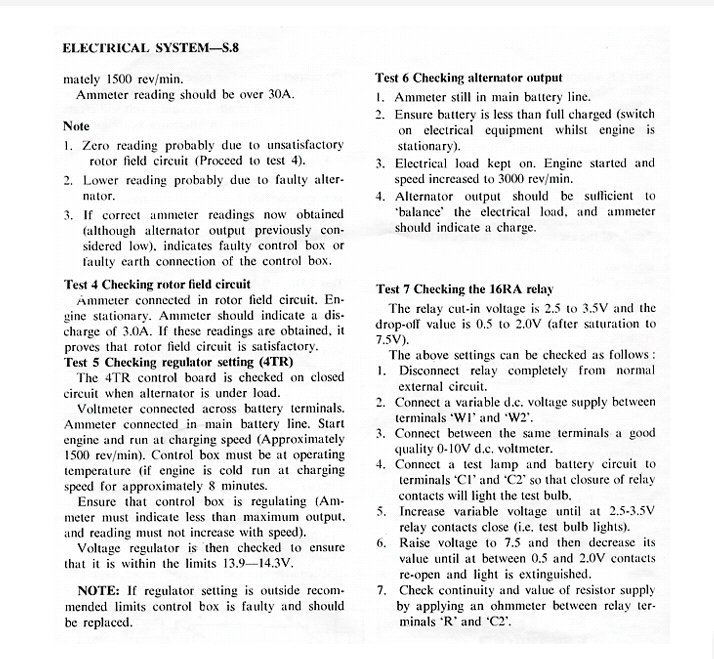

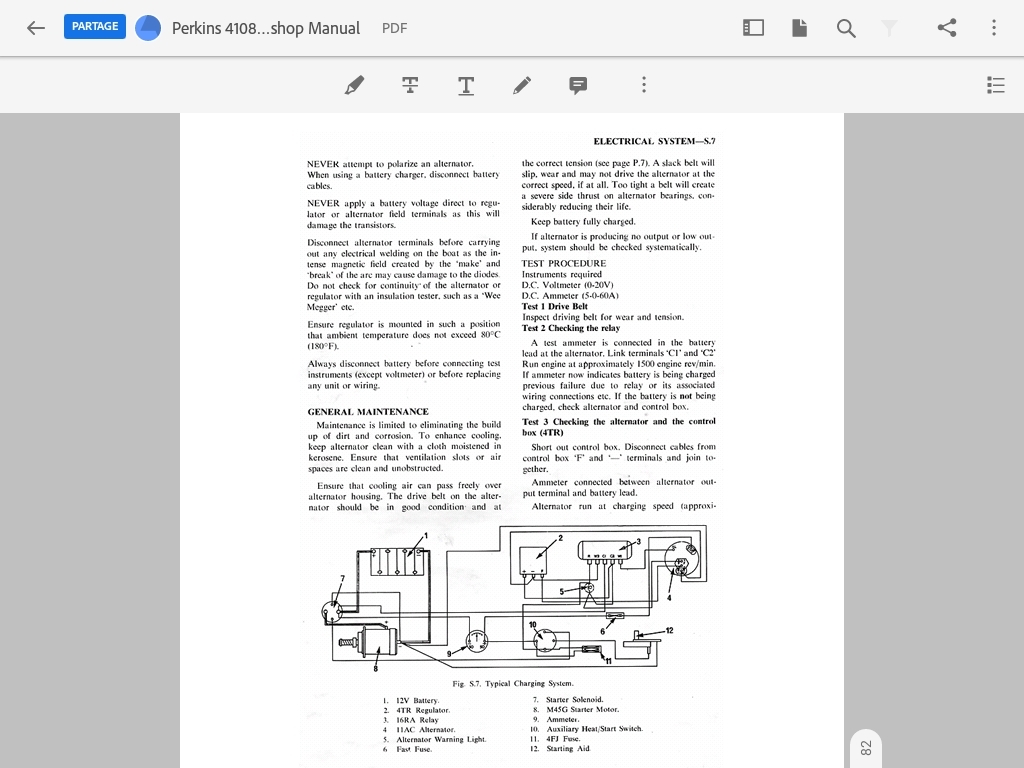

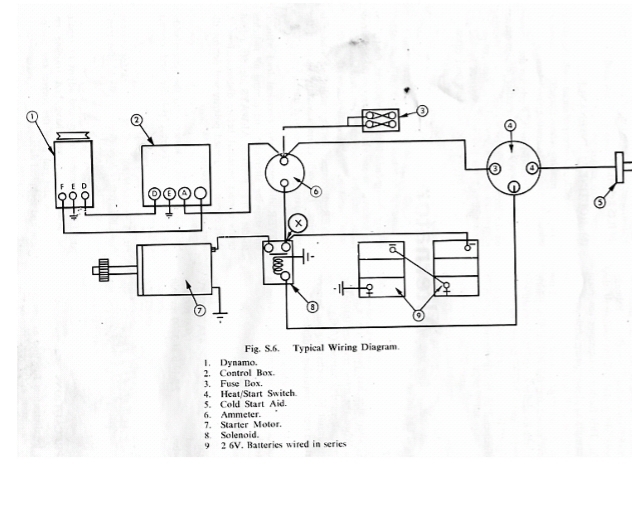

Bonjour, j'ai cette information pour le circuit 4108, çà peut servir.
