raymarine smartpilote et pompe autopilote

bonjour,
j'ai un smart pilot "electromecanique"
depuis peu j'ai installé une barre hydraulique.
puis je commander une pompe de pilote auto par le computer smartpilot ?
la question a due être déja posée mais je ne trouve pas
merci
cordialement

claude

L'équipage
13 juin 2021
13 juin 2021
0

si elle comporte un cluch ou une électrovanne de sectionnement avec un vérin à calculer en fonction de la puissance demandée ,il ne devrait pas y avoir de problème .
attention plus le vérin est puissant moins il est rapide ,souvent les pompes sont réglables en débit
alain


13 juin 2021
0

merci Alain
j'imaginais que le computer qui fait tourner le moteur en 12 volts fixé à la barre (le volant) dans un sens et dans l'autre pouvait aussi bien faire tourner une pompe dans un sens et dans l'autre !
non ?

claude


13 juin 2021
0

effectivement ,mais s'il n'y a pas de cluch tu ne pourras pas débrayer ton pilote ou bien mettre une vanne de sectionnement manuelle et accessible ,et il faut des butées de fin de course donc il faudra installer un capteur d'angle de barre ..
alain


13 juin 2021
0

ah oui ! ok !
il est vrai qu'avec le pilote actuel il suffit que je force sur la barre même sans couper le moteur, pour reprendre la main en cas d'urgence, alors que la pompe ne lachera pas l'affaire sauf si je lui coupe son alimentation. ça explique pourquoi ils montent tous un gros bouton emergency sur le tableau de bord.


13 juin 2021
0

non si tu coupes son alim tu bloques la barre ,il faut mettre une vanne de sectionnement manuelle accessible ou une électrovanne alimentée sur le cluch .
alain


14 juin 2021
0

tu vas dire que je suis obstiné et que j'ai le "cerveau lent"
mais comment font ils quand ils mettent une pompe de pilote auto ou de 2eme poste de pilotage avec une pompe simplement en parallèle avec la 1ere ?


14 juin 2021
0

on monte une boite à clapets mais dans ce cas là la barre n'a plus de retour ,quand tu la lache elle reste à la même position


09 juil. 2021
0

bon : le retour.
j'ai fait une modif suggérée par le sympathique "le gascon" sur l'autopilot raymarine mais l'embrayage constitué d'un ressort autour d'une poulie en plastique est mort.
j'ai trouvé une pompe qui correspond a mon cylindre et à la puissance (amperes) du computer.
j'ai mesuré en sortie du computer 7 volts + ou - selon le sens !!!
ce n'est pas suffisant pour alimenter la pompe.
quelqu'un sait-il si cette tension est modifiable par soft ou hard
après tout la vitesse de l'ancien moteur était réglée par la tension

bien à vous

claude


09 juil. 2021
0

la tension que tu mesures de 7v c'est quand la pompe fonctionne ou au repos ?
si c'est en fonctionnement cela veut dire que les câbles sont trop fins ou qu'il y a une mauvaise connexion quelque part ,qu'il y ait 1v de chute de tension c'est ok ,mais 5 c'est de trop .
alain


09 juil. 2021
0

merci de ta réponse
en fait j'ai carrement deconnecté le moteur du sr5x et je mesure avec un voltmetre a la sortie du computer donc pas d intensité
a bien regarder il s'agit d'un pont en H avec 4 mosfet.
je me demande s'il n'y a pas un certain controle en fonction du courant debité car autour il y a pas mal de composants additionnels.
demain je vais rebrancher le moteur et refaire la mesure aux bornes du moteur
je te dirais
claude


10 juil. 2021
0

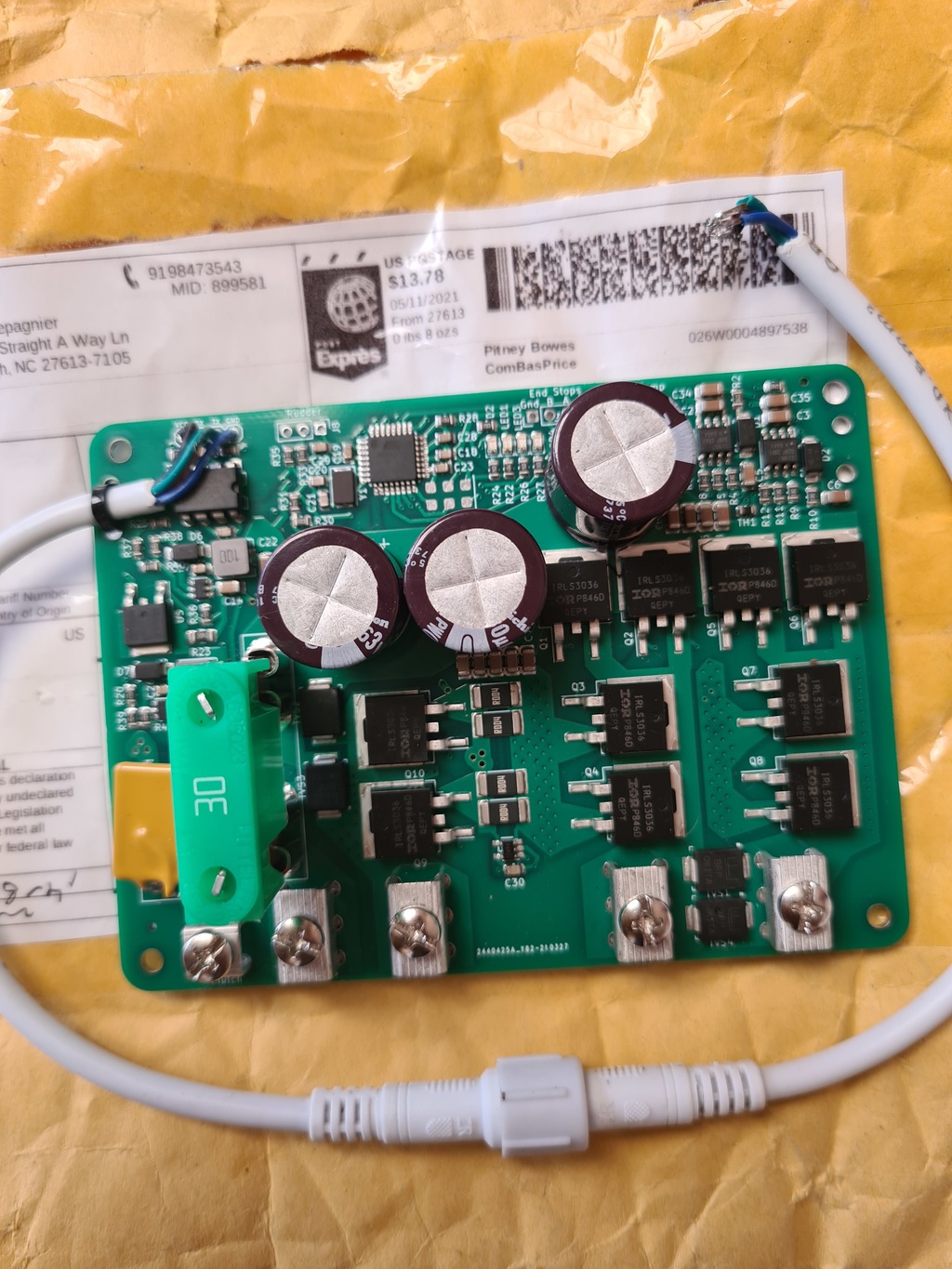

j'ai achete ce modele de controleur donne pour 30 amperes de puissance pour le pyilot de sean d'epagnier mais il ne fonctionne pas avec mon raymarine seulement avec le pypilot si ca interesse quelqu'un!!
