Qui connaît ce tableau d'interrupteurs ?

Bonjour à tous,

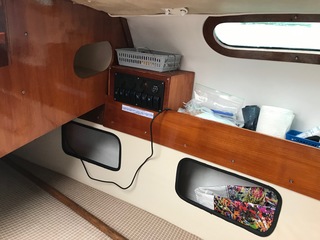

mon nouveau bateau est équipé de ce tableau .
Quelqu'un aurait il la notice ou la référence et la marque?
J'aimerai connaître le type de protection dont il est équipé .( intensité, polarité ...)
Merci d'avance.
Bruno

L'équipage
29 mai 2021
29 mai 2021
1

Bonjour

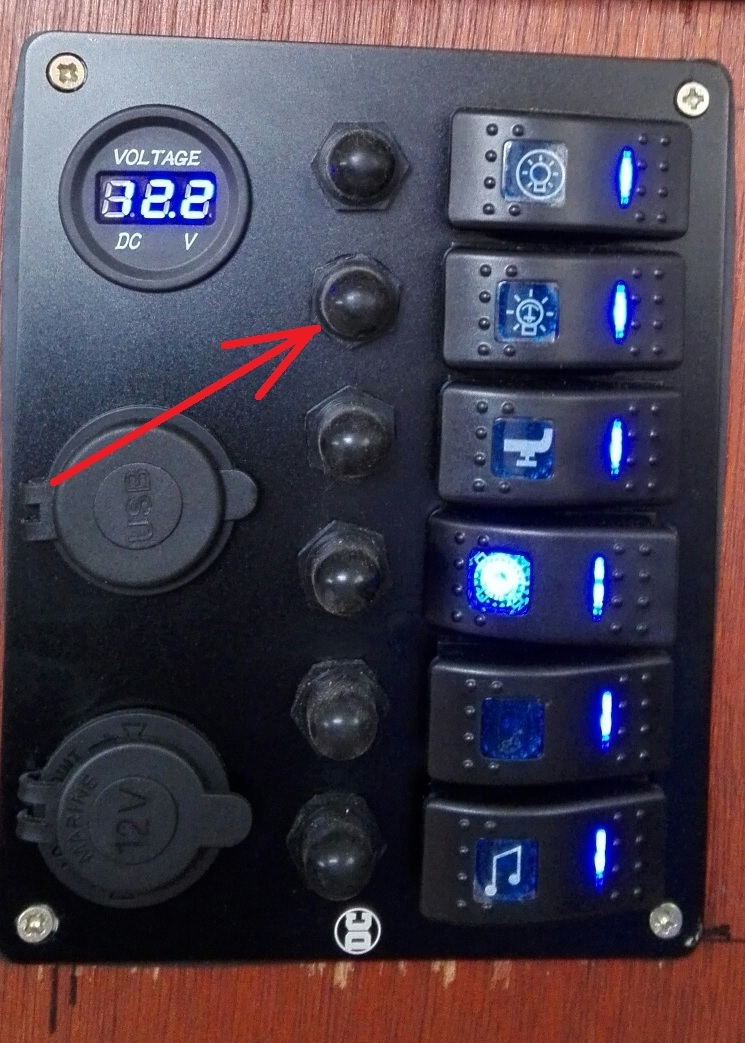

Je ne connais pas spécifiquement ce tableau maiS il s’agit a priori d’un tableau avec des protections de type disjoncteur magneto thermique rearmable.

Pour connaitre les intensités de protection il vous suffit de démonter le tableau et de regarder derrière: les intensités sont marquées sur chaque disjoncteur (étiquette sur le côté).

Pour ce qui est de la polarite c’est simple: c’est le + qui est protégé, la masse étant commune à tous les équipements.

Bonne découverte de votre nouveau bateau.


29 mai 2021
0

Bonjour, on retrouve ce type de tableau électrique sur plusieurs sites dont notamment am.....n, il ne s'en dit pas que du bien, mais c'est comme toujours, il y a des mécontents et des satisfaits.
mais es ce qu'il fonctionne?

UMISKY 5 Gang Panneau de Commutateur à Bascule Interrupteur à Bascule Panneau Tableau Electrique Bateau Voiture Etanche Double USB DC 12V/24V LED Camion Remorque Marine Véhicules SUV Camping-car


29 mai 2021
0

Salut,
Ca y ressemble...
Marque TurnRaise,
www.google.com[...]/search

Ou alors marque Carid,
www.amazon.fr[...]75/ref=
Mamita


29 mai 2021
0

Merci pour vos infos .
Bon week end
Bruno


29 mai 2021
0

c'est un tableau électrique de nouvelle conception.
J'en ai fait fait installer dans mon bateau: le fonctionnement est pour l'instant satisfaisant depuis 2020.

Voilà les renseignements techniques/publicitaires dont je disposais:

"Fonctionnalités:
Matériel: ABS de haute qualité. Qualité certifiée CE (CE & DOT & SAE approuvée), matériaux à retardants environnementaux, ABS et cuivre pour USB, prise de courant et voltmètre et prise acigare 12V 24V et chargeur de voiture double USB, y compris le panneau de commutation, les l'acier inoxydable Vis.
Taille du panneau (L * W * H): 236x120x58mm / 9.29x4.72x2.28 pouces.
Avec capuchon en caoutchouc pour le garder étanche, idéal pour la marine
protection contre les surcharges par disjoncteur, étanche aux éclaboussures, anti-corrosion.
Facile à installer, peut être installé horizontalement
Convient aux systèmes 12V et 24V Le panneau est précâblé, comprend 4x vis en acier inoxyda
Circuit de boucle: ON-OFF, durée de vie électrique: 10000 cycles de fermeture et de fermeture pleine charge
Facile à installer et durable. Avec notre système de contrôle de qualité strict, nous testons chaque article et nous assurons à 100% en bon état avant l’expédition.
Profitez d'une garantie de qualité de 10 ans dans le cadre d'une utilisation régulière. Offrant un service technique à la clientèle, n'hésitez pas à nous contacter pour toute question technique, d’installation et d’utilisation.

Spécifications :
100% nouveau!!!
Interrupteur à bascule: Interrupteur à bascule: 8 (BARRE D'ÉCLAIRAGE À LED, LUMIÈRES SASQU
LUMIÈRES ZOMBIE, LUMIÈRES WENCH, ÉCLAIRAGES HORS ROUTE, FEUX ARRIÈRE, etc.)
Circuit de boucle: ON-OFF
Système de commutation : interrupteur à bascule fermé résistant à l'eau
évaluation : AC 125V 16A, 250V 10A; DC 12V 20A, 24V 10A
Tension d'entrée: DC12V / 24V
Puissance maximale: 240W
Température de fonctionnement
-25 degrés à 80 degrés
Durée de vie électrique: 10000 cycles de démarrage et d'arrêt à pleine charge
Indice IP: IP67
Couleur de lumière: bleu

Prise allume-cigare:
Tension de travail: 12-24 V
Tension de sortie : 12-24 V
Lumière LED: bleu
Prise de chargeur USB double:
entrée: DC12V / 24V;
sortie : DC 5V 4.2A
Prise allume-cigare:
Tension de travail: 12-24 V
Tension de sortie : 12-24 V
Lumière LED: bleu
Prise de chargeur USB double:
entrée: DC12V / 24V;
sortie : DC 5V 4.2A

Câblage:
● Le fil rouge --- Connectez à l'anode de la batterie d'accumulateurs.
● Le fil noir --- Connectez à la cathode de l'accumulateur.
● Le fil bleu --- Connectez à l'anode de la batterie d'accumulateurs.
● Le fil jaune --- Connectez à la cathode de l'accumulateur.
● Cuves de tôle "3": connectez au générateur de charge.»

=> rechercher sur Internet :
Gang LED Bascule Commutateur Panneau Voiture Bateau Marin Circuit Bleu Briseur | eBay
Estey.


31 mai 2021
0

Merci. Je crois que j' ai tout là.😀
Bonne journée.
