Problème tige culbuteur yanmar yse12

Bonjour à tous,

Je vous explique mon problème ou plutôt mon énigme..

Sur un moteur yanmar YSE12 j’ai déculasser pour un blocage volant moteur dû à de l’eau, j’enlève le cache culbuteur, jusque là tout va bien, puis je déculasse et m’aperçoit que je n’ai qu’une tige culbuteur et non deux ?! Est ce normal sur ce type de moteur.

Merci d’avance à tous.

L'équipage
#yanmar#yse12#arcoa
RecordordieRecordordie
26 mars 2023
Lady_CLady_C
26 mars 2023

et où serait passée la tige manquante ?

pas trouvé de morceaux de métal ?

alors, c'est normal.

RecordordieRecordordie
26 mars 2023

Non, aucun morceau de métal, j’ai tout vérifié.

J’espère juste que lors du. Éventuel démontage remontage, la personne avant n’a pas oublié une des tiges culbuteur..

Je précise je n’ai jamais vu tourner le moteur, j’ai récupéré le bateau comme ça avec ce moteur, qui était bloqué.

Aux experts des moteur yanmar de cet époque, est ce normal ?

Trimaran:Regarde l'éclaté.·le 26 mars 2023 16:03
Ajouter un commentairePublier
Van de BootVan de Boot
26 mars 202326 mars 2023

Pas besoin de regarder l'éclaté: monocylindre = 2 soupapes = 2 tiges de culbuteurs.
S'il en manque une, c'est que le moteur a été démonté et mal remonté. Une tige de culbuteur, ça se tord parfois, ça casse rarement, mais dans tous les cas, ça reste à sa place...
VdB

Lady_C:je ne vois ce qui empêcherait d'avoir une seule tige de culbuteur avec 2 cames en ligne pour soupapes dans l'axe.
d'ailleurs ....www.dam-marine.com[...]cf.html ·le 26 mars 2023 16:33
Van de Boot:N'importe quoi... VdB·le 26 mars 2023 23:12
Ajouter un commentairePublier
Lady_CLady_C
26 mars 2023

d'après une autre de tes demandes, tu as déjà accédé au manuel d'entretien et de pièces de l'YSE12

www.hisse-et-oh.com[...]et-ys12

Recordordie:Effectivement et sur la vue eclaté là où les tiges culbuteur n’y apparaissent pas, et pas de ref. donc je reste perplexe sur le sujet·le 26 mars 2023 17:33
Ajouter un commentairePublier
QuizasQuizas
26 mars 202326 mars 2023

salut,
étrange question ! une seule tige pour 2 soupapes c'est mécaniquement possible mais en toute logique c'est facile à vérifier en regardant le montage (je n'ai pas regardé le manu atelier) et dans le doute en tournant le volant tu vas bien voir si les 2 soupapes s'ouvrent et se ferment à chaque cycle !

Trimaran:Le mono cylindre à plat et un standard Yanmar des années 1970??·le 26 mars 2023 19:04
Recordordie:Salut Trimaran, oui mono de 1970·le 26 mars 2023 19:51
Recordordie:Salut Quizas, donc je remonte tout avec la seule tige présente et je test grâce au volant moteur si j’ai bien compris·le 26 mars 2023 19:53
Quizas:il faudrait tout de même retrouver ta tige de culbuteur ! tu fais tourner à la main en regardant la bonne ouverture et fermeture des soupapes et tu en profites pour vérifier le jeu soupapes/culbuteur avec les données du manuel d'atelier . ·le 26 mars 2023 21:36
Ajouter un commentairePublier
alcatordaalcatorda
26 mars 2023

J'irai voir dans le bas moteur si la tige n0 2 n'y est pas. Ça m'est arrivé sur un YSM 8 HS que j'ai démonté. Si c'est comme le YSM 8 on y accède par une plaque sur le coté.

alcatorda:Surtout si il y a deux culbuteurs.·le 26 mars 2023 19:56
Recordordie:Ok je vais regarder ça en démontant la plaque sur le côté. Mais je me pose quand même une question, comment la tige peut passer de l’autre côté sachant qu’il y a des poussoirs et l’arbre à came ?·le 26 mars 2023 20:03
Ajouter un commentairePublier
alboralbor
26 mars 2023

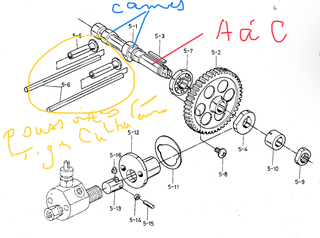

La « vérité «  est écrite là! 🤓

albor:Rouge : arbre à (2) cames Bleu : les deux cames Jaunes : les deux poussoirs et les tiges de culbuteurs ·le 26 mars 2023 20:05
Ajouter un commentairePublier
RecordordieRecordordie
26 mars 2023

Salut Albor, un grand merci pour ta précision, là c’est clair ! Me reste plus qu’à regarder sur la plaque du côté si je trouve la manquante ou en trouver une neuve ou d’occasion.

Merci à vous tous pour votre aide !

fritz the cat:il se peut qu'elle soit passée dans le carter ,attention la plaque de fond se remonte plus facilement à l'envers qu'à l'endroit .au remontage la tige doit rentrer dans le poussoir ,si elle passe à coté elle tombe dans le carter ,on peut facilement les croiser aussi ,il n'y a rien de difficile mais il faut quand même faire attention ,alain·le 27 mars 2023 12:04
Recordordie:Merci pour les précisions Fritz the cat 👌·le 28 mars 2023 21:31
coucou17:Hello, je confirme les dires de fritz car sa m'est arrivé dans faire tomber une dans le carter , il y a bien 2 tiges.·le 29 mars 2023 18:54
fritz the cat:ET ALORS ????·le 25 avr. 2023 18:55
coucou17:Et bien je l ai récupéré par la trappe â l aide d un aimant ·le 25 avr. 2023 19:58
Ajouter un commentairePublier
