Problème montage hydrofoils / Anode

Bonjour,

J'envisage de monter des stabilisateurs / hydrofoils sur mon HB 6 cv. Je ne suis pas là pour débattre de leur utilité [j'ai un gros bicylindre honda de 35 kg au cul d'un rotomoulé de 3M10. Je suis souvent seul et j'ai également la nourrice avec moi... ce qui fait que dès que j'ouvre un peu les gaz le bateau se cabre, je ne vois plus rien et le capot moteur se retrouve au raz de l'eau.]

Problème : comme on peut le voir sur la photo l'anode est mal placée sur ce moteur pour recevoir les foils. Auriez-vous une solution pour moi ??

Merci,

L'équipage
23 fév. 2020
23 fév. 2020
0

Retirer l'anode.
La positionner ailleurs et éventuellement relier un des trous d'origine à la nouvelle position par une tresse conductrice

23 fév. 2020
0

Bonjour, merci pour la réponse. Sur le principe je suis d'accord mais qui dit déplacer dit faire 2 trous... A part la plaque je vois pas trop...
Si le foil me laisse la place je peux la mettre au même endroit mais dessous ?
Tailler le foil peut être ?

24 fév. 2020
0

Tu peux remettre ton anode par dessus les foils non?
Au fait si le bateau se cabre as-tu pensé à régler correctement ton trim?

On voit très souvent des gens qui ont un moteur hors bord très mal réglé qui enfonce le cul du bateau dans l'eau.

24 fév. 2020
0

Bonjour,

Je n'y connais rien en électrolyse et compagnie mais il ne faut pas que ça touche l'alu pour que ça fonctionne ?

Pour le reste, je ne sais pas si on peut parler de trim... C'est du manuel... J'ai essayé différents réglages ya du léger mieux selon la position mais le poids est tellement mal réparti que l'avant ne demande qu'à se lever !

Merci,

24 fév. 202016 juin 2020
0

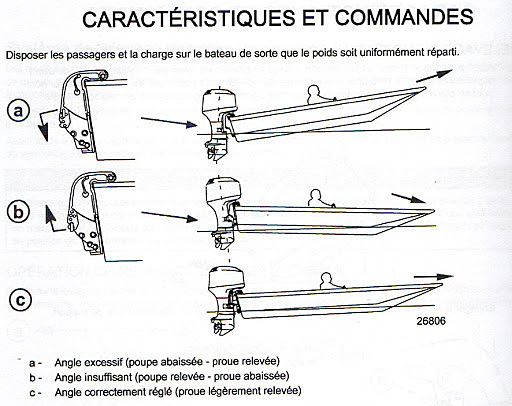

Même manuel il y a quand même des trous de réglage. Et si le bateau se cabre, il est possible que le réglage "enfonce "le cul du bateau.
Dans ce cas il faut le régler de façon inverse, pour que la poussée "soulève " l'arrière.
Si tu as une photo de profil pour voir un peu comment c'est goupillé?

Sinon, oui, il faut que l'anode soit en contect, mais je n'ai pas bien compris où tu veux mettre ton foil, je croyais que c'était sur la plaque anti cavitation.
Si vraiment tu as un pb pourquoi ne pas mettre des flaps réglables?

24 fév. 2020
0

Oui j'ai bien sûr joué sur la position avec les trous de réglage mais je n'ai jamais trouvé le bon. Il faudrait que je réessaye. La plaque anti-cavition c'est bien là où il y a l'anode (cf photo) ? Désolé je suis un marin d'eau douce 😉

24 fév. 2020
0

oui c'est bien ça, mais je ne vias pas où tu veux mettre tes foils

24 fév. 2020
0

D'où une tresse conductrice.

24 fév. 202016 juin 2020
0

Photo d'une anode sur une coque plastique : bien sur reliée par une tresse de l'autre coté.

24 fév. 2020
0

Donc si je comprends bien, une anode n'a même pas besoin d'être sur le moteur à partir du moment où elle est reliée à celui-ci par une tresse ?
Je découvre le fonctionnement de l'anode et j'avoue avoir du mal à comprendre...
En suivant ce raisonnement, je mets les foils et l'anode dessus avec une petite tresse plaquée entre le foil et plaque alu ?!
Quel matériau la tresse ?
Merci,

24 fév. 2020
0

J'ai ce type d'anode sur mon bateau, car pas de place sur l'arbre d'hélice.

24 fév. 202024 fév. 2020
0

L'anode a besoin d'être en contact électrique avec la masse métallique à protéger et l'eau.
Exemple, les grosses anodes qui pendent sur les bateaux métalliques.
L'important est d'assurer un bon contact électrique sur l'anode et sur la masse métallique, donc au moins une fixation par vis (tête la plus plate possible) sur la plaque alu et une bonne connexion par vis sur l'anode en la fixant sur le foil , pour l'endroit c'est à voir.

24 fév. 2020
0

Donc (pour voir si j'ai compris) du haut vers le bas : anode > foil > plaque alu moteur avec comme conducteur la vis qui va prendre tout ça en sandwich. C'est bon ?

24 fév. 2020
0

Oui c'est ça à condition de vérifier à l'ohmmètre la bonne conduction.

24 fév. 2020
0

Pourriez vous m'expliquer comment faire pour vérifier la conduction ?
Merci beaucoup,

24 fév. 2020
0

avec un multimètre sur position ohmmètre (on trouve des multimètres à 3 sous maintenant)
Résistance maxi environ 0.1 ohm entre anode et pièce à protéger.

24 fév. 2020
0

J'ai quand même des doutes sur l'efficacité vs des foils sur le tableau arrière.

24 fév. 2020
0

J'ai le multimètre à 3 sous justement... Mais il me sert essentiellement à tester les piles... Après c'est au delà de mes compétences !
Pour l'efficacité je me dis qu'à 15€ je perds pas grand chose... Le seul truc qui m'embête c'est percer la plaque.

24 fév. 2020
0

je ne vois pas du tout comment ce foil pourrait agir, sauf avec une très grande surface, mais risque de casse de ta plaque anti-cavitation. Et même si ton trim est mal réglé tu peux empirer le phénomène

24 fév. 2020
0

Mets une photo de l'instalation moteur/bateau avec le réglage actuel + bateau en entier.

24 fév. 202016 juin 2020
0

Pas facile de prendre une photo correcte là où est le bateau...

24 fév. 2020
0

Sans doute un effet d'optique,sur la photo le tableau semble pas très incliné,mettre la tige de réglage au maxi vert le bas et refaire un essai.Ce même moteur en 8 ch monté sur new matic déjauge le bateau et reste farfaitement plat.

24 fév. 2020
0

Je suis au 3ième trous sur 6 soit au milieu, ce qui met la plaque de cavitation parallèle à la ligne de flottaison.
Pour les essais, va falloir attendre un peu, je suis en vacances la semaine prochaine et la météo annonce une semaine de me**e !
Je ne sais pas combien pèse un newmatic mais le whaly en 310 pèse un peu plus de 110 kg.
Merci,

24 fév. 2020
0

Salut, j ai l impression que ses pas d origine ton anode, les anode sur les hors bord sont en dessous généralement et servent aussi de guide du flux( un petit dérivé dessus) pour corriger le bateau si il va trop à gauche ou à droite, je doute vraiment de sont utilité en haut comme ça car l anode et en fonctionnement si les deux metaux ( l anode qui protège ton bateau et l embase de ton hors bord) sont plonger dans le même liquide !! Donc au dessus de la plaque anti-cavitation elle ne sert pas à grand chose ( honnêtement quand je suis en eau douce pas besoin d anode sur un hors bord si tu l utilise 1 h et après sur relève le moteur!!!) par contre en mer ses vraiment important car l eau de mer et 10 fois plus conducteur que l eau douce!! Moi j enlèverais cette anode et je mètrerais dés anode demi-arrondi en dessous pour éviter de gêner le flux ( fixation 1 trous!) comme ça tu peut mettre anode et ton foil

25 fév. 2020
0

Non, cette anode remplit parfaitement son rôle. Il y a contact électrique +électrolyte, je ne vois pas ce qu'il faut de plus.

24 fév. 2020
0

Une anode dérive sur un 6 ch ???
L'anode est d'origine et elle est très bien montée.

25 fév. 2020
0

Normalement on ne monte pas de foil sur ses moteur la, mais dans le cas où il veut le mettre il doit mettre sont anode autre part ( en dessous comme la plus part de hors bord!) il a déjà un trous, reste plus que à mettre les anode en demi rond en dessous, pas très compliquer l histoires...

25 fév. 2020
0

D ailleurs un foil aide à déjauger mais fait perdre de la vitesse...

25 fév. 2020
0

faut juste rajouter des flaps sur ce bateau des hydrofoils ne résoudront rien du tous de plus faut vraiment réglé la trim au départ ce que je doute fort que ce soit bien réglé .

25 fév. 2020
0

Ouaip, mais benja-min semble têtu... Un gros foil sur le moteur, ça peut casser la plaque et aller dans l'hélice au passage.

25 fév. 2020
0

Ok. Je fais faire des nouveaux essais... Même si je suis certain d'avoir essayé toutes les positions... Merci,
