Presse étoupe - qq1 connaît ?

Hello,

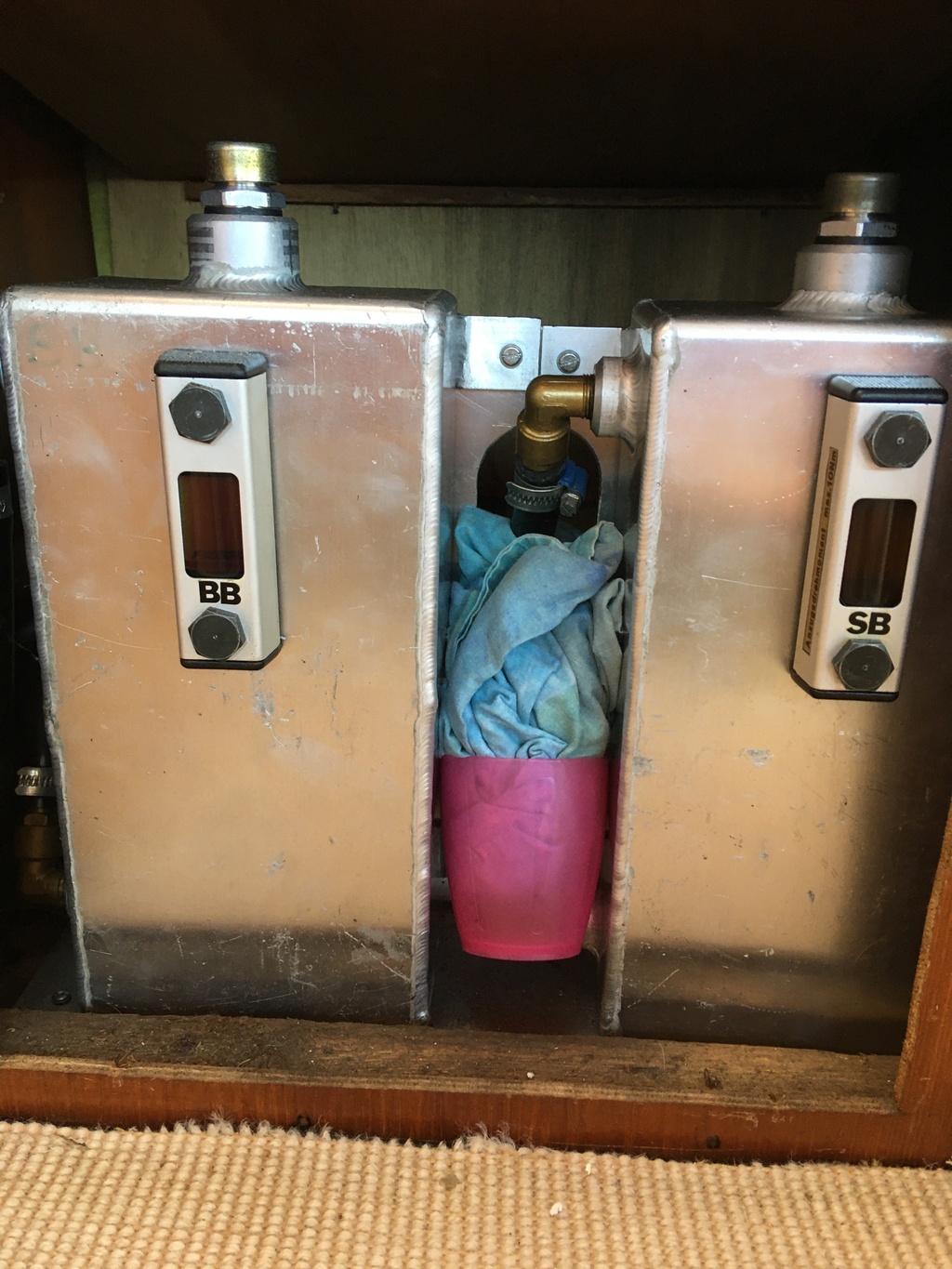

quelqu’un connaît il ce système de presse étoupe et son mode de fonctionnement/utilisation ?
Il est installé sur une vedette mixte hollandaise de 1975 avec deux lignes d’arbre d’hélice .. j’en suis l’heureux propriétaire depuis 18 mois mais on ne m’a pas tout dit ;-)

D’avance , Merci pour vos réponses

L'équipage
03 août 2022
03 août 2022
0

Bonjour ce sont des graisseurs de presse-étoupe (qui ne sont pas sur la photo). Je ne vois que cela. Amicalement


03 août 2022
1

Ok, merci .. et du coup comment les utilise-t-on, Car j’avoue que je découvre un peu…

A vous relire :-)


crescent76:On distingue deux boutons à presser sur le dessus des boites qui doivent actionner un système de pompe. Les boites seraient des réservoirs. Mais je n'avais jamais vu ce système.·le 03 août 13:06
03 août 2022
0

Bonjour Marc
Peux tu mettre des photos des presse étoupes eux même ?


05 août 202205 août 2022
0

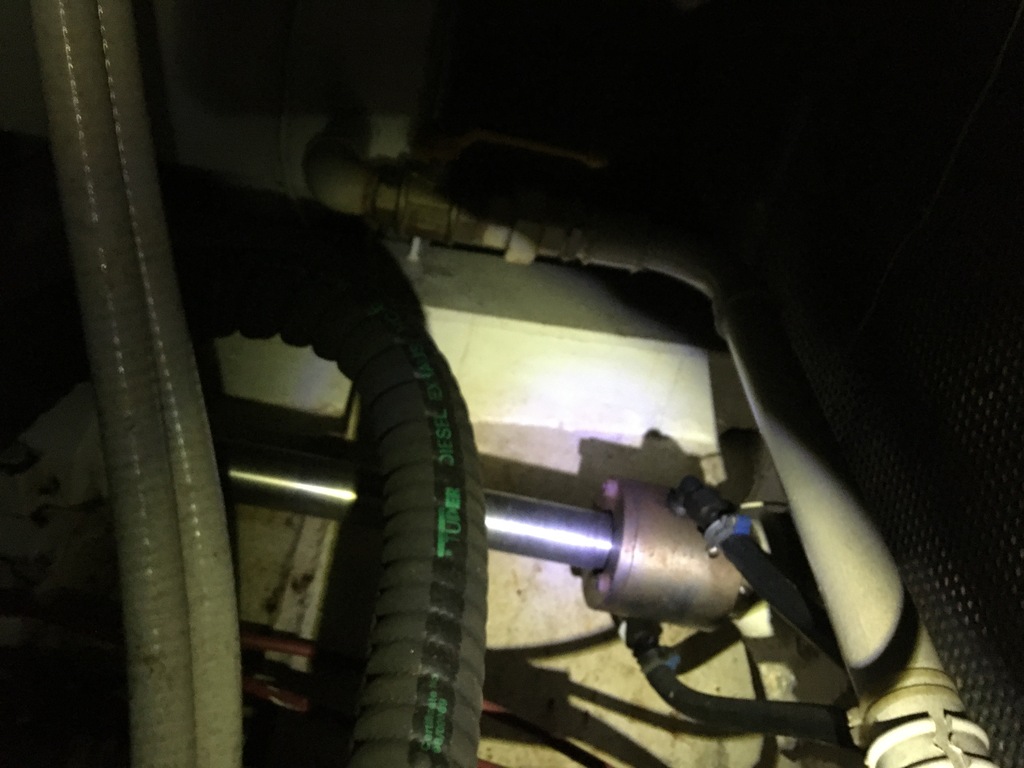

Hello, merci pour vos retours. Voici donc des photos des presses-etoupe..j’ai noté également sur chacun d’eux une sonde collée qui renvoient à un afficheur ‘Digi therma ‘ … quelle est sa fonction ?


crescent76:Capteur de température, mais quel point de consigne?·le 05 août 19:30
05 août 2022
0

système à circulation d'huile avec des joints spi pour l'étanchéité .
on doit je pense changer les joints préventivement au bout d'un certain nombre d'heures de service .


Marc RD :Circulation d’huile : donc pas de graisse à pousser … je dois vérifier qu’il y a de l’huile dans les boîtes, ce qui explique les fenêtres de niveau .. ai je tout bon ? ·le 05 août 21:26
05 août 2022
0

Effectivement il s'agit de lignes d'arbres en bain d'huile c'est à dire que le tube d'etambot est entièrement rempli par de l'huile et non de l'eau, et des joints spi de part et d'autre.
Les deux réservoirs sont placés au dessus de l'eau afin de maintenir une pression dans le tube.
Si le niveau diminue c'est que vous avez une fuite D'huile et il est temps de changer les joints...
Ce système permet entre autres d'avoir une ligne d'arbre sur roulement...
Sam.


fritz the cat:j'en ai confectionné un comme ça dans les années 90 pour la LUCIOLE un petit cotre en alu de 7M à propulsion électrique ,moteur linch de 800W et deux batteries plomb de 230AH dans la fausse quille qui servaient de lest .il avait 2H d'autonomie et marchait pas trop mal à la voile ,quand nous l'avons vendu l'acheteur à voulu un diesel et nous avons monté un yanmar ys8 fricault faisait la même chose comme transmission avec un cardan au bout ,ce qui permet de décaler le moteur sur le coté .j'ai aussi utilisé le même principe sur la mêche de safran du neptune 99 dont la barre était trop dure .·le 06 août 12:15
