poulie de couroie trapézoïdale farymann A30

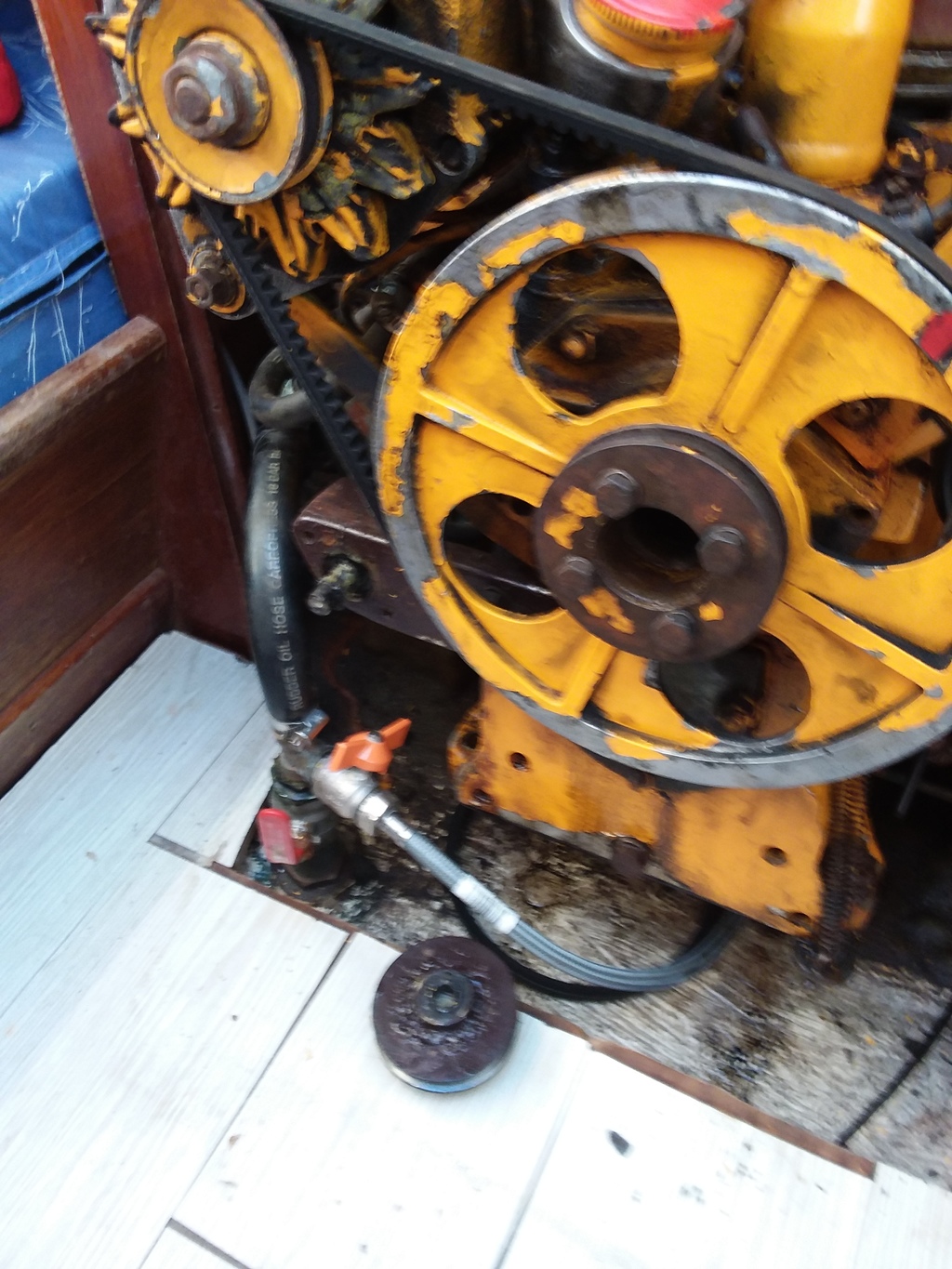

Bonjour, ma poulie de courroie trapézoïdale vient de tomber .je comprends pas du métal à fondu ou des pièces manqué .je viens d'avoir ce bateau ( 2 mois)

L'équipage
23 oct. 2021
23 oct. 2021
0

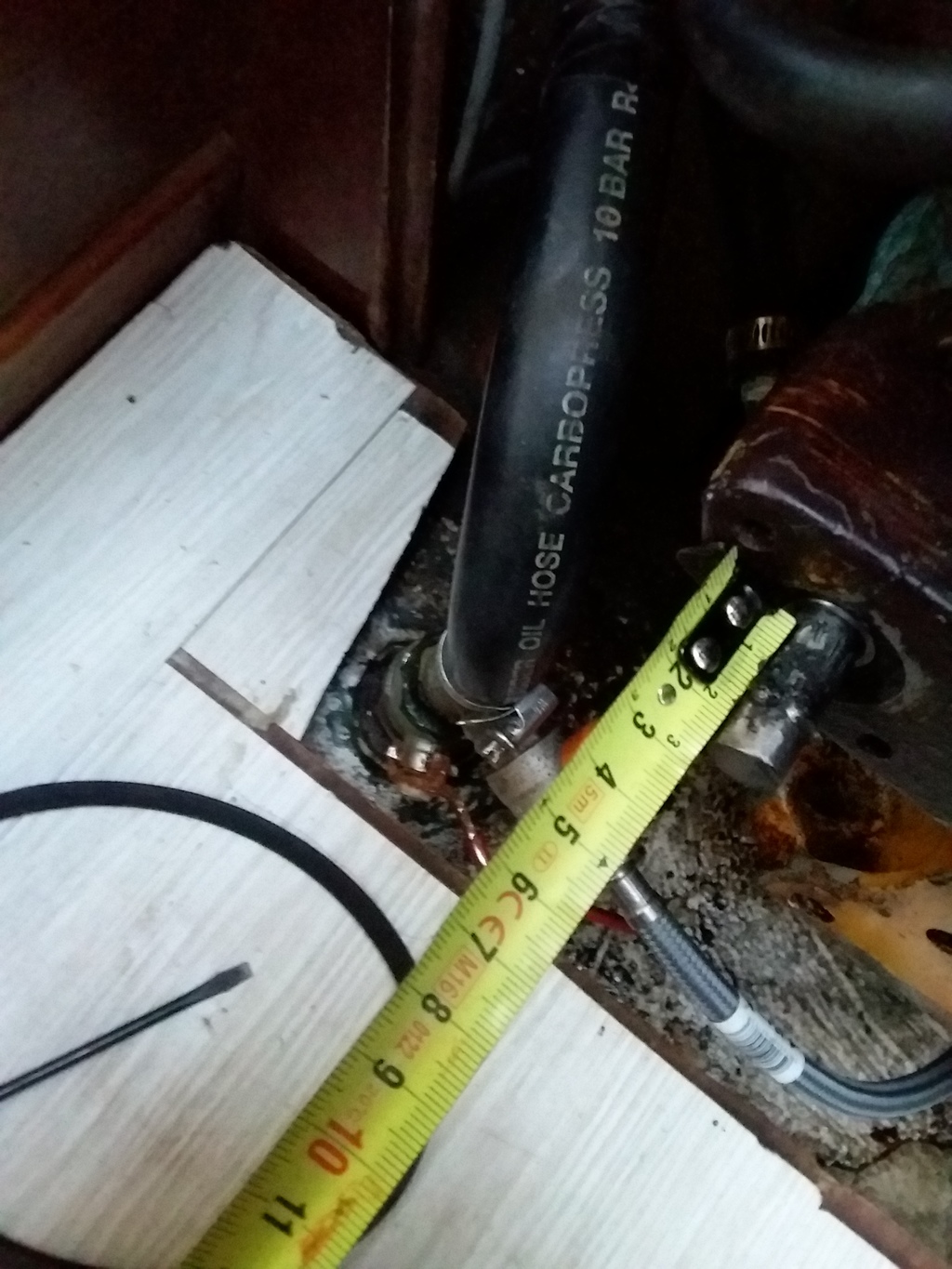

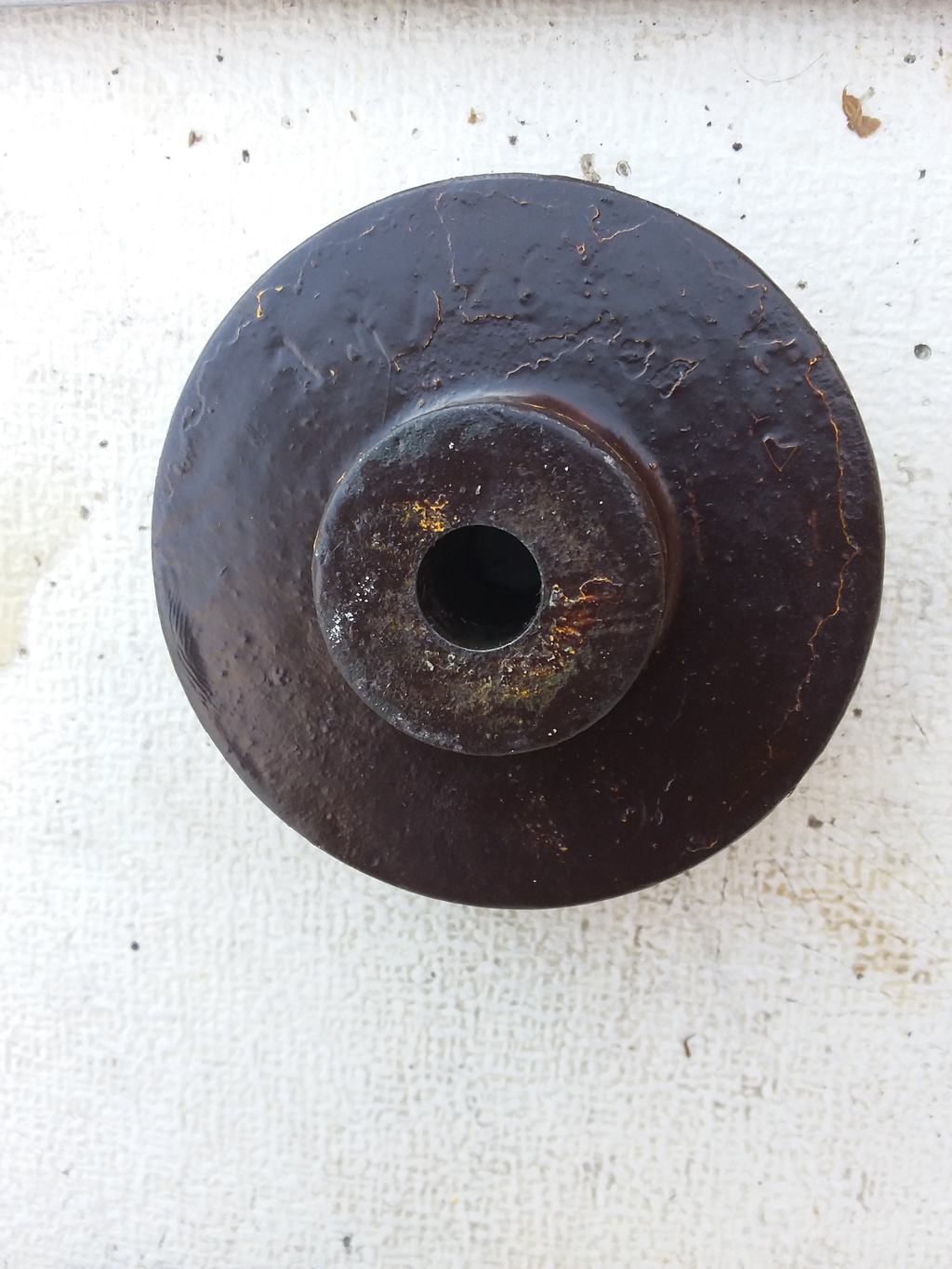

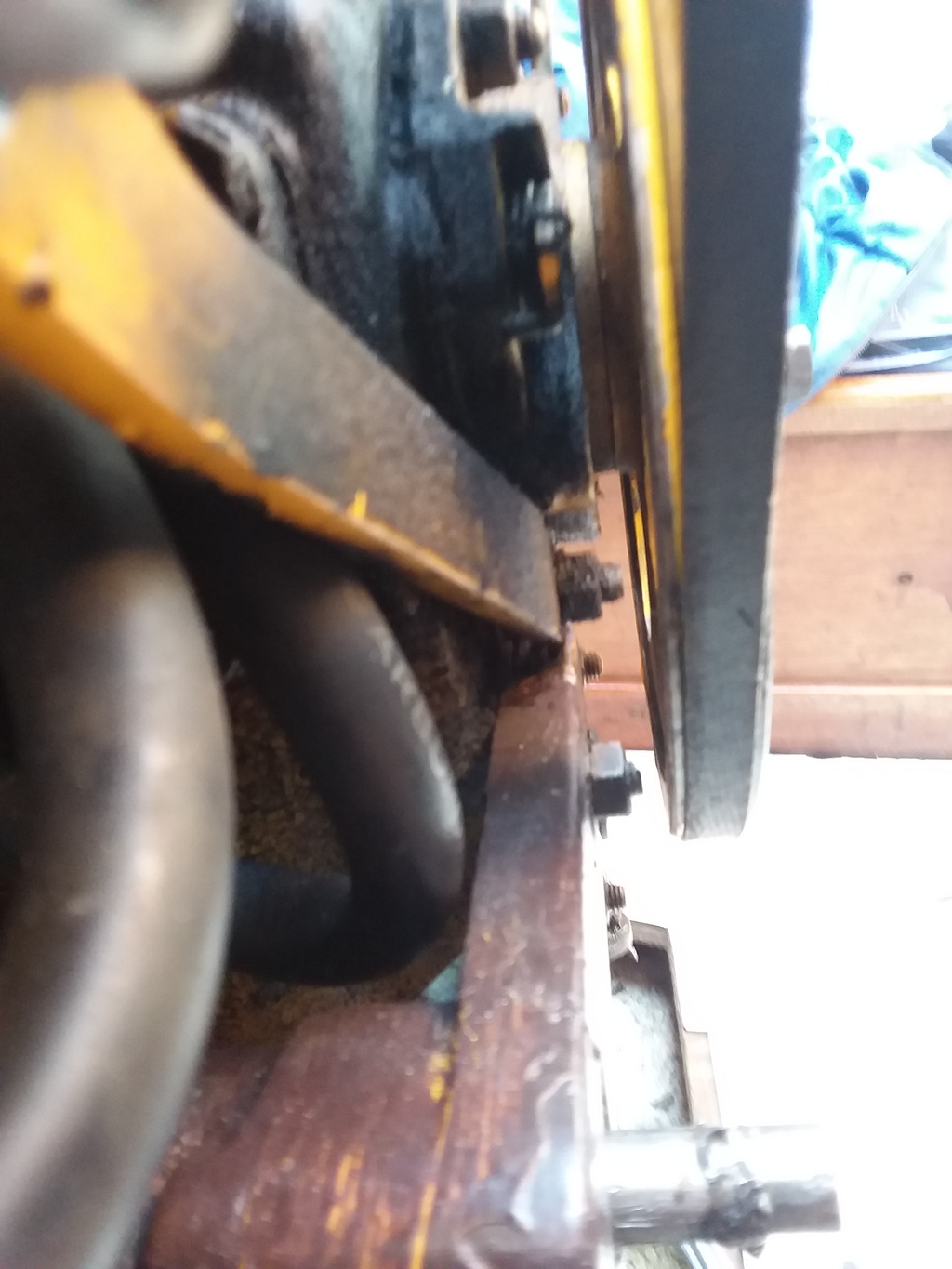

je rajoute deux photo


23 oct. 2021
0

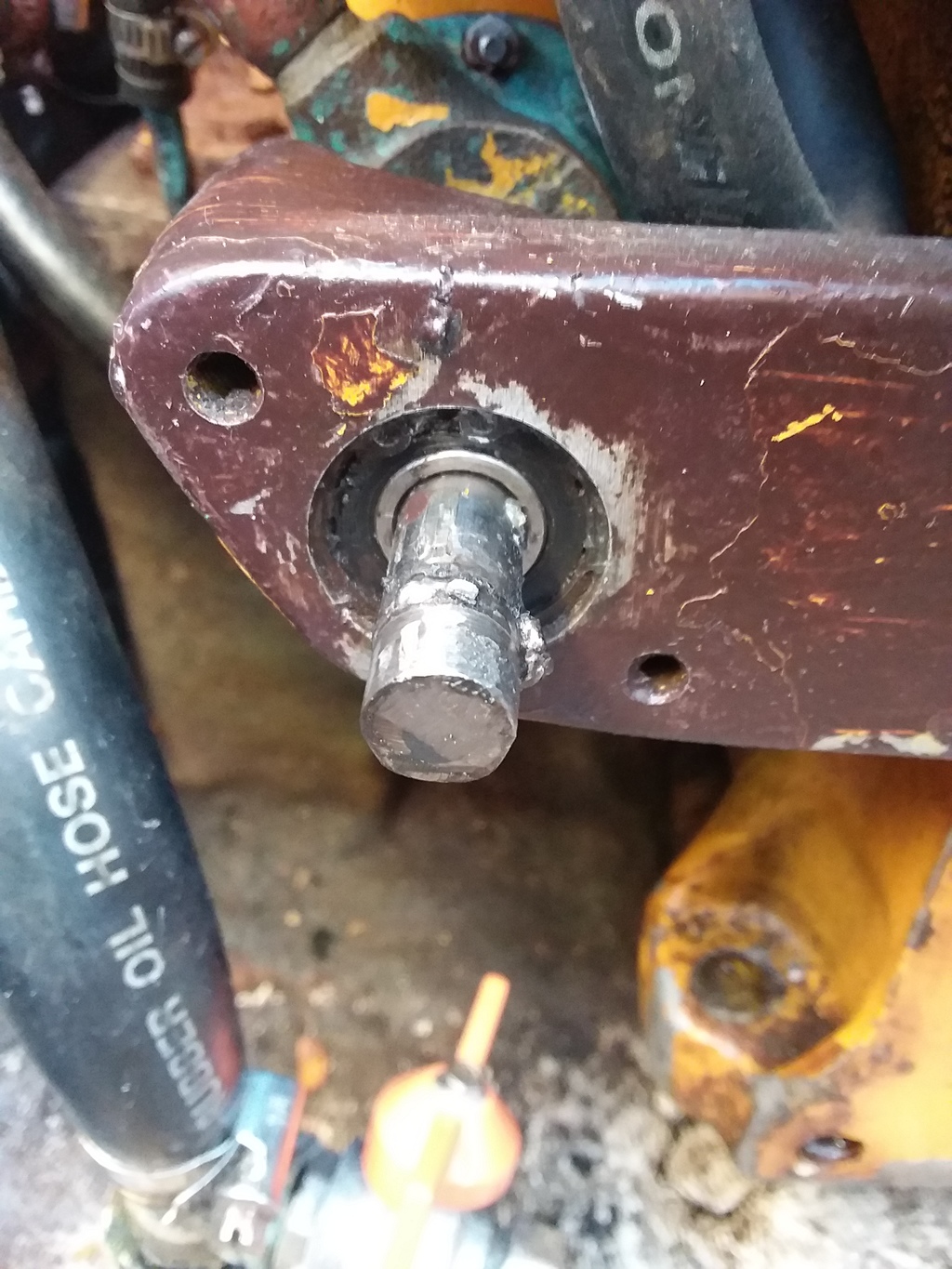

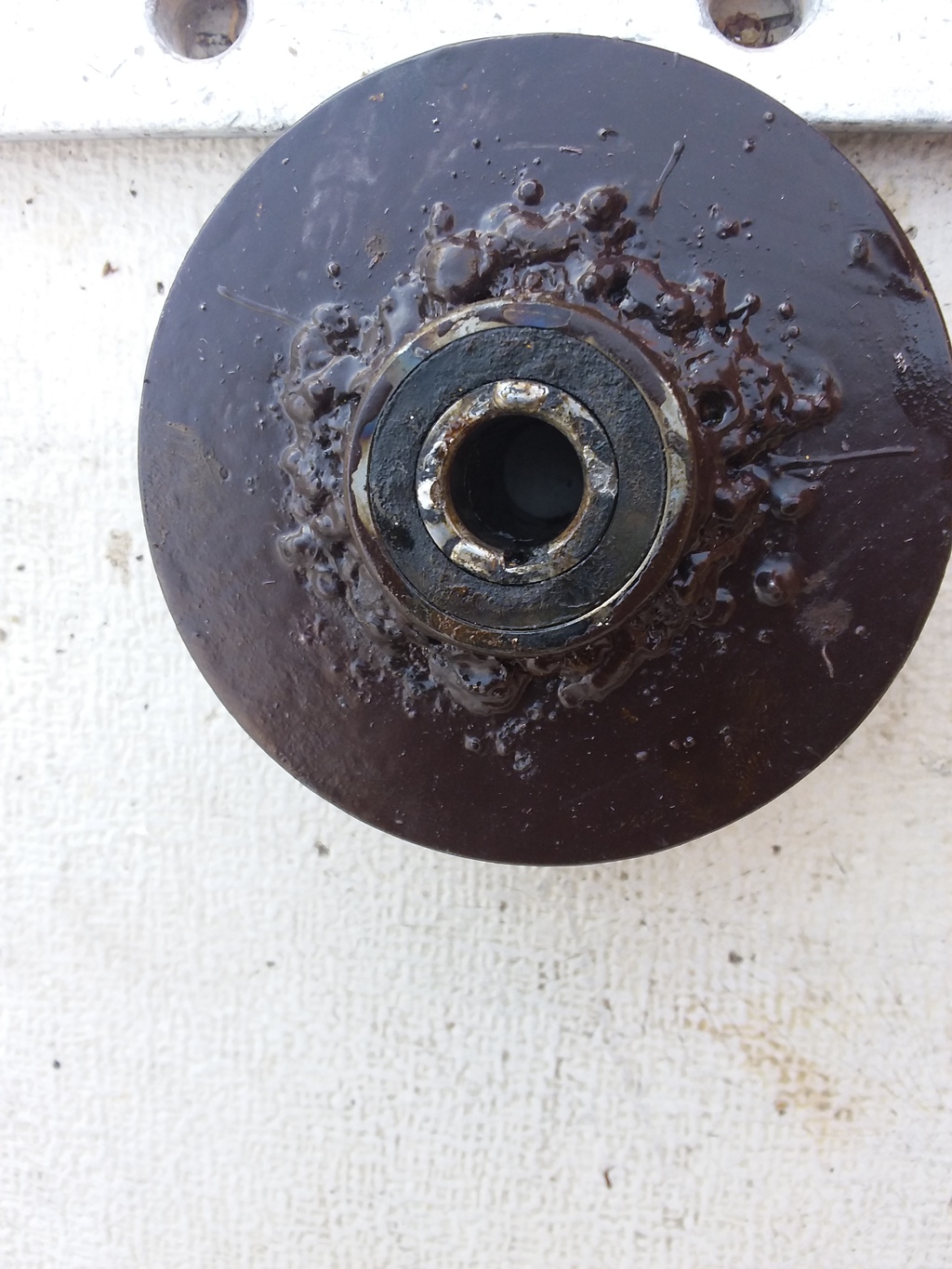

Quelqu'un a soudé la poulie sur le roulement et ça n'a pas tenu !


23 oct. 2021
0

c'est une piste, du coup j'aurai bien voulu voir une photo du même moteur pour comparer


23 oct. 202123 oct. 2021
0

Il semble en effet que ce soit une soudure qui ait lâché. Le montage correct serait un clavetage, le soudage d'une rondelle butée sur l'arbre en tenant compte de l'alignement des poulies et, selon les possibilités, un écrou ou une vis avec rondelle sur l'arbre pour bloquer la poulie.
PS : À revoir les photos, il semble qu'il y ait un clavetage sur la poulie, donc faire le même sur l'arbre. Il semble également que l'arbre ne dépasse pas de la poulie, donc un filetage + écrou ne sera pas possible. Il faudra percer l'arbre, tarauder et mettre une vis avec rondelle.
PS 2 : À re-regarder les photos, il semble qu'il y ait un montage sur silentbloc de la poulie (comme certaines hélices de hors-bord). Peut être celui-ci est-il HS, ce qui expliquerait ce montage "à la cosaque" avec pâtés de soudure sur l'arbre et sur la poulie. Mais je ne vois pas de rainure de clavetage sur l'arbre, ce qui pourrait laisser penser à une adaptation mal faite de pièces disparates…


franck le cantalou:Extraordinaire tu as de l'expérience ta description et exacte en tout point ...merci·le 24 oct. 08:12
23 oct. 2021
0

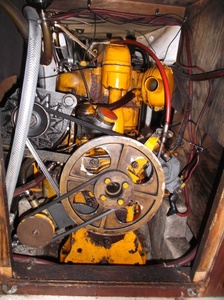

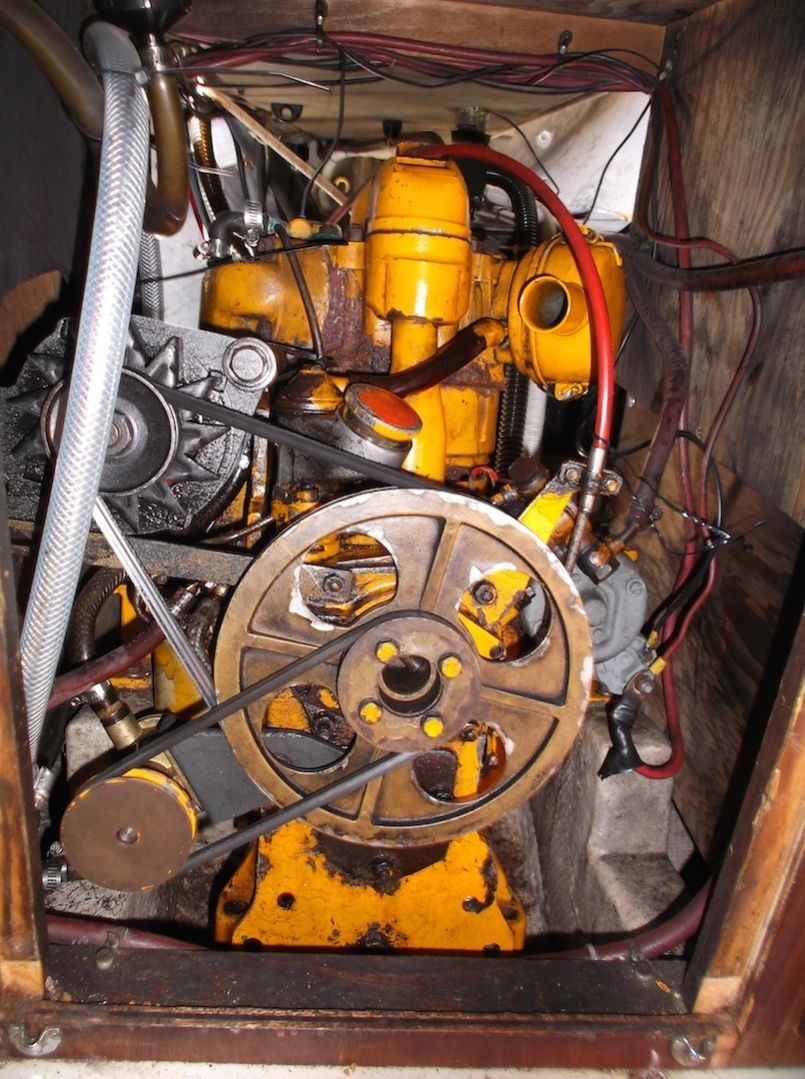

voici une photo


franck le cantalou:ce moteur doit avoir le montage original les pièces ne ressemble pas mienne merci·le 24 oct. 08:15
24 oct. 2021
0

j'ai compris grace a vous, que le well ( mot allemand qui désigne la pièce numéro 5) à casser donc plus de clavetage ils ont mis la poulie dans l'autre sens et fait une soudure .


24 oct. 2021
0

pour la réparation je sais pas trop la solution d'Ebraball et bonne, mais pas sûr que moi j'arrive à le faire manque de matériel la soudure et la moins sure mais plus facile..Je n'ai pas beaucoup de marge pour percer sur la poulie !


24 oct. 2021
0

Bonjour,
proposition:
-Reprendre le diamètre de l'arbre, qu'il soit bien cylindrique.
-Acheter une poulie pour ce type de courroie, diamètre et moyeu de même déport, ou plus de déport.
-Un coup de tour, pour ajuster le diamètre du moyeu à celui de l'arbre
-Réaliser une rainure de clavetage .
...


franck le cantalou:demande trop d'outillage, d'achat de matériel merci quand même....·le 24 oct. 15:45
SEGALEN:Une poulie à moins de 50€ , l'usinage: un tourneur, qui a tout ce qu'il faut ... Bonne continuation ·le 24 oct. 19:25
24 oct. 2021
0

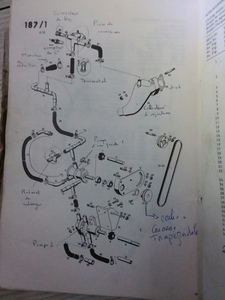

Si on se réfère au schéma, on voit bien que la poulie est bloquée sur l’arbre par une vis (44)pointeau , il n’y a pas de clavetage.
Voir si le pas de vis sur la poulie est en êtat pour y remettre cette vis . Si cela n’´est pas le cas , repercer au diamètre supérieur et tarauder ou repercer la poulie .

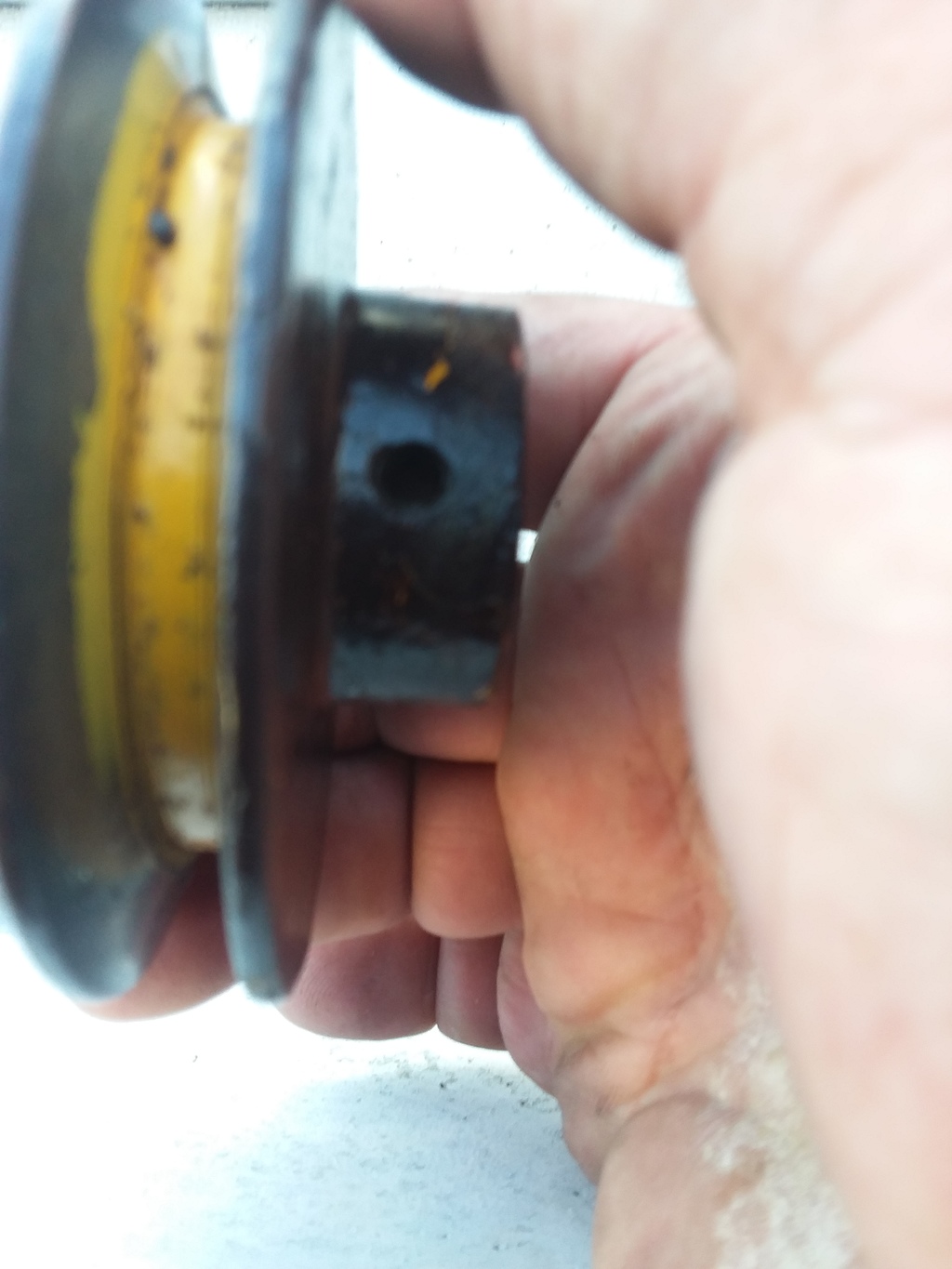

franck le cantalou:il y a bien un trout avec un pas de vis sur la pièce numéro 5 il y a un clavetage !cette pièce a à subit un raccourcissement pour quoi je ne sais pas la cause ·le 24 oct. 15:20
franck le cantalou:pas de vis. sur la·le 24 oct. 15:23
albor:Sur les photos, on ne voit aucun clavetage ?·le 24 oct. 16:28
albor:Si clavetage d’origine, on aurait aussi une clavette , ce qui n’est pas le cas ici .Sur quoi tu te bases pour penser que la pièce a été raccourcie ??·le 24 oct. 16:31
24 oct. 202124 oct. 2021
0

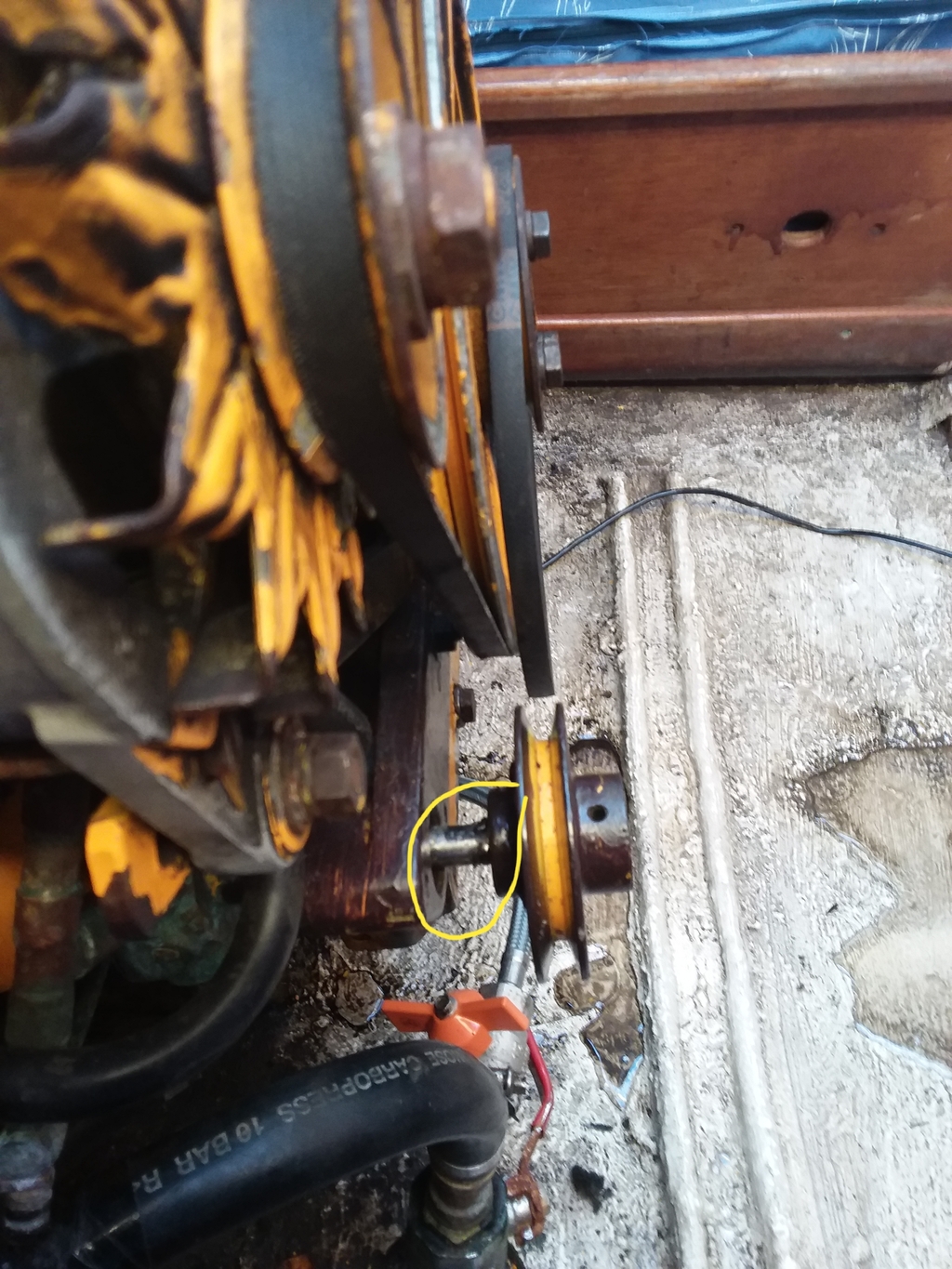

albor , reguarde la photo c'est nettement une trace de coupe mal faite !


albor:Effectivement en zoomant !·le 24 oct. 18:55
24 oct. 2021
0

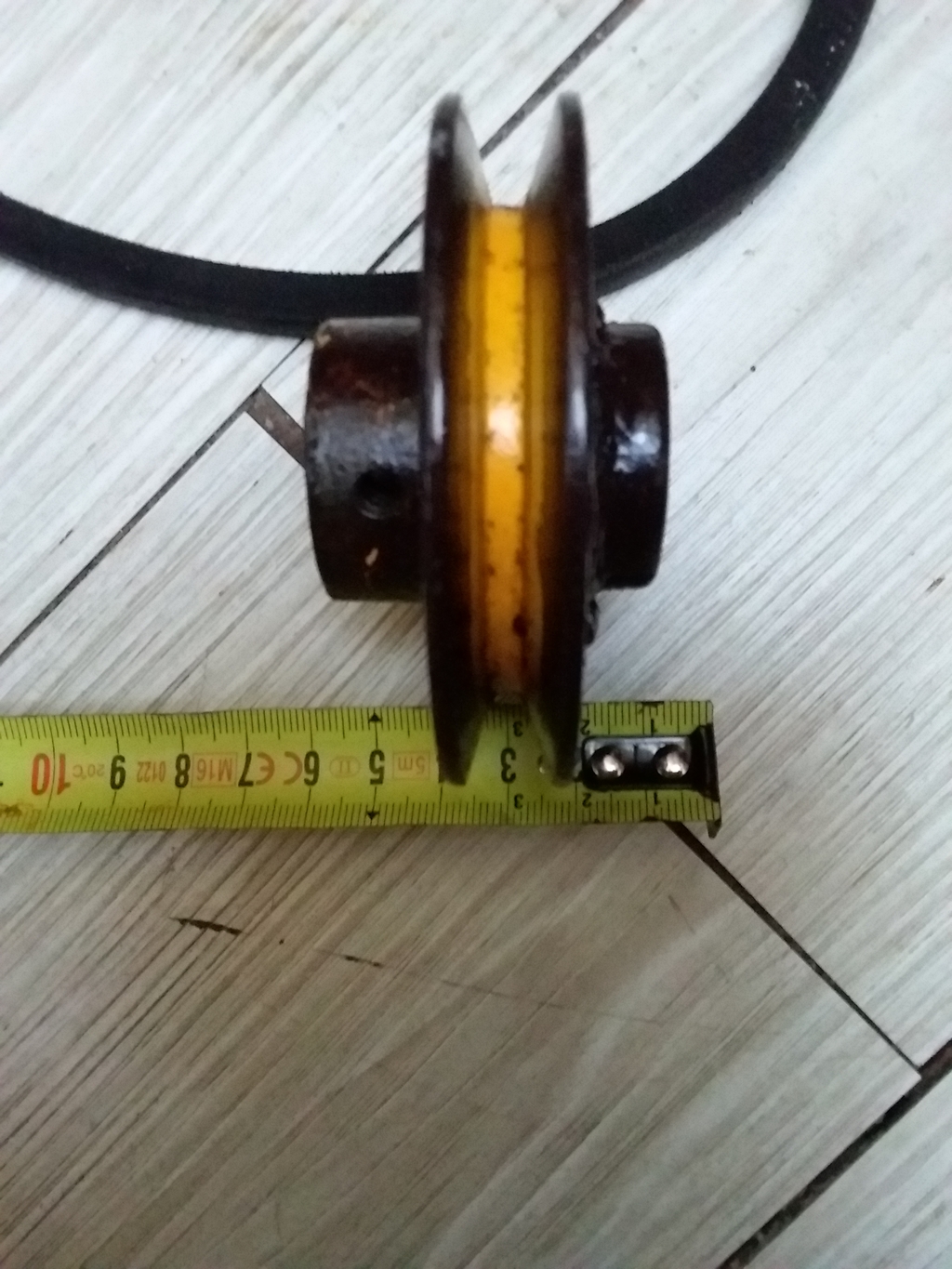

je vais démonter tout et voir, j'ai trouvé des pièces de rechange pas vraiment les mêmes . je reviens sur ce poste plus tard .merci


25 oct. 2021
0

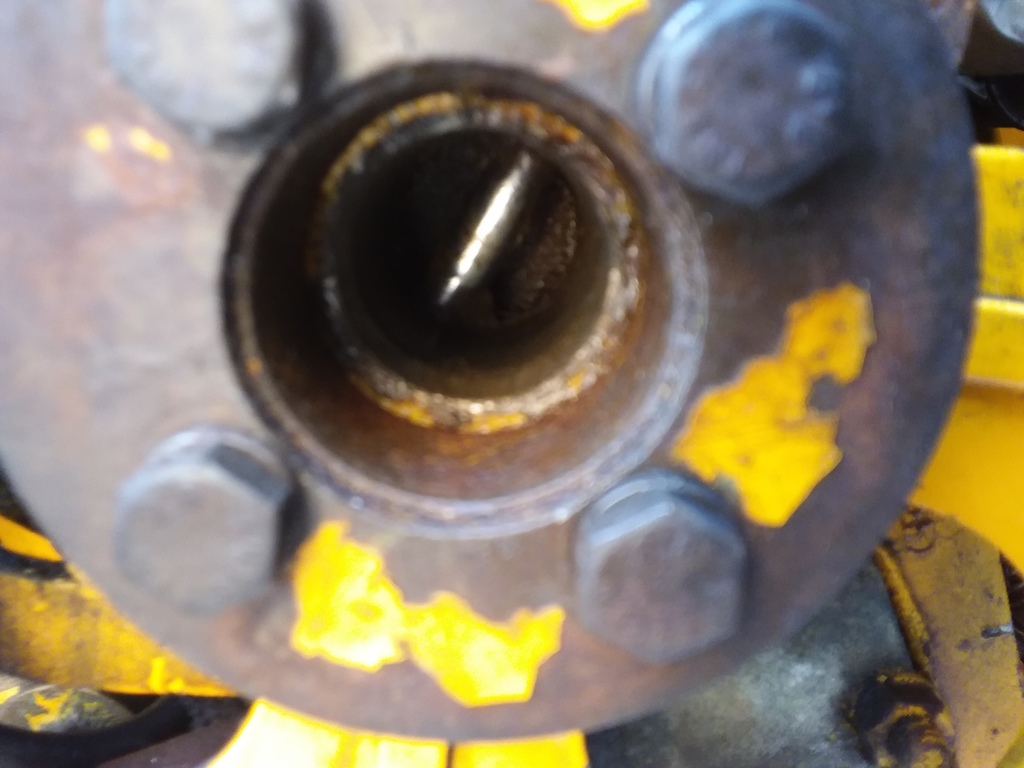

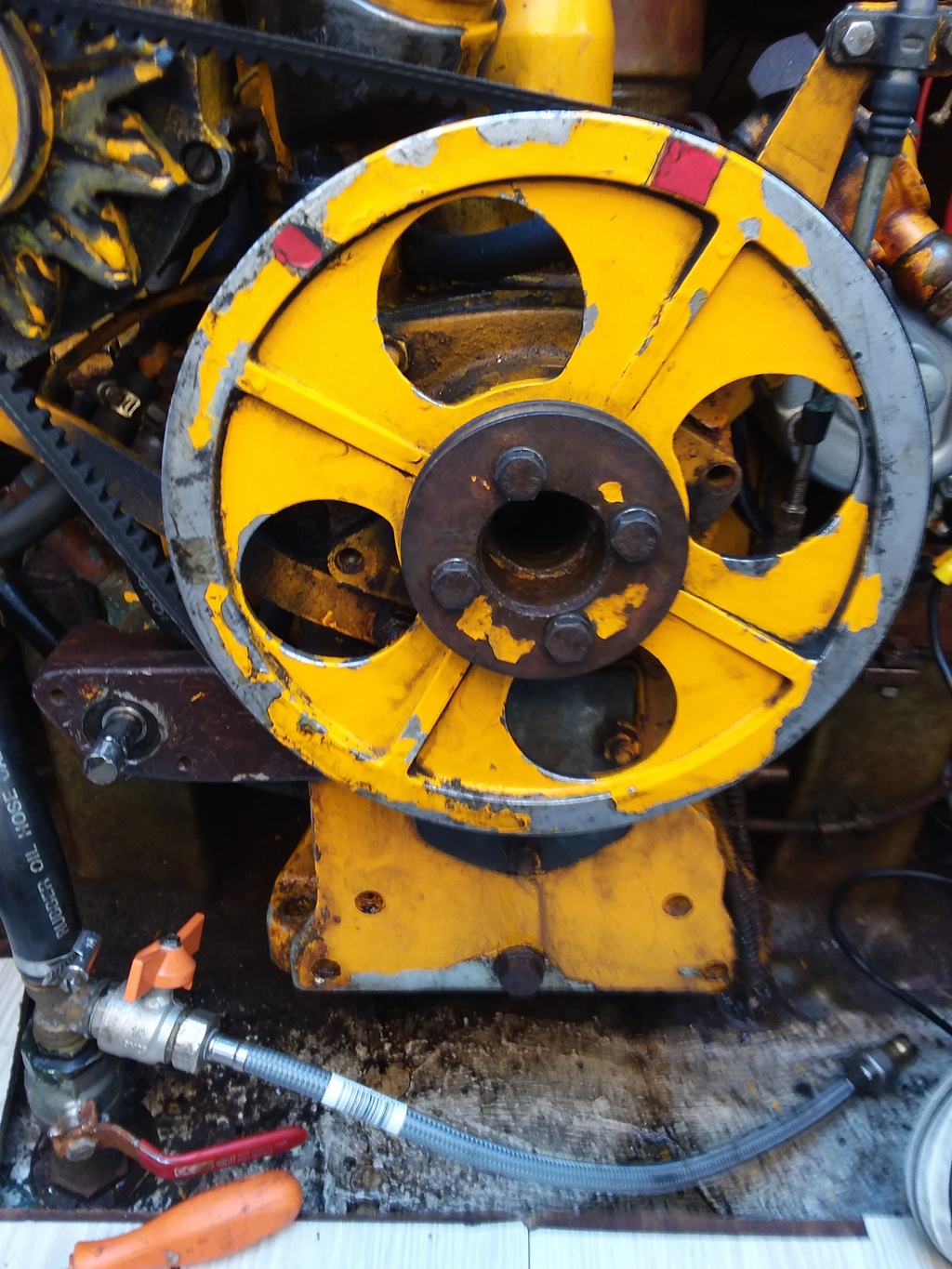

Bonjour, pour pouvoir enlever mon support de poulie de pompe à eau je dois retirer la grande poulie

une précaution à prendre du genre calage etc. avant de faire une bêtise

merci
