Où installer le sondeur

Bonjour à tous,

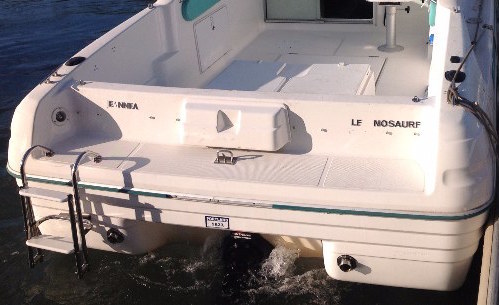

J'ai acheté un sondeur Lowrance pour mon Jeannot leader 705 (voir modèle en photo)

L'arrière est droit mais les deux parties droite et gauche ne sont pas à fleur d'eau. Il y a encore une petite partie dessous.

Ensuite par où faites vous passer le fil qui relie le sondeur à la console ?

Enfin me conseillez vous de le brancher sur une deuxième batterie ?

Désolé pour mes questions, peux être un peu idiote, je voulais essayer de le faire moi même

Merci de votre aide

Guy

L'équipage
09 août 2020
09 août 2020
0

Au fond du bateau et le plis posible a la vant


09 août 2020
0

Bonjour,
C'est ce que j'ai fait sur mon voilier, coller la sonde tableau AR au silicone sous les couchettes avant.
Essai et vérification profondeur la semaine dernière, tout est OK 👍
petiteplaisance.blog4ever.com[...]ux-2020
Avantage, pas de trous à percer pour les fixation ni d'étanchéïté au niveau des câbles (tout se passe à l'intérieur)
Yann


10 août 2020
0

sur un bato à moteur on ne met pas le sondeur sur l'avant
généralement il est couplé avec un loch
on le pose souvent devant l'embase sur le tableau arrière et on fait remonter le fil le long
avec un passe fil au dessus de l'eau pour rentrer dans la coque .
alain


10 août 2020
0

Merci pour ces premières réponses

On est pas obligé de le mettre à l'extérieur ? J'ai un moteur in board donc avec une cale, je peux le mettre au fond de la cale ça passe à travers la coque ? car dans ce cas c'est top ça évite que je perce à l'extérieur et moins de risque de casser la sonde

Merci


bil56:il faut faire un essai, dans pochon plastique fin, mettre de l'eau , et le sondeur dans l'eaudéplacer jusqu'à trouver (ou pas) le bon échovers l'arr sur un bateau moteur, la moitié avant est le plus souvent hors de l'eau·le 10 août 2020 21:04
guy30:Pourquoi mettre dans un pochon et de l'eau ? ....·le 14 août 2020 21:26
bil56:parce que ça permet de trouver le bon endroit.si tu le poses à sec contre la coque, ça ne marchera pas, et quand on a trouvé le bon endroit, on peut coller la sonde dans un bouset de silicone sans bulles.·le 14 août 2020 21:33
Yann:C'est exactement comme cela que j'ai procédé, sac plastique plein d'eau avec la sonde à l’intérieur, j'ai trouvé une zone ou il répondait bien, puis je l'ai collé au silicone à cet emplacement. Depuis ça fonctionne impeccable.Yann·le 14 août 2020 22:21
bil56:merci Yann, donc je ne radote pas ...·le 14 août 2020 22:57
15 août 2020
0

Bonjour
Je viens d'installer une sonde à l'intérieur de mon Fantasia; je l'ai collée à l'avant avec du joint silicone (une bonne "bousée" dans laquelle j'ai plongé la sonde)
Mais ,auparavant , j'ai fait les tests suivants, avec le vendeur qui s'était déplacé pour l'occasion (Merci Navi Ouest Brest): d'abord immerger la sonde dans l'eau par dessus bord==> on obtient une image et une profondeur; puis faire la même chose dans le bateau , avec la sonde dans un sac plastique contenant de l'eau de mer ,afin de trouver un endroit adhoc==> où on la mettait , pas de problèmes , partout où on la mettait , on avait la même image et la même profondeur que lors de l'immersion par dessus bord
Et donc , joint silicone + enfoncement de la sonde dedans==>non seulement ça marche très bien , mais j'ai quand même la température de l'eau , au travers de la paroi de la coque;GROS avantage==>pas de perçage de coque , ni de passage de fils trop scabreux ,tout est à l'intérieur!


15 avr. 2021
0

Bonjour sondage !!!!
j'ai un petit voilier en cp marine de 4.99m Insula pour ceux qui connaissent

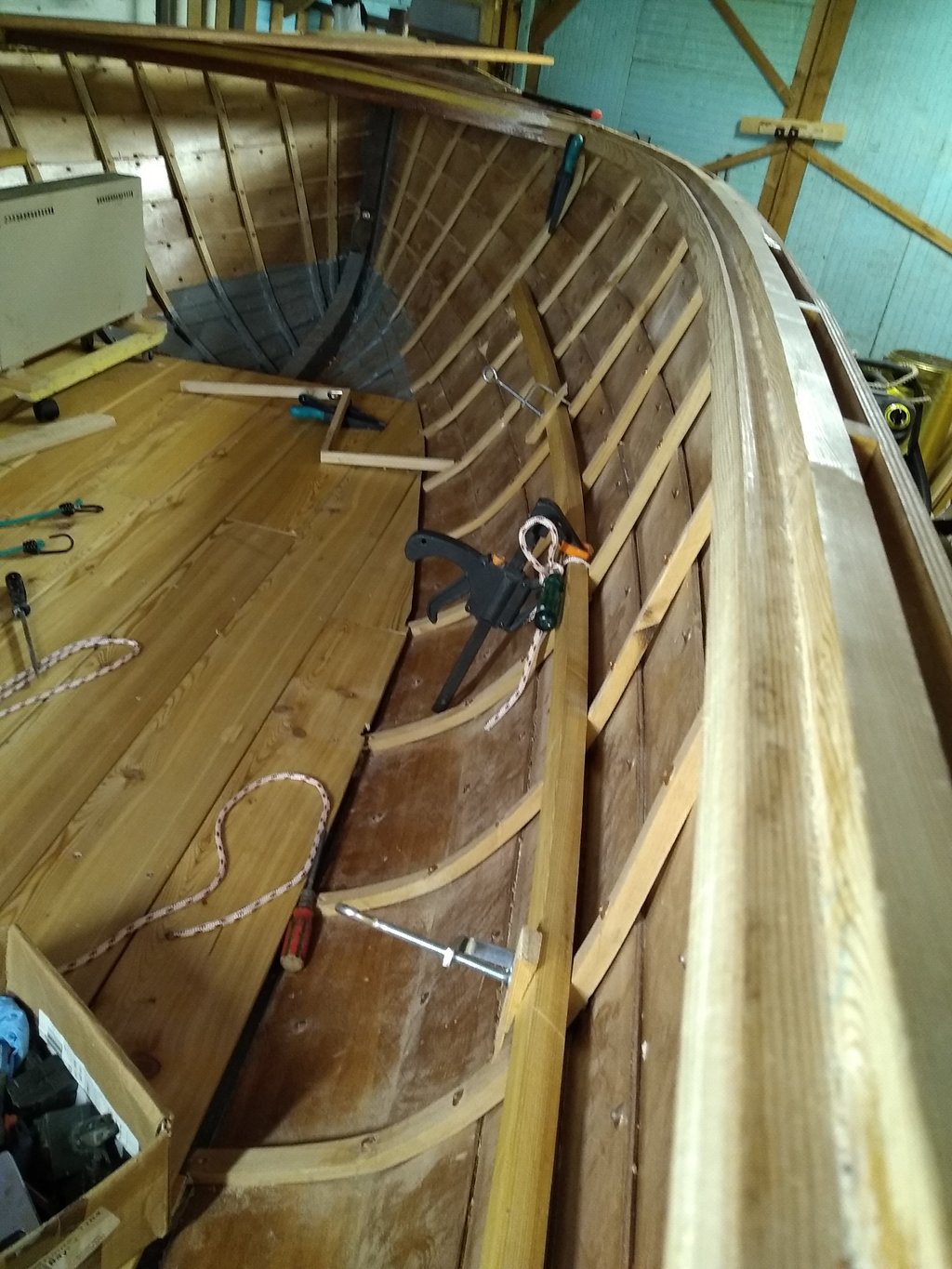

donc pas vraiment besoin de sonde surtout à l'ile rousse !! peut-être pour pécher; mais je suis entrain de construire un petit canot genre dinghy à moteur de 5m également. dans ce dernier qui est en bois je pense mettre une sonde mais justement j'ai lu ou entendu dire qu'une coque en CP marine ne laisse pas passer les ondes de la sonde et qu'il faut soit en prendre une avec sonde immergée au tableau arrière ou percer.
je pause la question car j'ai l'opportunité d'en acheter une que j'essaierai sur "la marmotte" en attendant que le dinghy soit terminé histoire d'essayer.
par avancer merci de vos avis éclairés.


15 avr. 2021
0

tu peux très bien installer une sonde sans percer ta coque , même d'ailleurs une sonde prévue pour passer à travers la coque; je l'ai fait sur mon Fantasia , en la collant avec un gros pâté de silicone , ça fonctionne super bien!


15 avr. 202115 avr. 2021
0

Bonjour,
Ça ne marchera pas , le CP n'étant pas homogène, mais un mix de bois et colle.
Sur un canot à moteur, la sonde sur tableau AR est la meilleure solution. C'est d’ailleurs ce qui est utilisé sur la plupart des semi-rigide petites vedettes.
Yann


la marmotte:la question n'est pas l'endroit ou poser la sonde mais percer ou non me contre-plaqué marine ·le 15 avr. 09:36
Yann:Pour moi, perçage du contreplaqué .Tu peux faire un test sur l'eau, tu met ta sonde dans un sac plastique fin rempli d'eau et tu le pose à l'endroit ou tu veux mettre ta sonde, tu verra si ça marche. C'est comme ça que j'ai déterminer l'emplacement pour coller ma sonde sur mon H-Boat car même dans le cas d'une coque composite monolithique, le moindre défaut de structure (bulle d'air, mini délaminage ...) empêche les ondes de passer.Yann·le 15 avr. 12:38
phare ouest:oui,Yann tu as raison certainement , mais cela n'empêche pas les ondes de passer ,ça les "diffracte" dans tous les sens ,rendant impossible une lecture en retour par l'appareil·le 15 avr. 13:13
15 avr. 2021
0

Pour quelle raison scientifique cela ne marcherait il pas ?


15 avr. 2021
0

phare ouest ton fantasia est en cp marine?
les semis rigide sont ils en cp aussi ?
je ne suis pas un scientifique c'est pour cela que je pose la question
comme dise mes média les avis sont partagés lol


15 avr. 2021
0

Yann a écrit que le contre plaqué est hétérogène , assemblage de bois et de colle , donc il est possible qu'un tel milieu diffracte les ondes , perturbant le fonctionnement de la sonde? En effet la coque du Fantasia ,La Marmotte, est en polyester; ce dernier est probablement plus "homogène" que le CP Marine , permettant ainsi un passage direct des ondes?Ceci dit ,il ne faut pas dépasser une épaisseur de 15 mm ,néanmoins , même avec une coque en plastique


15 avr. 2021
0

donc si je résume je peux poser une sonde sur une coque en CP marine si elle ne dépasse pas 15mmm.
Mais du coup une autre question bête sûrement: est il possibles d'acheter deux sondes pour brancher sur le même sondeur.
ainsi je pourrai mettre le sondeur sur " la Marmotte" et sur le prochain qui est lui aussi en CP de 10mm
Merci


15 avr. 2021
0

15 mm , c'est pour une coque en plastique , j'ai des doutes au vue des explications sur la possibilité d'installer une sonde non traversante sur un fond en CP Marine ...(Milieu hétérogène , perturbant le passage des ondes)


15 avr. 2021
0

Pour moi idem que phare ouest. Une bonne bousée de silicone on colle la sonde direct dessus.
Image impeccable et sonde fiable. A l'avant car cela évite les perturbations de la quille et de l hélice ( bulle d'air)
Phénomène hyper présent sur un bateau moteur. J ai eu dans ma jeunesse un zod et la sonde décrochait sans cesse et devenait folle sur le tableau arrière. En la déplaçant de quelques cm plus aucun pbs.
Une autre très bonne raison de la coller à l intérieure du bateau. Pas de trous sur la coque, pas de perturbation de la sonde...
Par contre bien penser à etalonner le sondeur en comparant avec une sonde a main. Car en collant la sonde au silicone sur la coque on est probablement quelques cm en dessous de la ligne de flotaison (une vingtaine pour moi )


15 avr. 2021
0

Pour la coque en contre plaqué , faire un essai préalable de la façon suivante: avec un fond de profondeur à peu près connue, immerger la sonde par dessus bord , à peu près au niveau du futur emplacement qu'il pourrait avoir dans le bateau, regarder l'image (et les chiffres) ,et puis ,faire la m ême chose à l'interieur à l'endroit choisi (oui palatrek à raison en avant , pour éviter les perturbations de la quille et /ou de l'hélice): si l'image et les valeurs des chiffres affichés sont les mêmes , c'est bon ,y a plus qu'à mettre la bonne bousée de silicone et plonger la sonde dedans
Bonne navigation!


15 avr. 2021
0

bon merci si je doit tester je ne peux pas dire au vendeur " attendez je fait un essai et je vous dis si çà me convient."
donc je laisse tomber .
les avis sont tellement partagés qu'au final je n'ai toujours pas la réponse à ma question enfin je ne saute pas sur cette occasion. et quand je serai près a investir
le fait de percer ma coque n'est pas un problème puisque je l'ai déjà fais pour mon nab.
donc si je peux acheter deux sonde avec le me^me sondeur je le ferais mais ce sera du neuf du coup
Merci à tous et bonne route ou pêche, depuis quelques temps j'aime pas dire "Bon vent" je ne suis pas pressé
donc salut


26 avr. 2021
0

Bonjour,
Perso sur mon composite j'ai collé une sonde interne Airmar dans le coffre avant. L'avantage de ces sondes internes , c'est qu'elles sont prévues pour rattraper l'inclinaison de l'endroit où on la scelle au silicone, et elle est ensuite remplie d'antigel auto donc pas de bulles et un bon résultat.
Mais maintenant que j'ai changé de sondeur, je me retrouve avec une sonde à fixer sur panneau arrière, et pas envie de la mettre là ( gêne pour mise à l'eau, perçage de coque, etc...).
Donc j'envisage la solution de la "bouse de silicone", juste à côté de l'ancienne qui fonctionnait bien, sonde horizontale. Mais sur un plan incliné , il faut un petit coffrage et pas mal de silicone !

Ma question : une fois fixé à la bouse, peut-on éventuellement redémonter l'ensemble sans abimer la sonde ? Ou garde-t-elle des traces du silicone ?

Merci de vos réponses et bon vent !


27 avr. 2021
0

salut Startigen29
sur plan incliné si tu ne veux pas la fixer dans une bouse de silicone tu peux l'installer dans un tube étanche rempli par exemple d'huile de ricin, sur mon boat je l'ai installé dans un tube en plastique (cartouche de sika vide) que j'ai coupé à sa base en biais pour que cette base épouse la pente de la coque en gardant le tube bien vertical, j'ai collé la base du tube à la coque par un bourrelet de sika, tube bien étanche, j'y est mis et calé ma sonde bien verticale puis versé de l'huile de ricin (tu peux mettre aussi du liquide de refroidissement) jusqu'à recouvrir entièrement la partie basse de la sonde.
je peux ainsi enlever et remettre ma sonde propre sans problème.


28 avr. 202128 avr. 2021
0

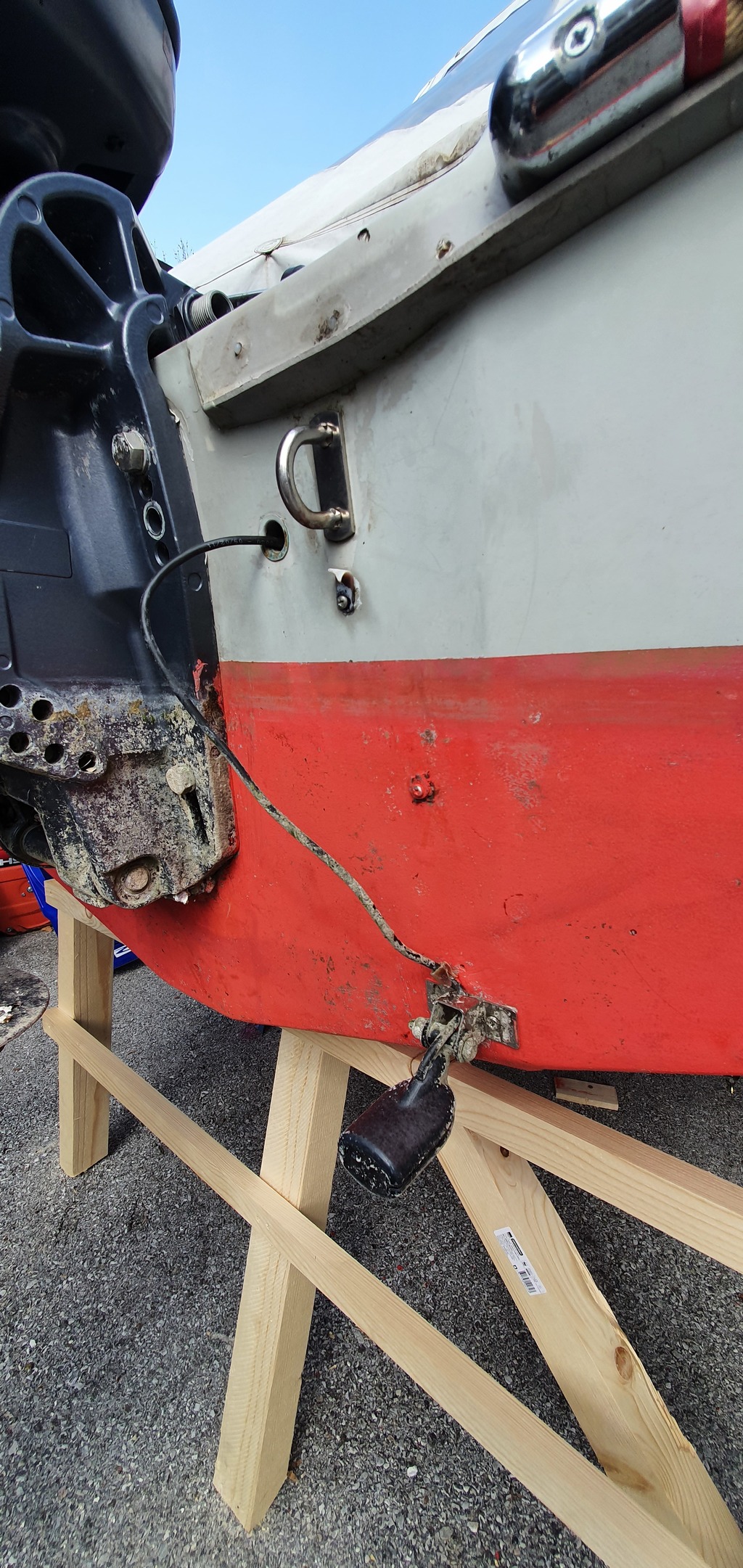

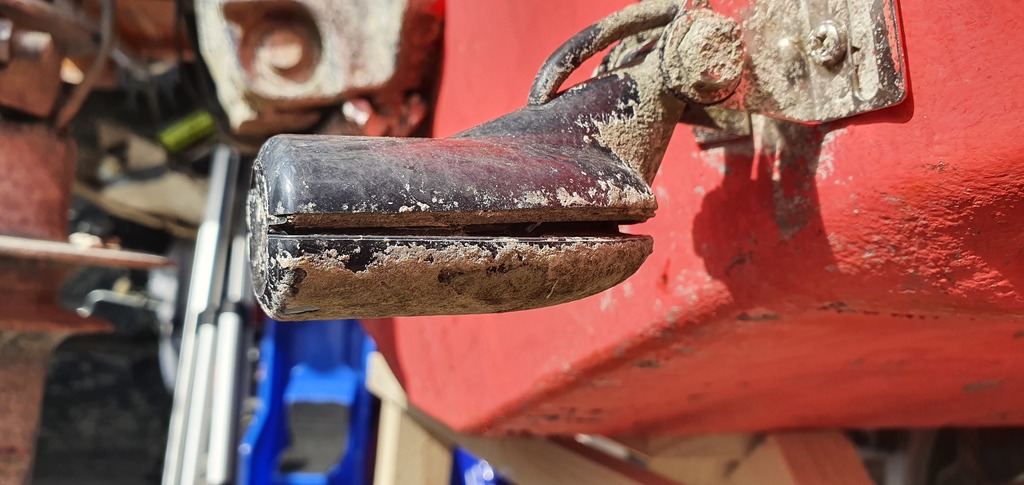

chez moi la sonde a été installée à l'arrière à côté du moteur...


01 mai 2021
0

Bonjour à tous,
Merci pour vos réponses !
@ Quizas : Hélas,de nos jours, les sondes ne rentrent plus dans un diamètre de tube silicone !!!

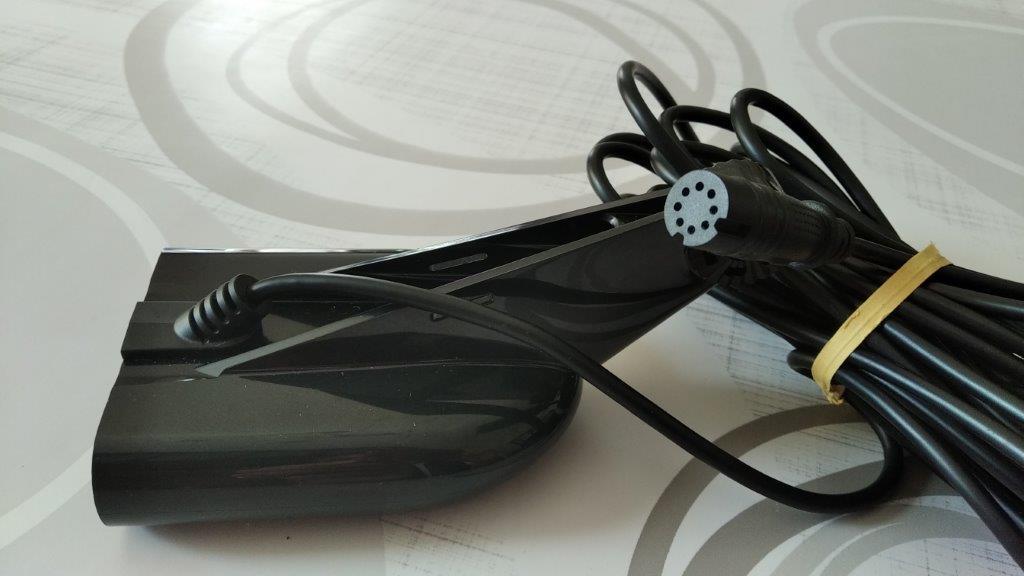

Et encore, je n'ai pas opté pour une sonde TripleShot, encore plus longue ! Mon Lowrance Hook Reveal est équipé d'une sonde 50/200 HDI ( pas de SideScan , que Downscan et 2D supperposables ) .
La 50/200 doit être plus puissante que la 83/200 je pense, et un montage en intérieur est parait-il prohibé pour les fonctions 3D type TripleShot.
Quoiqu'il en soit, avec ce gabarit de sonde, je suis obligé d'envisager un montage ...dans un bout de tube pvc diamètre 100 avec bouchons à visser, rempli de liquide de refroidissement auto !!!

Il me reste une interrogation : doit-on respecter le sens horizontal d'origine pour tableau arrière pour l'installation ? Un petit schéma est en p.j...
En clair, selon le sens choisi, vais-je avoir des écarts de performance ? Car mis en cale avant ( mais pas trop en avant ! ) ,le sens de départ du câble sonde serait beaucoup plus protégé dans un sens que dans l'autre...

Merci de vos avis !
Bon vent et belle mer.


Quizas:sortie des cables dans un sens ou l'autre cela n'a pas d'importance, l'important est que le socle de ta sonde soit parallèle à la surface de l'eau si tu veux une mesure verticale exacte, évidemment ce type de sonde est difficile à caler dans un tube alors que les sondes prévues pour passe coque sont cylindriques et plus petites et faciles à caler horizontalement grace à leur tige filetée verticale, mais bon dans un tube de grand diamètre cela doit être possible, le tout est de trouver un système de calage efficace pour qu'elle reste horizontale, bon briciloage·le 01 mai 17:36
01 mai 202101 mai 2021
0

Bonjour,
il ne doit pas y avoir de problème, cette sonde est faite pour être montée sur le bas du tableau arrière au moyen d'un étrier.
Il suffit donc de poser l'étrier, en pensant quand même à mettre du silicone pour étancher dans les trous de vis, de monter ensuite la sonde sur l'étrier et rentrer le câble à travers un passe-coque un peu plus haut sur le tableau.
Epicétou.
Quant à ta question sur l'utilité d'une deuxième batterie, si c'est uniquement pour le sondeur, ce n'est pas vraiment indispensable au vu de la consommation d'un sondeur actuel.


10 mai 2021
0

@Quizas :

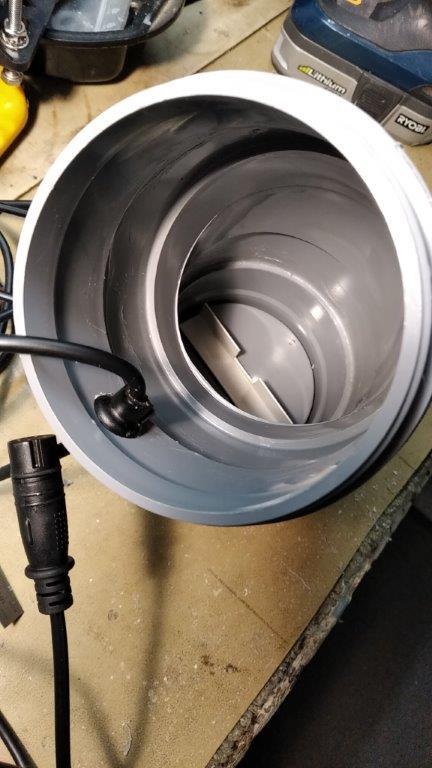

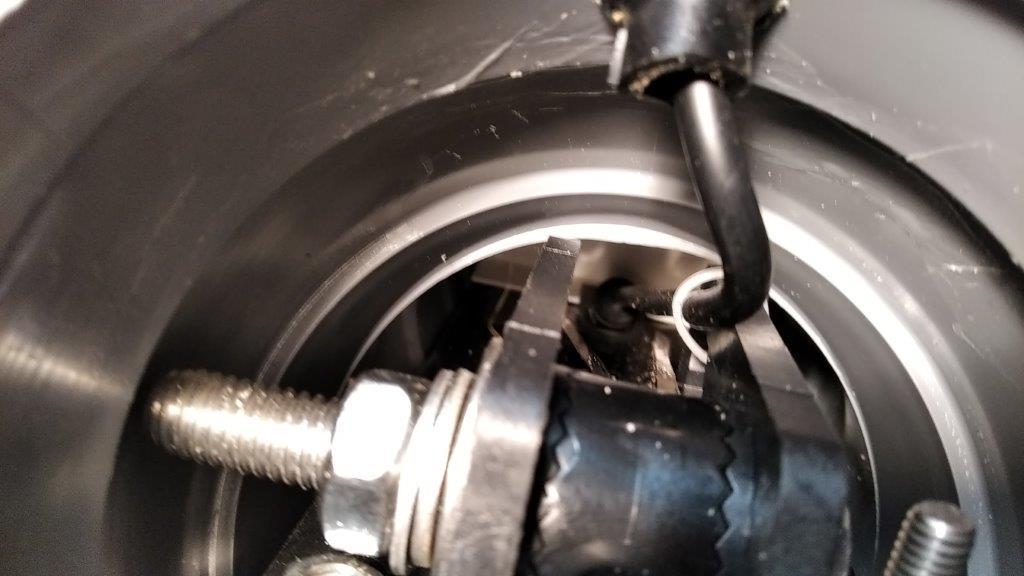

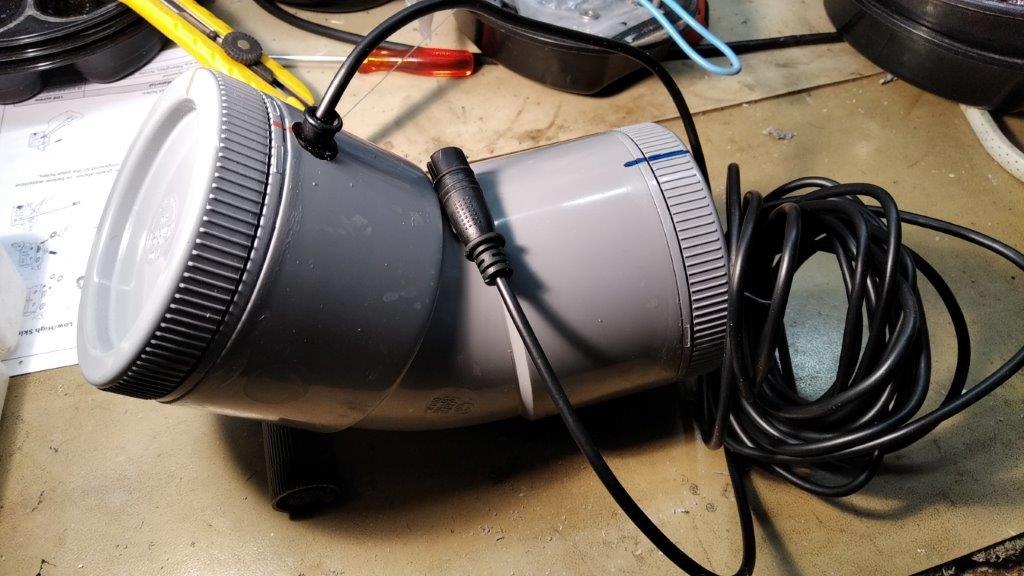

Merci pour la réponse. Bon, c'est réalisé...en tube de 100 PVC .... La cale blanche en fond de tube sert à caler l'avant de la sonde...J'ai simplement utilisé l'ensemble de fixation d'origine pour panneau arrière que j'ai réussi à loger...Un petit bouchon sur le bouchon de 100 avant, pour faire le remplissage complet et l'appoint vu les canicules en Finistère ( évaporation ) ...2 tubes de Rubson Marine pour noyer le fond de l'ensemble dans le boat ... Un petit coffrage par dessus comme protection dans la cale ... D'ici peu, le test pratique en mer... Au vu du boulot, si ça ne fonctionnait pas , je me saborde en baie de Douarnenez.
Bon vent !


Quizas:joli bricolage, si tu te sabordes envoie ta dernière position que l'on récupère au moins le sondeur !·le 10 mai 23:05
